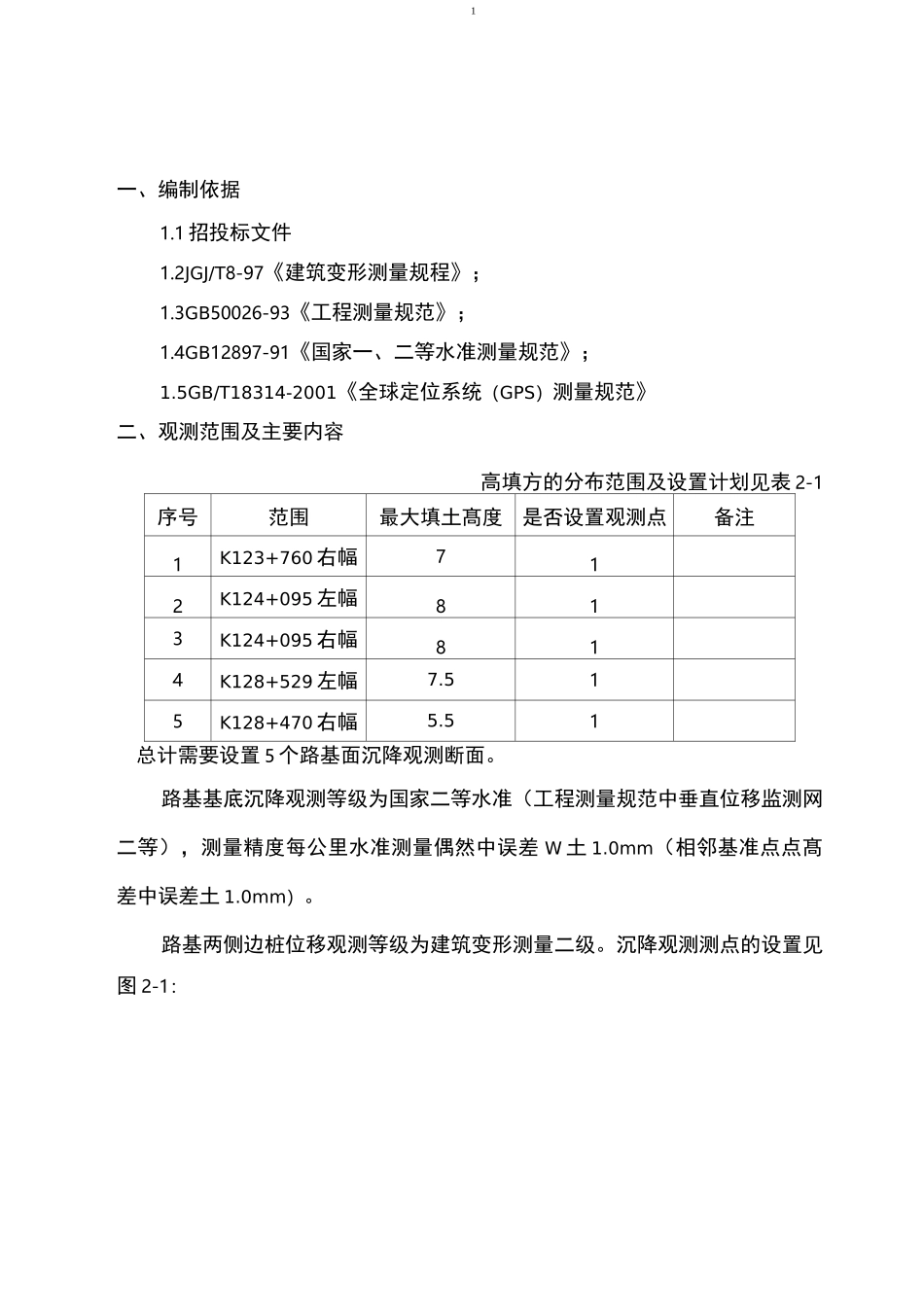

路基沉降观测施工方案编制:复核:审批:一、编制依据错误!未定义书签。二、观测范围及主要内容错误!未定义书签。三、沉降观测的组织及设备配备2四、观测计划3五、技术方案的实施35.1基准控制网及观测技术方案35.2基准点、工作基点的埋设45.3沉降板的埋设及保护45.4位置桩的设置65.5位移、沉降量的测量6六、观测成果整理提交71一、编制依据1.1招投标文件1.2JGJ/T8-97《建筑变形测量规程》;1.3GB50026-93《工程测量规范》;1.4GB12897-91《国家一、二等水准测量规范》;1.5GB/T18314-2001《全球定位系统(GPS)测量规范》二、观测范围及主要内容高填方的分布范围及设置计划见表2-1序号范围最大填土髙度是否设置观测点备注1K123+760右幅712K124+095左幅813K124+095右幅814K128+529左幅7.515K128+470右幅5.51总计需要设置5个路基面沉降观测断面。路基基底沉降观测等级为国家二等水准(工程测量规范中垂直位移监测网二等),测量精度每公里水准测量偶然中误差W土1.0mm(相邻基准点点髙差中误差土1.0mm)。路基两侧边桩位移观测等级为建筑变形测量二级。沉降观测测点的设置见图2-1:28m加宽段三、沉降观测的组织及设备配备3.1成立沉降观测专题小组沉降观测专题小组由6人组成,组长由张孝崇担任,成果分析由何明负责。3.2主要设备配备3GPS系统:1台套;徕卡全站仪:2台;DS05级髙精度数字水准仪:2台;四、观测进度计划本段观测断面共计5处,测点共25个。观测与施工进度相匹配,观测频率:为施工期间每天1次(出现沉降突变的情况下增加观测次数)、填筑停止后没2天1次、达到路基设计标髙后每5天1次(三个月后每15天1次);全部观测工作在工程完工后6个月内结束。五、技术方案的实施5.1基准控制网及观测技术方案在南分路布设1个基准点(国家二等三角点)、沿线布设2〜3个工作基点(约5〜8km一个工作基点),见图2基准点、工作基点线路分布示意图;根据具体断面情况适当加密测量控制点。基点控制采用GPS相对静态方法,按国家GPSB级网点观测和精度要求,观测并连测GPSB级网点和国家一、二等三角点观测,通过观测数据基线向量外业数据质量检核、GPS网平差计算等数据处理建立位移平面基准控制网。采用髙精度数字水准仪,按国家二等水准观测和精度要求并连测国家一等水准点,通过观测量的各项改正、概算和平差计算建立沉降髙程基准控制网。基准控制网建立之后在位移和沉降观测期间,对基准控制网按位移和沉降观测的方法完成不少于三次的检核观测,若发现变化应对期间的观测成果进行必要的修正。横向位移观测,以工作基点(精度控制在0.5mm以内)为起算点,采用国家GPSC级网点(国家三等三角点)观测;采用仪器标称精度不低于2〃且测距精度的全站仪;施测精度可达到1mm要求。路基基底沉降观测,以工作基点为起算点,采用髙精度数字水准仪按国4家二等水准观测和精度要求,采用符合水准路线观测沉降板的沉降量。以填土髙、观测时间、沉降量/位移为要素,绘制“填土髙〜时间〜沉降量/位移关系曲线图”。5.2基准点、工作基点的埋设基准点应选在变形影响以外便于长期保存的稳定位置,工作基点应选在靠近观测目标且便于连测的稳定位置或相对稳定位置。用于位移观测的基准点应建造观测墩和强制对中装置,对中误差W0.1mm,5.3沉降板的埋设及保护沉降板由一根直杆(直径=20〜30mm的钢管或自来水管)和600X600X9mm的沉降钢板组成。直杆用三根斜钢筋焊接在沉降板上,沉降板埋设在路基的底面或砂垫层下(图5-4)。为了使沉降杆不受破坏,杆长应随填土升髙而逐段接髙。每段接管的长度为20〜30mm,两端有螺纹接头与空心管紧绞连接。-f1图5-4为了不使填压的土质嵌入空心螺纹管内,每段接管应套上一段钢管,钢管的高度略高于接管顶面,钢管的直径略大于水准尺的宽度。套管顶面盖上一个圆盖板,盖板中心穿一段红布线条,以便下次测量找出沉降点位。当路基面填至需要埋设沉降板标髙以上30cm时,用全站仪放出沉降板埋设的位置,在埋设处挖土坑,深度35cm,铺上5cm左右的砂垫层,层面要水平,将沉降板放在砂垫层上,套上第一节外保护管,然后回填土,用小型夯机夯实。夯实后要5求内、外管均垂直水平面,不得歪斜,并...
