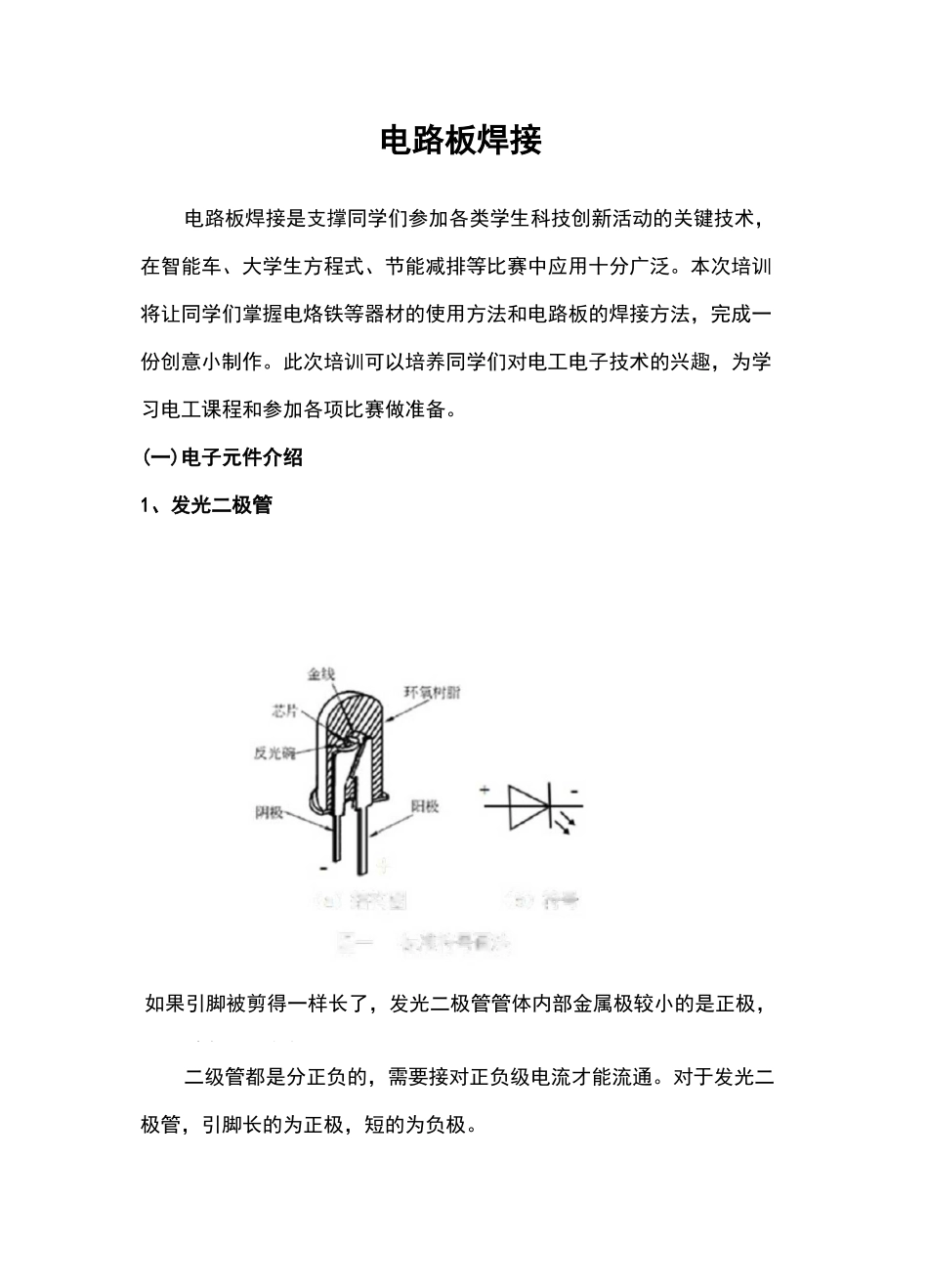

十(a)结构厨(b＞符号團一标准符号画法如果引脚被剪得一样长了，发光二极管管体内部金属极较小的是正极，大的片状的是负极。电路板焊接电路板焊接是支撑同学们参加各类学生科技创新活动的关键技术，在智能车、大学生方程式、节能减排等比赛中应用十分广泛。本次培训将让同学们掌握电烙铁等器材的使用方法和电路板的焊接方法，完成一份创意小制作。此次培训可以培养同学们对电工电子技术的兴趣，为学习电工课程和参加各项比赛做准备。(一)电子元件介绍1、发光二极管二级管都是分正负的，需要接对正负级电流才能流通。对于发光二极管，引脚长的为正极，短的为负极。2、轻触开关轻触开关无法自锁，所以按开关下电路就会接通，而松开后电n曰oQpE©O—路随即断开，其电路图如图所示。按如图方式摆放,P.C.B.LandPatternStemCirctiilDiagr则④、Q号脚一直连通，⑥、Q号脚一直连通，按下开关则4个脚全部接通。3、六脚自锁开关对于6脚自锁开关，它的6个脚分两边，一边三个，其两边电路是相互分开的。毎一侧两边的两-卜胆点都是＜电跻中覩少应甲）和3接通、4和6接通。CrO1C：未按下的狀态按下的狀态内部电路图如下，未按下时，1和5接通、2和6接通。按下后则14、色环电阻色环电阻电路板中是最常用的电阻，其阻值是根据电阻上的色环数和色环颜色识别的，分为五环和四环，有四种颜色的为四环电阻，五种颜色标在电阻体上的为五环电阻，下来我们来看下认识下五环电阻的表格，大家尽量熟记这个表格，下面的电阻将严格按这个表格进行读数操作。也外啦川後SS卉茯it二坏It三坏棕11珂ESI222tooZ331眄賈4441QUQ0&&客认5te価如叮077ICOOOOOO*百V*些510DDOQOHO»n001金■F———4.3节1锻—=7一O-fll110颜色第2位敷第3位數第刎立:惧羞黒0□±20%|棕1101土1%红2IOS七2%|橙31C3堇44'104绿55105蓝.畚&106±0.25%紫■77407±□.1%';话、'SS108±D,05D/n白g109金10_L±5%银10-:±10%掌握了上面的表格后，现在我们来让大家认识五环电阻如何来进行读数操作，首先我们要知道哪个是第一位数，如下图，为五环电阻，我们要根据五环的表格来进行读数。然后我们要知道哪个是第一色环，一边四种颜色的距离靠得近，另一色环就离得远一些所以从左到右，就知道第一二三四五色环的颜色。例如依次为黄色、紫色、黑色、橙色、棕色，则第一环为4，第二环为7，第三环为0第四环倍率为1000，第五环误差为+1%，所以其阻值为470*1000=470000Q=470kQ,误差为+1%o四环电阻识别方法与此相同。电烙铁是一种很简便的焊接常用工具，只要使用的方法正确就不会有什么危险性，可以用于一些铁质用品的焊接，也可用于在电子制作和电器维修过程中焊接导线元件，那么电烙铁的使用方法步骤及使用注意事项是什么呢？小面就为大家具体来讲解一下。（二）电烙铁的使用方法及使用注意事项1、电烙铁的握法握笔法：一般常用的小功率电烙铁使用握笔法，适用于焊接散热量小的被焊件，如焊接收音机、电视机的印制电路板及其维修等。2、电烙铁使用前的处理在使用前先通电给烙铁头“上锡”。首先用挫刀把烙铁头按需要挫成一定的形状，然后接上电源，当烙铁头温度升到能熔锡时，将烙铁头在松香上沾涂一下，等松香冒烟后再沾涂一层焊锡，如此反复进行二至三次，使烙铁头的刃面全部挂上一层锡便可使用了。电烙铁不宜长时间通电而不使用，这样容易使烙铁芯加速氧化而烧断，缩短其寿命，同时也会使烙铁头因长时间加热而氧化，甚至被“烧死”不再“吃锡”。3、电烙铁的使用注意事项1、选用合适的焊锡，应选用焊接电子元件用的低熔点焊锡丝。2、助焊剂，常用的助焊剂是松香或松香水（将松香溶于酒精中）作为助焊剂。3、电烙铁使用前要上锡，具体方法是：将电烙铁烧热，待刚刚能熔化焊锡时，涂上助焊剂，再用焊锡均匀地涂在烙铁头上，使烙铁头均匀的吃上一层锡。4、焊接方法，把焊盘和元件的引脚用细砂纸打磨干净，涂上助焊剂。用烙铁头沾取适量焊锡，接触焊点，待焊点上的焊锡全部熔化并浸没元件引线头后，电烙铁头沿着元器件的引脚轻轻往上一提离开焊点。5、焊接时间不宜过长，否则容易烫坏元件，必要时可用镊子夹住管脚帮助散热。6、焊点应呈正弦波峰形状，表面应光亮圆...
