振动光缆的施工绑扎方式VIP免费

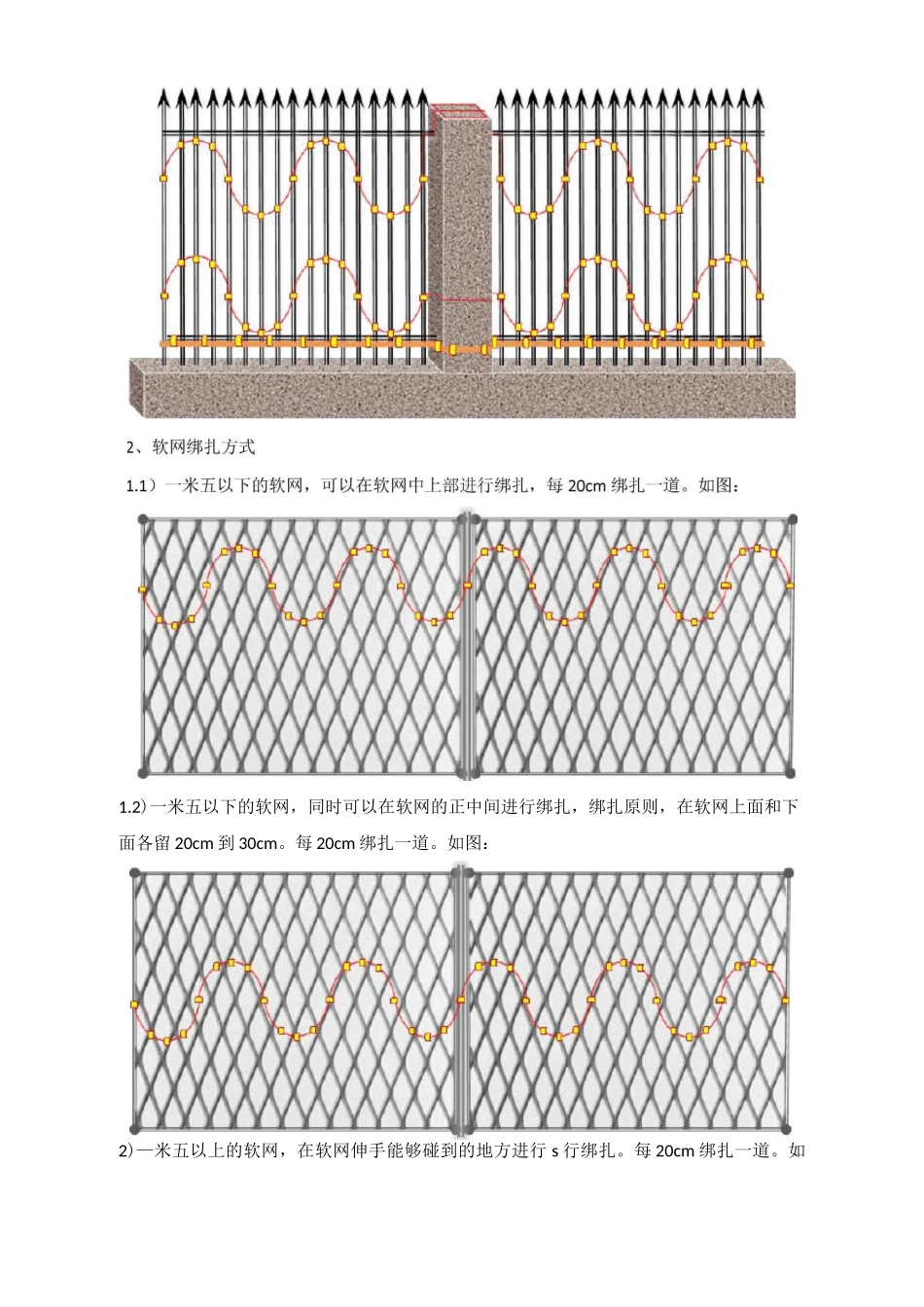

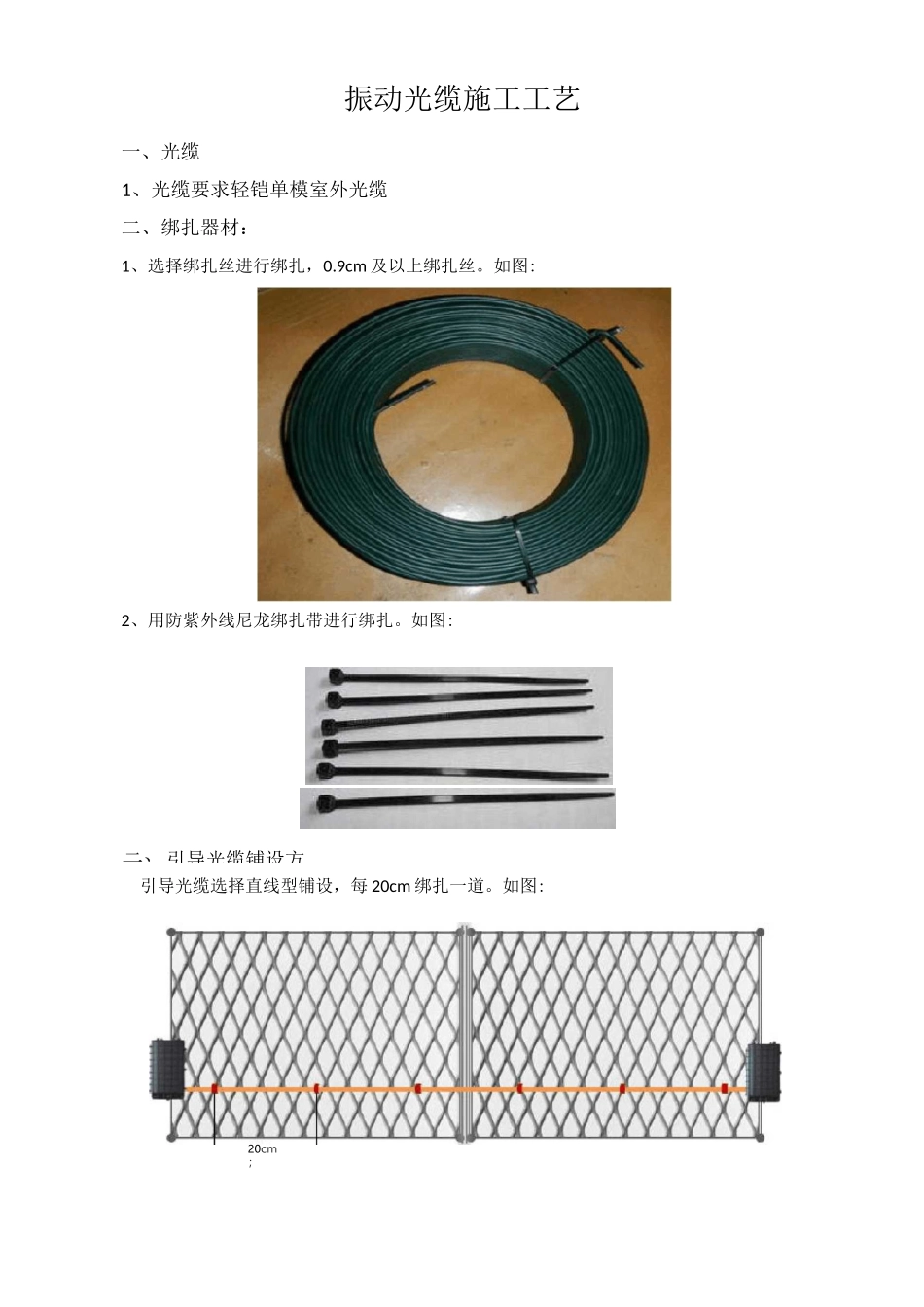

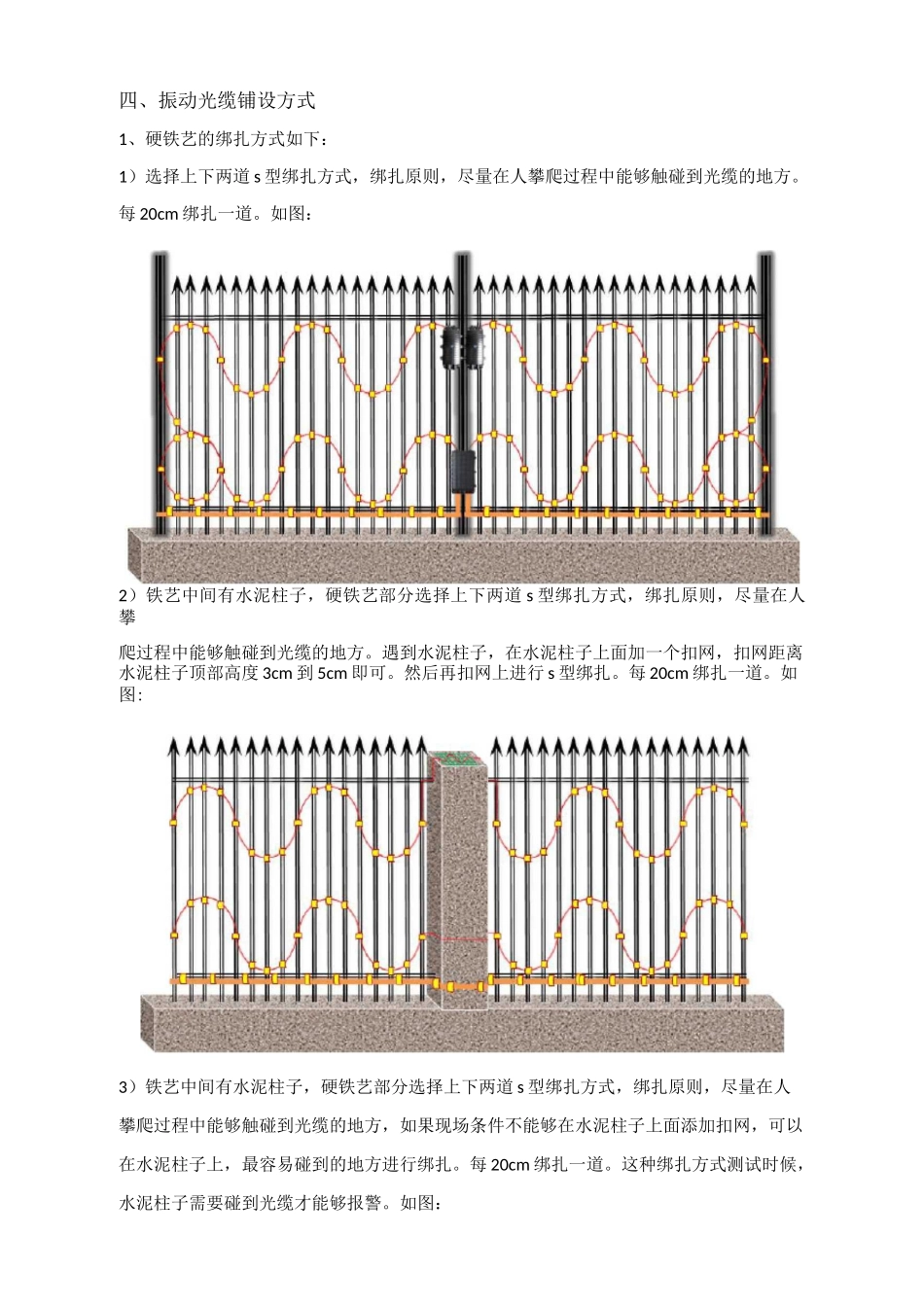

引导光缆铺设方振动光缆施工工艺一、光缆1、光缆要求轻铠单模室外光缆二、绑扎器材：1、选择绑扎丝进行绑扎，0.9cm及以上绑扎丝。如图:2、用防紫外线尼龙绑扎带进行绑扎。如图:引导光缆选择直线型铺设，每20cm绑扎一道。如图:20cm；四、振动光缆铺设方式1、硬铁艺的绑扎方式如下：1）选择上下两道s型绑扎方式，绑扎原则，尽量在人攀爬过程中能够触碰到光缆的地方。每20cm绑扎一道。如图：2）铁艺中间有水泥柱子，硬铁艺部分选择上下两道s型绑扎方式，绑扎原则，尽量在人攀爬过程中能够触碰到光缆的地方。遇到水泥柱子，在水泥柱子上面加一个扣网，扣网距离水泥柱子顶部高度3cm到5cm即可。然后再扣网上进行s型绑扎。每20cm绑扎一道。如图:3）铁艺中间有水泥柱子，硬铁艺部分选择上下两道s型绑扎方式，绑扎原则，尽量在人攀爬过程中能够触碰到光缆的地方，如果现场条件不能够在水泥柱子上面添加扣网，可以在水泥柱子上，最容易碰到的地方进行绑扎。每20cm绑扎一道。这种绑扎方式测试时候，水泥柱子需要碰到光缆才能够报警。如图：1.2)一米五以下的软网，同时可以在软网的正中间进行绑扎，绑扎原则，在软网上面和下面各留20cm到30cm。每20cm绑扎一道。如图：2)—米五以上的软网，在软网伸手能够碰到的地方进行s行绑扎。每20cm绑扎一道。如图3、围墙1）围墙选择防凿，可在墙的内侧进行多道直线铺设，光缆应自然弯曲，不得有直角。铺设密度为30cm一道。每20cm绑扎一道。如图：2.1）围墙防翻越，最好是在墙上面，添加扣网。扣网距离围墙顶部高度3cm到5cm即可。然后在扣网上进行s型铺设每20cm绑扎一道。如图：2.2）围墙防翻越，最好是在墙上面，添加立网。然后在立网上进行s型铺设每20cm绑扎一道。如图:3）围墙防翻越，墙上面不能添加软网和扣网的情况下，则需要在人攀爬中最容易碰到光缆地方进行铺设，光缆应自然弯曲，不得有直角。每20cm绑扎一道。这种绑扎方式，测试中需要碰到光缆报警。如图：20C20CM/.忆、.20CMZ订彳-亠云1rtr--L.”「一厂.J.x"-；-7忙产理深度<10CMC阮.匸一*4、地埋把需要防护的区域，挖一个15cm到20cm深，宽一米八的防护区域。然后铺设防水布，上面铺设一米五宽的软网。在软网子上进行多道直线铺设，每道振动光缆之间隔20cm。绑扎方式为40cm绑扎一道。光缆应自然弯曲，不得有直角。软网上面在载铺设一块防水布。然后上面铺设十公分浮土或者砂土草坪等。如果想加宽防护范围，将软网子加宽到2米或者更宽即可。如图：五、熔接要求：1）光缆熔接应严格按照熔接图进行熔接，并标注每一芯光缆的颜色和顺序。2）光缆熔接点损耗小于0.02db。3）熔接完毕后，熔纤合内盘光纤，需要盘大圈。4）光缆熔接完毕后，将熔接盒绑扎牢固。要求固定在与振动光缆同一介质上。剩余的光缆盘大圈固定好，直径不得小于50cm。5）室内熔接ODF架尾纤必须为FC/APC。6）防区回光最佳状态-3dB到-8dB（1550波段）六、振动光缆注意事项：1、同一个防区要求介质一样。2、防护区域周边一米内，不得有大树枝等其它干扰。3、防护介质不得有损坏（例如铁艺防护，有的铁艺坏掉，不停晃动）4、振动光缆报警设备和工控机放在一起。（电脑系统为win732位系统或者win764位系统）5、振动光缆报警软件需要单独使用一台工控机。6、ODF架到振动光缆设备之间的跳线，整理过程中自然弯曲。
