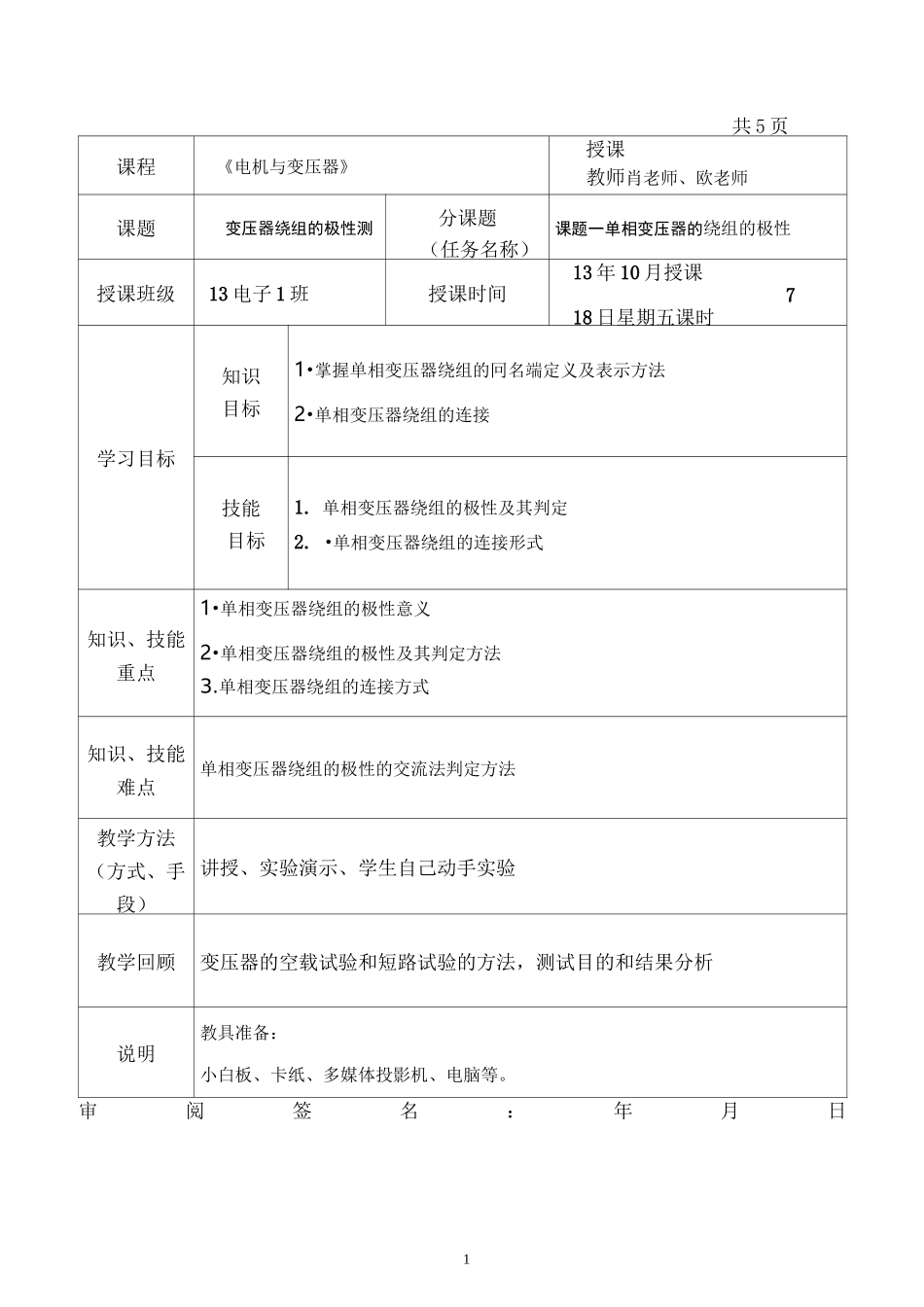

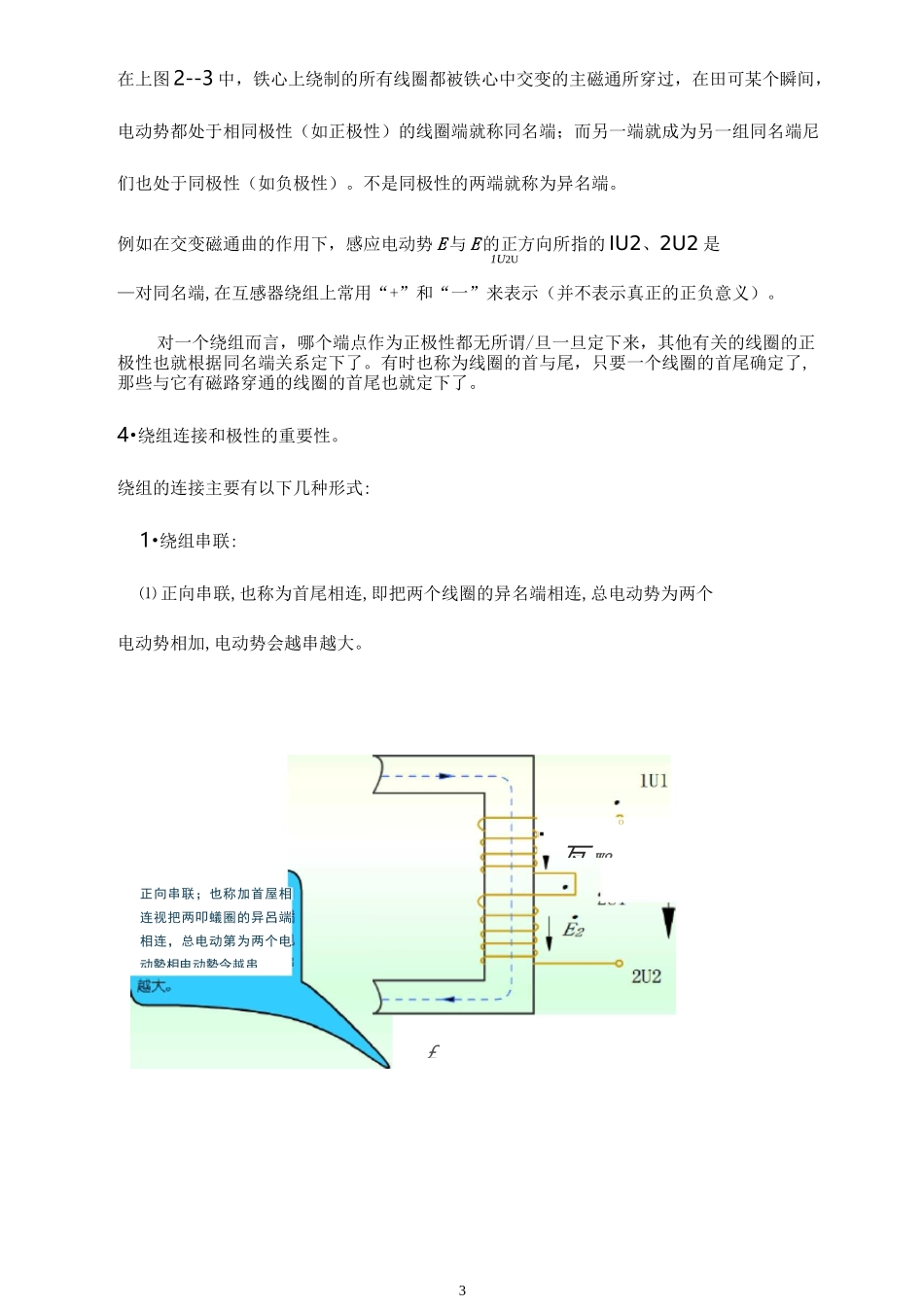

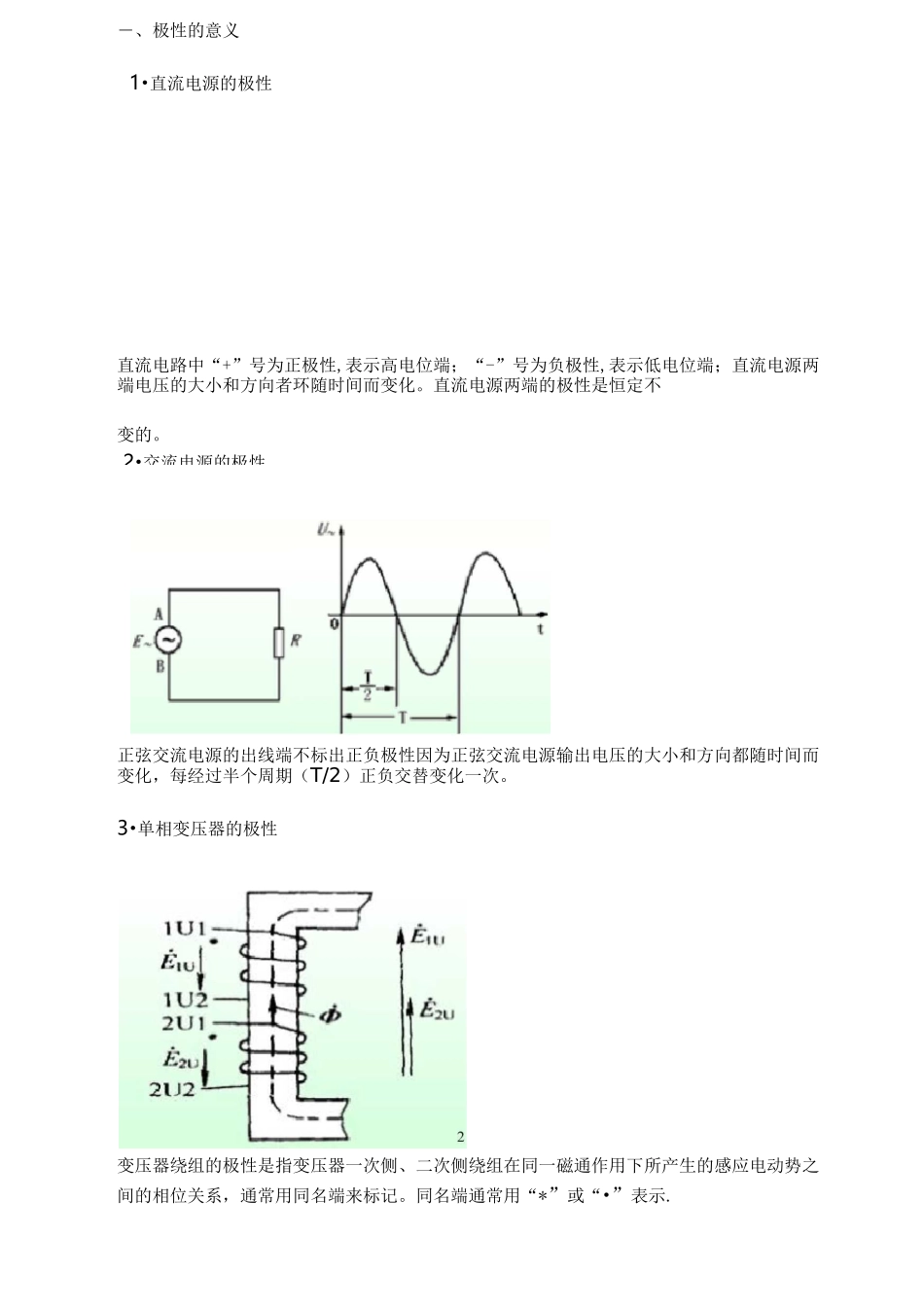

1共5页课程《电机与变压器》授课教师肖老师、欧老师课题变压器绕组的极性测分课题（任务名称）课题一单相变压器的绕组的极性授课班级13电子1班授课时间13年10月授课718日星期五课时学习目标知识目标1•掌握单相变压器绕组的冋名端定义及表示方法2•单相变压器绕组的连接技能目标1.单相变压器绕组的极性及其判定2.•单相变压器绕组的连接形式知识、技能重点1•单相变压器绕组的极性意义2•单相变压器绕组的极性及其判定方法3.单相变压器绕组的连接方式知识、技能难点单相变压器绕组的极性的交流法判定方法教学方法（方式、手段）讲授、实验演示、学生自己动手实验教学回顾变压器的空载试验和短路试验的方法，测试目的和结果分析说明教具准备：小白板、卡纸、多媒体投影机、电脑等。审阅签名：年月日―、极性的意义1•直流电源的极性直流电路中“+”号为正极性,表示高电位端；“-”号为负极性,表示低电位端；直流电源两端电压的大小和方向者环随时间而变化。直流电源两端的极性是恒定不变的。正弦交流电源的出线端不标出正负极性因为正弦交流电源输出电压的大小和方向都随时间而变化，每经过半个周期（T/2）正负交替变化一次。3•单相变压器的极性变压器绕组的极性是指变压器一次侧、二次侧绕组在同一磁通作用下所产生的感应电动势之间的相位关系，通常用同名端来标记。同名端通常用“*”或“•”表示.2•交流电源的极性2U3在上图2--3中，铁心上绕制的所有线圈都被铁心中交变的主磁通所穿过，在田可某个瞬间，电动势都处于相同极性（如正极性）的线圈端就称同名端；而另一端就成为另一组同名端尼们也处于同极性（如负极性）。不是同极性的两端就称为异名端。例如在交变磁通曲的作用下，感应电动势E与E的正方向所指的IU2、2U2是1U2U—对同名端,在互感器绕组上常用“+”和“一”来表示（并不表示真正的正负意义）。对一个绕组而言，哪个端点作为正极性都无所谓/旦一旦定下来，其他有关的线圈的正极性也就根据同名端关系定下了。有时也称为线圈的首与尾，只要一个线圈的首尾确定了,那些与它有磁路穿通的线圈的首尾也就定下了。4•绕组连接和极性的重要性。绕组的连接主要有以下几种形式:1•绕组串联:⑴正向串联,也称为首尾相连,即把两个线圈的异名端相连,总电动势为两个电动势相加,电动势会越串越大。£正向串联；也称加首屋相连视把两叩蟻圈的异呂端相连，总电动第为两个电动勢相电动勢令越串Oj■瓦W2理盘道首相连)，总电动势対刚八电动勢之差，电血LU2LL122学同极性并联示意图反极性并联示意图E=E\-&正因为正、反向串联的总电动势相差很大所以常用此法来判别两个绕组的同名端。2•绕组并联:⑴同极性并联，它又分两种情况。1)Ei与E2大小一样，则两个绕组回路内部的总电动势为零，不会产生内部环流，这是最理想状态，变压器的并联，就应符合这种条件：I环=EI-E2/(ZI+Z2)=0/(ZI=Z2)=02)Ei与E2大小\不等，则两个绕组回路内部的总电动势不为零，外部不接负载时，也会产生一定的环流。这对绕组的正常工作不利，环流会产生损耗和发热，输出电压、电流都减少，严重时甚至烧坏绕组。4(2)反极性并联这时两个绕组回路内部的环流将很大,甚至烧坏线圈,这种接法是不允许的，应绝对避免。以上说明绕组极性判别对变压器绕组的连接是十分重要EE前势将蛮小反向串麻.也称为尾屋埸理盘道首相连)，总电动势対刚吓电动勢之差，邑前势将蛮小。如果U3=U1—U2则是反向串联，1U1与2U1是同名端5三、变压器绕组的极性的判别1.直观法因为绕组的极性是由它的绕制方向决定的，所以可以用直观法判别它们的极性。2.仪表测试法教无法观察到绕组的绕制方向（如绕组密封在内部），只能借助仪表来测试。（1）1）电压表法，如果U3二U1+U2,,则是正向串联,1U1与2U1是异名端;同名端的判别：①按图接线，初级绕组侧合闸瞬间，如果电压表同时正摆（右方），侧接在电源"+”端的1U1和接电压表“+”端的2U1是同名端；如果表指针反摆又如何判定极性呢？②若按开关断开瞬间来记录指针的正（反）摆，又判定同名端呢？2）检流计法P为检流计（检流计指针偏向电流流人的一端）。当合上开关，如电流向下,说明这时1U1与2U1都处于高电位,所以它...
