粉煤灰对混凝土性能的作用VIP免费

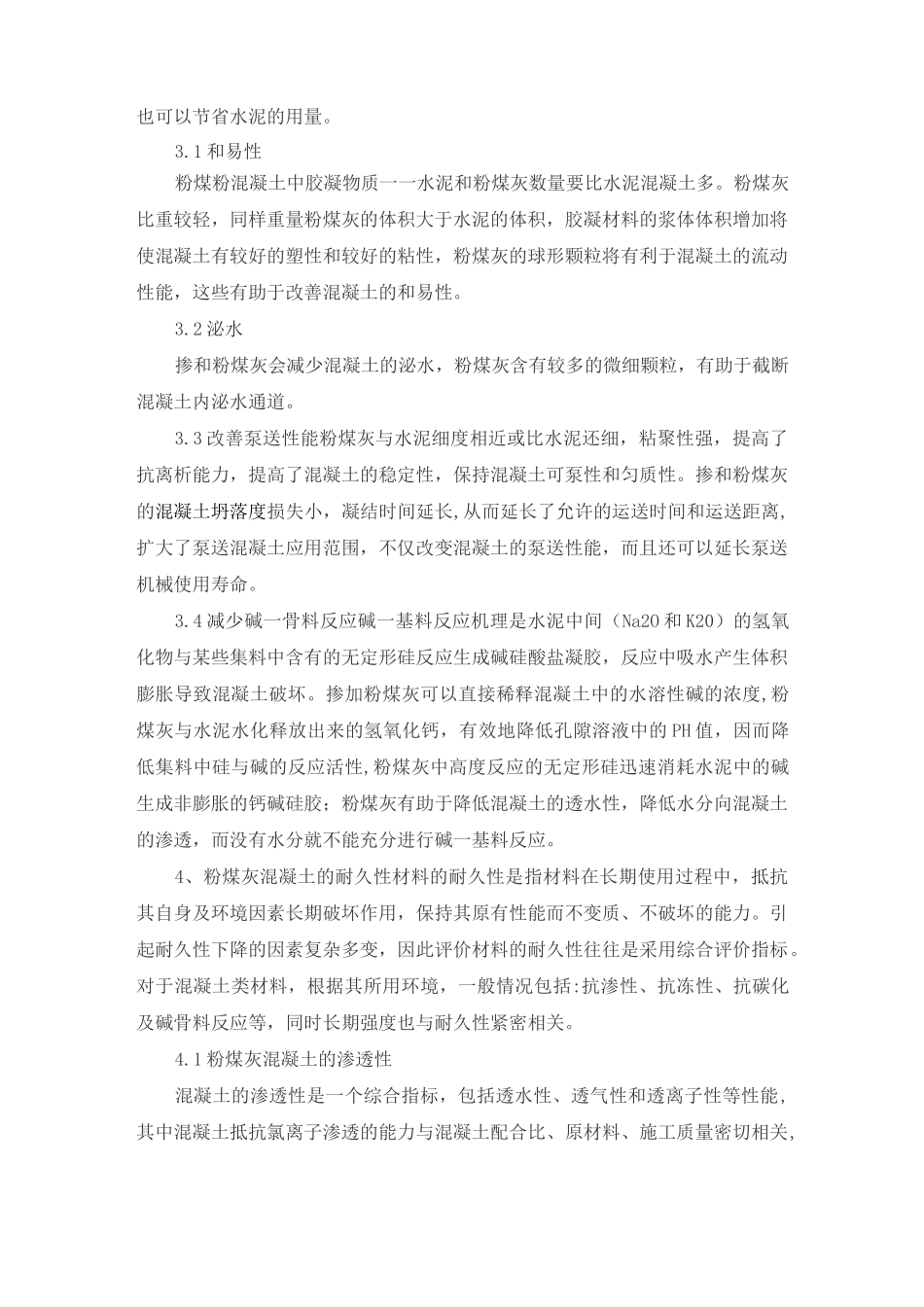

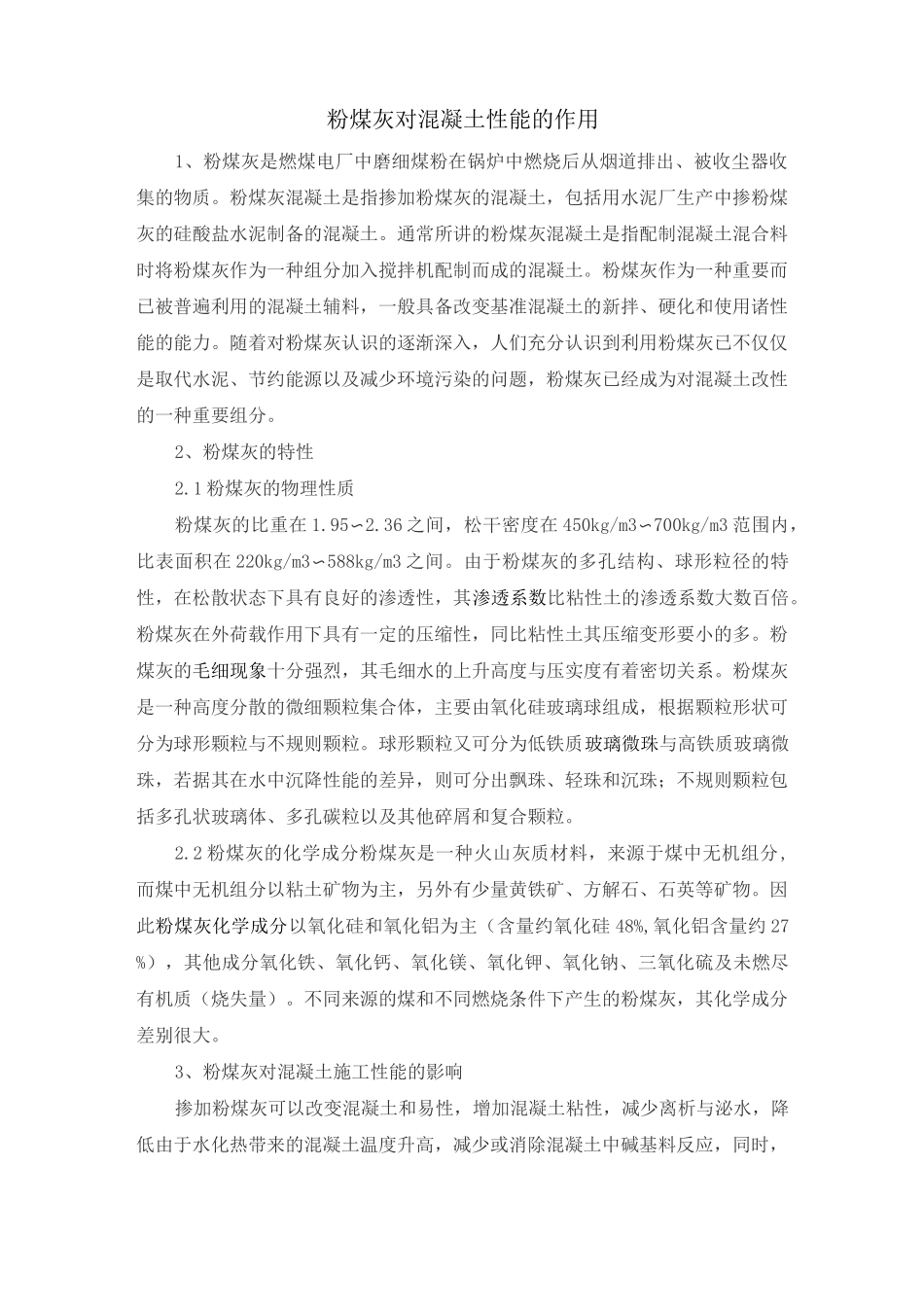

粉煤灰对混凝土性能的作用1、粉煤灰是燃煤电厂中磨细煤粉在锅炉中燃烧后从烟道排出、被收尘器收集的物质。粉煤灰混凝土是指掺加粉煤灰的混凝土，包括用水泥厂生产中掺粉煤灰的硅酸盐水泥制备的混凝土。通常所讲的粉煤灰混凝土是指配制混凝土混合料时将粉煤灰作为一种组分加入搅拌机配制而成的混凝土。粉煤灰作为一种重要而已被普遍利用的混凝土辅料，一般具备改变基准混凝土的新拌、硬化和使用诸性能的能力。随着对粉煤灰认识的逐渐深入，人们充分认识到利用粉煤灰已不仅仅是取代水泥、节约能源以及减少环境污染的问题，粉煤灰已经成为对混凝土改性的一种重要组分。2、粉煤灰的特性2.1粉煤灰的物理性质粉煤灰的比重在1.95〜2.36之间，松干密度在450kg/m3〜700kg/m3范围内，比表面积在220kg/m3〜588kg/m3之间。由于粉煤灰的多孔结构、球形粒径的特性，在松散状态下具有良好的渗透性，其渗透系数比粘性土的渗透系数大数百倍。粉煤灰在外荷载作用下具有一定的压缩性，同比粘性土其压缩变形要小的多。粉煤灰的毛细现象十分强烈，其毛细水的上升高度与压实度有着密切关系。粉煤灰是一种高度分散的微细颗粒集合体，主要由氧化硅玻璃球组成，根据颗粒形状可分为球形颗粒与不规则颗粒。球形颗粒又可分为低铁质玻璃微珠与高铁质玻璃微珠，若据其在水中沉降性能的差异，则可分出飘珠、轻珠和沉珠；不规则颗粒包括多孔状玻璃体、多孔碳粒以及其他碎屑和复合颗粒。2.2粉煤灰的化学成分粉煤灰是一种火山灰质材料，来源于煤中无机组分,而煤中无机组分以粘土矿物为主，另外有少量黄铁矿、方解石、石英等矿物。因此粉煤灰化学成分以氧化硅和氧化铝为主（含量约氧化硅48%,氧化铝含量约27%），其他成分氧化铁、氧化钙、氧化镁、氧化钾、氧化钠、三氧化硫及未燃尽有机质（烧失量）。不同来源的煤和不同燃烧条件下产生的粉煤灰，其化学成分差别很大。3、粉煤灰对混凝土施工性能的影响掺加粉煤灰可以改变混凝土和易性，增加混凝土粘性，减少离析与泌水，降低由于水化热带来的混凝土温度升高，减少或消除混凝土中碱基料反应，同时，也可以节省水泥的用量。3.1和易性粉煤粉混凝土中胶凝物质一一水泥和粉煤灰数量要比水泥混凝土多。粉煤灰比重较轻，同样重量粉煤灰的体积大于水泥的体积，胶凝材料的浆体体积增加将使混凝土有较好的塑性和较好的粘性，粉煤灰的球形颗粒将有利于混凝土的流动性能，这些有助于改善混凝土的和易性。3.2泌水掺和粉煤灰会减少混凝土的泌水，粉煤灰含有较多的微细颗粒，有助于截断混凝土内泌水通道。3.3改善泵送性能粉煤灰与水泥细度相近或比水泥还细，粘聚性强，提高了抗离析能力，提高了混凝土的稳定性，保持混凝土可泵性和匀质性。掺和粉煤灰的混凝土坍落度损失小，凝结时间延长,从而延长了允许的运送时间和运送距离,扩大了泵送混凝土应用范围，不仅改变混凝土的泵送性能，而且还可以延长泵送机械使用寿命。3.4减少碱一骨料反应碱一基料反应机理是水泥中间（Na2O和K20）的氢氧化物与某些集料中含有的无定形硅反应生成碱硅酸盐凝胶，反应中吸水产生体积膨胀导致混凝土破坏。掺加粉煤灰可以直接稀释混凝土中的水溶性碱的浓度,粉煤灰与水泥水化释放出来的氢氧化钙，有效地降低孔隙溶液中的PH值，因而降低集料中硅与碱的反应活性,粉煤灰中高度反应的无定形硅迅速消耗水泥中的碱生成非膨胀的钙碱硅胶；粉煤灰有助于降低混凝土的透水性，降低水分向混凝土的渗透，而没有水分就不能充分进行碱一基料反应。4、粉煤灰混凝土的耐久性材料的耐久性是指材料在长期使用过程中，抵抗其自身及环境因素长期破坏作用，保持其原有性能而不变质、不破坏的能力。引起耐久性下降的因素复杂多变，因此评价材料的耐久性往往是采用综合评价指标。对于混凝土类材料，根据其所用环境，一般情况包括:抗渗性、抗冻性、抗碳化及碱骨料反应等，同时长期强度也与耐久性紧密相关。4.1粉煤灰混凝土的渗透性混凝土的渗透性是一个综合指标，包括透水性、透气性和透离子性等性能,其中混凝土抵抗氯离子渗透的能力与混凝土配合比、原材料、施工质量密切相关,能够比较全面反应混凝土的抗渗透性。衡量混凝土抗氯离子渗透...
