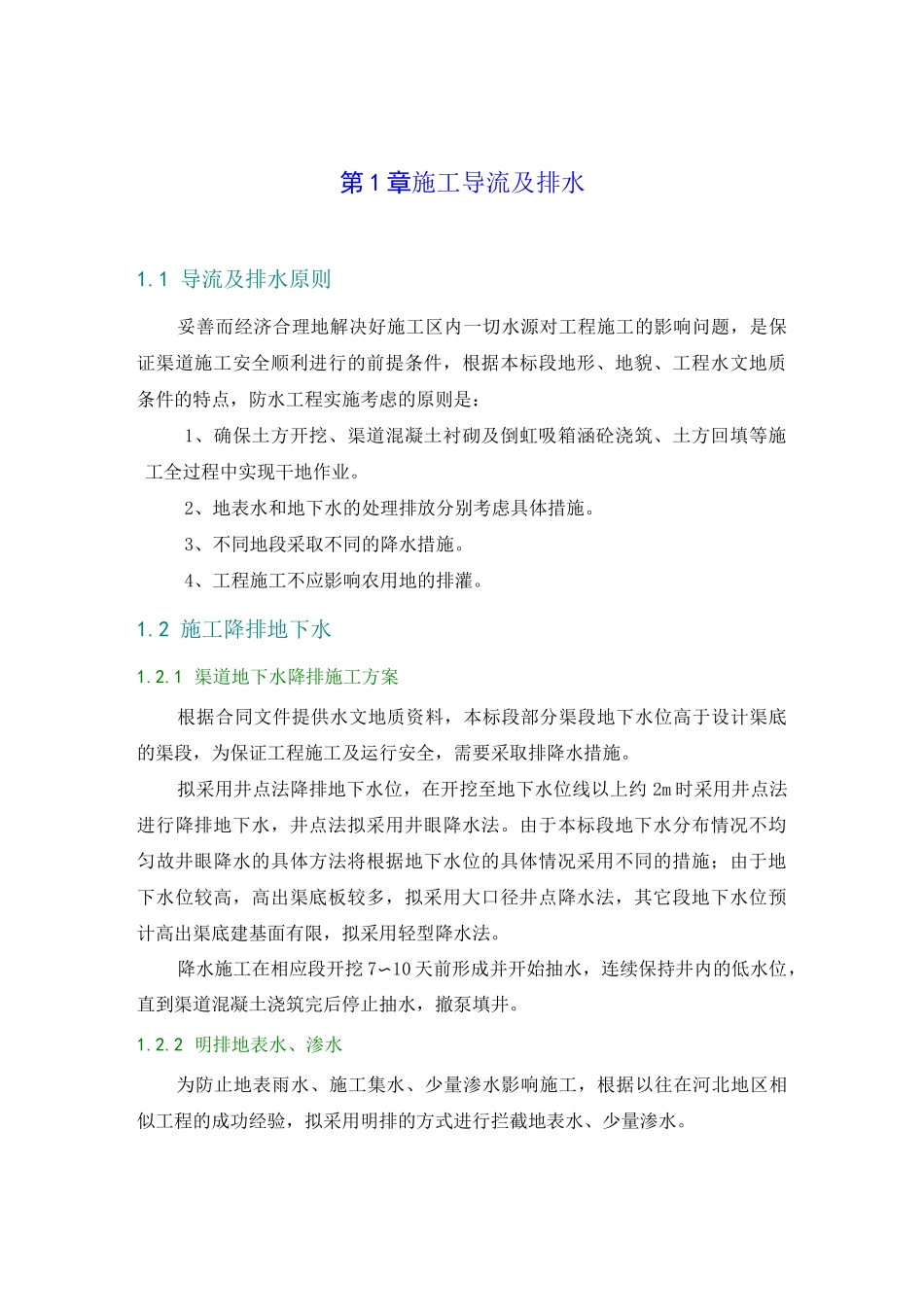

第1章施工导流及排水1.1导流及排水原则妥善而经济合理地解决好施工区内一切水源对工程施工的影响问题，是保证渠道施工安全顺利进行的前提条件，根据本标段地形、地貌、工程水文地质条件的特点，防水工程实施考虑的原则是：1、确保土方开挖、渠道混凝土衬砌及倒虹吸箱涵砼浇筑、土方回填等施工全过程中实现干地作业。2、地表水和地下水的处理排放分别考虑具体措施。3、不同地段采取不同的降水措施。4、工程施工不应影响农用地的排灌。1.2施工降排地下水1.2.1渠道地下水降排施工方案根据合同文件提供水文地质资料，本标段部分渠段地下水位高于设计渠底的渠段，为保证工程施工及运行安全，需要采取排降水措施。拟采用井点法降排地下水位，在开挖至地下水位线以上约2m时采用井点法进行降排地下水，井点法拟采用井眼降水法。由于本标段地下水分布情况不均匀故井眼降水的具体方法将根据地下水位的具体情况采用不同的措施；由于地下水位较高，高出渠底板较多，拟采用大口径井点降水法，其它段地下水位预计高出渠底建基面有限，拟采用轻型降水法。降水施工在相应段开挖7〜10天前形成并开始抽水，连续保持井内的低水位，直到渠道混凝土浇筑完后停止抽水，撤泵填井。1.2.2明排地表水、渗水为防止地表雨水、施工集水、少量渗水影响施工，根据以往在河北地区相似工程的成功经验，拟采用明排的方式进行拦截地表水、少量渗水。丄L工工工工..排水沟分两层布置：在边坡顶2侧及开挖渠槽内纵向各布置1条排截水沟,排截水沟断面为上口宽50cm,下口宽30cm,深30cm。渠槽明排地下水排水沟布置详见图表4-1。图表4-1渠槽排水平面布置图排截水沟可采用小型挖掘机开挖。排截水沟每隔约100m左右设置集水井，用砖砌井壁,详见图表4-2。井壁与土体间用碎石回填,用潜水泵抽取明水至指定地点处。图表4-2排水沟和集水井结构图开挖过程将根据渗漏水情况，对渗漏较集中的漏水点随机设置集水坑，用50c排水沟断面80c集水井断面潜水泵抽排到集水井后再抽排到指定地点处。1.2.3井点布置及井深选择井点布置将根据需要降水部位的结构特点、地下水位高低不同进行布置，但应尽可能采取直线分布井点法降水方法为宜。井点布置高程一般地下水位线最高以上约lm〜2m高程边坡上，但不得影响边坡施工，在两侧各设一排井管。由于缺少具体水文和地下水情资料，故井点的布置、井直、井深等技术参数均按已往相似施工地质条件暂定，具体将根据施工前的勘探资料进行详细设计。1、大口径井点降水法地下水位较高的渠段，采用大口径井点降水法。井点单排井距为20m,有效井深12.0m，井管内径①300mm，井管外壁包一层200g/m2土工布，其外井身填粗砂滤料。2、轻型井点降水法主要用于地下水位高出渠底板有限的施工段，井点单排井距为20m，有效井深8.0m，井管内径①200mm，井管外壁包一层200g/m2土工布，其外井身填粗砂滤料。1.2.4井内水泵先择根据以往相似地质条件降排地下水的经验及井点的布置，预计大口径井点单井出水量最大约为Q'=50〜60ms/d，即Q=2.0〜2.5ms/h，选用100QJ5-24/6潜水泵每小时抽水6m3，功率为0.75kw，扬程为24m，共计配备约20台；轻型井点降水井点单井出水量最大约为Q'=25〜30m3/d，即Q=1.0〜1.25m3/h,选用100QJ2-50/10潜水泵每小时抽水2m3，功率为0.75kw,扬程为50m，共计配备约40台；1.2.5井眼降水现场试验由于本标段土层复杂，渗透系数离散性较大，且无具体的地下水位详细资料因此拟进场后进行井眼降水的现场试验，目的是掌握地下水位、土层的渗透情况，图表4-3渠槽排水系统平面面布置示意图从而选择最合适的井点设计参数。现场试验直接在施工区进行，初步选定在需要进行降排水的施工段，试验区长120m,进行降水和基槽开挖，实地考察降水效果，收集降水施工的相关数据。1.2.6井点施工为取得最佳控制效果，根据井点降水方案，在高出地下水位1m〜2m边坡不影响施工的位置各打设一排井眼，对称于基槽中心线，井眼采用旋转钻机钻孔，井壁的结构选用无砂混凝土管井壁，混凝土管随钻机钻孔同时下管。潜水泵出水用胶管放在边坡上就近将渗水经过路铁管排放到施工道路外侧的排水明沟内。1.2.7排水系统为保证工作区内的排水出路，征地线以外原...
