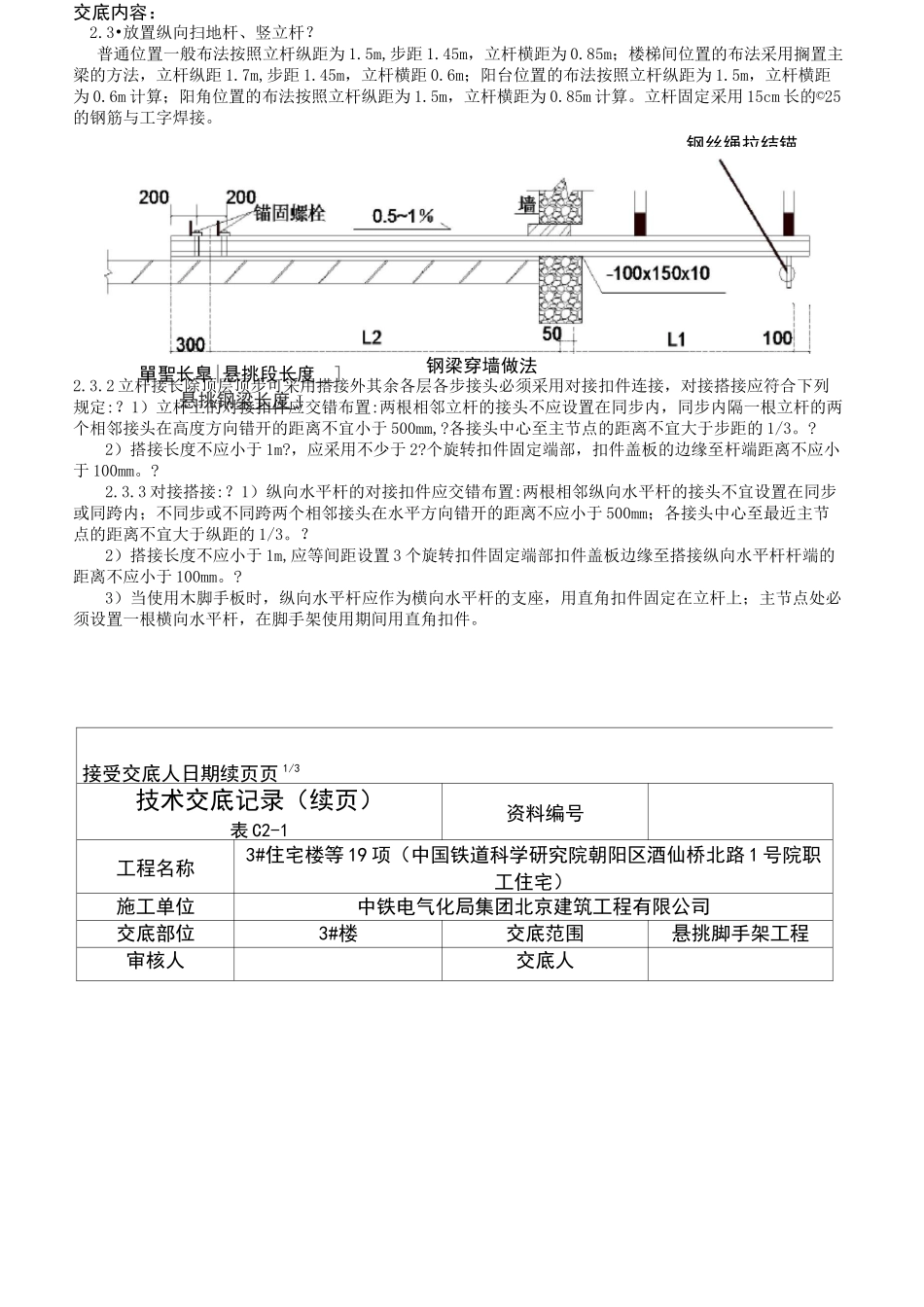

技术交底记录表C2-1资料编号工程名称3#住宅楼等19项(中国铁(道科学研究院朝阳区酒仙桥北路1号院职工住宅)施工单位中铁电气化局集团北京建筑工程有限公司审核人分包单位四川省森茂建筑劳务有限公司口施组总设计交底交底部位3#楼□单位工程施组交底□施工方案交底接受交底范围悬挑脚手架工程口专项施工方案交底□施工作业交底交底摘要:搭设拆除悬挑脚手架施工技术交底交底内容:一、材料要求1、©48.3X3.6mm钢管:立;50cm。扣件、22#工字钢及16#工:(12mm厚,高200mm多层板二、主要机具活扳手、力矩扳手、卷尺三、施工工艺1、工艺流程?1.1脚手架搭设顺序如下:悬扫地杆f大横杆f小横杆一剪丿J撑-1.2脚手架拆除拆除工艺流程:拆杆、大横杆、小横杆全部涂刷黄漆。剪刀撑用钢管刷漆红白相间,间距字钢、u型圆钢埋件、木脚手板、密目网、大眼网、钢丝绳、挡脚板,外贴成品红白相间警示条)。挑脚手架的搭设顺序为:锚固螺栓预埋f悬挑钢梁安装f立杆f纵、横-铺脚手板f搭防护栏杆f绑扎安全网f验收f使用及日常维护解密目安全网f拆护栏f拆脚手板f拆小横杆f拆大横杆f拆剪刀撑f牛f按规格堆码。交底人接受交底人数交底时间接受交底人员注:1.本表由施工单位填写。2.内容较多时本表作为首页,交底内容可续页。技术交底记录(续页)表C2-1资料编号工程名称3#住宅楼等19项(中国铁道科学研究院朝阳区酒仙桥北路1号院职工住宅)施工单位中铁电气化局集团北京建筑工程有限公司交底部位3#楼交底范围悬挑脚手架工程审核人交底人交底内容:2、施工要点?2.1.型钢悬挑梁锚固螺栓的预埋悬挑梁安装楼层顶板模板支设后,将锚固螺栓置于模板上,在锚固螺栓钢板上加2©18钢筋,绑扎钩住结构主筋,将锚固螺栓按脚手架悬挑钢梁平面位置尺寸固定。锚固螺栓位置固定后,使用胶纸将螺杆丝扣处包裹,再用©22PVC管将螺杆套住,PVC管顶部用胶纸包实,使螺杆与混凝土分离。PVC套管要使用绑丝固定,防止混凝土浇筑时浮起。悬挑钢梁拆除后,在螺杆顶部敲击,将锚固螺栓回收重复使用。悬挑脚手架应在悬挑层楼板混凝土达到设计强度的75%,同时转角等需支撑部位的支撑架搭设兀成后开女口拾设。悬挑梁因其需承受脚手架荷载,在脚手架施工过程中是不得拆除的,如遇剪力墙,为留置悬挑梁,需在剪力墙处预留出悬挑梁的位置,采用预留木盒的方法。架子拆除后,穿墙孔采用与相临部位同强度等级同配比的微胀混凝土填满捣实。2.2悬挑钢梁安装悬挑钢梁全部涂刷黄漆,安装前先将所需焊接的短钢筋等焊件焊接好。按照悬挑钢梁平面布置,将钢梁平铺在楼板上,拉通线将悬挑端对齐。检查悬挑钢梁的位置无误后,然后固定安装。全部钢梁固定好,再次对锚固螺栓进行检查拧紧。悬挑钢梁与锚固螺栓间空隙用木楔从侧向塞紧,防止左右滑动或移出。悬挑钢管稳固好以后,与同标高的双排脚手架立管用十字扣卡连接。悬挑钢管与脚手架立管连接处增加大横杆和顶墙杆。悬挑钢管与双排脚手架立管安装完成后,检查扣卡的松紧度,合格后开始搭设斜支撑。接受交底人日期续页页码1/2技木交底记录(续页)表C2-1资料编号工程名称3#住宅楼等19项(中国铁道科学研究院朝阳区酒仙桥北路1号职工住宅)施工单位中铁电气化局集团北京建筑工程有限公司交底部位3#楼交底范围悬挑脚手架工程审核人交底人钢丝绳拉结锚單聖长皐|悬挑段长度__]悬挑钢梁长度J交底内容:2.3•放置纵向扫地杆、竖立杆?普通位置一般布法按照立杆纵距为1.5m,步距1.45m,立杆横距为0.85m;楼梯间位置的布法采用搁置主梁的方法,立杆纵距1.7m,步距1.45m,立杆横距0.6m;阳台位置的布法按照立杆纵距为1.5m,立杆横距为0.6m计算;阳角位置的布法按照立杆纵距为1.5m,立杆横距为0.85m计算。立杆固定采用15cm长的©25的钢筋与工字焊接。钢梁穿墙做法2.3.2立杆接长除顶层顶步可采用搭接外其余各层各步接头必须采用对接扣件连接,对接搭接应符合下列规定:?1)立杆上的对接扣件应交错布置:两根相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相邻接头在高度方向错开的距离不宜小于500mm,?各接头中心至主节点的距离不宜大于步距的1/3。?2)搭接长度不应小于1m?,应采用不少于2?个旋转扣件固定端...
