升压站施工现场临时用电施工组织设计VIP免费

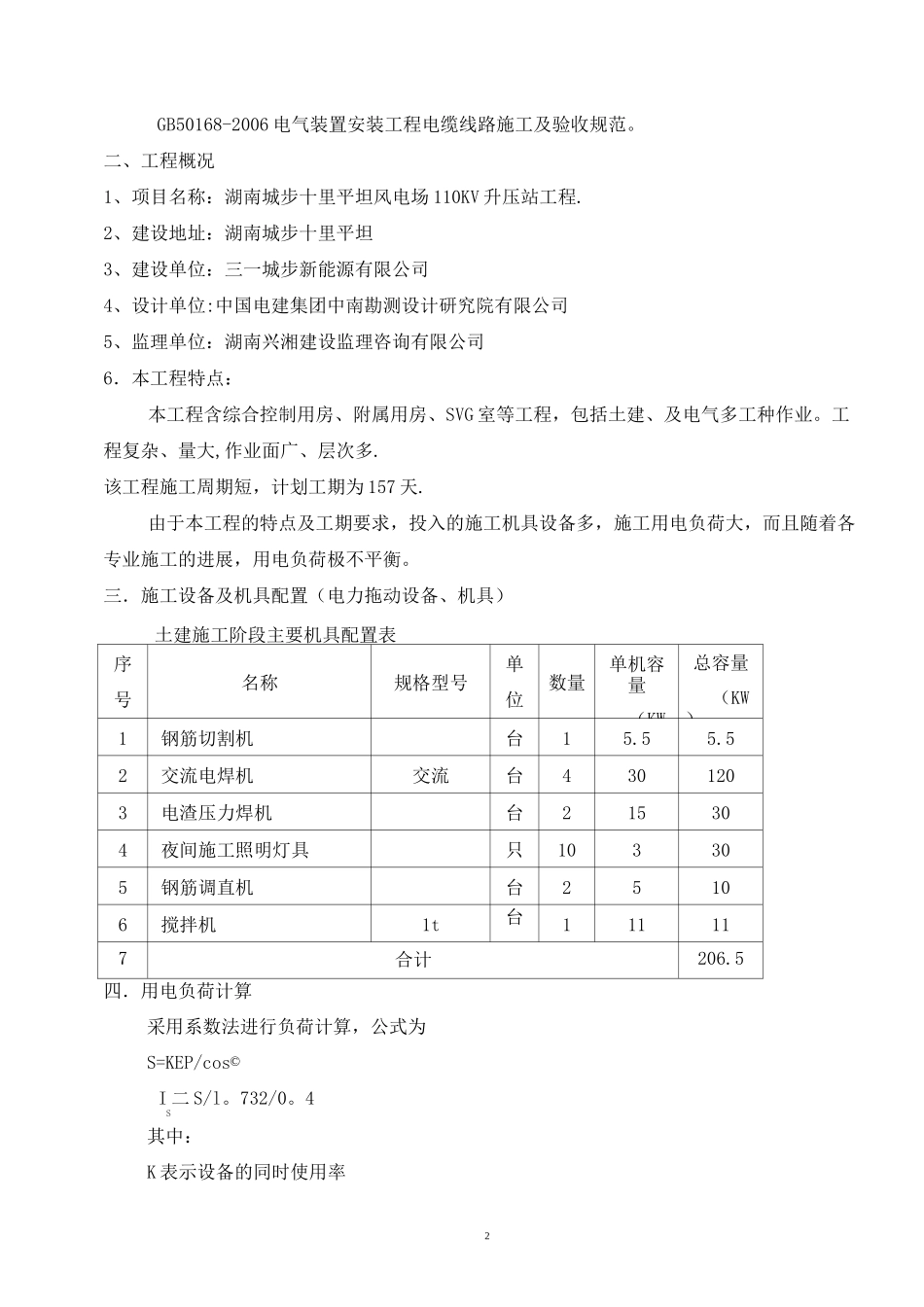

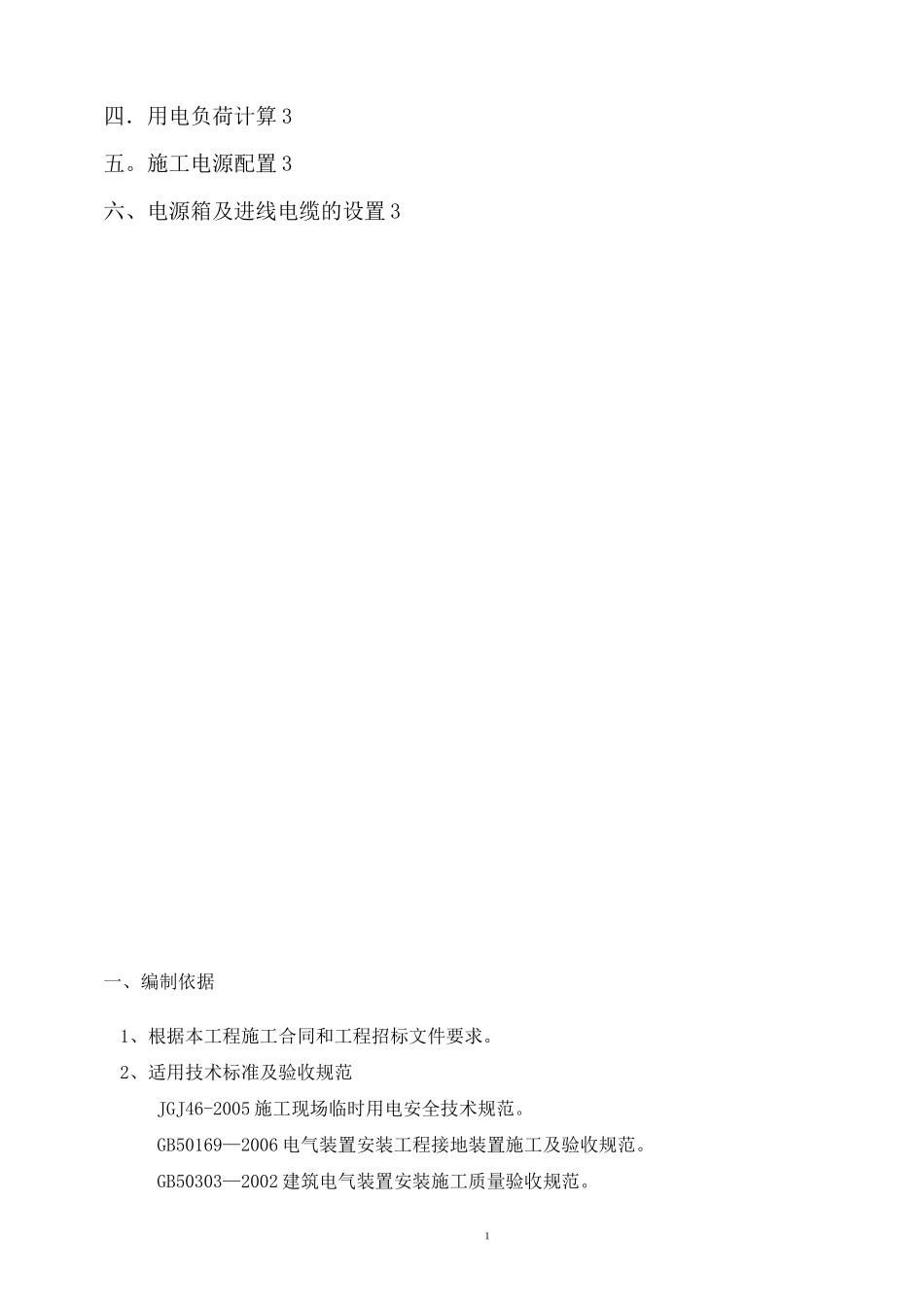

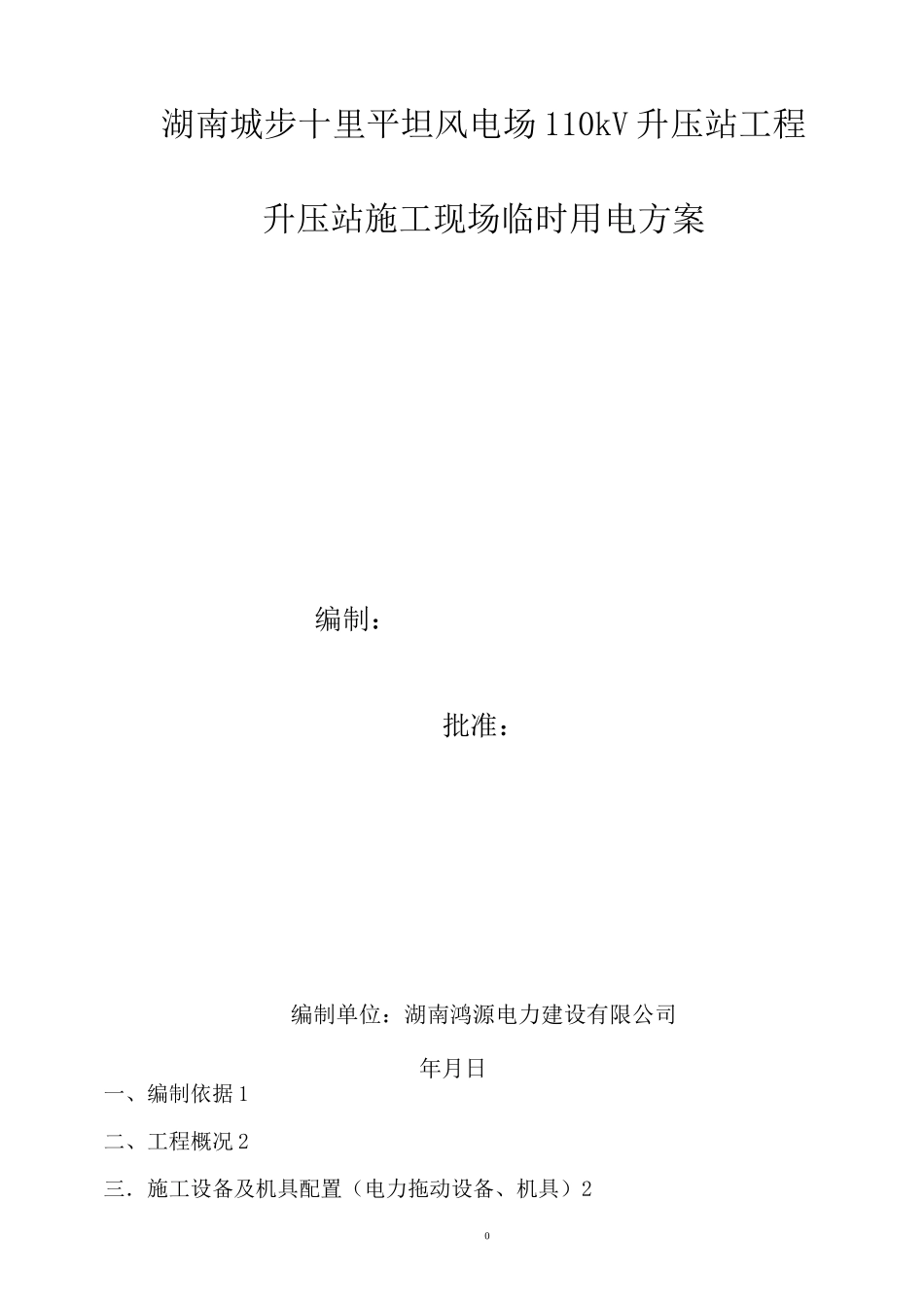

0湖南城步十里平坦风电场110kV升压站工程升压站施工现场临时用电方案编制：批准：编制单位：湖南鸿源电力建设有限公司年月日一、编制依据1二、工程概况2三．施工设备及机具配置（电力拖动设备、机具）21四．用电负荷计算3五。施工电源配置3六、电源箱及进线电缆的设置3一、编制依据1、根据本工程施工合同和工程招标文件要求。2、适用技术标准及验收规范JGJ46-2005施工现场临时用电安全技术规范。GB50169—2006电气装置安装工程接地装置施工及验收规范。GB50303—2002建筑电气装置安装施工质量验收规范。2GB50168-2006电气装置安装工程电缆线路施工及验收规范。二、工程概况1、项目名称：湖南城步十里平坦风电场110KV升压站工程.2、建设地址：湖南城步十里平坦3、建设单位：三一城步新能源有限公司4、设计单位:中国电建集团中南勘测设计研究院有限公司5、监理单位：湖南兴湘建设监理咨询有限公司6．本工程特点：本工程含综合控制用房、附属用房、SVG室等工程，包括土建、及电气多工种作业。工程复杂、量大,作业面广、层次多.该工程施工周期短，计划工期为157天.由于本工程的特点及工期要求，投入的施工机具设备多，施工用电负荷大，而且随着各专业施工的进展，用电负荷极不平衡。三．施工设备及机具配置（电力拖动设备、机具）土建施工阶段主要机具配置表序号名称规格型号单位数量单机容量（KW总容量（KW）1钢筋切割机台15.55.52交流电焊机交流台4301203电渣压力焊机台215304夜间施工照明灯具只103305钢筋调直机台25106搅拌机1t台111117合计206.5四．用电负荷计算采用系数法进行负荷计算，公式为S=KEP/cos©I二S/l。732/0。4S其中：K表示设备的同时使用率3cos©表示设备的功率因素EP表示某种设备的总功率考虑适当系数，则总功率及电流为S=1.05~1。1(S+S+……+S)总l2nI=S/1。732/0.4S总总根据公式，施工阶段的总负荷及电流值如下表土建施工阶段序号名称数量EPKcos©S(KVA)I(A)S1钢筋切割机15.50。60.754。46。352交流电焊机41200.60。7596138.573电渣压力焊机2300.60。752434。644夜间施工照明灯具10300.60.752434.645搅拌机1220。60.7517。625.46合计(取系数为1。1)166239。6由上可知土建施工阶段的用电为：S总=166册4总=239.6A。五。施工电源配置本工程临时施工电源为自备发电机1台，2处供电接口，发电机的容量分别为：200KVA，配电均设置2台柜内断路器有400A，200A两种.六、电源箱及进线电缆的设置1、从施工用电负荷计算结果,可知发电机容量满足要求。2、本工程的中的一级电源箱由项目部组织设置、维护，所有的二级箱、三级箱均由各施工二级单位组织设置并维护。3、考虑到施工用电的不均匀性，整个工地共设置1台一级箱，每台电源箱均设1只断路器,进线均采用YJV—(3X50+2X25)电缆一路进线。施工现场按照“三级配电、二级保护"的要求设置临时用电，即设一个主配电箱、二个二级配电箱、若干个三级配电箱(根据馈出端口)。所有电器设施一律按规定采用三级配电系统、TN—S接零保护系统、二级漏电保护系统。因本现场施工用电与生产用电属同一供电系统，电气设备的接地、接零保护应与原系统保持一致。采用TN系统作保护零线时，工作零线(N线)必须通过总漏电保护器，保护零线(PE线)必须由电源进线零线重复接地处或总漏电保护器电源侧零线处引出，形成局部TN-S接零保护系统。主配电箱中漏电保护器的额定漏电动作电流4应小于30mA，额定漏电动作时间应不大于0。Is,但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA。s.开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0°ls。使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.Is.漏电保护器应按产品说明书安装、使用，对搁置已久重新使用或连续使用的漏电保护器应逐月检测其特性发现问题应及时修理或更换。4、安全用电技术措施和电气防火措施4。1。施工安全措施(1)进入施工现场人员必须进行安全技术交底，规范穿戴劳防用品，正确了解进行的临时用电施工内容、路径、施工方法.(2)持经过国家标准考核有效期内证件的工地电工对进入工地...
