龙门吊基础基础验算VIP免费

龙门吊基础基础验算_第1页
1/7
龙门吊基础基础验算_第2页
2/7
龙门吊基础基础验算_第3页
3/7

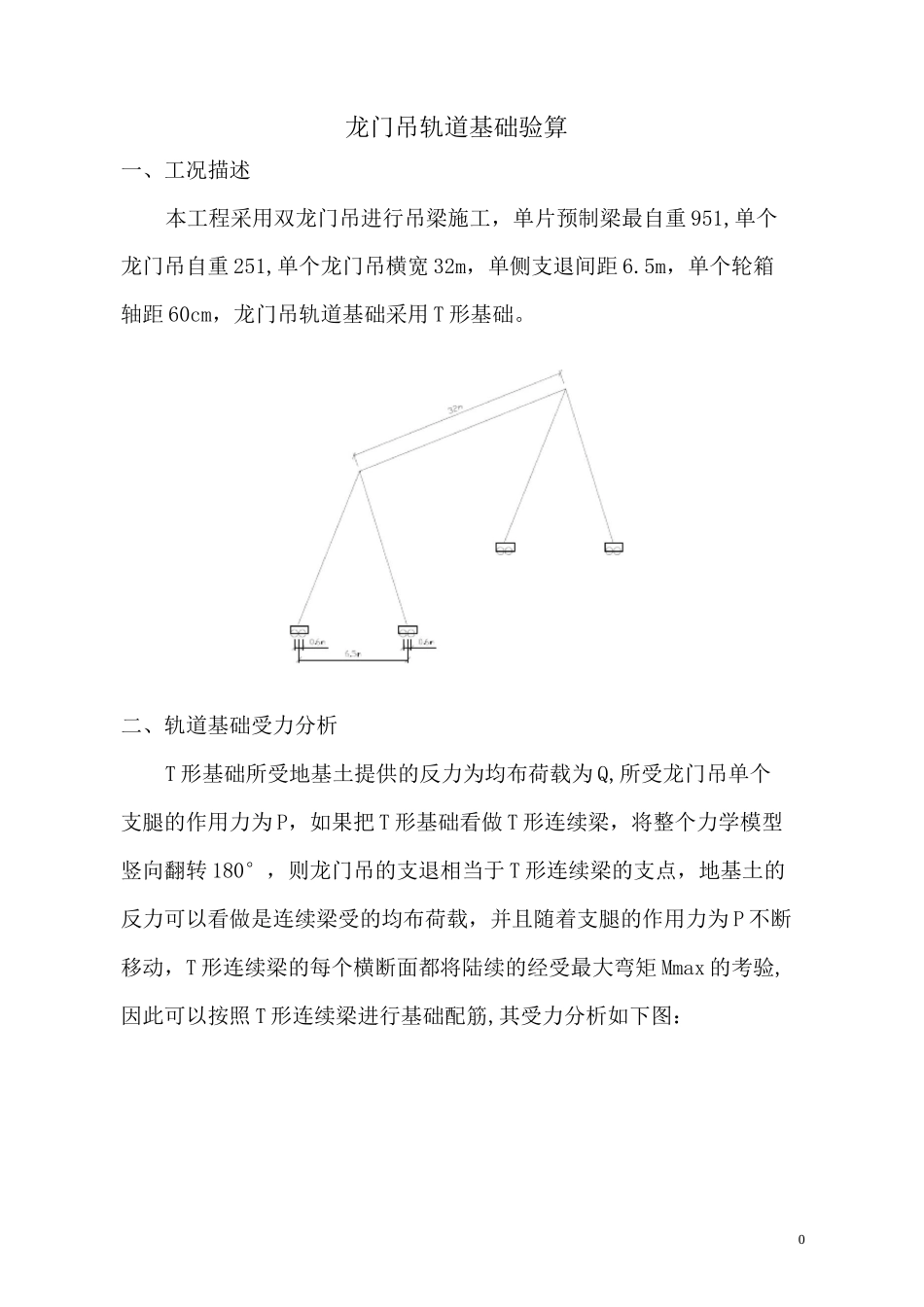

0龙门吊轨道基础验算一、工况描述本工程采用双龙门吊进行吊梁施工,单片预制梁最自重951,单个龙门吊自重251,单个龙门吊横宽32m,单侧支退间距6.5m,单个轮箱轴距60cm,龙门吊轨道基础采用T形基础。二、轨道基础受力分析T形基础所受地基土提供的反力为均布荷载为Q,所受龙门吊单个支腿的作用力为P,如果把T形基础看做T形连续梁,将整个力学模型竖向翻转180°,则龙门吊的支退相当于T形连续梁的支点,地基土的反力可以看做是连续梁受的均布荷载,并且随着支腿的作用力为P不断移动,T形连续梁的每个横断面都将陆续的经受最大弯矩Mmax的考验,因此可以按照T形连续梁进行基础配筋,其受力分析如下图:地基土提供反力Q12四、龙门吊轨道基础受力验算1、纵向配筋验算①底板筋受力验算按照上述受力分析,基础底部所受最大弯矩为龙门吊支腿作用部位,龙门吊单个支腿轴距为60cm,根据基础高度下反45°,则基础底板最不利情况下的受压面积S二(0.6+0.6+0.6)X1.2=2.16m2。龙门吊单个支腿提供的力F=(2X25+95)/8=18.1251,则最不利情况下地基承载力。=F/S=18.125X10/2.16=83.91Kn,即为8.391t/m2,根据当地土质情况,进行适当夯实其地基承载力可以达到8tm2~10t/m2,故地基承载力满足要求。FQMmax对最不利情况下的基础受力验算,即基础断成1.8m—节,支腿作用力有双支点变为单支点集中力,则最大弯矩Mmax二ql2/2,其中q=F/1.8=18.125/1.8=10.069t/m=100.69kN/m,l=1.8/2=0.9m,则Mmax=40.78kN・m。根据T形梁配筋强度复核计算软件可得:3因此纵向底板筋受力通过验算。②顶板筋受力验算可以将整个基础体系竖向翻转180°,则单个龙门吊的单侧支腿间距为6.5m可以看做双端为固定端梁的支点,梁上受均布荷载作用,如图:A地基反力Q支腿F由查《实用土木工程手册》可知:跨中最大弯矩Mmax二qL/24,其中q=2F/6.5=18.125X2/6.5=5.58t/m=55.8kN/m,l=5.6m,则Mmax=72.912kN・m。根据T形梁配筋强度复核计算软件可得:4因此纵向顶板筋受力通过验算。③底板横向筋受力验算与底板纵向配筋验算相似,采用单侧单支腿为研究对象,纵向长度以1.8m为单元体,则底板基础横向所受最大弯矩M二qb/2,其中q二F/1.2=18.125/1.2=15.1t/m=151kN/m,l=0.45m,则Mmax=15.29kN•根据T形梁配筋强度复核计算软件可得:最大弯矩地基反力Q15结果邇过验鲨最大弯矩(KK.U济汪厉计籃高度lm)01075□18=强度复主筋直径(根)012=受拉钢箴儘积f如殳了配筋率(肋6异T型梁计算因此横向底板板筋受力通过验算。④基础抗剪验算由于龙门吊轨道采用铁路用钢轨,且钢轨沿基础顶面紧贴设置,因钢轨的抗剪强度满足要求,故龙门吊轨道T形基础的抗剪不需验算。五、总结综上所述,本工程龙门吊轨道T形基础的顶、底板的配筋均满足要求。广配註计直E强彥复械D32E34
