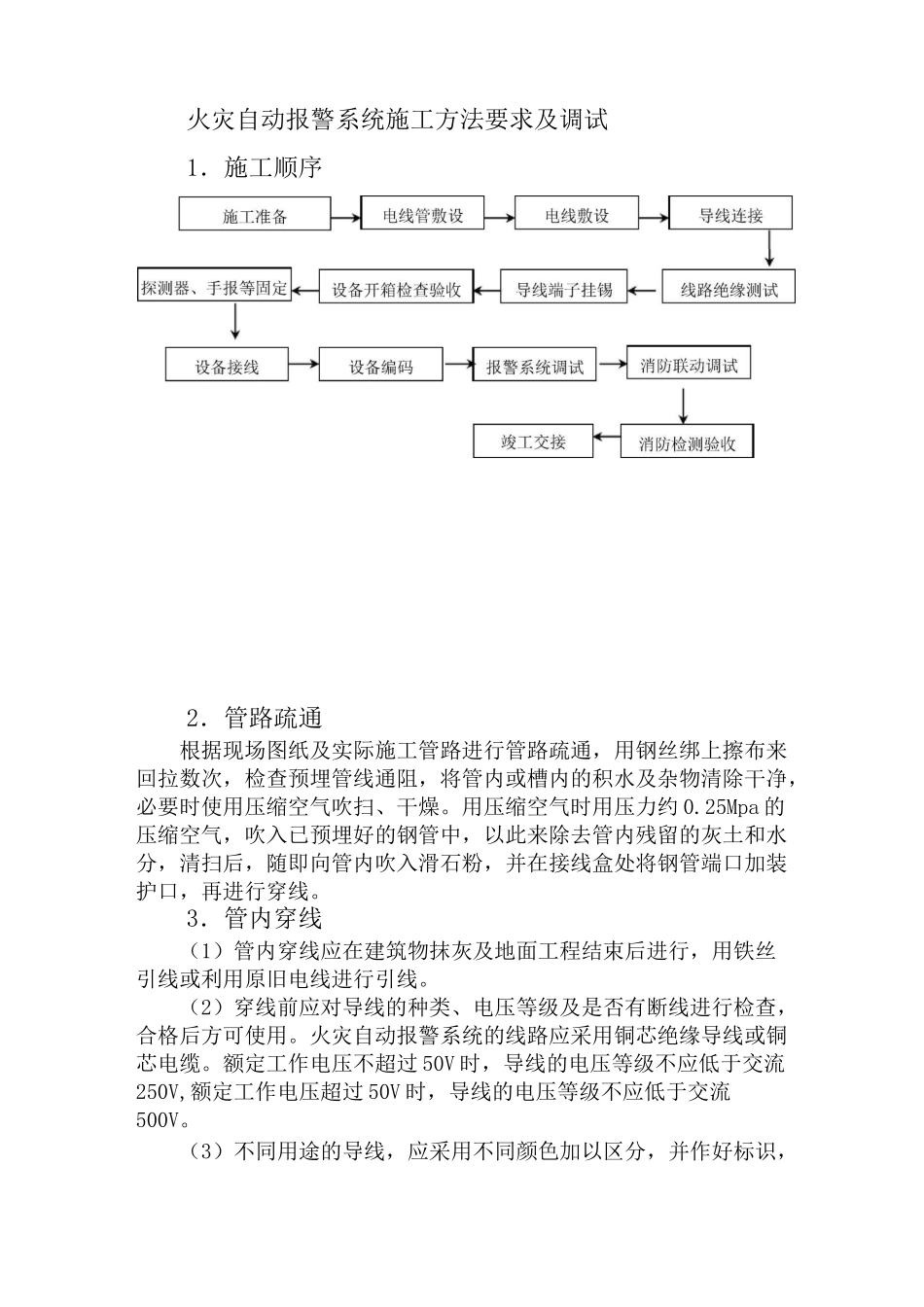

最新资料，word文档，可以自由编辑！！精品文档下载本页是封面，下载后可以删除!】火灾自动报警系统施工方法要求及调试1．施工顺序2．管路疏通根据现场图纸及实际施工管路进行管路疏通，用钢丝绑上擦布来回拉数次，检查预埋管线通阻，将管内或槽内的积水及杂物清除干净，必要时使用压缩空气吹扫、干燥。用压缩空气时用压力约0.25Mpa的压缩空气，吹入已预埋好的钢管中，以此来除去管内残留的灰土和水分，清扫后，随即向管内吹入滑石粉，并在接线盒处将钢管端口加装护口，再进行穿线。3．管内穿线（1）管内穿线应在建筑物抹灰及地面工程结束后进行，用铁丝引线或利用原旧电线进行引线。（2）穿线前应对导线的种类、电压等级及是否有断线进行检查，合格后方可使用。火灾自动报警系统的线路应采用铜芯绝缘导线或铜芯电缆。额定工作电压不超过50V时，导线的电压等级不应低于交流250V,额定工作电压超过50V时，导线的电压等级不应低于交流500V。（3）不同用途的导线，应采用不同颜色加以区分，并作好标识，但同种用途的导线颜色应一致。（4）导线在管内或线槽内不得有接头或扭绞，其接头在接线盒内用焊接或端子连接。在管口处应加护口，以防损伤导线。（5）管路敷设经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）时应采取补偿措施。（6）横向敷设的报警系统传输线路如采用穿管布线时，不同防火分区的线路不宜穿入同一根管内。（7）弱电线路的电缆竖井，与强电线路的电缆竖井分别设置。如受条件限制必须合用时，弱电与强电线路应分别布置在竖井两侧。（8）穿管绝缘导线或电缆的总截面积，不应超过管内截面积的40%。（9）探测器的连接导线必须可靠，用压接或焊接。当采用焊接时，不得使用带腐蚀性的助焊剂。探测器的“+”线应为红色，“-”线应为蓝色，其余线应根据不同用途采用其它颜色区分，但同一工程中相同用途的导线颜色应一致。其余线色标参照中国建筑工业出版社出版的《建筑安装工程施工图集》第1册中“消防系统线路颜色选用表XFI-4。”（10）手动火灾报警按钮的外接导线，应留有不小于10cm的余量，且在其端部应有明显标志。（11）引入消防报警控制器的电缆或导线，应符合下列要求：①配线应整齐，避免交叉，并应固定牢靠；②电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹清晰不易褪色；③端子板的每个接线端，接线不得超过两根；④电缆芯和导线，应留有不小于20cm的余量；⑤导线应绑扎成束；⑥导线引入线穿线后，在进线管处应封堵。⑦控制器的主电源引入线，应直接与消防电源连接，严禁使用电源插头。（12）消防控制设备的外接导线，当采用金属软管作套管时，其长度不宜大于1m，并应采用管卡固定，其固定点间距不应大于0.5m。（13）消防控制设备外接导线的端部，应有明显标志。（14）系统接地线与保护接地线，必须分开设置，保护接地导体不得利用金属软管。（15）配线结束后，应进行绝缘电阻检查，其对地绝缘电阻不得低于20兆欧。（16）导线连接的接头不应增加电阻值，受力导线不应降低原机械强度，亦不能降低原绝缘强度，为满足上述要求，导线连接时应采取下述方法：①塑料导线4m以下时一般应使用剥削钳剥削掉导线绝缘层，如有编织的导线需用电工刀剥去外层编织层，并留有约12mm的绝缘层，线芯长度承受接线方法和要求的机械强度而定。②导线绝缘层并齐合拢，在距绝缘层约12mm处用其中一根线芯在另一根线芯缠绕5-7圈后剪断，把余头并齐折中回压在缠绕线上，并进行涮锡处理。③多股铜芯软线用螺栓压接时，应将软线芯扭紧做成眼圈状，或采用小铜鼻子压接，涮锡涂净后将其压平再用螺丝加垫紧牢固。④铜单股导线与针孔式接线桩连接（压线），要把连接的导线的线芯插入接线桩头针孔内，导线裸露出针孔l-2mm,针孔大于线芯直径1倍时需要折回头插入压接。如果是多股软铜丝，应扭紧涮锡，擦干净再压接。⑤导线连接的包扎：选用橡胶（或塑料）绝缘胶布从导线接头始端的完好绝缘层开始，缠绕1〜2个绝缘带宽度，再以半幅度重叠进行缠绕。在包扎过程中应尽可能的收紧绝缘带。最后在绝缘层上缠绕1〜2圈后，再进行回缠，同时在包扎过程中收紧胶布、导线接头处两端用黑胶布封严...
