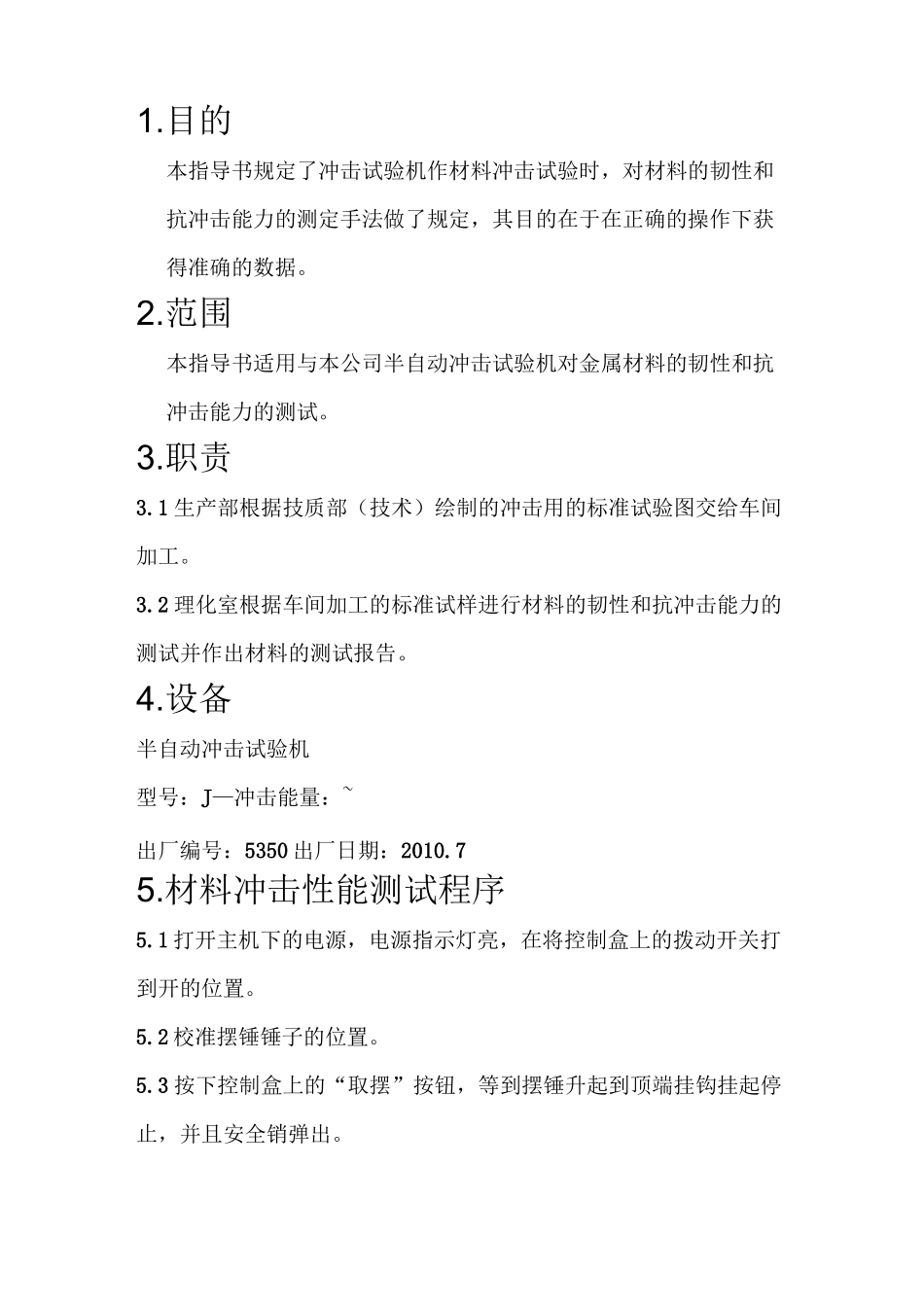

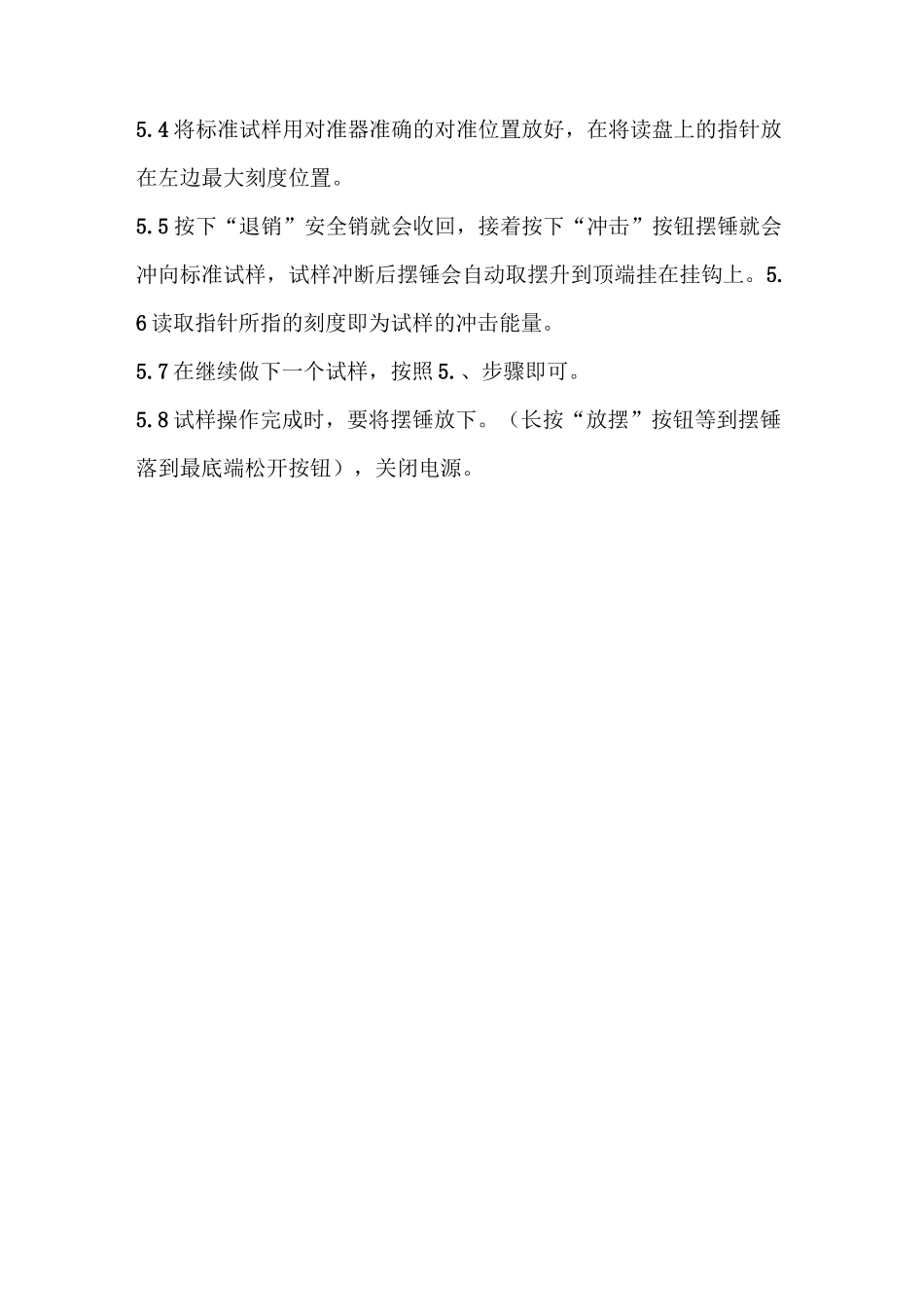

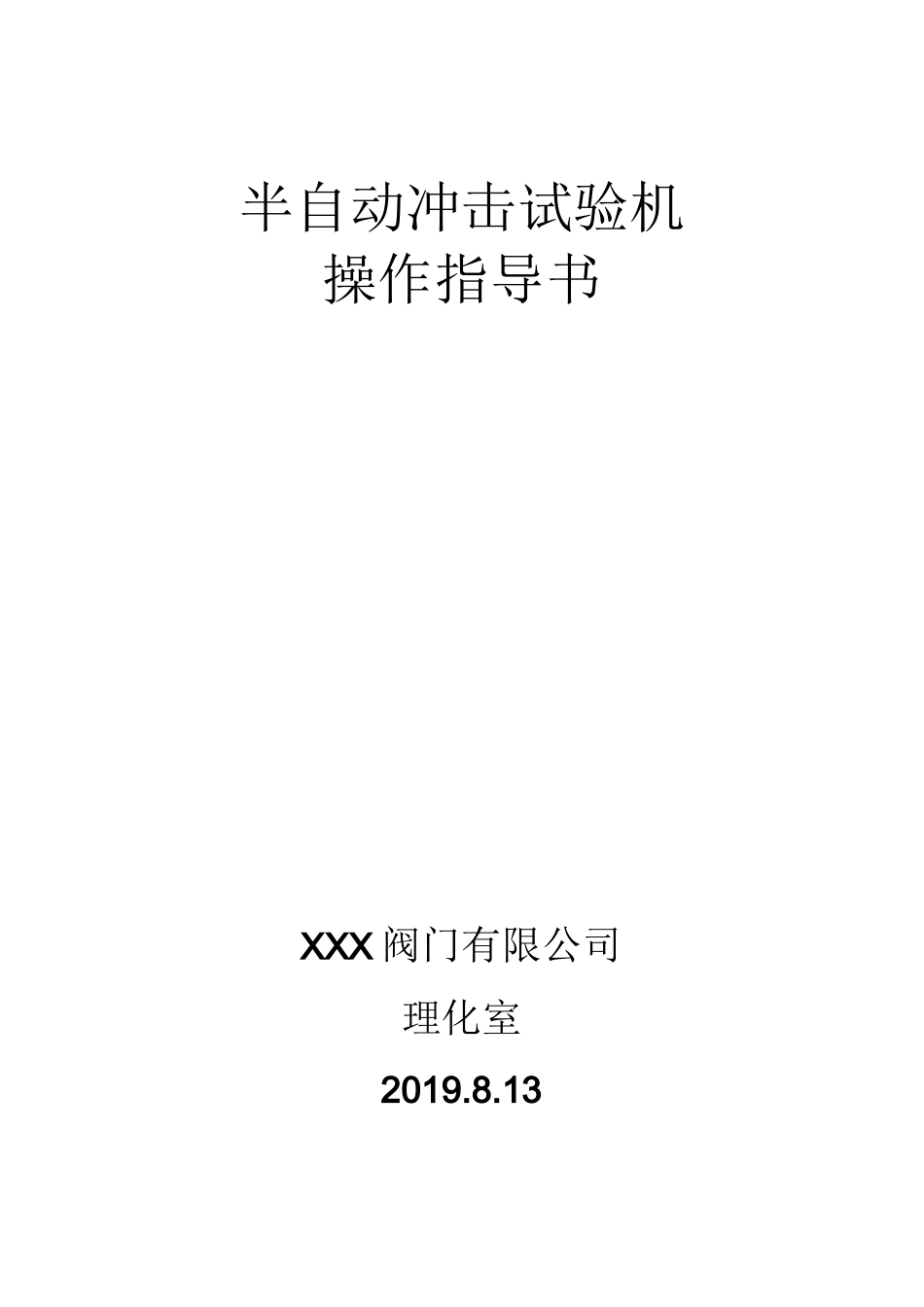

半自动冲击试验机操作指导书XXX阀门有限公司理化室2019.8.131.目的本指导书规定了冲击试验机作材料冲击试验时，对材料的韧性和抗冲击能力的测定手法做了规定，其目的在于在正确的操作下获得准确的数据。2.范围本指导书适用与本公司半自动冲击试验机对金属材料的韧性和抗冲击能力的测试。3.职责3.1生产部根据技质部（技术）绘制的冲击用的标准试验图交给车间加工。3.2理化室根据车间加工的标准试样进行材料的韧性和抗冲击能力的测试并作出材料的测试报告。4.设备半自动冲击试验机型号：J—冲击能量：~出厂编号：5350出厂日期：2010.75.材料冲击性能测试程序5.1打开主机下的电源，电源指示灯亮，在将控制盒上的拨动开关打到开的位置。5.2校准摆锤锤子的位置。5.3按下控制盒上的“取摆”按钮，等到摆锤升起到顶端挂钩挂起停止，并且安全销弹出。5.4将标准试样用对准器准确的对准位置放好，在将读盘上的指针放在左边最大刻度位置。5.5按下“退销”安全销就会收回，接着按下“冲击”按钮摆锤就会冲向标准试样，试样冲断后摆锤会自动取摆升到顶端挂在挂钩上。5.6读取指针所指的刻度即为试样的冲击能量。5.7在继续做下一个试样，按照5.、步骤即可。5.8试样操作完成时，要将摆锤放下。（长按“放摆”按钮等到摆锤落到最底端松开按钮），关闭电源。附件1：【1.制作标准试样（首先制作规格为10*10*55（mm）的标准冲击试样，通过冲击试样缺口手动拉床拉一个V形的槽（手动拉床操作规程：先把拉床的夹具清理干净，把试样放在拉床上面用夹子夹紧试样再把拉床的刀具从下向上拉。注意：必须的是刀具从下往上面拉伸V行槽）拉好了V形槽用刷子把槽刷干净，把试样拿到冲击试样缺口投影仪上观察拉的V形槽是否标准（投影仪的操作规程:取拉好的V形槽放在投影仪上面，按图3放置，用投影仪下方有一个能调节左右和前后的旋钮调节V形槽的基准使之与成像上面的基准线重合，再观看V形槽是否在成像图V形槽规定的波动范围内，成像的V形槽在规定的波动范围内则拉伸的V形槽是合格的，反之则是不合格的V形槽，重新用手动拉床拉过试样的V形槽。），在投影仪上显示我们所拉的槽是标准的V形槽后，就可以认定所拉的是标准的试样。）2.校准摆锤的位置（在来校准冲击试机，首先要校准锤子的中心在不中心的位置上（用图1的标准件放在冲击试验机的夹具上配合好夹紧标准件，把摆锤的锤子慢慢放在标准件上观看锤子是不是和V形槽重合完好如若没有调整锤子的位置直到锤子和标准件重合。把锤子的位置调整好了再把锤子升上去对好刻度刻度对在最大力的地方。注：摆锤有两个摆锤一个是150N力的小摆锤，一个是300N力的大摆锤。当冲击试验力大于100N左右就选择力大的摆锤来做冲击试验。小摆锤读里面红色的刻度，大摆锤读外面黑色的刻度。）3.校准试样位置和做冲击实验（在把拉好的试样放在冲击试验机的夹具上，在用图2的标准件把试样的位置对好（把试样按照图4的方法放好，在把图2的标准件放在后面校准试样的位置（图2的V形槽和标准试样的V形槽重合即可），试样位置对好后就可以做冲击试验了）。】（注：冲击实验机工作的时候摆锤旋转这一侧范围内不能站人，只能在摆锤旋转的另一侧观看，以免伤到人）4.冲击试验完成后一定要把摆锤放下来，因为摆锤是通过挂钩挂在上面的而且两者的接触不是很打，平时不用的时候有人不小心摇晃了摆锤可能会导致摆锤下落伤到人。而且还对摆锤防护销的寿命产生的影响。图1图2图3图4
