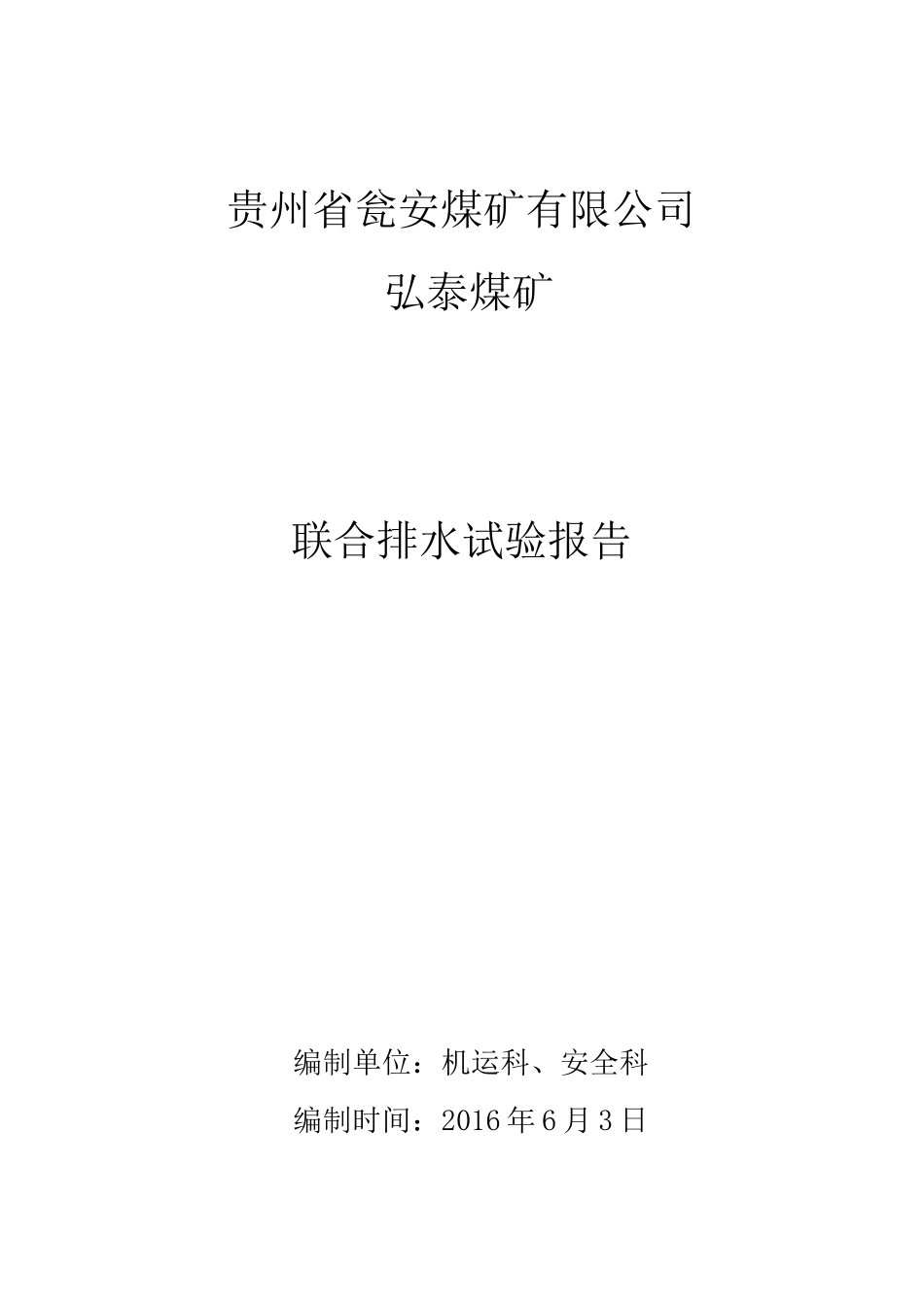

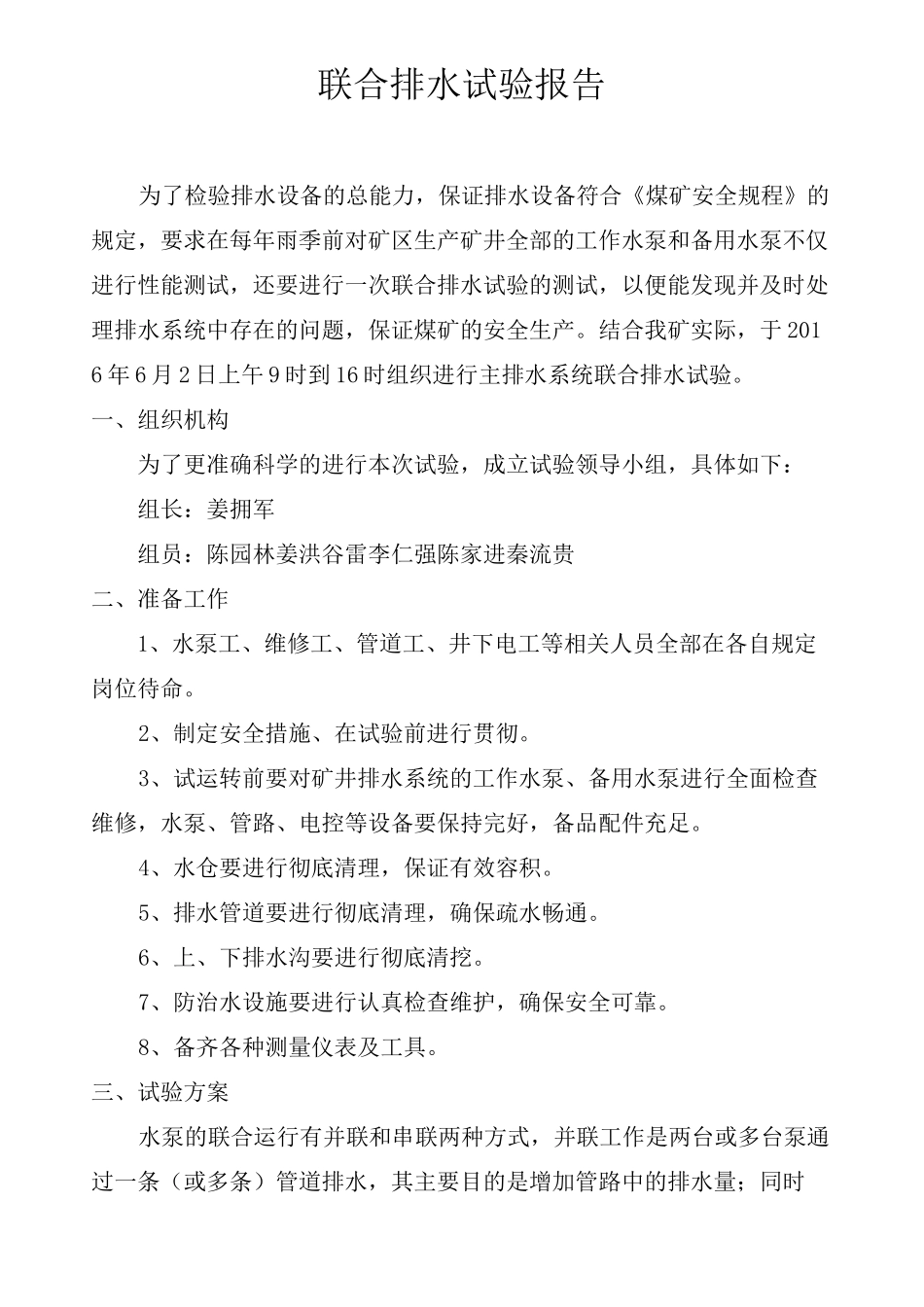

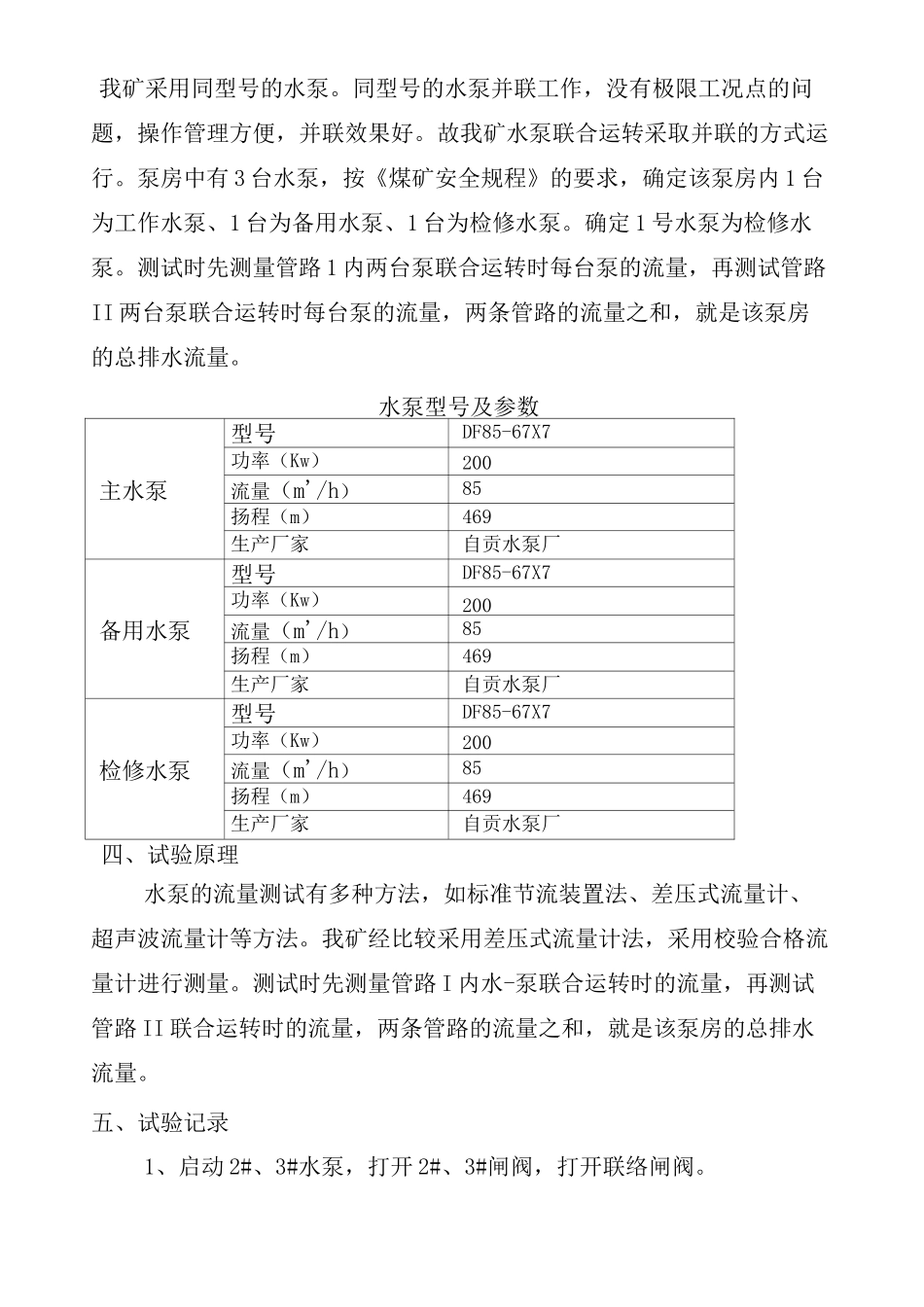

贵州省瓮安煤矿有限公司弘泰煤矿联合排水试验报告编制单位：机运科、安全科编制时间：2016年6月3日联合排水试验报告为了检验排水设备的总能力，保证排水设备符合《煤矿安全规程》的规定，要求在每年雨季前对矿区生产矿井全部的工作水泵和备用水泵不仅进行性能测试，还要进行一次联合排水试验的测试，以便能发现并及时处理排水系统中存在的问题，保证煤矿的安全生产。结合我矿实际，于2016年6月2日上午9时到16时组织进行主排水系统联合排水试验。一、组织机构为了更准确科学的进行本次试验，成立试验领导小组，具体如下：组长：姜拥军组员：陈园林姜洪谷雷李仁强陈家进秦流贵二、准备工作1、水泵工、维修工、管道工、井下电工等相关人员全部在各自规定岗位待命。2、制定安全措施、在试验前进行贯彻。3、试运转前要对矿井排水系统的工作水泵、备用水泵进行全面检查维修，水泵、管路、电控等设备要保持完好，备品配件充足。4、水仓要进行彻底清理，保证有效容积。5、排水管道要进行彻底清理，确保疏水畅通。6、上、下排水沟要进行彻底清挖。7、防治水设施要进行认真检查维护，确保安全可靠。8、备齐各种测量仪表及工具。三、试验方案水泵的联合运行有并联和串联两种方式，并联工作是两台或多台泵通过一条（或多条）管道排水，其主要目的是增加管路中的排水量；同时我矿采用同型号的水泵。同型号的水泵并联工作，没有极限工况点的问题，操作管理方便，并联效果好。故我矿水泵联合运转采取并联的方式运行。泵房中有3台水泵，按《煤矿安全规程》的要求，确定该泵房内1台为工作水泵、1台为备用水泵、1台为检修水泵。确定1号水泵为检修水泵。测试时先测量管路1内两台泵联合运转时每台泵的流量，再测试管路II两台泵联合运转时每台泵的流量，两条管路的流量之和，就是该泵房的总排水流量。水泵型号及参数主水泵型号DF85-67X7功率（Kw）200流量（m'/h）85扬程（m）469生产厂家自贡水泵厂备用水泵型号DF85-67X7功率（Kw）200流量（m'/h）85扬程（m）469生产厂家自贡水泵厂检修水泵型号DF85-67X7功率（Kw）200流量（m'/h）85扬程（m）469生产厂家自贡水泵厂四、试验原理水泵的流量测试有多种方法，如标准节流装置法、差压式流量计、超声波流量计等方法。我矿经比较采用差压式流量计法，采用校验合格流量计进行测量。测试时先测量管路I内水-泵联合运转时的流量，再测试管路II联合运转时的流量，两条管路的流量之和，就是该泵房的总排水流量。五、试验记录1、启动2#、3#水泵，打开2#、3#闸阀，打开联络闸阀。2、待水泵运行正常，排水流量正常后，开始计时。3、试验结果如下：实际联合运行时间：1小时30分；管路I流量：79m3管路II流量：76m3联合运行总流量：155m3每小时联合排水量：155m32#水泵电机电压：最大值697V，最小值674V；3#水泵电机电压：最大值697V，最小值672V；2#水泵电机电流：最大值180A，最小值176A；3#水泵电机电流：最大值178A，最小值175A；2#水泵电机温度：最大值21°C；3#水泵电机温度：最大值23C；六、试验结果分析按《煤矿安全规程》规定：工作水泵和备用水泵的总能力应能在20h内排出矿井24h的最大涌水量。因为我矿的水泵在同一泵房的水泵为同型号的水泵，相同性能的两台水泵可以二条管同时工作，管道中的总流量为两台水泵流量之和，即Qh二Q2+Q3，则该水平泵房的总的流量为：QH=QI+QII二Q2+Q3式中Q——联合排水总流量；QI，QII——管路I,II的流量；Q2，Q3——2#、3#水泵的流量。该排水系统工作水泵和备用水泵20h的联合排水能力为：Q=20Qh=20X155m3=3100m3；查阅地质资料我矿的每小时平均涌水量36m3,矿井最大日涌水量QE为24hX36m3/h=864m3。同该排水系统工作水泵和备用水泵联合运行20h的排水能力比较20Qh/3100m3〉QE/864m3，该排水系统的联合排水能力符合《煤矿安全规程》二百七十八条的要求。同时在水泵联合运行中，水泵、水管、闸阀、排水用的配电设备和输电线路运行正常，能够满足水泵联合运转的需求。贵州省瓮安煤矿有限公司弘泰煤矿二零一六年六月三日水泵联合排水试验安全技术措施一、概述：根据《煤矿安全规程》第二百七十八条之规定：矿井涌水量增加到最大涌水量时，...
