汽车发动机构造与维修PPT完整全套教学课件VIP免费

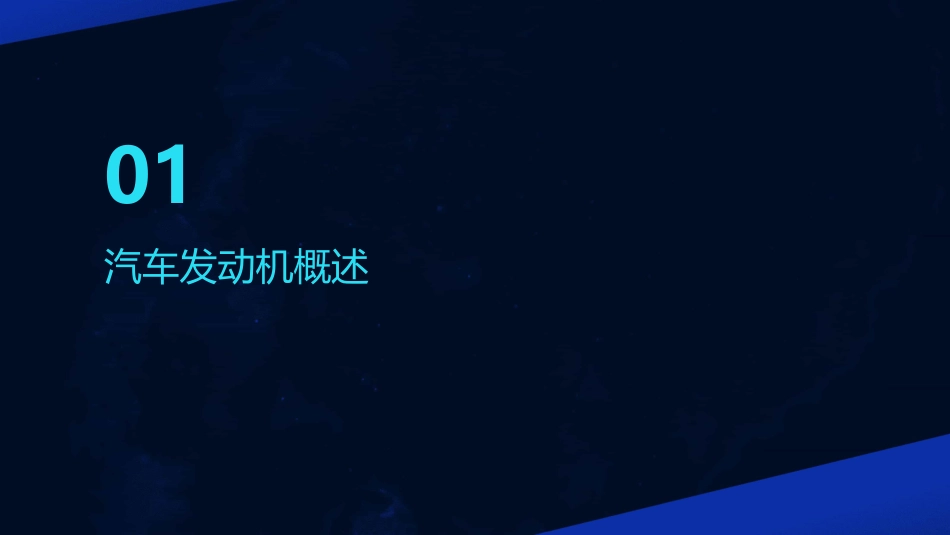

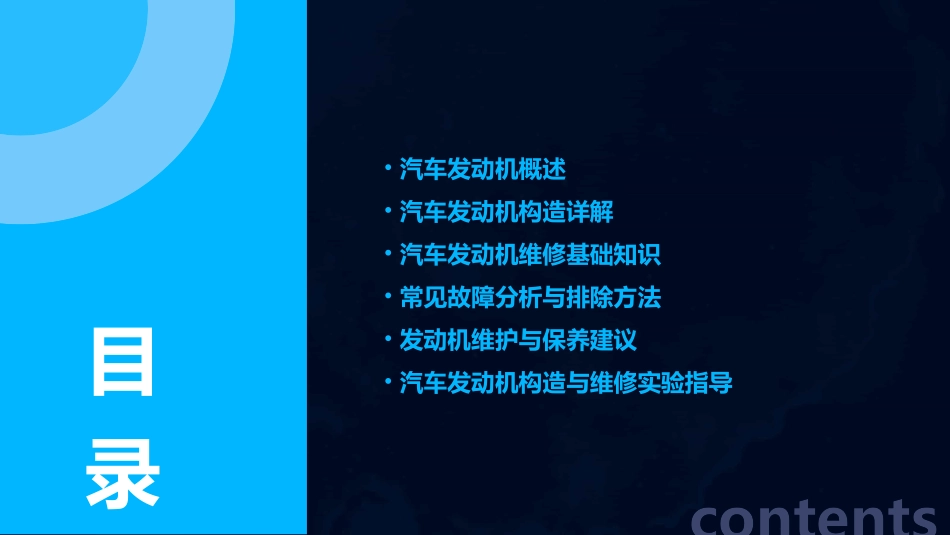

汽车发动机构造与维修PPT完整全套教学课件•汽车发动机概述•汽车发动机构造详解•汽车发动机维修基础知识•常见故障分析与排除方法•发动机维护与保养建议•汽车发动机构造与维修实验指导contents目录01汽车发动机概述发动机是一种将燃料内能转化为机械能的装置，为汽车提供动力。定义根据燃料类型和工作原理，发动机可分为汽油发动机、柴油发动机、气体发动机等。分类发动机的定义与分类吸气冲程压缩冲程做功冲程排气冲程发动机的基本工作原理01020304活塞向下运动，吸入空气和燃油混合物。活塞向上运动，压缩混合气，提高温度和压力。火花塞点燃混合气，产生高温高压气体推动活塞向下运动，输出动力。活塞再次向上运动，将废气排出汽缸。以蒸汽机和外燃机为主，效率低、体积大。早期发动机以汽油和柴油为燃料，效率高、体积小、重量轻。内燃机的出现采用电子技术、涡轮增压等技术，提高动力性、经济性和排放性能。现代化发动机汽车发动机的发展历程02汽车发动机构造详解曲柄连杆机构组成由机体组、活塞连杆组和曲轴飞轮组三部分组成。功能将活塞的往复运动转变为曲轴的旋转运动，同时将作用于活塞上的力转变为曲轴对外输出的转矩，以驱动汽车车轮转动。工作原理曲柄连杆机构在作功行程中，高温、高压燃气推动活塞向下运动，并通过连杆使曲轴旋转，对外输出功。功能按照发动机的工作顺序和工作过程，定时开启和关闭进气门和排气门，使可燃混合气或空气进入气缸，并将废气从气缸内排出，实现换气过程。组成由气门组、气门传动组和气门驱动组组成。工作原理配气机构通过凸轮轴驱动气门按时开闭，以保证发动机的正常换气。配气机构123由燃油箱、燃油泵、燃油滤清器、喷油器等组成。组成根据发动机的要求，配制出一定数量和浓度的混合气，供入气缸，并将燃烧后的废气从气缸内排出到大气中去。功能燃油供给系统通过喷油器将燃油喷入进气道或气缸内，与空气混合后形成可燃混合气。工作原理燃油供给系统由机油泵、机油滤清器、机油冷却器、油道等组成。组成向作相对运动的零件表面输送定量的清洁润滑油，以实现液体摩擦，减小摩擦阻力，减轻机件的磨损。并对零件表面进行清洗和冷却。功能润滑系统通过机油泵将机油从油底壳中吸出，经过机油滤清器过滤后，通过油道输送到各个需要润滑的部件表面。工作原理润滑系统组成01由水泵、散热器、风扇、节温器、水套等组成。功能02将受热零件吸收的部分热量及时散发出去，保证发动机在最适宜的温度状态下工作。工作原理03冷却系统通过水泵驱动冷却液在发动机水套内循环流动，将热量带走并通过散热器散发到空气中。同时节温器控制冷却液的循环路径和流量，确保发动机在适宜的温度下工作。冷却系统03汽车发动机维修基础知识03工具与设备的使用方法和注意事项详细介绍各种工具和设备的使用方法和注意事项，以确保维修过程的安全和效率。01发动机维修常用工具包括扳手、螺丝刀、锤子等基础工具，以及专用工具如活塞环钳、气门弹簧钳等。02发动机维修常用设备包括发动机吊架、气缸压力表、喷油器清洗机等专用设备。维修工具与设备介绍发动机故障现象与原因分析列举常见的发动机故障现象，并分析其可能的原因，为故障诊断提供依据。发动机故障诊断流程介绍发动机故障诊断的基本流程，包括听取客户描述、观察故障现象、使用诊断仪器等步骤。发动机故障诊断技巧与经验分享分享一些实用的发动机故障诊断技巧和经验，帮助维修人员快速准确地定位故障。发动机故障诊断方法发动机拆卸步骤与注意事项详细讲解发动机的拆卸步骤，包括拆卸气缸盖、油底壳、曲轴等部件，并强调拆卸过程中的注意事项。发动机装配流程与要点介绍发动机的装配流程，包括清洗零件、检查配合间隙、安装活塞环等步骤，并强调装配过程中的要点和注意事项。发动机拆卸前的准备工作介绍拆卸发动机前的准备工作，如断开电源、排空冷却液等。发动机拆卸与装配流程04常见故障分析与排除方法启动困难故障分析检查蓄电池电量，必要时充电或更换蓄电池。检查点火线圈、火花塞等点火系统部件，确保正常工作。检查燃油泵、喷油嘴等燃油系统部件，确保燃油供应正常。检查发动机气缸压力、气门间隙等机...
