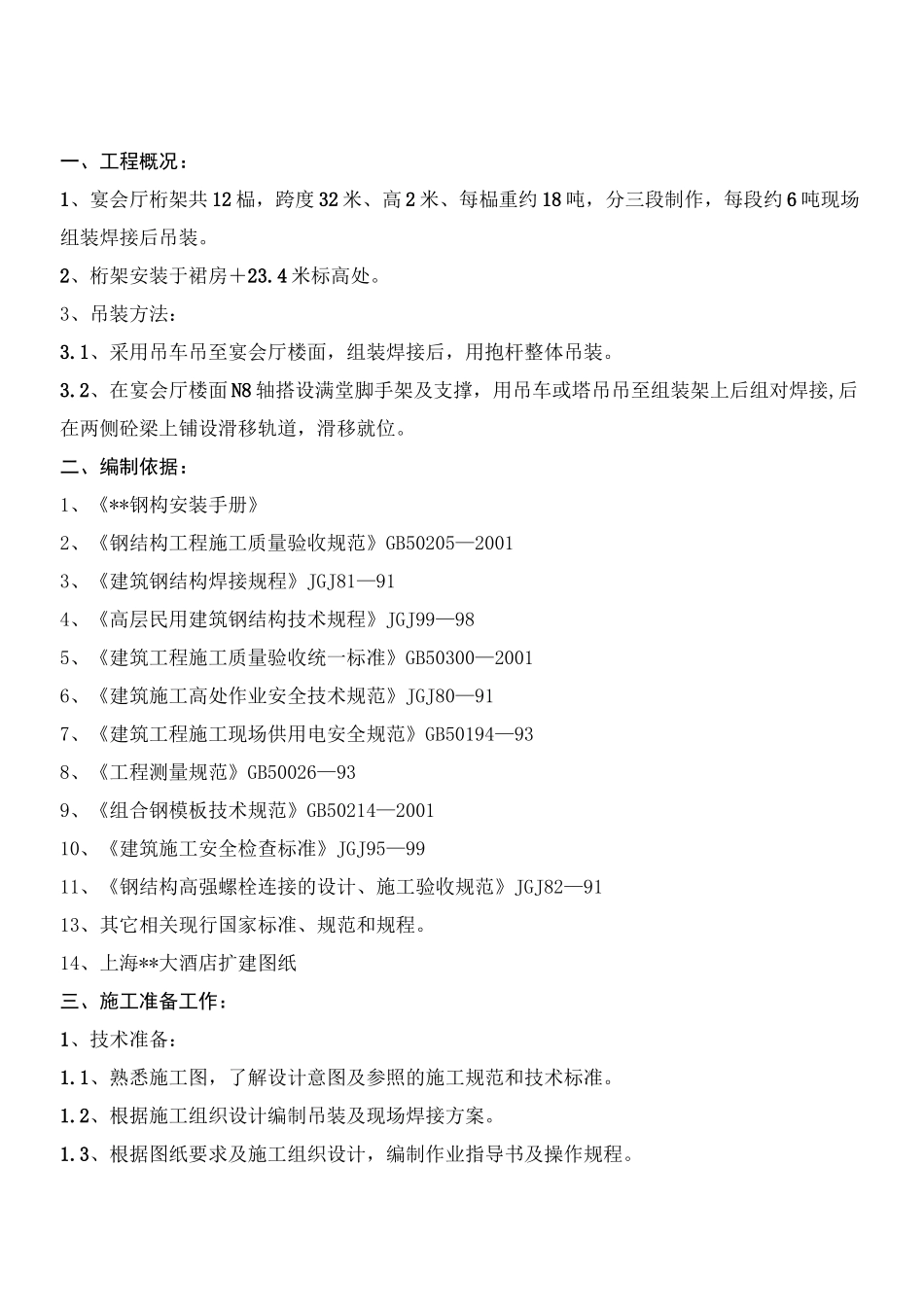

恶失4嘶W倒駅冬栗Hxx一、工程概况：1、宴会厅桁架共12榀，跨度32米、高2米、每榀重约18吨，分三段制作，每段约6吨现场组装焊接后吊装。2、桁架安装于裙房＋23.4米标高处。3、吊装方法：3.1、采用吊车吊至宴会厅楼面，组装焊接后，用抱杆整体吊装。3.2、在宴会厅楼面N8轴搭设满堂脚手架及支撑，用吊车或塔吊吊至组装架上后组对焊接,后在两侧砼梁上铺设滑移轨道，滑移就位。二、编制依据：1、《**钢构安装手册》2、《钢结构工程施工质量验收规范》GB50205—20013、《建筑钢结构焊接规程》JGJ81—914、《高层民用建筑钢结构技术规程》JGJ99—985、《建筑工程施工质量验收统一标准》GB50300—20016、《建筑施工高处作业安全技术规范》JGJ80—917、《建筑工程施工现场供用电安全规范》GB50194—938、《工程测量规范》GB50026—939、《组合钢模板技术规范》GB50214—200110、《建筑施工安全检查标准》JGJ95—9911、《钢结构高强螺栓连接的设计、施工验收规范》JGJ82—9113、其它相关现行国家标准、规范和规程。14、上海**大酒店扩建图纸三、施工准备工作：1、技术准备：1.1、熟悉施工图，了解设计意图及参照的施工规范和技术标准。1.2、根据施工组织设计编制吊装及现场焊接方案。1.3、根据图纸要求及施工组织设计，编制作业指导书及操作规程。1.4、对所有持证特殊工种进行技术交底和岗前技术培训。2、机械设备：本工程需要如下设备及工具，在吊装前进场。L汽车吊・EI=1订]J吊装讣没输魁12塔吊HA36B-、-1吊頁分段梅架用3卷扬机3T二、桁架移位用4超芦波探伤机1经纬仪厶I::]JS3厶17.11711Z\8角向磨光机4>125、：、I::]9L-4103隔L：1JJJ:iXn'-J张12只lii13小IT22J1卸扣及绳F等士1丁'.工若干L5M2厂3。16如屮2支1【；17扳手等若干xdiJ札3、材料准备:根据施工图及施工组织设计要求，编制材料进场计划。本工程吊装辅材用量（计划）如下：1电焊条E4丽J4XE5G16J^O6吨1焊接用2氧气203乙焕气瓶10斗油漆红丹Kg5（）补漆用■钢管架子管米5000h扣件各型g1若干U木根50工字钢H300米72滑移用9轻轨14#米72滑移用1U钢板8=20米2211槽钢16#米2412秒轮片*125片2004、劳动力按排：投入劳动力40人，另根据施工进度情况调整人员。1吊车司机人4含塔吊司机2测量工人23起重工人64安装工人85电焊工人66气焊工人27电工人18架子工人5型制造起重量/工作幅80000kg/吊臂长度主12~44行驶速55km/最大爬坡15度自63000k外型尺寸（长*宽*15400X3000X3900mm9油漆工人110附工人411探伤工人15、临时设施及现场按排：办公用房由总包公司提供，焊条及小型工具放在现场仓库内，工人住宿在施工区域外租房。吊装及焊接施工用电约60KW,在配电房单独装表计量。用1根50mm2电缆引进现场配电箱。四、吊装方案：（一）、采用吊车吊至宴会厅楼面,组装焊接后,用抱杆整体吊装：1、吊装机械：开始吊装采用一台80吨汽车吊及抱杆（卷扬机）NK800型80吨汽车吊性能参数如下：NK800日本加藤制作所主吊机负荷量作业半径5m10m15m20m额定起重量56吨19.20吨7.60吨5.60吨2、吊机行走路线：吊机行走路线详见附图1-1。3、吊装工艺：施工流程：自N9至N3轴方向拼装、焊接及吊装（见附图1-2）。3.1、在楼层及柱、梁混凝土达到70％强度后开始组装及吊装。3.2、拼装在下层柱的楼面位置，楼面荷载为400kg/m2，构件重18000kg，拼装面宽2米、长30米，面积60平方米，荷载300kg/m2。3.3、在砼楼面铺好枕木及滑移钢轨后，用汽车吊将分段桁架吊至楼面，用3吨卷扬机牵引至组装位置（见附图1-3）。3.4、组对后检查测量结果，看偏差是否符合规范要求，后进行焊接及超声波探伤检验，合格后方可吊装。3.5、吊装采用自制门型抱杆配3吨卷扬机吊装。（二）、空中组装、滑移就位：1、吊装机械：应采用一台HA36B塔吊（沈阳建机）如无塔吊可用一台200T汽车吊进行吊装作业。1.1、200吨汽车吊性能参数如下：型号TC2000制造厂德国迪玛克起重量/工作幅度吊臂长度主臂200000kg/6m12~90m副臂行驶速度18~72m61.9km/h最大爬坡度17度自重79000kg外型尺寸（长*宽*高）18700X2503X3950mm主吊机负荷量主臂36m、副臂36m作业半径12m20m30m42m额定起重量110吨68吨41吨27吨3、主吊机行走路线：主吊机行走...
