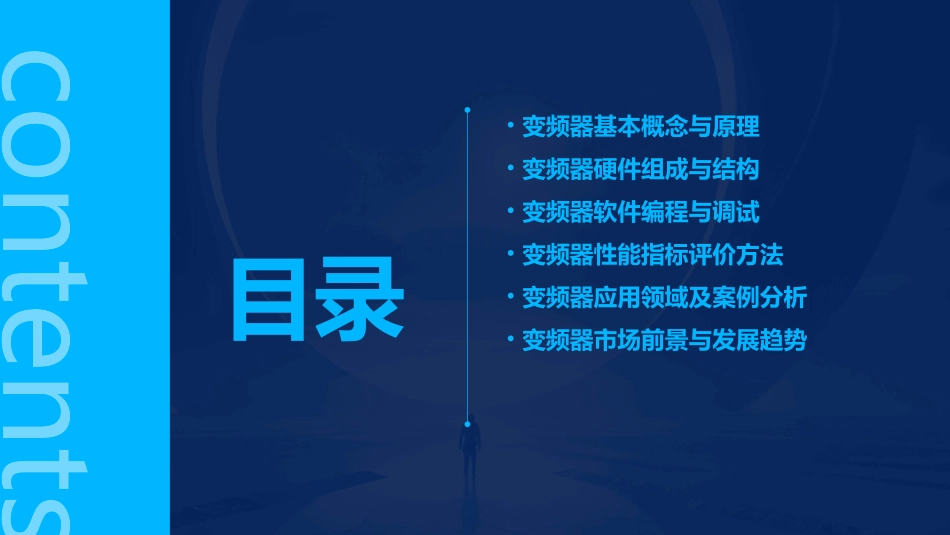

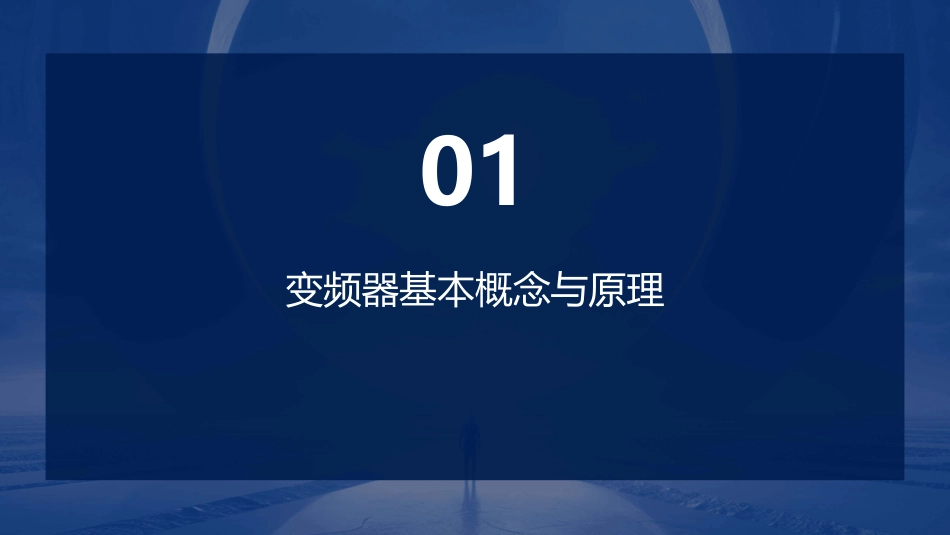

《第七章变频器》PPT课件contents目录•变频器基本概念与原理•变频器硬件组成与结构•变频器软件编程与调试•变频器性能指标评价方法•变频器应用领域及案例分析•变频器市场前景与发展趋势01变频器基本概念与原理变频器是一种电力电子设备，通过改变电源频率来控制交流电动机的速度和转矩。变频器定义通过改变电源频率，实现对交流电动机的无级调速，满足生产工艺对速度的要求，同时达到节能的目的。调速节能变频器调速精度高，响应速度快，可显著提高生产设备的运行效率。提高生产效率变频器可减小电动机启动时的冲击电流，降低对电网的冲击，同时减少机械传动部件的磨损和噪音，改善工作环境。改善工作环境变频器定义及作用变频器主电路包括整流器、滤波器和逆变器等部分。整流器将交流电转换为直流电，滤波器对直流电进行平滑滤波，逆变器再将直流电转换为频率可调的交流电。主电路控制电路是变频器的核心部分，包括微处理器、驱动电路、检测电路等。微处理器根据设定的控制算法和参数，生成PWM控制信号，驱动逆变器输出相应的电压和频率。同时，检测电路对电动机的电流、电压、速度等参数进行实时监测，确保电动机稳定运行。控制电路变频器工作原理变频器分类与特点精度高变频器调速精度高，可实现对电动机的精确控制。调速范围宽变频器可实现无级调速，调速范围宽，满足各种生产工艺对速度的要求。分类根据变换环节的不同，变频器可分为交-直-交变频器和交-交变频器两大类。其中，交-直-交变频器应用最为广泛。响应速度快变频器响应速度快，可快速响应负载变化，保持电动机稳定运行。节能效果显著通过改变电源频率，实现对电动机的无级调速，节能效果显著。02变频器硬件组成与结构整流电路滤波电路逆变电路制动电路主电路结构及功能01020304将交流电转换为直流电，为逆变电路提供稳定的直流电压。平滑直流电压中的脉动成分，减小电压波动。将直流电转换为频率和电压可调的交流电，驱动电动机运转。在电动机减速或停车时，将再生电能回馈给电网或消耗在制动电阻上。实现各种控制算法，生成PWM波形。微处理器检测电动机的电压、电流、转速等参数，为微处理器提供反馈信号。检测电路将微处理器生成的PWM波形放大，驱动逆变电路的开关器件。驱动电路监测变频器的工作状态，当出现过压、欠压、过流、过热等故障时，及时切断电源，保护变频器不受损坏。保护电路控制电路组成及功能辅助电路作用与设计为控制电路提供稳定的工作电压。显示变频器的工作状态、故障信息等，方便用户了解变频器的工作情况。实现变频器与上位机之间的数据通信，方便用户进行远程监控和操作。如风扇驱动电路、温度检测电路等，用于提高变频器的散热性能和可靠性。电源电路显示电路通信接口电路其他辅助电路03变频器软件编程与调试根据变频器型号选择对应的编程软件，并安装在计算机上。安装编程软件连接变频器配置通信参数通过USB或以太网等接口连接变频器和计算机。设置计算机的通信端口、波特率等参数，确保与变频器正常通信。030201软件编程环境搭建程序编写与调试方法编写控制程序使用编程软件编写控制程序，实现对变频器的启动、停止、调速等功能。编译与下载程序将编写好的程序进行编译，并下载到变频器中。调试程序通过监控界面观察变频器的运行状态，调整程序参数以达到预期效果。无法通信程序无法下载变频器无响应过流或过压故障常见故障诊断与处理检查连接线路、通信端口和通信参数设置是否正确。检查电源、控制信号和电机连接是否正常，以及程序是否存在逻辑错误。确认程序编译无误后，检查下载步骤和变频器存储空间是否充足。检查电机参数设置、负载情况和电源质量等因素，调整相应参数或采取保护措施。04变频器性能指标评价方法在额定电压下，变频器输出电压的波动范围应小于±1%。电压波动范围频率分辨率调速范围效率变频器输出的频率分辨率应达到0.01Hz。变频器在额定负载下，调速范围应达到1:100以上。在额定工况下，变频器的效率应大于95%。静态指标评价减速时间变频器从最高频率减速到0Hz所需的时间应小于1s。频率跟踪误差在动态过程中，变频器输出频率与给定频率之间的误差应小于±0.5...
