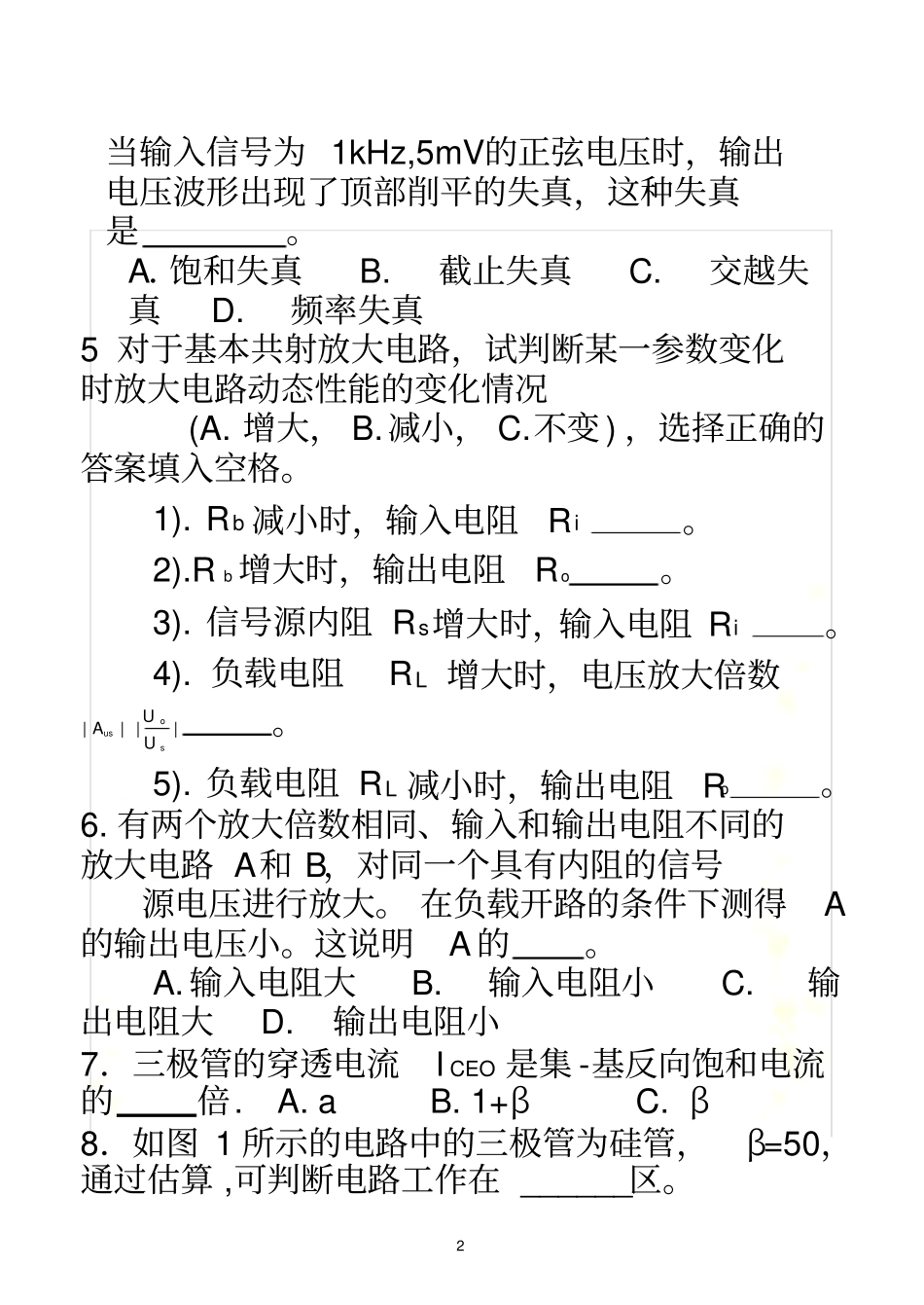

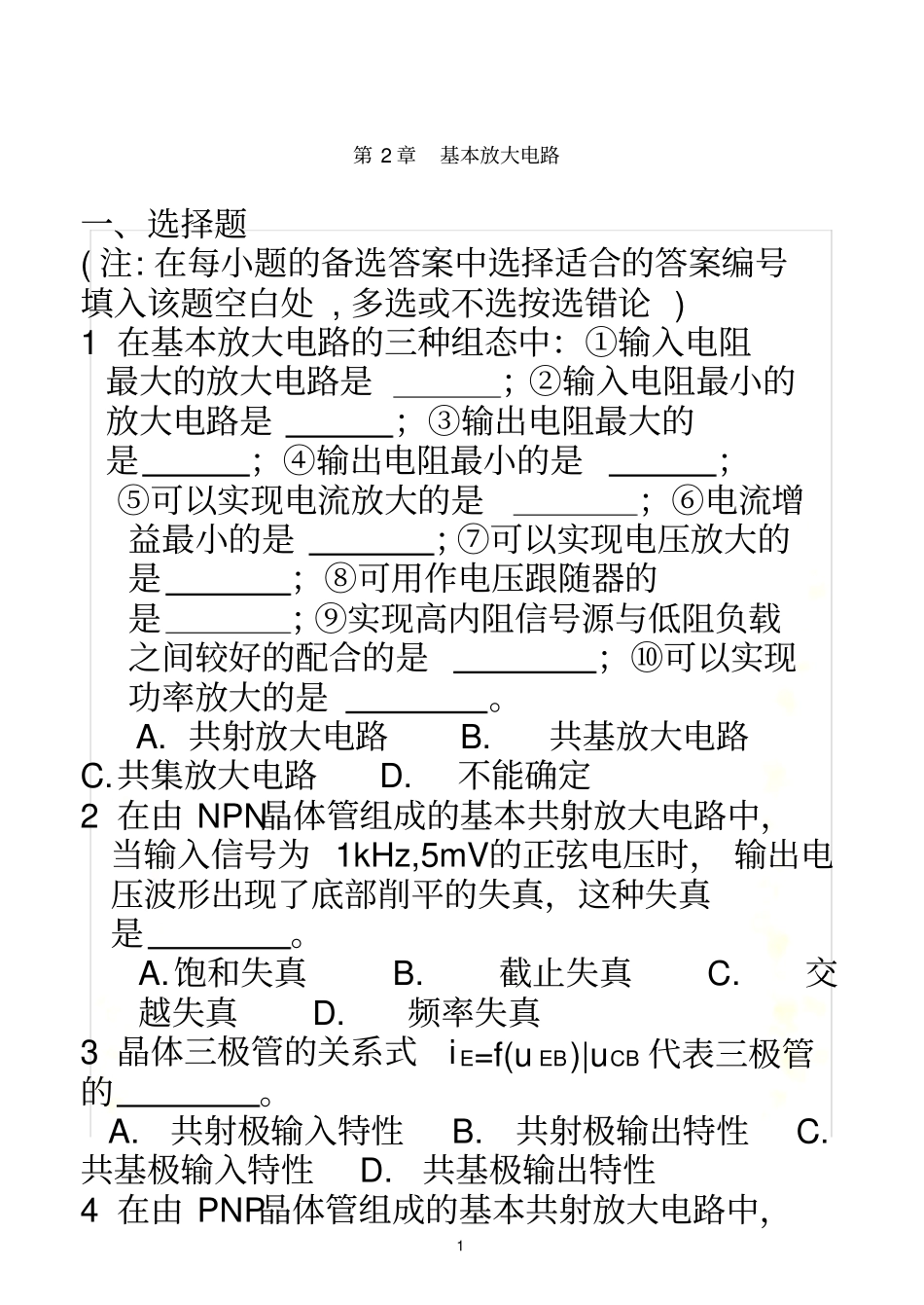

第2章-基本放大电路习题及答案1第2章基本放大电路一、选择题(注:在每小题的备选答案中选择适合的答案编号填入该题空白处,多选或不选按选错论)1在基本放大电路的三种组态中：①输入电阻最大的放大电路是；②输入电阻最小的放大电路是；③输出电阻最大的是；④输出电阻最小的是；⑤可以实现电流放大的是；⑥电流增益最小的是；⑦可以实现电压放大的是；⑧可用作电压跟随器的是；⑨实现高内阻信号源与低阻负载之间较好的配合的是；⑩可以实现功率放大的是。A.共射放大电路B.共基放大电路C.共集放大电路D.不能确定2在由NPN晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV的正弦电压时，输出电压波形出现了底部削平的失真，这种失真是。A.饱和失真B.截止失真C.交越失真D.频率失真3晶体三极管的关系式iE=f(uEB)|uCB代表三极管的。A.共射极输入特性B.共射极输出特性C.共基极输入特性D.共基极输出特性4在由PNP晶体管组成的基本共射放大电路中，2当输入信号为1kHz,5mV的正弦电压时，输出电压波形出现了顶部削平的失真，这种失真是。A．饱和失真B.截止失真C.交越失真D.频率失真5对于基本共射放大电路，试判断某一参数变化时放大电路动态性能的变化情况(A.增大，B.减小，C.不变)，选择正确的答案填入空格。1).Rb减小时，输入电阻Ri。2).Rb增大时，输出电阻Ro。3).信号源内阻Rs增大时，输入电阻Ri。4).负载电阻RL增大时，电压放大倍数||||oussUAU。5).负载电阻RL减小时，输出电阻Ro。6.有两个放大倍数相同、输入和输出电阻不同的放大电路A和B，对同一个具有内阻的信号源电压进行放大。在负载开路的条件下测得A的输出电压小。这说明A的。A.输入电阻大B.输入电阻小C.输出电阻大D.输出电阻小7．三极管的穿透电流ICEO是集-基反向饱和电流的倍.A.aB.1+βC.β8．如图1所示的电路中的三极管为硅管，β=50，通过估算,可判断电路工作在______区。3如图2所示的电路中的三极管为硅管，β=50，通过估算,可判断电路工作在______区。如图3所示的电路中的三极管为硅管，β=50，通过估算,可判断电路工作在______区。A.放大区B.饱和区C.截止区4图1图2图3图49如图4所示放大电路中，①若Rb=100kΩ，Rc=1.5kΩ，三极管的β=80，在静态时，该三极管处于_________；A.放大状态B.饱和状态C.截止状态D.倒置工作状态②集电极电阻Rc的作用是_________；A.放大电流B.调节IBQ5C.防止输出信号交流对地短路，把放大了的电流转换成电压D.调节ICQ③用直流电压表测得VCE≈VCC，可能是因为______；A.Rb开路B.RL短路C.Rc开路D.Rb过小④若VCC≈12V,Rc＝2kΩ,IC计算值为1mA，用直流电压表测得VCE＝8V，这说明_______；A.工作正常B.三极管c－e极间开路C.三极管b－e极间开路D.电容C2短路⑤当Rc、Rb的参数分别为_________时，该电路的静态工作点处在放大区，β=100；A.5.6kΩ,10kΩB.5.6kΩ,510kΩC.5.6kΩ,1MΩD.100kΩ,1MΩ⑥若仅当Rb增加时，VCEQ将______；若仅当Rc减小时，VCEQ将______；若仅当RL增加时，VCEQ将_____；若仅当β减小（换三极管）时，VCEQ将_____。A.增大B.减小C.不变⑦若该电路原来发生了非线性失真，但在减小Rb以后，失真消失了，这失真必是_____；⑧若原来没有发生非线性失真，然而在换上一个β比原来大的三极管后，失真出现了，这个失真必定是_______；A.截止失真B.饱和失真C.双重失真D.交越失真⑨设VCC=12V，三极管β=50，VBE=0.7V，若要求ICQ=2mA，VCEQ=4V，则Rb=______；Rc=______。A.360kΩB.180kΩC.200kΩD.282.5kΩE.2kΩF.4kΩG.8kΩH.5.6kΩ610根据放大电路的组成原则，在下图5所示各电路中只有图_________具备放大条件。A.a)B.b)C.c)D.d)图511在下图6所示的各放大电路中，能实现正常放大的电路是_________。7图612在如图7所示射级偏置电路中，若上偏流电阻Rb1短路，则该电路中的三极管处于______。A.放大状态B.饱和状态C.截止状态D.倒置工作状态8图7图813在如图8所示共射放大电路中，三极管β＝50，VBE＝－0.2。问：当开关与A处相接时，三极管处于_________状态；当开关与B处相接时，三极管处于_________状态。A.放大区B.饱和区C.截止区D.倒置914图9(b)示出了图9(a)固定偏流放大电路中三极管的输...
