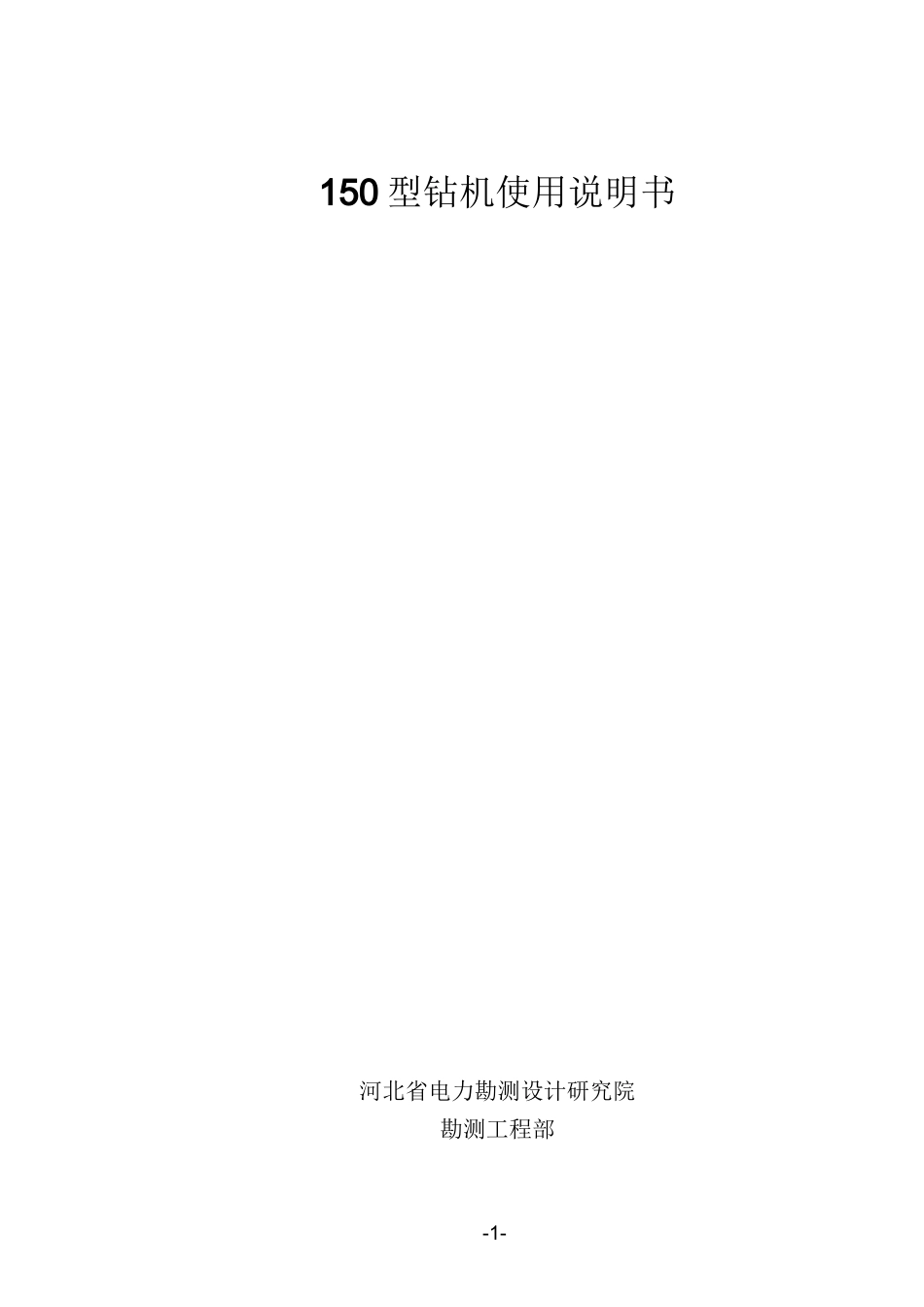

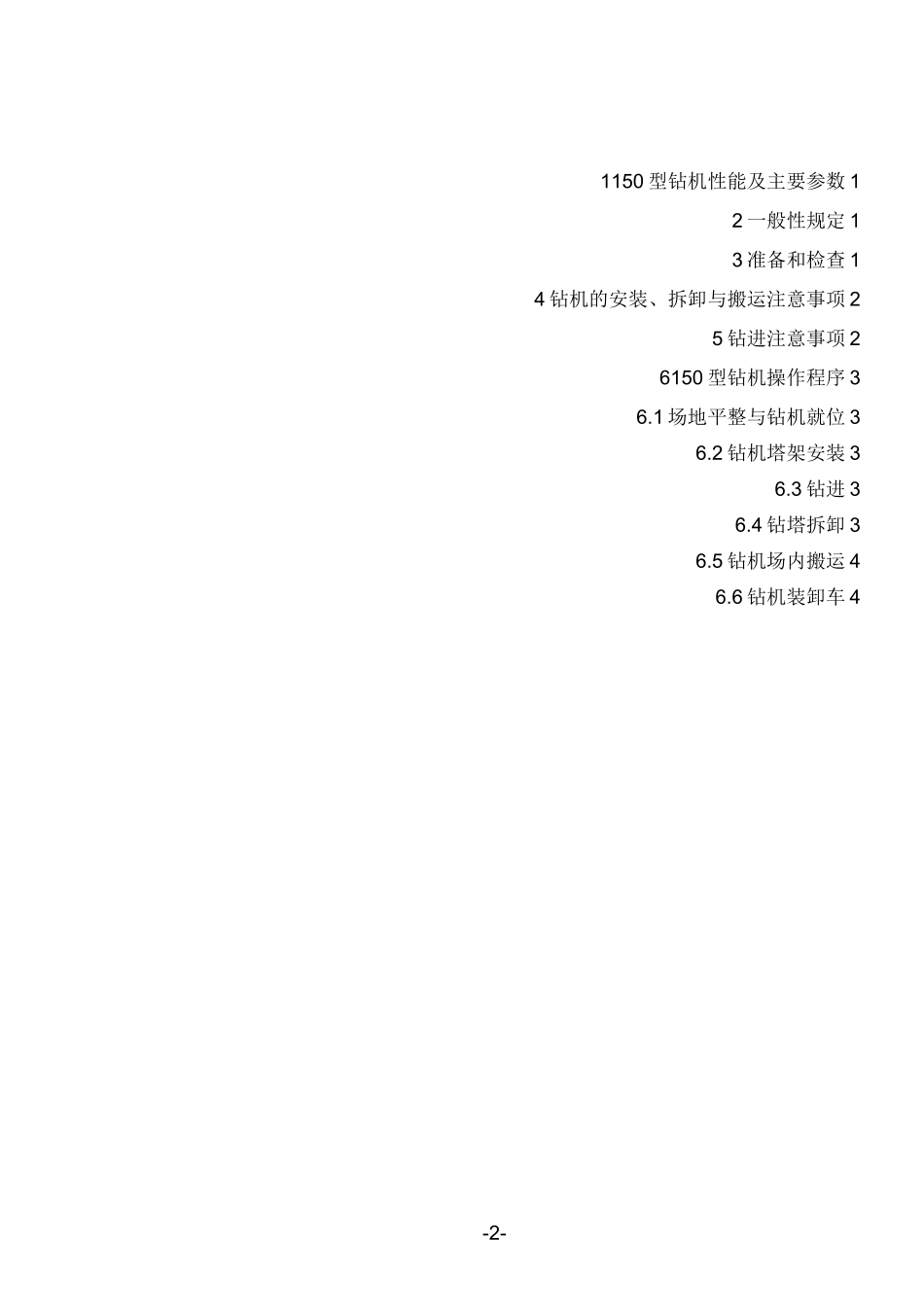

-1-150型钻机使用说明书河北省电力勘测设计研究院勘测工程部-2-1150型钻机性能及主要参数12一般性规定13准备和检查14钻机的安装、拆卸与搬运注意事项25钻进注意事项26150型钻机操作程序36.1场地平整与钻机就位36.2钻机塔架安装36.3钻进36.4钻塔拆卸36.5钻机场内搬运46.6钻机装卸车4-1-1150型钻机性能及主要参数该钻机是我院对新购置150型钻机装卸车部分进行改进，其它性能不做任何改变，以减轻钻机重量，减少装卸车安全隐患。该钻机与DPP100型钻机相对具有小型轻便，易于进出场，占、赔地面积小，功能齐全等特点。适合大型钻机不能到达或施工场地较困难的地区钻探，具有良好的循环水系统，适合各类地层钻探。150型钻机主要性能及参数如下：150型钻机技术参数钻机型号150型钻孔深度100(m)钻孔直径127(mm)重量1500(kg)钻杆直径42(mm)钻进方式回转式钻进2一般性规定为了保证施工安全，在使用本150型钻机前请仔细阅读下列注意事项。a)使用前，必须阅读这本说明书，并确信按照该指导使用本钻机。使用不正确可能会造成伤害，建议有经验的人员使用。b)使用本钻机时，必须在清醒状态下，全神贯注，操作时应顾及其他人员安全。疲劳或生病时候，绝对不可以使用本钻机。c)在工作时，严禁穿戴围巾和摇摆的衣物，并穿戴防护用品。3准备和检查a)出工前要对钻机、设备、工具、材料进行认真检查，确保钻探所用工器具齐全。b)准备必要配件和易损件，以便及时维修。-2-c)场地必须坚固、平整、适用。钻机底部填方部分不得超过其面积的1/4，填方部分应采取措施防止塌陷与溜方。d)在悬崖、陡坡下工作时，应避开危岩崩落区，并将坡体活石清除。4钻机的安装、拆卸与搬运注意事项a)钻机装卸车要有专人统一指挥，必须装好塔架底座。b)塔架安装时必须在确保两支后腿塔架固定牢固，前后腿保证基本平行。c)钻机由一个钻孔移至下一个钻孔时，必须放下塔架，由钻机牵引或人工推拉到达。d)塔架安装或拆卸时要有专人指挥，步调一致。e)安装钻架时，不得在钻架下同时安装机械或做其它工作。f)在钻机需要保养和更换配件的时候，要停止发动机，等皮带轮等转动部位停止运转时进行保养与更换。g)搬运钻机时要确保安全，不能随意丢、扔钻杆、钻具。h)搬运过程严禁嬉笑打闹，防止各种危险发生。5钻进注意事项a)钻机工作范围内禁止无关人员走动。b)当在斜坡和岩石面工作时，务必注意滑倒或侧滑。c)钻机正在工作时，特别注意钻头，手、脚、身体其他任何部位不能接触钻机转动部位。d)钻进时，随时注意循环水情况，发现不回水时要及时处理，以防发生烧钻、蹦管事故。e)钻进给力时，给力要平稳持续，转速要合理。6150型钻机操作程序-3-6.1场地平整与钻机就位a)钻机进场前要对场地、进场道路进行平整，保证钻机进场顺利及钻机就位容易。b)对运输车辆能直接开入场地，将运输车辆直接开至钻孔位置，装卸钻机；对运输车辆不能到达孔位，将运输车辆开到距孔位最近点装卸钻机。6.2钻机塔架安装a)竖立塔架必须在机长或机长指定的专人统一指挥下有序进行。b)钻机塔架组装完毕后，将两只后腿固定后，两人扶起塔架中间部位，其它人员扶起另外两只钻腿，所有人员步调一致将塔架竖起。c)竖起塔架后确认所有固定所有螺栓。6.3钻进a)通过液压移机，移动钻机到准确孔位。b)接好泥浆循环系统，开启泥浆泵，确定管路回浆正常。c)开动钻机开始钻探作业。d)钻进一个或几个回次(可根据地层情况或测试位置确定)，进行取样或贯入试验。e)继续钻机，重复以上工作，直至终孔。6.4钻塔拆卸a)钻机塔架拆卸必须在机长或机长指定的专人统一指挥下有序进行。b)拆卸钻机塔架前腿固定螺栓后，两人扶钻机支架，其它人员同时慢慢向后撤两只前腿，直至塔架落地。c)拆卸钻机塔架，并归整塔腿。6.5钻机场内搬运如果场地内或附近还有其它钻孔，可将行走支架固定好，并安装后-4-轮，靠钻机自拽或人力推行至下一钻孔位置。6.6钻机装卸车a)钻机装卸车要有专人统一指挥，必须装好塔架底座。b)150钻机使用钻机塔架配合倒链完成装卸工作。c)装卸车过程钻机接近地面或车箱底面时，扶正人员要站在钻机外侧，防止挤压、磕碰事故。
