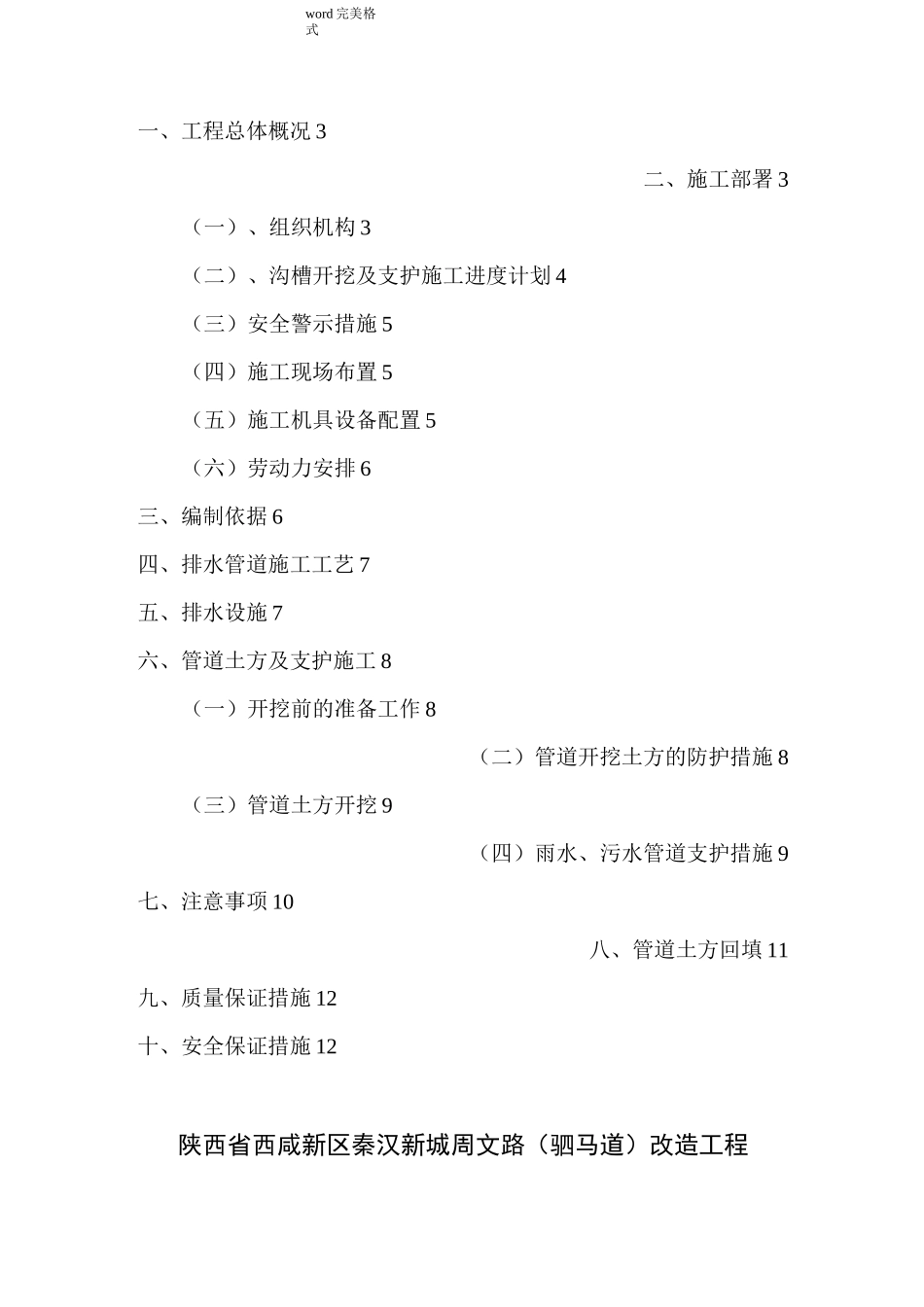

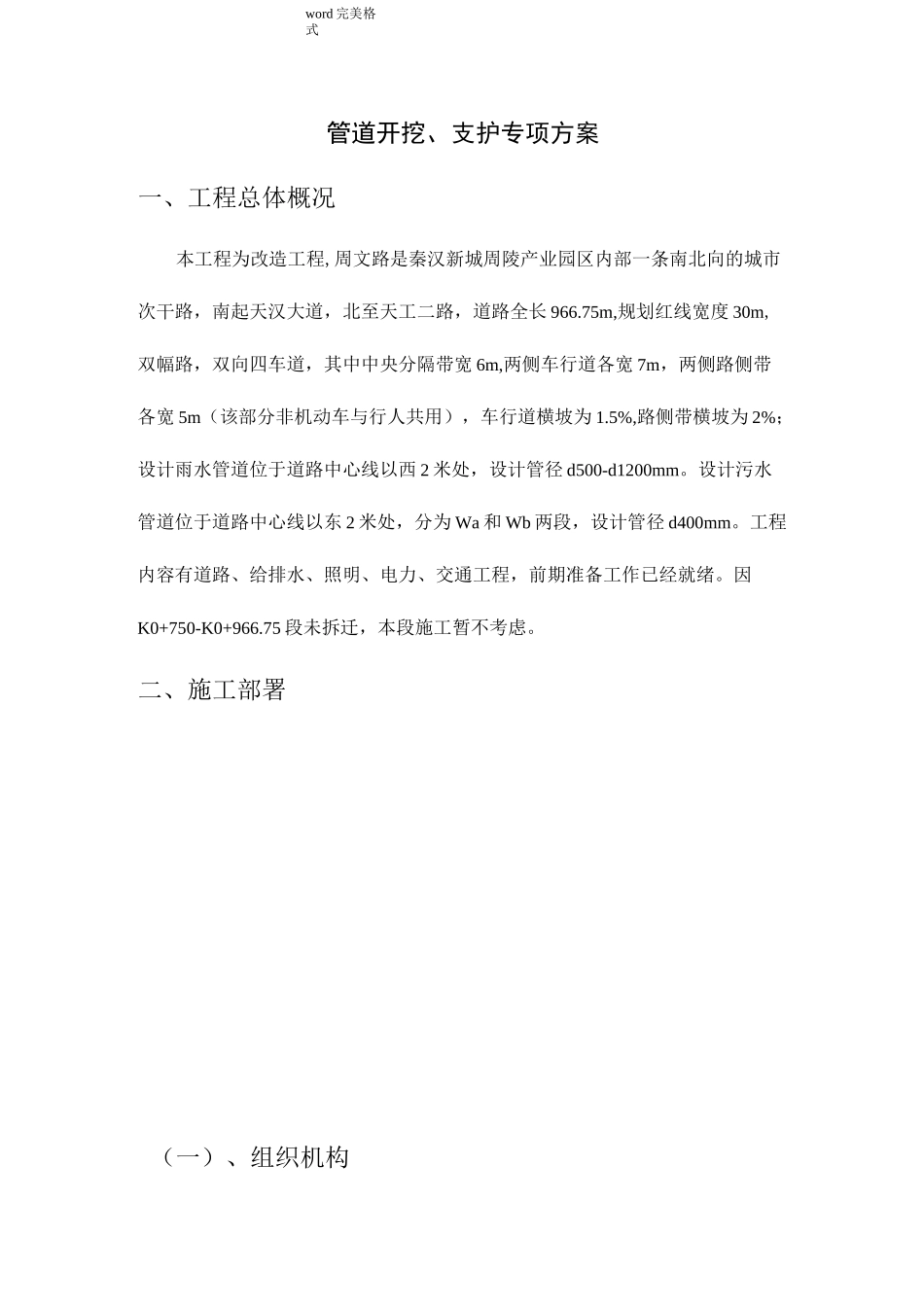

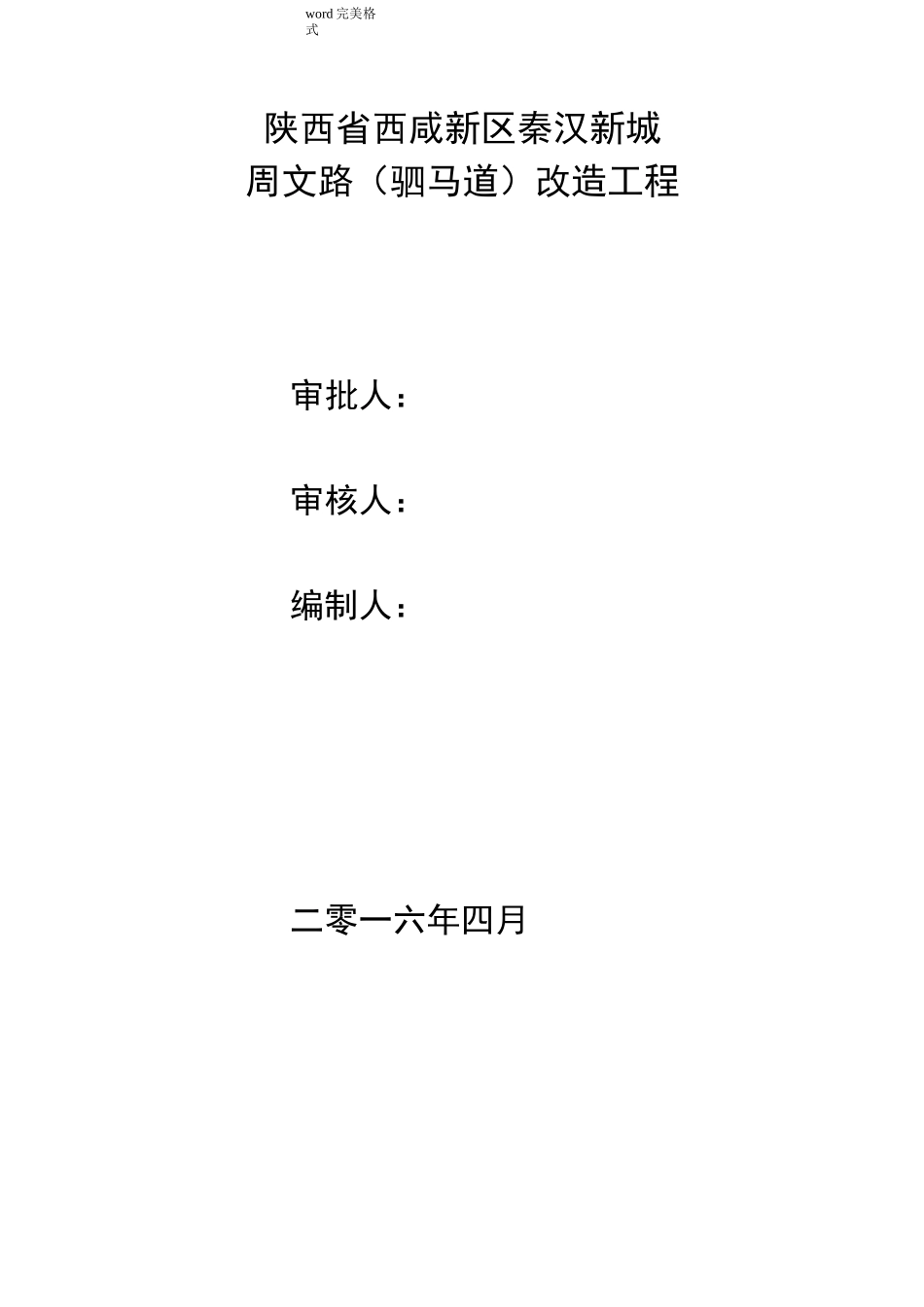

word完美格式陕西省西咸新区秦汉新城周文路（驷马道）改造工程审批人：审核人：编制人：二零一六年四月word完美格式一、工程总体概况3二、施工部署3（一）、组织机构3（二）、沟槽开挖及支护施工进度计划4（三）安全警示措施5（四）施工现场布置5（五）施工机具设备配置5（六）劳动力安排6三、编制依据6四、排水管道施工工艺7五、排水设施7六、管道土方及支护施工8（一）开挖前的准备工作8（二）管道开挖土方的防护措施8（三）管道土方开挖9（四）雨水、污水管道支护措施9七、注意事项10八、管道土方回填11九、质量保证措施12十、安全保证措施12陕西省西咸新区秦汉新城周文路（驷马道）改造工程word完美格式管道开挖、支护专项方案一、工程总体概况本工程为改造工程,周文路是秦汉新城周陵产业园区内部一条南北向的城市次干路，南起天汉大道，北至天工二路，道路全长966.75m,规划红线宽度30m,双幅路，双向四车道，其中中央分隔带宽6m,两侧车行道各宽7m，两侧路侧带各宽5m（该部分非机动车与行人共用），车行道横坡为1.5%,路侧带横坡为2%；设计雨水管道位于道路中心线以西2米处，设计管径d500-d1200mm。设计污水管道位于道路中心线以东2米处，分为Wa和Wb两段，设计管径d400mm。工程内容有道路、给排水、照明、电力、交通工程，前期准备工作已经就绪。因K0+750-K0+966.75段未拆迁，本段施工暂不考虑。二、施工部署（一）、组织机构word完美格式（二）、沟槽开挖及支护施工进度计划结合《陕西省西咸新区秦汉新城周文路（驷马道）改造工程计划施工形象进word完美格式度横道图》，特编制沟槽开挖及支护施工进度计划区段开挖尺寸完成时间K0+034-K0+430雨水管道埋深深度：3.3m-4.7m；开挖上口宽度：8.5m-9.3m10天污水管道埋深深度：4.5m-5.7m；K0+490-K0+750雨水管道埋深深度：3.4m-4.5m；开挖上口宽度：7.2m-8.4m8天污水管道埋深深度：2.7m-4m；K0+430-K0+490雨水管道埋深深度：3.4m-3.7m；开挖上口宽度：4.4m-4.5m3天污水管道埋深深度：2.5m；（三）安全警示措施建立封闭围挡措施，保障工地安全。设置夜间标志牌、彩旗等，定期维护，保持围挡的稳固、整洁、美观，统一。（四）施工现场布置本工程由于现场施工用地狭小，材料采用临时占用部分车行道或人行道方式进行堆放，材料数量根据现场需要分段堆放。大型施工机具设备存放在作业区外，即施工区域一段留出设备存放区暂时不施工。建立材料标示牌，标识材料名称、规格、型号、产地、保管人等。（五）施工机具设备配置设备名称设备型号单位数量备注潜水泵QY25-35/2-4台3word完美格式吊车（）台1振动压路机YZ14JG台2自卸汽车奥龙台6发电机TZH-355M4TH台2蛙式打夯机台4立式打夯机台4振动棒台8翻斗车个10应急处置车皮卡辆2（六）劳动力安排序号工种人数1管道操作工102电工23普工124测量工4三、编制依据基础文件；西安市政设计研究院有限公司施工图设计；陕西省西咸新区秦汉新城周陵产业园周文路改造工程施工图设word完美格式计雨、污水及给水工程，工程编号、、。国家现行的工程建设政策、法规以及现行有关施工及验收规范、标准图集、质量检验评定标准：）、《湿陷性黄土地区建筑规范》（一）；）、《混凝土和钢筋混凝土排水管》（;）、《给水排水管道工程施工及验收规范》）、《湿陷性黄土地区建筑规范》;）、《建筑基坑支护技术规范》；、主要采用的国家建筑标准设计图集：）、《湿陷性黄土地区室外给排水管道工程构筑物》）、《混凝土排水管道基础及接口》）、《市政排水管道工程及附属设施》）、《井盖及踏步》四、排水管道施工工艺施工准备一►测量放样一开挖沟槽及支护一基底处理（管道基础施工）——►管道铺设——接口施工——检查井施工——闭水试验——沟槽回填五、排水设施在沟槽开挖过程中，在槽底两侧设置排水沟，将地表水或槽底、槽壁渗流出来的地下水汇集到槽底的排水沟内，然后通过排水沟流入集水坑，在用及污泥泵抽走，抽出的水排入场地排水沟。排水沟深度比沟槽底低0.4-0.5m，集水坑比排水沟低0.5-1.0m，保证水流畅通。word完美格式六、管道土方及支护施工（一）开挖前的准备工作1、开挖前对施工范围内各种现有管线进行一次...
