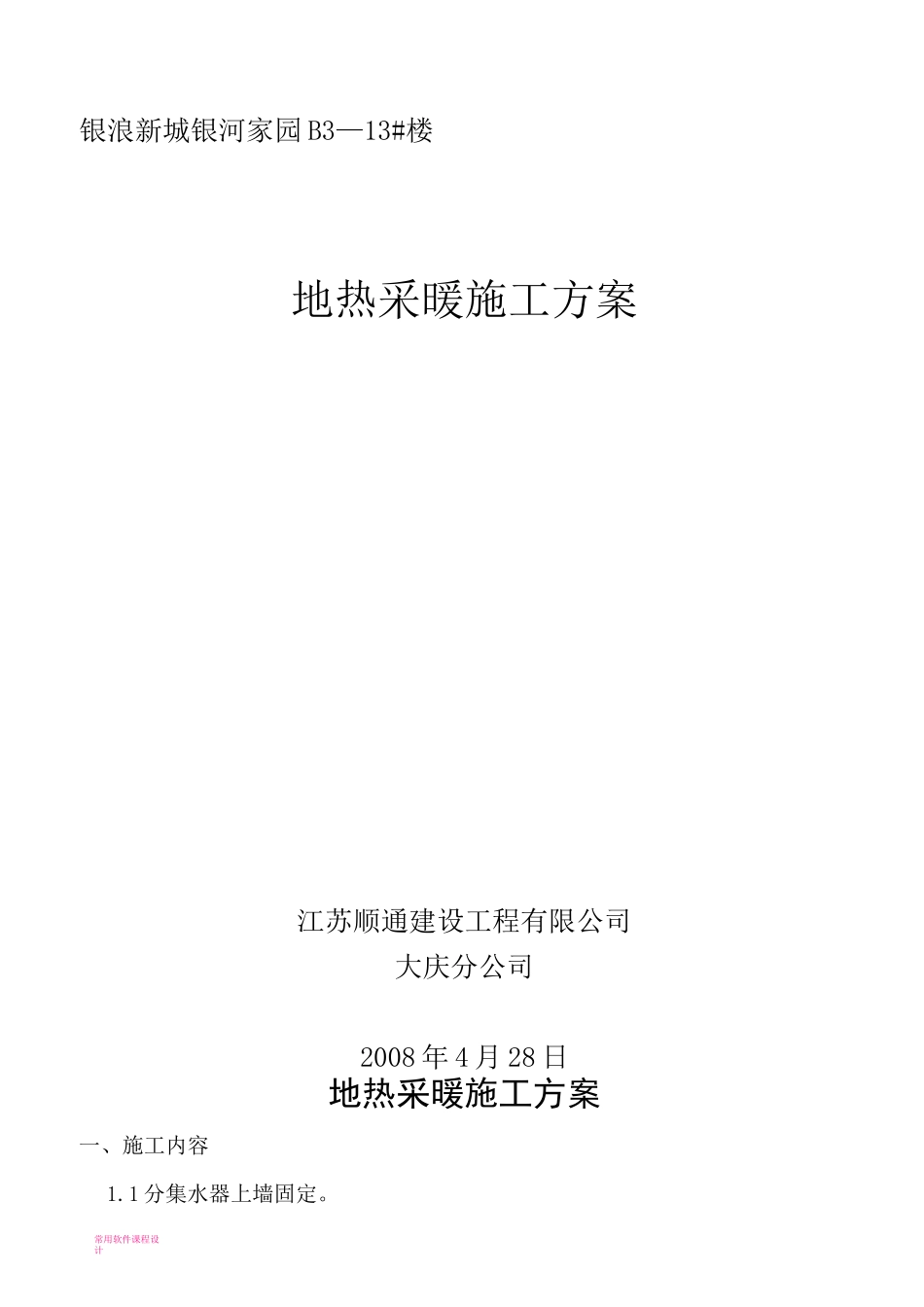

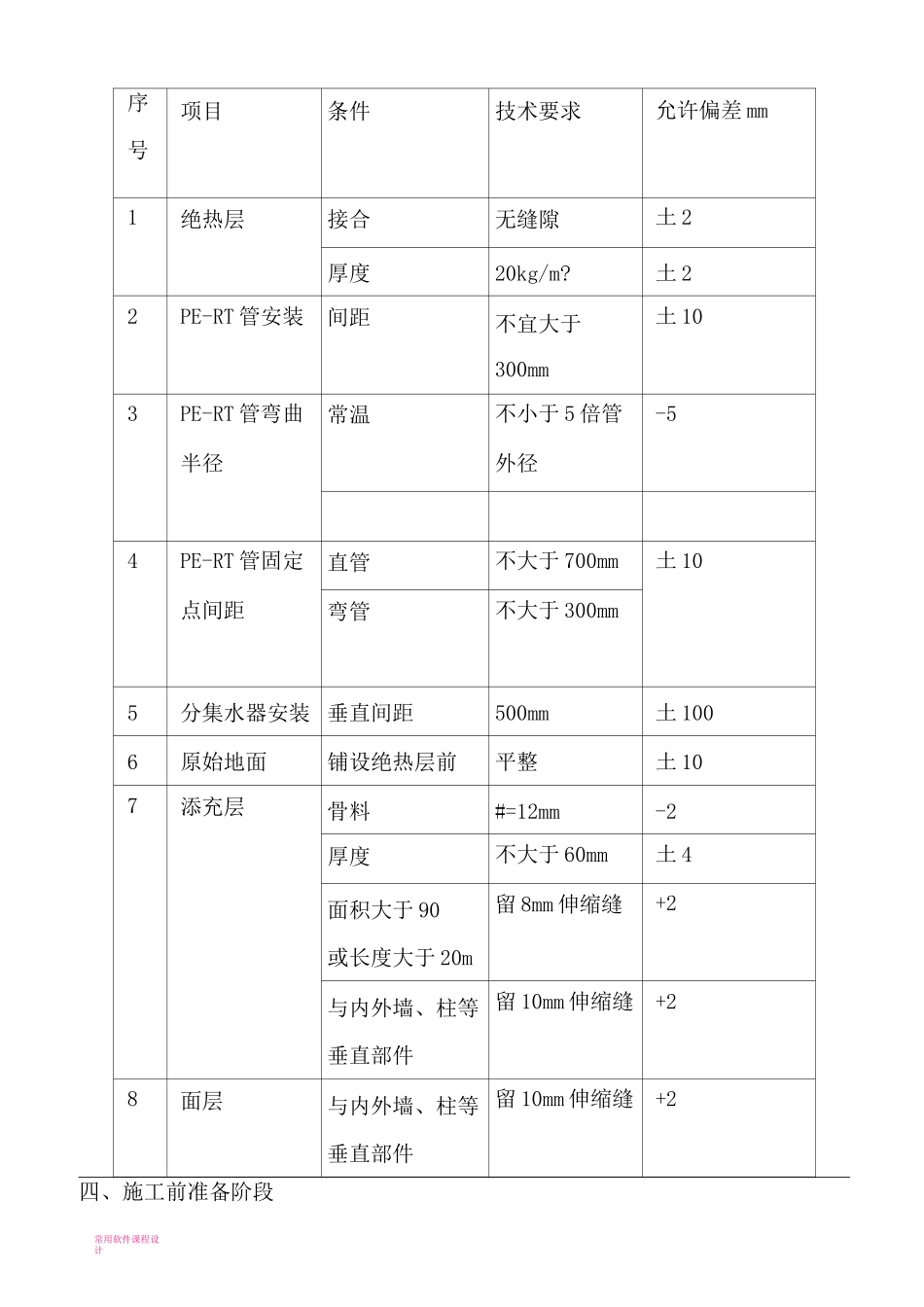

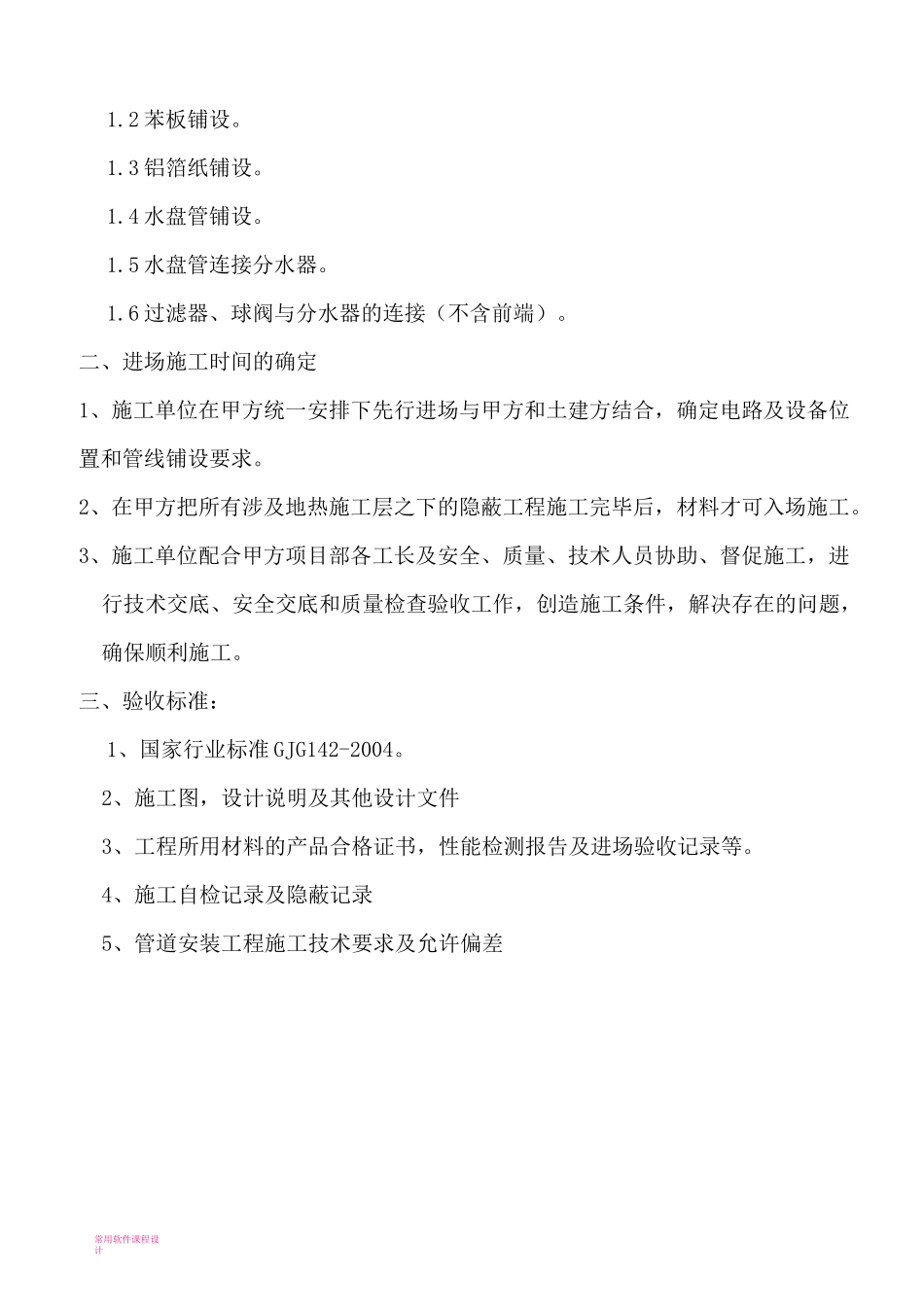

常用软件课程设计银浪新城银河家园B3—13#楼地热采暖施工方案江苏顺通建设工程有限公司大庆分公司2008年4月28日地热采暖施工方案一、施工内容1.1分集水器上墙固定。常用软件课程设计1.2苯板铺设。1.3铝箔纸铺设。1.4水盘管铺设。1.5水盘管连接分水器。1.6过滤器、球阀与分水器的连接（不含前端）。二、进场施工时间的确定1、施工单位在甲方统一安排下先行进场与甲方和土建方结合，确定电路及设备位置和管线铺设要求。2、在甲方把所有涉及地热施工层之下的隐蔽工程施工完毕后，材料才可入场施工。3、施工单位配合甲方项目部各工长及安全、质量、技术人员协助、督促施工，进行技术交底、安全交底和质量检查验收工作，创造施工条件，解决存在的问题，确保顺利施工。三、验收标准：1、国家行业标准GJG142-2004。2、施工图，设计说明及其他设计文件3、工程所用材料的产品合格证书，性能检测报告及进场验收记录等。4、施工自检记录及隐蔽记录5、管道安装工程施工技术要求及允许偏差常用软件课程设计序号项目条件技术要求允许偏差mm1绝热层接合无缝隙土2厚度20kg/m?土22PE-RT管安装间距不宜大于300mm土103PE-RT管弯曲半径常温不小于5倍管外径-54PE-RT管固定点间距直管不大于700mm土10弯管不大于300mm5分集水器安装垂直间距500mm土1006原始地面铺设绝热层前平整土107添充层骨料#=12mm-2厚度不大于60mm土4面积大于90或长度大于20m留8mm伸缩缝+2与内外墙、柱等垂直部件留10mm伸缩缝+28面层与内外墙、柱等垂直部件留10mm伸缩缝+2四、施工前准备阶段常用软件课程设计1）设计图纸及其他技术文件齐全，并经会审通过；2）批准的施工方案或施工组织设计、已进行过技术交底；3）土建施工单位和地热施工单位材料、施工人员、机具等已准备就绪，能保证正常施工；4）土建单位需配合提供用水、电材料库房及场地。5）管道铺设安装施工必须按设计图纸进行，变更设计时须有设计单位的同意文件。五、管道敷设安装施工前应具有下列条件：1）清理地面落灰和建筑垃圾，要求室内楼板基层平整度偏差确保不超过10MM,确保地面无水泥和石子，无杂物堆放。2）弹好室内各房间500MM标高控制线，以利于标高控制。3）楼板以上有强弱电或其他管线安装要求的，需完成穿线工作，并通过验收，才可地热施工。4）采暖工程不宜与其它施工作业同时施工，对于有可能发生交叉作业的情况，要求双方紧密配合，协商解决。5）土建承包施工单位与地热采暖施工单位紧密配合，加强合作以确保达到整体质量与进度要求。6）卫生间和厨房给排水管线需安装完成后，地热才能施工。7）施工单位人、材料、设备需准备就绪，在管材敷设完毕验收合格后，即刻浇注混凝土。六、料料运输与安置1）地板辐射采暖所有材料均采用汽运到场，根据工程进度计划制定发货清单，常用软件课程设计装车时需采取减震措施，材料到场时由材料管理员负责监督卸货，点验完毕后办理交接手续，要求材料装卸时不得抛、摔、滚、拖，避免接触油污。2）所有材料均要分类、分规格按安装顺序入库堆放，并堆放整齐.七、材料管理1）建立保管、领发制度。2）及时履行材料进场报验手续。3）现场材料的保管工作，如出现丢失、损坏，一切经济损失由责任人承担。八、施工方法1、施工工艺流程图：~地暖基层交接检查Vv常用软件课程设计分集水器固定分集水器组装铺设沿墙立板铺设地面苯板安装保护波纹套及时浇注混凝土填充层二次压力实验合格交工2、施工方法：2.1施工前要配合监管、土建总包单位进行室内找平层检查工作，如现场不具备施工条件（如存在地面平整度不够、地面标高不符合要求、地面杂物堆放等情况）或具备条件的工作面量无法满足地板辐射采暖工程进度计划，在此情况下不应进行地板辐射采暖施工。2.2、施工时先组装分（集）水器再将分（集）水器以四点膨胀螺栓固定于墙壁安装保护波纹套常用软件课程设计上或地面上，如有尺寸偏差分（集）水器中轴线以室内500线为基准线。2.3、与前一项同时进行的是铺设聚苯乙烯保温板，其要求如下：2.3.1、将厚度X高度=20mmX4060mm的聚苯乙烯保温伸缩板条立于室内墙体周边；室内有防水要求的房间（例如卫生间）及室内不做导热地盘管部分不做沿墙板...
