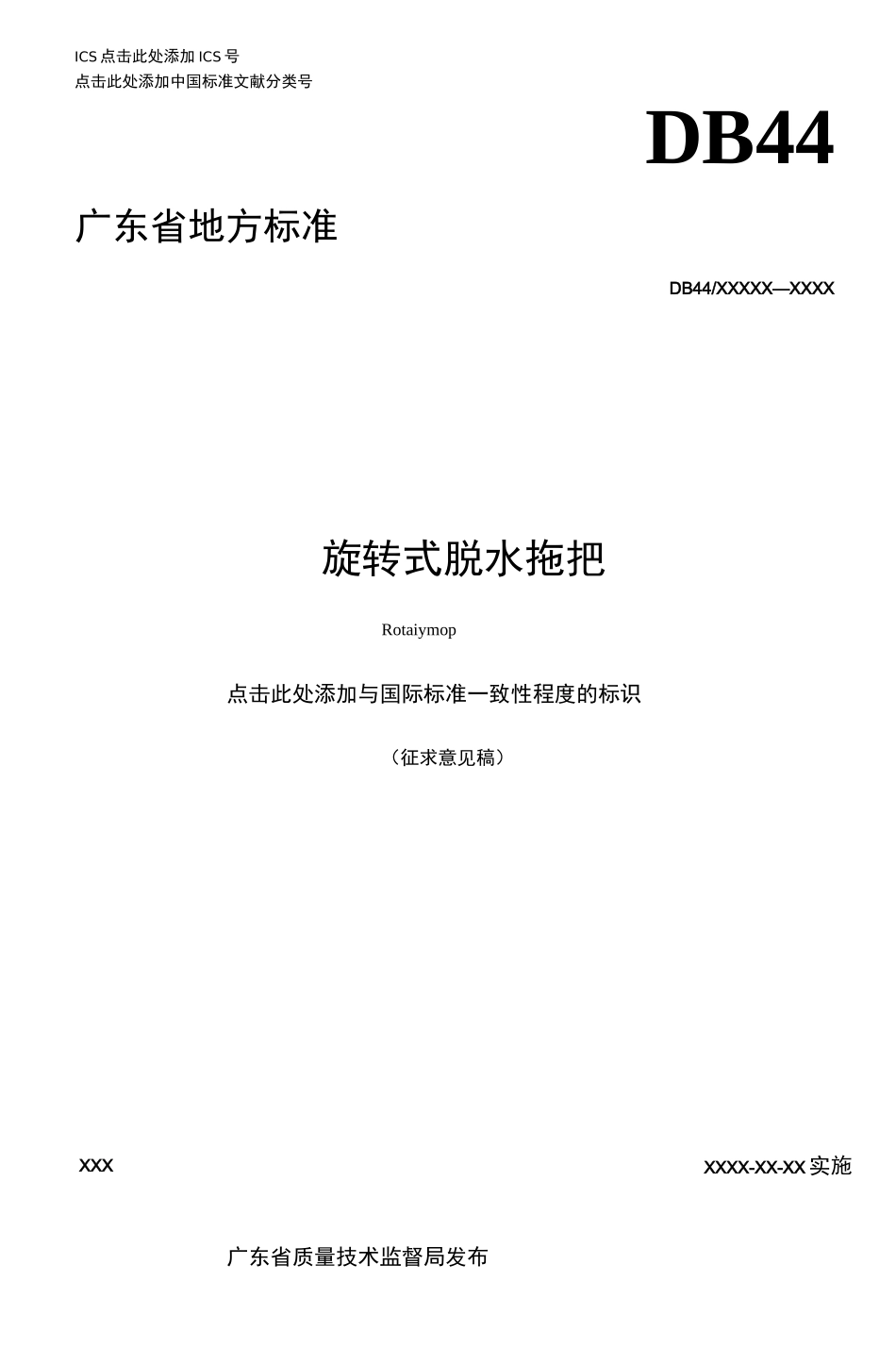

XXXICS点击此处添加ICS号点击此处添加中国标准文献分类号DB44广东省地方标准DB44/XXXXX—XXXX旋转式脱水拖把Rotaiymop点击此处添加与国际标准一致性程度的标识(征求意见稿)XXXX-XX-XX实施广东省质量技术监督局发布DB44/XXXXX—XXXXIDB44/XXXXX—XXXX5DB44/XXXXX—XXXX2DB44/XXXXX—XXXX3洗脱二合一式:拖桶没有功能分区,通过调节脱水篮的高度实现洗涤或脱水的拖把产品,如图1中的B所示。抽屉式:脱水篮可根据使用需要推进或拉出的拖把产品,如图1中的C所示。折叠式:脱水篮可翻转折叠的拖把产品,如图1中的D所示。图1不同形态拖桶4要求4.1外观a)拖杆边缘应光滑,无毛刺、锐边,杆件顺直,不应有划伤、凹坑、破裂等缺陷:b)拖头清洁材料表面清洁,颜色均匀,无污迹、无脱线等缺陷;C)拖桶应能放置平稳,无明显收缩、变形、裂纹、擦痕、脏污等缺陷;色泽均匀,无明显色差;桶身应标有水位线:脱水篮应放置平稳,不倾斜,旋转流畅,提手、拉环、拉手表面应光滑,无毛刺、飞边、棱角等缺陷;d)电镀件、喷涂件不应有毛刺、泛黄、起皮、皱褶、生锈、气泡、露底等缺陷;e)塑料件应塑化良好,不应有毛刺、起皮、皱褶、气泡、裂纹、明显麻点、变形、脏污等缺陷。4.2规格尺寸4.2.1拖杆规格尺寸拖杆的规格尺寸应符合表1的规定。注仁箭头方向表示脫DB44/XXXXX—XXXX4表1拖杆规格尺寸单位:mm类型拖杆长度偏差(最大伸展状态下)拖杆壁厚拖杆外径(①)铁杆±50M0.38内杆:P21外杆:M25铝合金杆$0・70不锈钢复合管M0.504.2.2拖头规格尺寸拖头的规格尺寸应符合表2的规定。表2拖头规格尺寸单位:mm项目指标拖布盘尺寸偏羞(直径或边长等)±5拖布长度偏差A10布罩尺寸偏差±10注:使用布罩作为清洁材料的拖把产品不考核拖布盘尺寸偏差和拖布长度偏差。4.2.3拖桶规格尺寸拖桶的规格尺寸应符合表3的规定。表3拖桶规格尺寸单位:mm项目指标最大外形尺寸偏羞T0〜+20最小壁厚M1.00最大与最小壁厚比^1.3:14.3物理力学性能将试样按产品说明安装完成后,依次进行F列试验。4.3.1使用性能4.3.1.1拖杆各部件应连接正常、紧固,拖杆长度应能调节并通过伸缩锁扣固定,拖杆与拖盘应能垂直固定或松开,拖杆与拖盘垂直时,应固定、不打滑。4.3.1.2带旋转洗涤功能的产品:洗涤时,拖把应旋转流畅,桶内的水不应溅出桶外,清洁材料应不脱落、破损、脱线。4.3.1.3脱水时,旋转杆和脫水篮应旋转流畅,脱出的水不应溅出桶外,脱水篮不脱落、不倾斜、无破损,旋转脫水5次或按产品要求次数进行脱水后,清洁材料应不滴水。4.3.1.4脱水篮可拆卸的产品,脱水篮应能便于拆卸和安装。4.3.1.5洗脱二合一式产品:脱水篮高度应能调节,以满足洗涤或脱水的需要。4.3.1.6抽屉式产品:脱水篮应能完全推进或拉出顺畅,无卡滞。4.3.1.7折叠式产品:脱水篮及支架折叠或打开应顺畅,打开后,支架站立、支撑稳固。4.3.1.8带排水II的产品:锁紧排水I】盖或排水管口向上时,应无滲漏,排水管向上时,应能固定、不打滑;DB44/XXXXX—XXXX5打开排水口盖或放下排水管时,桶内的水应流出顺畅。4.3.2吸水和脱水性能4.3.2.1吸水率:拖布应^300%,布罩应>100%»4.3.2.2脱水率:拖布应>80%,布罩$50%°4.3.3疲劳试验4.3.3.1试验后,拖把各部件应无变形、无破损,且应满足4.3.1.1的要求。4.3.3.2试验后,拖杆应无明显变形、断裂,拖盘、洗涤支架、拖桶应不变形、不破裂,脱水篮应不脱落、不倾斜、无破损,且应满足4.3.1.2和4.3.1.3的要求。4.3.3.3试验后,拖盘应不变形、不破裂、旋转流畅,清洁材料应不脱落、无破损。4.3.3.4脱水篮可拆卸的产品:试验后,脫水篮应无变形、不破裂,且安装稳固,旋转流畅。4.3.3.5洗脱二合一式产品:试验后,脱水篮应无变形、不破裂,在洗涤和脱水位置均能放置稳固,旋转流畅。4.3.3.6抽屉式产品:试验后,应无变形、无破损,且满足4.3.1.5的要求。4.3.3.7折叠式产品:试验后,应无变形、无破损,且满足4.3.1.6的要求。4.3.3.8带排水II的产品:试验后,锁紧排水II盖或排水管「1向上时,排水II应无渗漏,排水管向上时,应能固定、不打滑。4.3.4部件强度试验4.3.4.1拖杆耐压试验试验后,拖杆连接部位不松脱、拖杆不...
