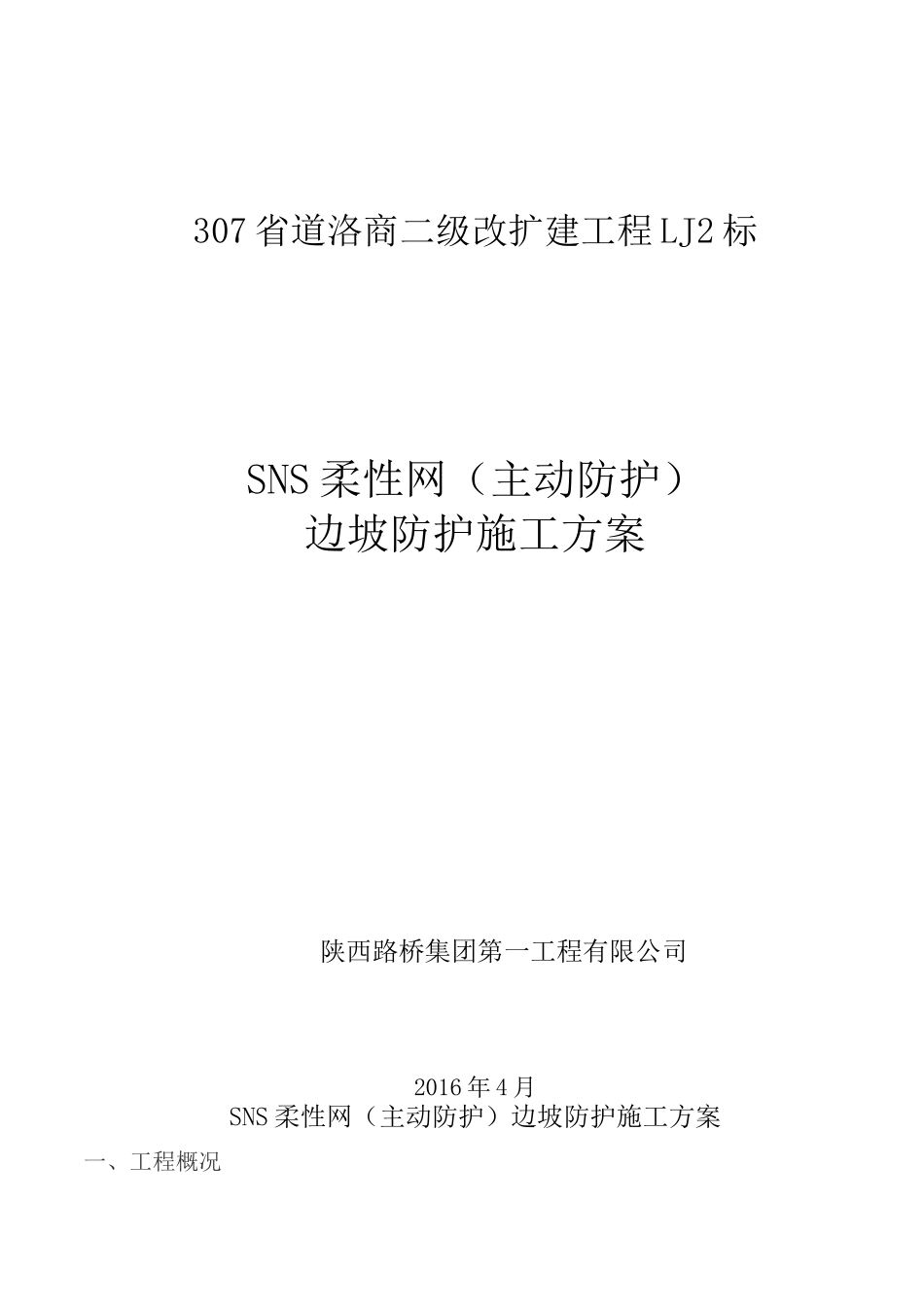

307省道洛商二级改扩建工程LJ2标SNS柔性网（主动防护）边坡防护施工方案陕西路桥集团第一工程有限公司2016年4月SNS柔性网（主动防护）边坡防护施工方案一、工程概况本合同起讫桩号为K81+200-K93+000，路线全长11.8公里，为三级路改二级路工程。SNS柔性防护施工范围：K82+105-K82+160,长度为55m,挂网面积1092m2,K85+458-K85+526挖方第二级边坡，长度为68m，挂网面积1183m2,K85+463-K85+520挖方第三级边坡,长度为57m，挂网面积1008m2。二、SNS柔性边坡防护网施工工艺1、主动防护系统说明纵横交错的①16纵向支撑绳和①16横向支撑绳与4.5X4.5m正方形模式布置的锚杆相联结并进行预张拉，支撑绳构成的每个4.5X4.5m网格内铺设一张D0/08/300/4X4m型钢绳网，每张钢丝绳网与四周支撑绳间用缝合绳缝合连结并拉紧，该预张拉工艺能使系统对坡面施以一定的法向预紧压力，从而提高表层岩土体的稳定性，尽可能地阻止崩塌落石的发生，并将小部分落石限制在一定的空间内运动，同时，在钢绳网下铺设S0/2.2/50型格栅网,以阻止小尺寸岩块的塌落。2、清理坡面：人工对坡面防护区域的浮土及浮石进行清除；3、放线测量确定锚杆孔位（根据地形条件，孔间距可有0.3m的调整量）,并在每一孔位处凿一定深度不小于锚杆外露环套长度的凹坑，一般口径20cm,深15cm；4、钻孔A、锚孔钻进：成孔匀速钻进，严格控制钻孔速度，以防止钻孔弯曲和变形，钻进达到设计深度后，不停钻，在停止进尺的情况下，稳钻1-2分钟；B、造孔精度要求a、孔径误差：造孔孔径不小于42mm；b、孔深：锚孔设计深度大于5cm以上；c、当受凿岩设备限制时，构成每根锚杆的两股钢绳可分别锚入两个孔径不小于①35mm的锚孔内，形成人字形锚杆，两股钢绳间夹角为15°〜30°,以达到同样的锚固效果；5、钢绳锚杆制作A、钢绳锚杆验收：锚杆下料后，应清除表面浮锈污物，油污和泥土；B、在施工现场制作钢绳锚杆时，应根据进度做到随制随用，并注意防水、防污染。6、灌浆及插入钢绳锚杆钢绳锚杆外露环套顶端不能高出地表，且环套段不能注浆，以确保支撑绳张拉后尽可能紧贴地表，采用不低于M20水泥砂浆，孔内应确保浆液饱满,在进行下一道工序前注浆体养护不少于三天；7、安装纵横向支撑绳张拉紧后两端各用2-4个（支撑绳长度不小于15米时为2个，大于30米时为4个，其间为3个）绳卡与锚杆外露环套固定连接。8、从上向下铺挂格栅网，格栅网间重叠宽度不小于5cm，两张格栅网间的缝合以及格栅网与支撑绳间用①1.5铁丝按1m间距进行扎结（有条件时本工序可在前一工序前完成即将格栅网置于支撑绳之下。）9、从上向下铺设钢绳网并缝合，缝合绳为①8钢绳，每张钢绳网均用一个长约31m（或27m）的缝合绳与四周支撑绳进行缝合并预张拉，缝合绳两端各用两个绳卡与网绳进行固定链接。三、施工注意事项1、柔性（主动）防护网进场后，必须要有相关的材料质量证明、合格证、产品质量说明书，并按有关要求进行随意抽查并送权威部门进行检验，产品质量符合设计要求才能进行施工。2、施工前必须对坡面施工范围内进行全面的清理危石，并对细砂料径不大于3mm，砂浆饱满，养护在三天以上。施工期间307省道现有道路安排专人进行交通疏导，确保施工过程对来往行人和车辆的安全。3、锚孔深度必须长于锚杆5cm以上，砂浆强度在M20以上，水泥选用32.5普通硅酸盐水泥。四、质量保证措施1、工程项目部设置专职的质检小组，由工程项目负责人和现场施工负责人分管和领导，对各部门的劳动产品质量进行检查验收，发现问题及时解决，对不能解决的问题应及时向公司主管部门汇报。2、工程质量管理工作是工程施工管理的首要环节，项目部主要管理人员应随时组织全体职工学习国家颁布的各种技术规范和质量检验评定标准，让全体职工树立“百年大计、质量第一”的思想。把工程质量和施工安全统一起来，贯彻预防为主的方针，把各种隐患消灭在施工过程中，以优质、高速、低成本的方式生产出用户满意的产品。3、工程项目部对工程项目设立稳定的质量管理体系，由工程项目负责人牵头，项目技术负责人、工长及作业班组负责人负责具体实施，从原材料采购及妥善使用，施工组织方案制定，分项工程施工技术交底，施工工...
