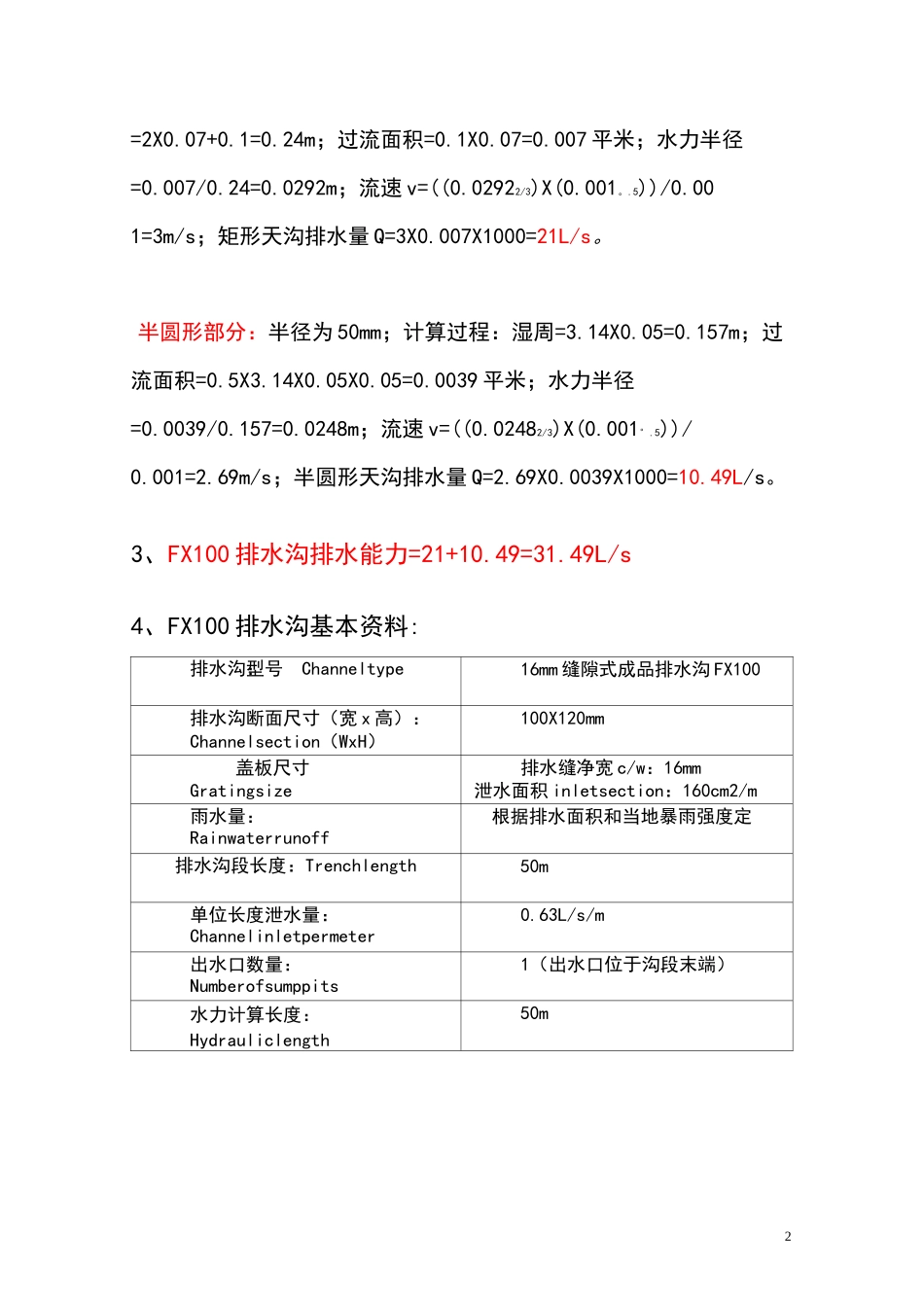

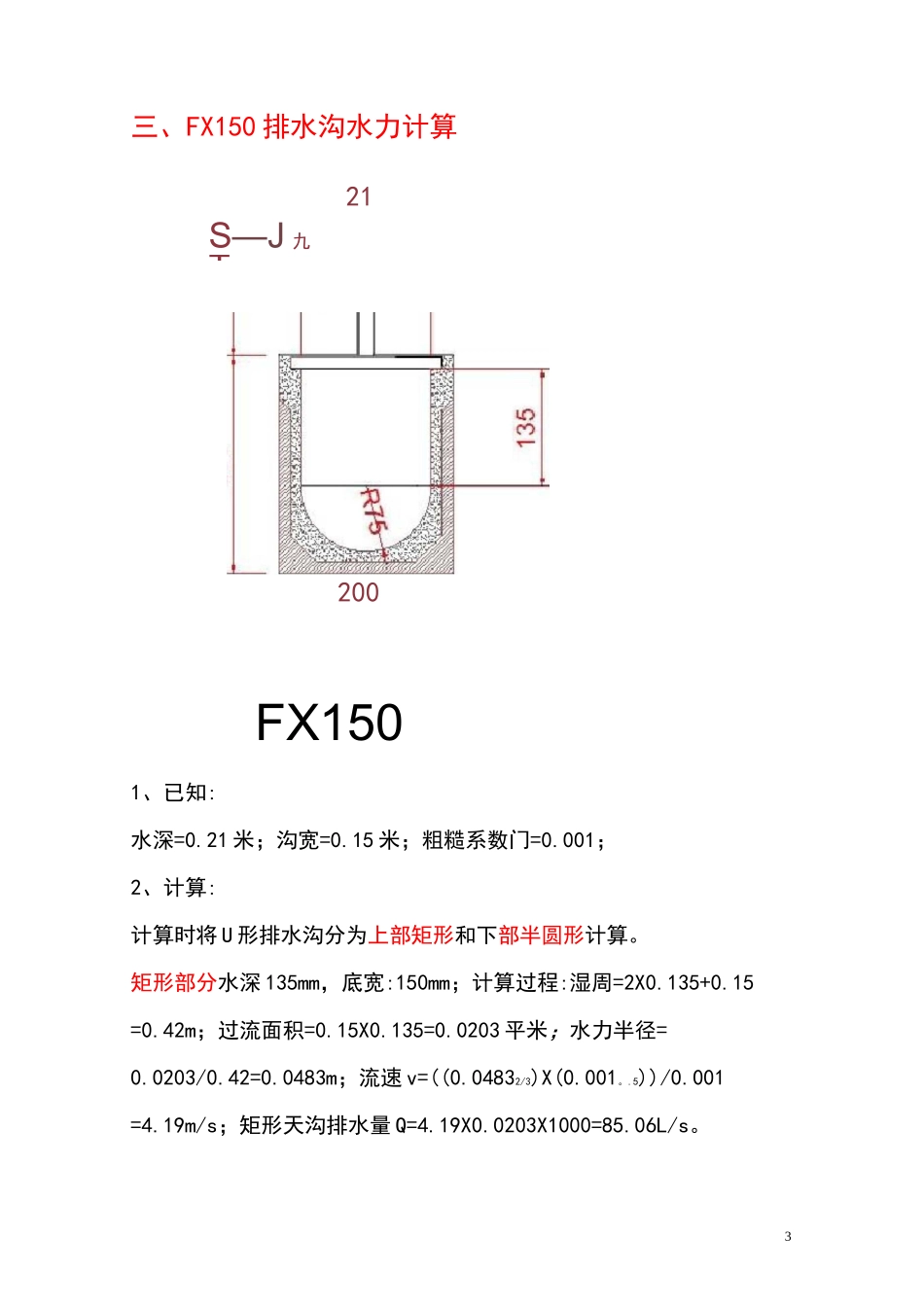

1FX100排水沟水力计―、降雨强度计算已知：上海；设计重现期P=2年；设计降雨历时t=5分钟；径流系数=0.9计算：设计降雨强度q=((17.812+14.668XLg(2))/((5+10.472)o.心X1000/6=418.66升/秒•公顷。序号爵自1直辖城市1份制法编方-I上海.042+O-OO.K3F=*J_K□_■-1111】S法2上海180.一一rr-&9T—1T3上海白54十戈30子50r.-f-915299疔9J.4TFX1001、已知:水深=0.12米；沟宽=0.1米；粗糙系数n=0.001；2、计算：计算时将U形排水沟分为上部矩形和下部半圆形计算。矩形部分：水深70mm,底宽:100mm；计算过程：湿周2=2X0.07+0.1=0.24m；过流面积=0.1X0.07=0.007平米；水力半径=0.007/0.24=0.0292m；流速v=((0.02922/3)X(0.001。.5))/0.001=3m/s；矩形天沟排水量Q=3X0.007X1000=21L/s。半圆形部分：半径为50mm；计算过程：湿周=3.14X0.05=0.157m；过流面积=0.5X3.14X0.05X0.05=0.0039平米；水力半径=0.0039/0.157=0.0248m；流速v=((0.02482/3)X(0.001°.5))/0.001=2.69m/s；半圆形天沟排水量Q=2.69X0.0039X1000=10.49L/s。3、FX100排水沟排水能力=21+10.49=31.49L/s4、FX100排水沟基本资料:排水沟型号：Channeltype16mm缝隙式成品排水沟FX100排水沟断面尺寸（宽x高）：Channelsection（WxH）100X120mm盖板尺寸排水缝净宽c/w：16mmGratingsize泄水面积inletsection：160cm2/m雨水量：Rainwaterrunoff根据排水面积和当地暴雨强度定排水沟段长度：Trenchlength50m单位长度泄水量：Channelinletpermeter0.63L/s/m出水口数量：Numberofsumppits1（出水口位于沟段末端）水力计算长度：Hydrauliclength50m3S—J九T—三、FX150排水沟水力计算21200FX1501、已知:水深=0.21米；沟宽=0.15米；粗糙系数门=0.001；2、计算:计算时将U形排水沟分为上部矩形和下部半圆形计算。矩形部分水深135mm，底宽:150mm；计算过程:湿周=2X0.135+0.15=0.42m；过流面积=0.15X0.135=0.0203平米；水力半径=0.0203/0.42=0.0483m；流速v=((0.04832/3)X(0.001。.5))/0.001=4.19m/s；矩形天沟排水量Q=4.19X0.0203X1000=85.06L/s。4半圆形部分半径为75mm；计算过程：显周=3.14X0.075=0.2355m；过流面积=0.5X3.14X0.075X0.075=0.0088平米；水力半径=0.0088/0.2355=0.0374m；流速v=((0.03742/3)X(O.OO1o.5))/O.OO1=3.54m/s；半圆形天沟排水量Q=3.54X0.0088X1000=31.15L/s。3、FX100排水沟排水能力=85.06+31.15=116.21L/s4、FX150排水沟基本资料:排水沟型号：Channeltype16mm缝隙式成品排水沟FX100排水沟断面尺寸（宽x高）：Channelsection（WxH）150X210mm盖板尺寸排水缝净宽c/w：16mmGratingsize泄水面积inletsection：160cm2/m雨水量：Rainwaterrunoff根据排水面积和当地暴雨强度定排水沟段长度：Trenchlength50m单位长度泄水量：Channelinletpermeter2.32L/s/m出水口数量：Numberofsumppits1（出水口位于沟段末端）水力计算长度：Hydrauliclength50m四、FX200排水沟水力计算538*:!O()250FX2001、已知:水深=0.26米；沟宽=0.20米；粗糙系数门=0.001；2、计算:计算时将U形排水沟分为上部矩形和下部半圆形计算。矩形部分：7水深160mm，底宽:200mm；计算过程：湿周=2X0.16+0.2=0.52m；过流面积=0.2X0.16=0.032平米；水力半径=0.032/0.52=0.0615m；流速v=((0.06152/3)X(0.001。.5))/0.001=4.93m/s；矩形天沟排水量Q=4.93X0.032X1000=157.76L/s。半圆形部分：半径为100mm；湿周=3.14X0.1=0.314m；过流面积=0.5X3.14X0.1X0.1=0.0157平米；水力半径=60.0157/0.314=0.05m；流速v=((0.052/3)X(0.001。.5))/0.001=4.29m/s；半圆形天沟排水量Q=4.29X0.0157X1000=67.35L/s。3、FX100排水沟排水能力=157.76+67.35=225.11L/s4、FX150排水沟基本资料:排水沟型号：Channeltype16mm缝隙式成品排水沟FX100排水沟断面尺寸（宽x高）：Channelsection（WxH）200X260mm盖板尺寸排水缝净宽c/w：16mmGratingsize泄水面积inletsection：160cm2/m雨水量：Rainwaterrunoff根据排水面积和当地暴雨强度定排水沟段长度：Trenchlength50m单位长度泄水量：Channelinletpermeter4.50L/s/m出水口数量：Numberofsumppits1（出水口位于沟段末端）水力计算长度：Hydrauliclengt...
