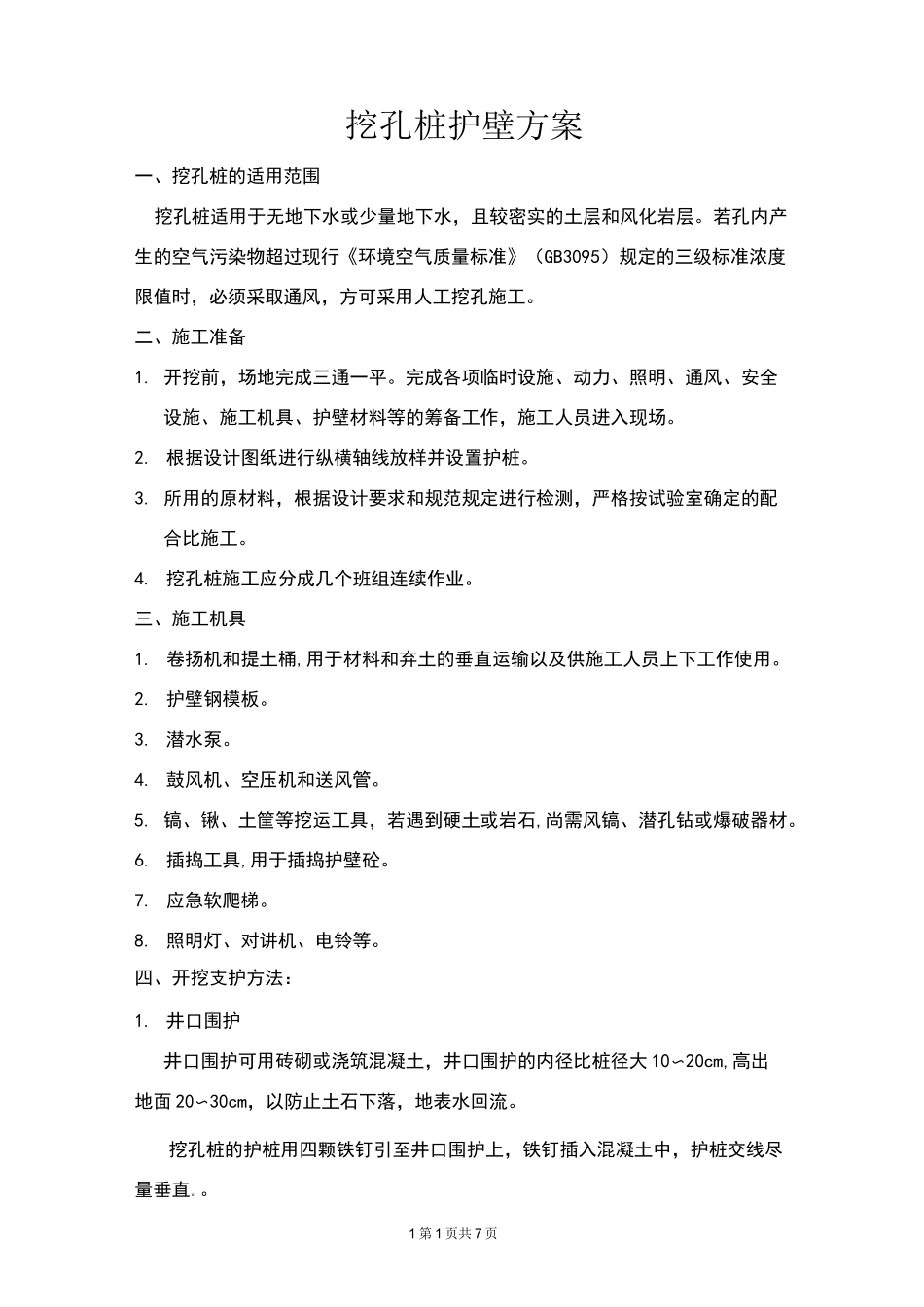

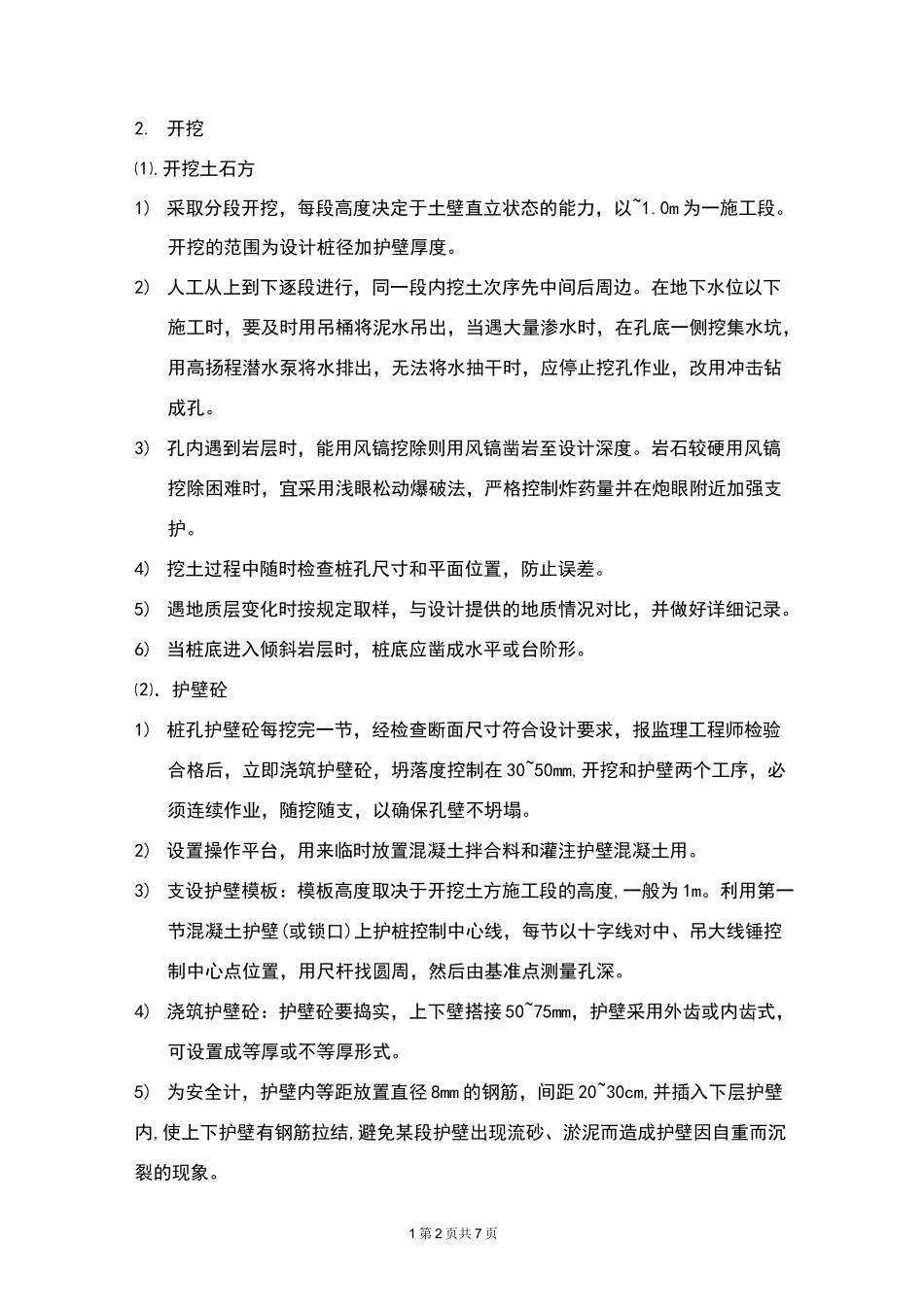

1第1页共7页挖孔桩护壁方案一、挖孔桩的适用范围挖孔桩适用于无地下水或少量地下水，且较密实的土层和风化岩层。若孔内产生的空气污染物超过现行《环境空气质量标准》（GB3095）规定的三级标准浓度限值时，必须采取通风，方可采用人工挖孔施工。二、施工准备1.开挖前，场地完成三通一平。完成各项临时设施、动力、照明、通风、安全设施、施工机具、护壁材料等的筹备工作，施工人员进入现场。2.根据设计图纸进行纵横轴线放样并设置护桩。3.所用的原材料，根据设计要求和规范规定进行检测，严格按试验室确定的配合比施工。4.挖孔桩施工应分成几个班组连续作业。三、施工机具1.卷扬机和提土桶,用于材料和弃土的垂直运输以及供施工人员上下工作使用。2.护壁钢模板。3.潜水泵。4.鼓风机、空压机和送风管。5.镐、锹、土筐等挖运工具，若遇到硬土或岩石,尚需风镐、潜孔钻或爆破器材。6.插捣工具,用于插捣护壁砼。7.应急软爬梯。8.照明灯、对讲机、电铃等。四、开挖支护方法：1.井口围护井口围护可用砖砌或浇筑混凝土，井口围护的内径比桩径大10〜20cm,高出地面20〜30cm，以防止土石下落，地表水回流。挖孔桩的护桩用四颗铁钉引至井口围护上，铁钉插入混凝土中，护桩交线尽量垂直。。1第2页共7页2.开挖⑴.开挖土石方1)采取分段开挖，每段高度决定于土壁直立状态的能力，以~1.0m为一施工段。开挖的范围为设计桩径加护壁厚度。2)人工从上到下逐段进行，同一段内挖土次序先中间后周边。在地下水位以下施工时，要及时用吊桶将泥水吊出，当遇大量渗水时，在孔底一侧挖集水坑，用高扬程潜水泵将水排出，无法将水抽干时，应停止挖孔作业，改用冲击钻成孔。3)孔内遇到岩层时，能用风镐挖除则用风镐凿岩至设计深度。岩石较硬用风镐挖除困难时，宜采用浅眼松动爆破法，严格控制炸药量并在炮眼附近加强支护。4)挖土过程中随时检查桩孔尺寸和平面位置，防止误差。5)遇地质层变化时按规定取样，与设计提供的地质情况对比，并做好详细记录。6)当桩底进入倾斜岩层时，桩底应凿成水平或台阶形。⑵．护壁砼1)桩孔护壁砼每挖完一节，经检查断面尺寸符合设计要求，报监理工程师检验合格后，立即浇筑护壁砼，坍落度控制在30~50mm,开挖和护壁两个工序，必须连续作业，随挖随支，以确保孔壁不坍塌。2)设置操作平台，用来临时放置混凝土拌合料和灌注护壁混凝土用。3)支设护壁模板：模板高度取决于开挖土方施工段的高度,一般为1m。利用第一节混凝土护壁(或锁口)上护桩控制中心线，每节以十字线对中、吊大线锤控制中心点位置，用尺杆找圆周，然后由基准点测量孔深。4)浇筑护壁砼：护壁砼要捣实，上下壁搭接50~75mm，护壁采用外齿或内齿式，可设置成等厚或不等厚形式。5)为安全计，护壁内等距放置直径8mm的钢筋，间距20~30cm,并插入下层护壁内,使上下护壁有钢筋拉结,避免某段护壁出现流砂、淤泥而造成护壁因自重而沉裂的现象。1第3页共7页6)护壁砼达到一定强度后(常温下24小时)便可拆模,再开挖下一段土石方,然后继续支模灌注混凝土,如此循环,直到挖至设计要求的深度。7)成孔以后必须对桩身直径，孔底标高，桩位中心线，井壁垂直度等进行检测，并做好记录，报监理检验合格方可进入下道工序。8)进入微风化岩层、地质情况较好、无渗水时，可不护壁直接开挖。五、护壁计算护壁砼强度等级为C25,厚度150mm~200mm,应根据有水或无水的情况经过计算确定，一般取受力最大处，即地下最深段护壁所承受的土压力及地下水的侧压力来计算。1．计算公式如下：tMKpD/(2f)c当挖孔无地下水时：P=YHtg2(45°一屮/2)当挖孔有地下水时：p二Yhtg2(45°一屮/2)+(Y-Y)(H—h)tg2(45°一屮/2)+(H—h)Yww式中：t-混凝土护壁厚度；K-安全系数取；p-土和地下水对护壁的最大总压力，N/m2；D-挖孔桩或圆形构筑物的外径，m；f-混凝土的轴心抗压强度设计值，Mpa；cY-土的重度，kN/m3；Y-水的重度，kN/m3；wH-挖孔桩护壁深度，m；h-地面至地下水位深度，m；屮-土、石的内摩擦角，°;2.计算假设与取值1第4页共7页取本合同段最大直径、最深基桩进行验算，即基桩直径取1.8m,深取30m,混凝土护壁采用C25混凝土，每节高1m。根据对地斟资料的分析判断，本合同段内...
