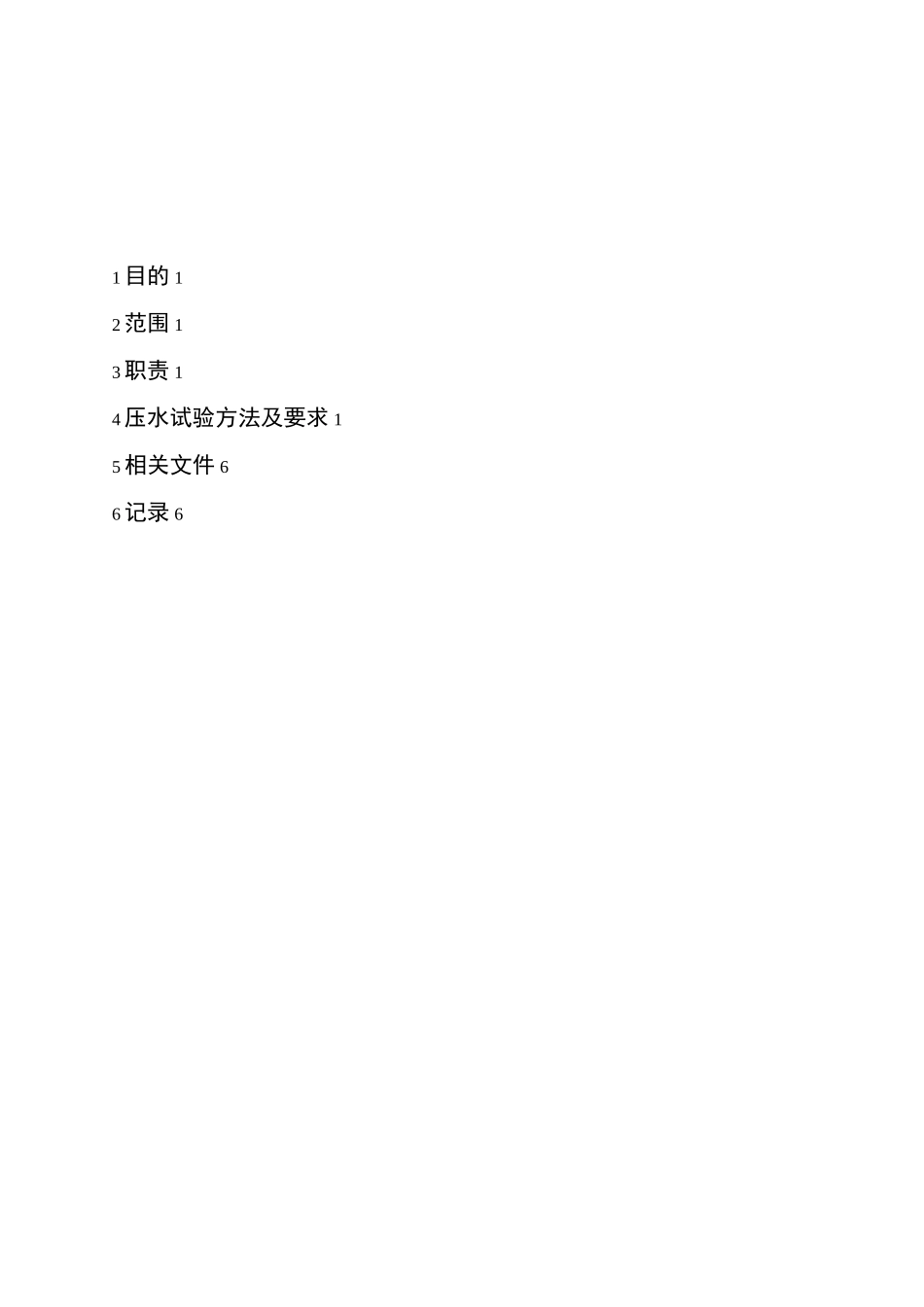

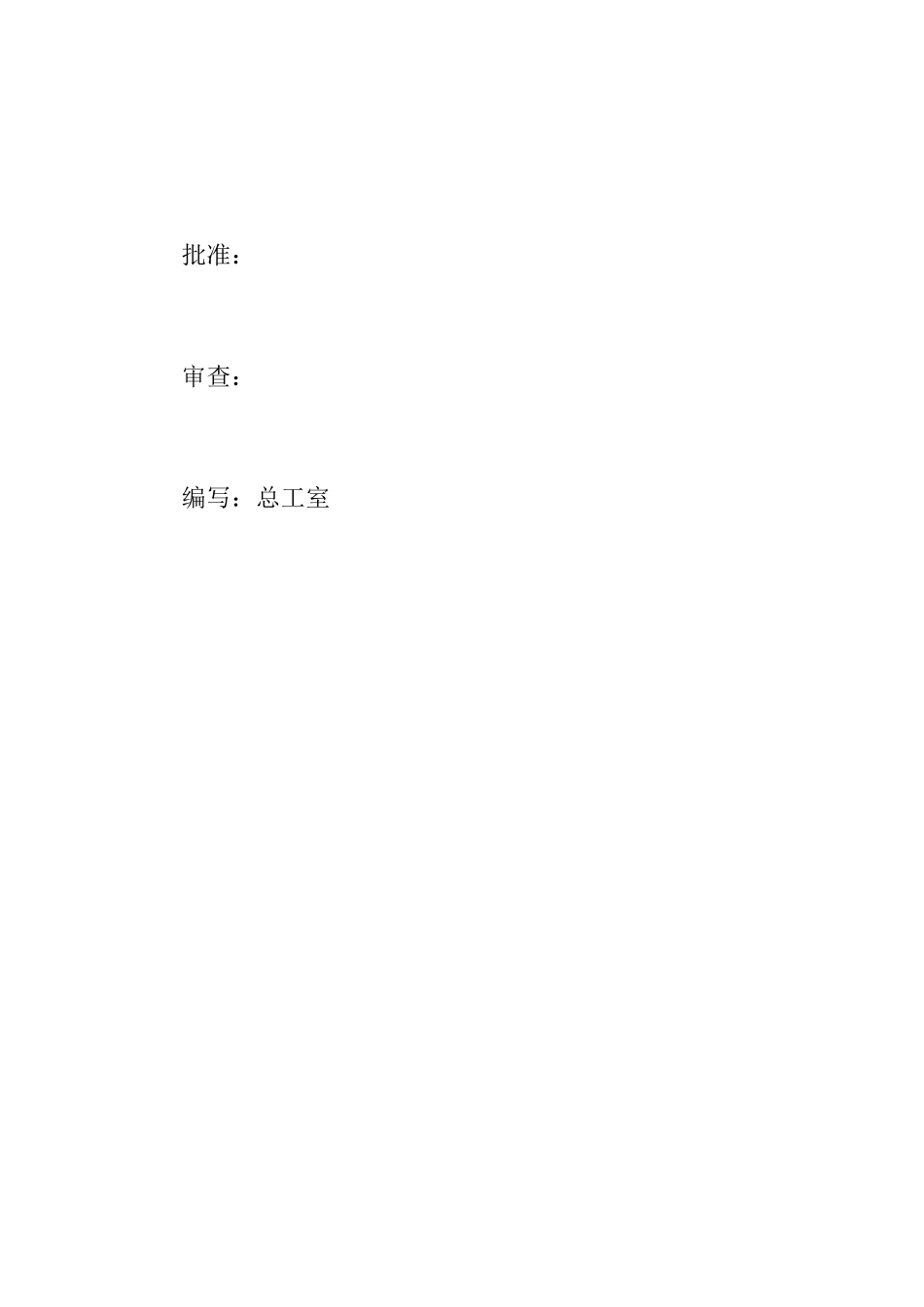

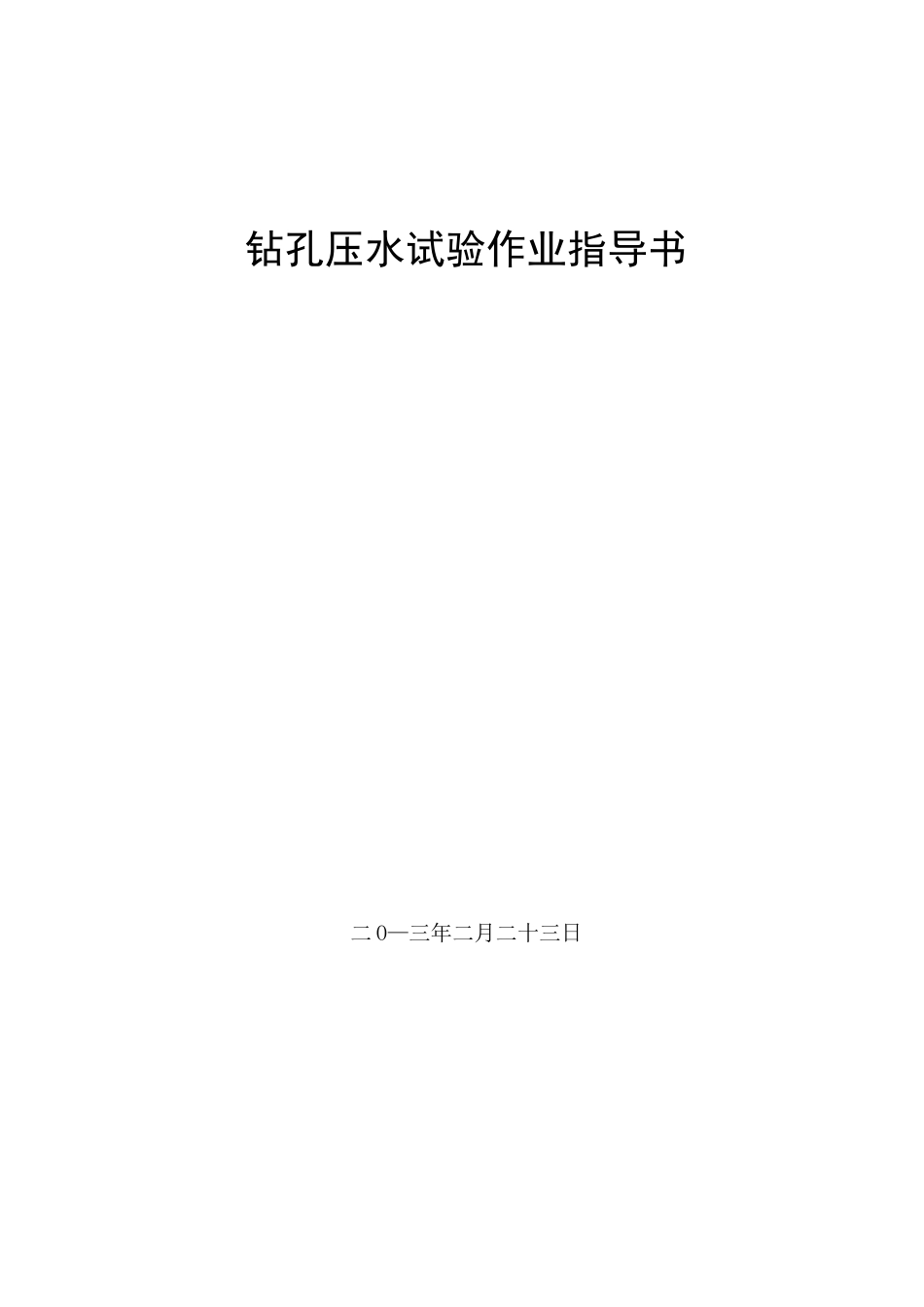

钻孔压水试验作业指导书二O—三年二月二十三日批准：审查：编写：总工室1目的12范围13职责14压水试验方法及要求15相关文件66记录61钻孔压水试验作业指导书1目的为保证我院钻孔压水试验工作的规范性，确保试验数据（成果）能够准确反映岩体的透水性，为评价岩体的渗透特性，为设计渗控措施提供基本资料。特制定本作业指导书。2范围本作业指导书适用于我院所承担的水利水电工程地质勘察中常规性压水试验工作3职责3.1试验作业组对试验成果进行自检自查，并由值班技术人员签字认可。3.2专业技术项目负责人对作业过程进行抽查，对作业组生产的产品进行全面检查对所检查的产品质量负责。3.3地质勘察队负责人或主任工程师负责对试验成果全面审查，对试验成果的技术质量负责。4压水试验方法及要求4.1基本规定钻孔压水试验的目的是了解水工建筑物地基与库、坝区渗漏地段岩体的相对透水性，为防渗和地基处理提供基本资料。故压水试验工作必须坚持实践第一的观点，严格按水利水电工程地质勘察有关规程规范要求进行。4.1.1试验方法和试段长度24.1.1.1试验方法：采用自上而下的分段压水方法，钻完一段压一段、检查一段，可采用双管和单管顶压。4.1.1.2试验段长度：试验宜为为5米；对于透水性较强的岩体、构造破碎带、裂隙密集带、岩层接触带等，应根据具体情况确定试段长度。相邻试验段应相互衔接，可少量重叠，但不能漏段，残留岩芯可计入试验长度。4.1.2压力阶段与压力值4.1.2.1压水试验应按三级压力、五个阶段进行。三级压力分别为0.3MPa、0.6MPa和1MPa。4.1.2.2当试段埋深较浅时，宜适当降低试验压力。4.1.2.3当试段漏水量很大，不能满足规定的压力时，可按水泵的最大供水能力所能达到的压力进行试验或注水。4.1.3试验钻孔的质量要求4.1.3.1压水试验的钻孔的孔径宜为59mm〜150mm。4.1.3.2压水试验钻孔宜采用金刚石或合金钻进，不应使用泥浆等护壁材料钻进。在炭酸盐类地层钻进时，应选用合适的冲洗液4.1.3.3试验钻孔的套管脚必须止水。4.1.3.4预定安置栓塞部位的孔壁应保持平直完整。4.1.3.5覆盖层与基岩之间，应使用套管隔离并止水。4.1.3.6在同一地点布置两个以上钻孔（孔距10m以内）时，应先完成拟做压水试验的钻孔。4.1.4试验用水与试验人员4.1.4.1试验用水应保持清洁，当水源的泥沙含量较多时，应采取沉淀措施。4.1.4.2钻孔压水试验人员应经过专门培训，持证上岗。4.2试验设备4.2.1止水栓塞4.2.1.1止水栓塞长度不小于8倍钻孔直径。4.2.1.2止水可靠、操作方便。4.2.1.3宜采用水压或气压式栓塞。34.2.2供水设备4.2.2.1试验用的水泵应符合下列要求：a、工作可靠，压力稳定，出水均匀；b、在IMPa压力下，流量能保持100L/min。c、水泵出口应安装容积大于5L的稳压空气室。4.222吸水龙头外应有1层〜2层孔径小于2mm的过滤网。吸水龙头至水池底部的距离不小于O.3m。供水调节阀门应灵活可靠，不漏水，且不宜与钻进共用。4.2.2.3尽可能使用水池调节，自然落差供水进行压水试验。4.2.3测量设备4.2.3.1测量压力的压力表和压力传感器应符合下列要求：a、压力表应反应灵敏，卸压后批针回零，量测范围应控制在极限压力值的1/3〜3/4；b、压力传感器的压力范围应大于试验压力。4.2.3.2流量计应能在1.5MPa压力下正常工作，量测范围应与水泵的出力相匹配，并能测定正向和反向流量。4.2.3.3宜使用能测量压力和流量的自动记录仪进行压水试验。4.2.3.4水位计应灵敏可靠，不受孔壁附着水或孔内滴水的影响。4.2.3.5试验用的仪表应专门保管，不应与钻进共用，并定期进行检定。4.3现场试验4.3.1试验程序4.3.1.1现场试验工作包括洗孔、下置栓塞隔离试段、水位测量、仪表安装、压水和流量观测等程序进行。4.3.1.2在压水试验开始前，以及整个试验过程中，应对各种设备、仪表的性能和工作状态进行细致的检查和鉴定，如发现问题，应立即进行检修和更换。4.3.2洗孔4.3.2.1洗孔应采用压水法，洗孔时钻具应下到孔底，流量应达到水泵的最大出力。4.3.2.2洗孔应至孔口回水清洁，肉眼观察无岩粉时方可结束。当孔口无回水时，洗孔时间不少于15min。44.3.3试段隔离4.3.3.1试段隔离前，应根据孔径和试段位置确定栓塞直径和工作管...
