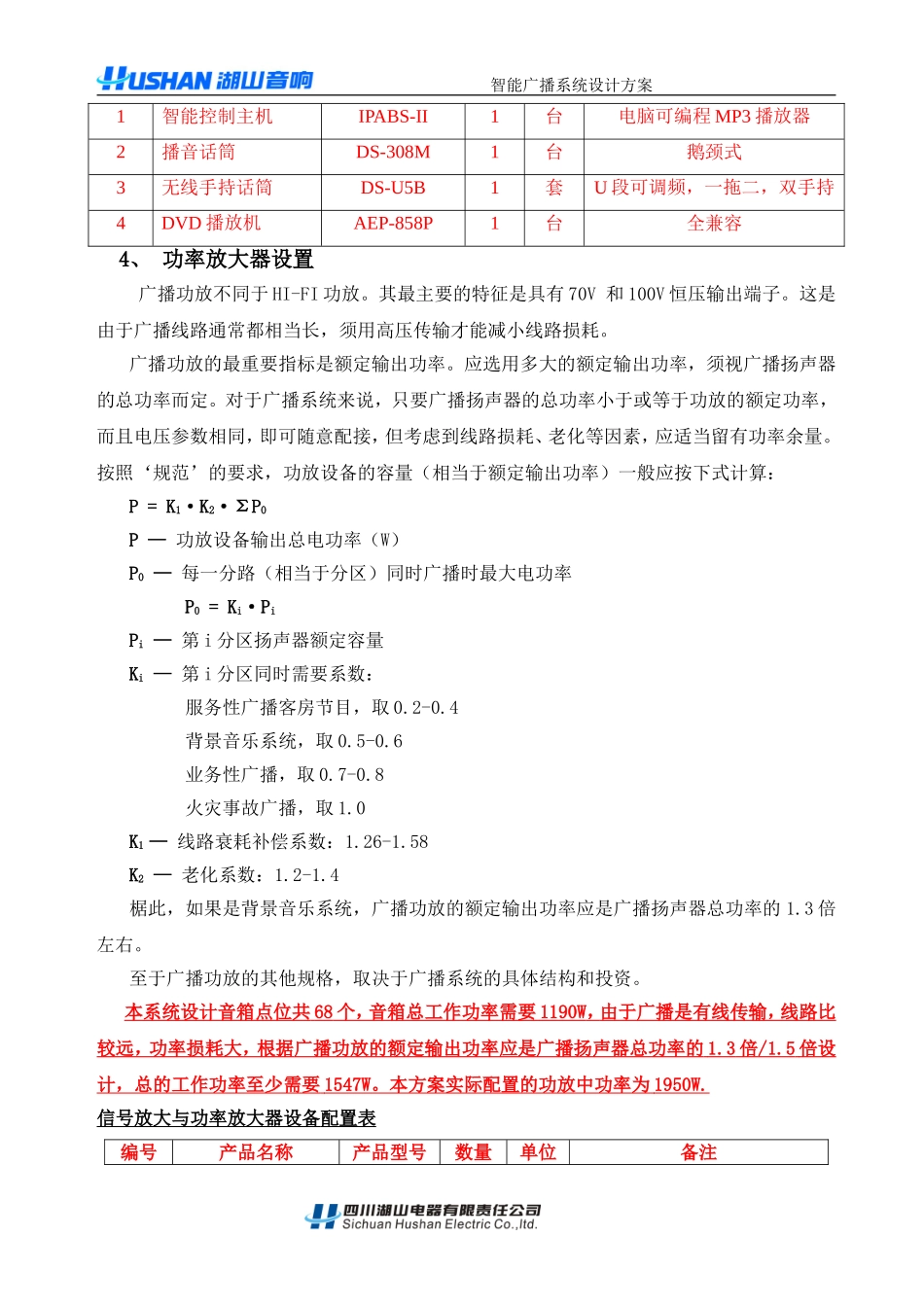

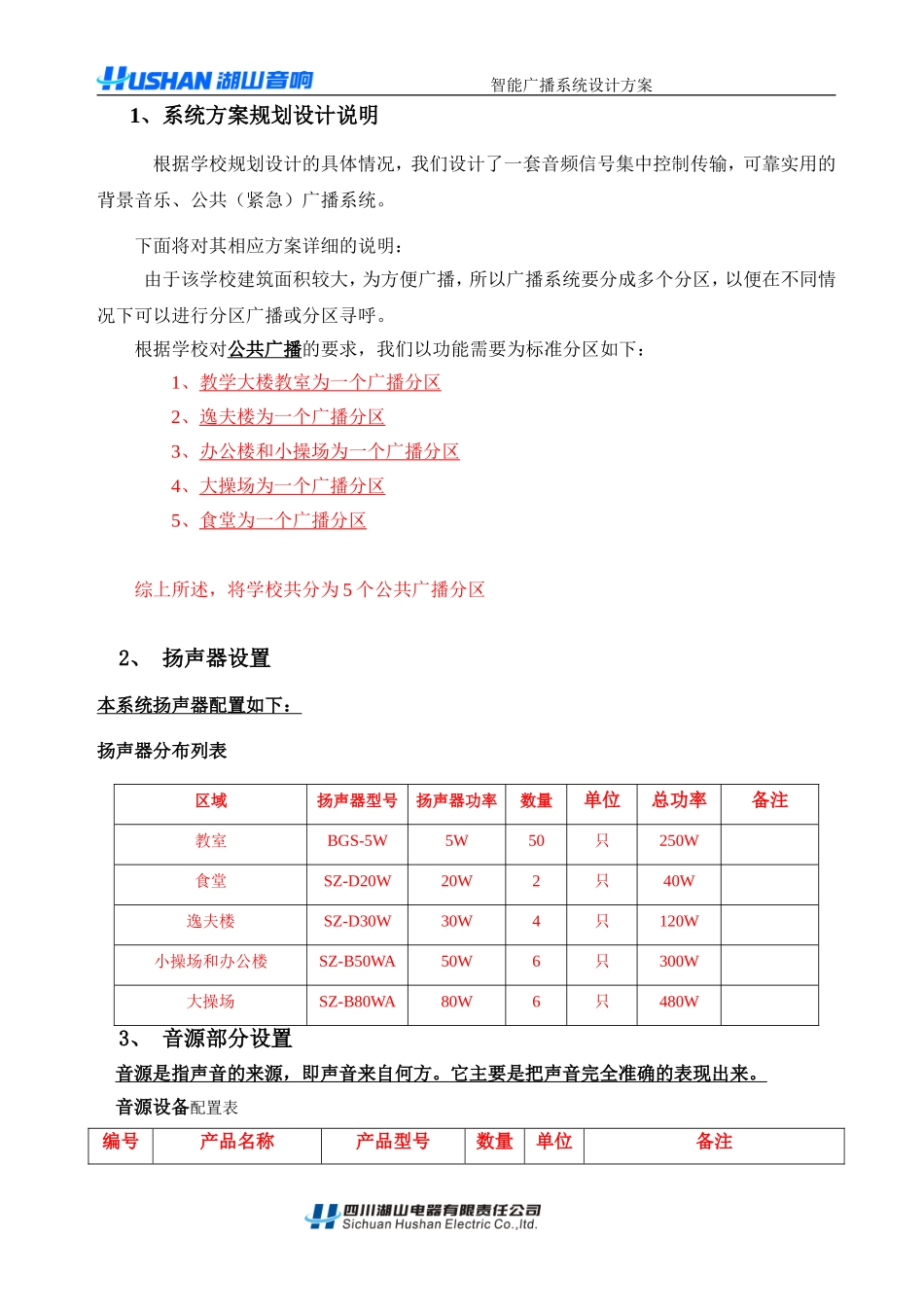

智能广播系统设计方案1、系统方案规划设计说明根据学校规划设计的具体情况，我们设计了一套音频信号集中控制传输，可靠实用的背景音乐、公共（紧急）广播系统。下面将对其相应方案详细的说明：由于该学校建筑面积较大，为方便广播，所以广播系统要分成多个分区，以便在不同情况下可以进行分区广播或分区寻呼。根据学校对公共广播的要求，我们以功能需要为标准分区如下：1、教学大楼教室为一个广播分区2、逸夫楼为一个广播分区3、办公楼和小操场为一个广播分区4、大操场为一个广播分区5、食堂为一个广播分区综上所述，将学校共分为5个公共广播分区2、扬声器设置本系统扬声器配置如下：扬声器分布列表区域扬声器型号扬声器功率数量单位总功率备注教室BGS-5W5W50只250W食堂SZ-D20W20W2只40W逸夫楼SZ-D30W30W4只120W小操场和办公楼SZ-B50WA50W6只300W大操场SZ-B80WA80W6只480W3、音源部分设置音源是指声音的来源，即声音来自何方。它主要是把声音完全准确的表现出来。音源设备配置表编号产品名称产品型号数量单位备注智能广播系统设计方案1智能控制主机IPABS-II1台电脑可编程MP3播放器2播音话筒DS-308M1台鹅颈式3无线手持话筒DS-U5B1套U段可调频，一拖二，双手持4DVD播放机AEP-858P1台全兼容4、功率放大器设置广播功放不同于HI-FI功放。其最主要的特征是具有70V和100V恒压输出端子。这是由于广播线路通常都相当长，须用高压传输才能减小线路损耗。广播功放的最重要指标是额定输出功率。应选用多大的额定输出功率，须视广播扬声器的总功率而定。对于广播系统来说，只要广播扬声器的总功率小于或等于功放的额定功率，而且电压参数相同，即可随意配接，但考虑到线路损耗、老化等因素，应适当留有功率余量。按照‘规范’的要求，功放设备的容量（相当于额定输出功率）一般应按下式计算：P=K1·K2·ΣP0P—功放设备输出总电功率（W）P0—每一分路（相当于分区）同时广播时最大电功率P0=Ki·PiPi—第i分区扬声器额定容量Ki—第i分区同时需要系数：服务性广播客房节目，取0.2-0.4背景音乐系统，取0.5-0.6业务性广播，取0.7-0.8火灾事故广播，取1.0K1—线路衰耗补偿系数：1.26-1.58K2—老化系数：1.2-1.4椐此，如果是背景音乐系统，广播功放的额定输出功率应是广播扬声器总功率的1.3倍左右。至于广播功放的其他规格，取决于广播系统的具体结构和投资。本系统设计音箱点位共68个，音箱总工作功率需要1190W，由于广播是有线传输，线路比较远，功率损耗大，根据广播功放的额定输出功率应是广播扬声器总功率的1.3倍/1.5倍设计，总的工作功率至少需要1547W。本方案实际配置的功放中功率为1950W.信号放大与功率放大器设备配置表编号产品名称产品型号数量单位备注智能广播系统设计方案1前置放大器QF23061台3路话筒，5路线路输入2分区控制器FC235101台10路分区3功率放大器BK650E3台额定输出功率：650W5、本方案系统原理图：6、本方案主要设备介绍6.1、湖山微机智能广播主机IPABS-II通过微机编程控制，对播出的曲目内容、时间、日期自由设定（按星期），实现自动化与手动化广播服务；电脑可录制并储存上万条广播信息或背景音乐，可以早上播放新闻，其余时间可以播放磁带录音节目、CD音乐或VCD、DVD激光唱片；通过先进的电源管理程序，实现对外部设备的管理；通过微机对分区控制器的程序控制，实现对不同功能扩声区域的分区控制与管理；系统带自动报警接口，可实现与火灾事故联动报智能广播系统设计方案警功能，关键时刻可播放紧急通知；带自动开关机功能，做到真正的无人值守。可广泛用于学校、部队、旅游景点、住宅小区、公园广场、宾馆大楼、车站码头、工矿企事业单位等公共广播场所6.2、湖山BK系列大功率专业定压功放(纯后级)BK250E/BK350E/BK650E/BK1000E定压功放系列，大功率输出，多种保护措施。■频率响应：200Hz—16KHz+1/-3dB■输出电压：70V/100V■总谐波失真：200Hz—16KHz≤0.8%■输出功率：BK250E/250WBK350E/350WBK650E/650WBK1000E/1000W■电源范围:220V/50Hz±10%■输入阻抗：≥5KΩ■输入灵敏度：0dB(775mV)■信噪比：≥90dB■尺寸(宽×高×深)：480×132×480mm■整机重量：BK250E/11K...
