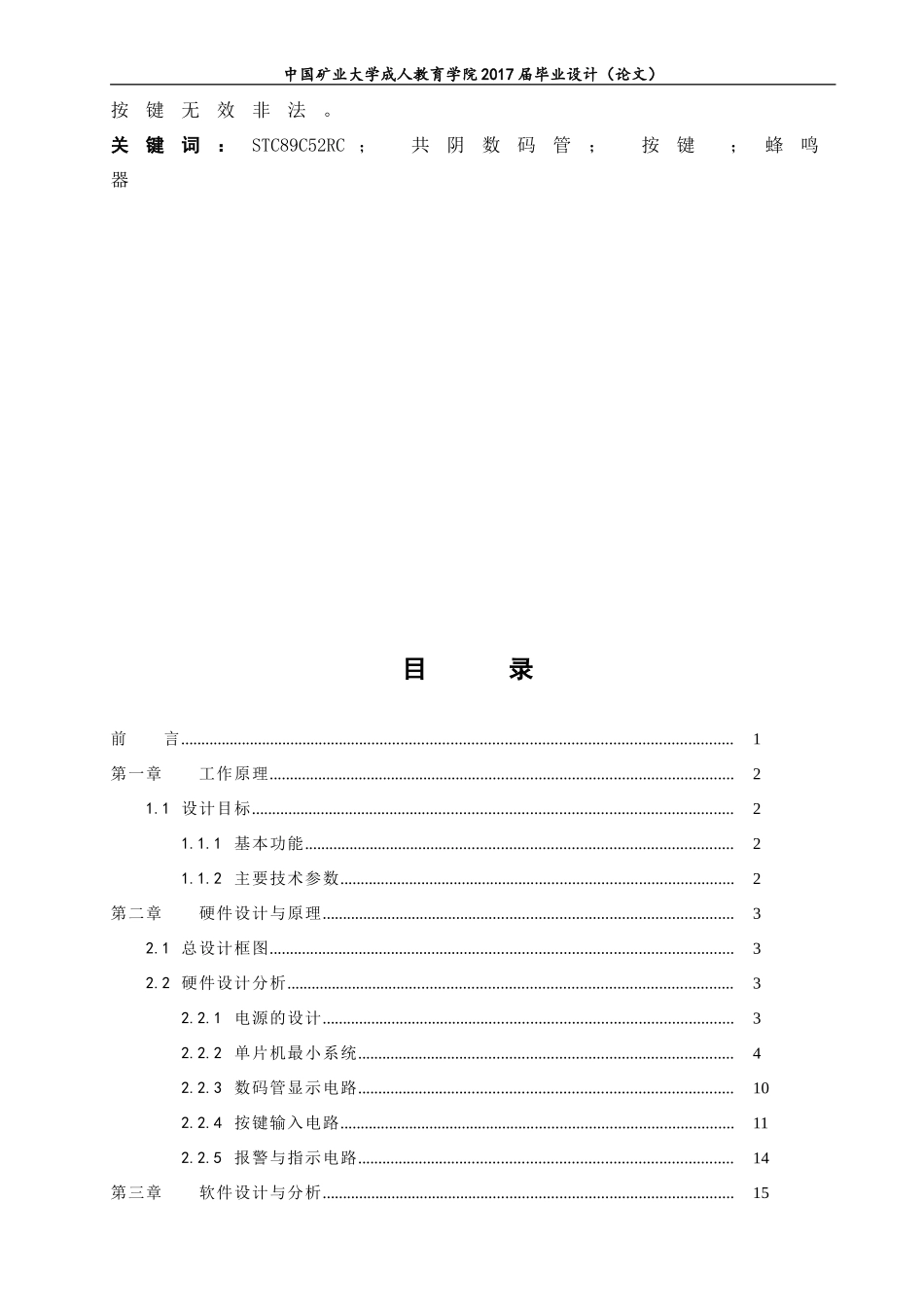

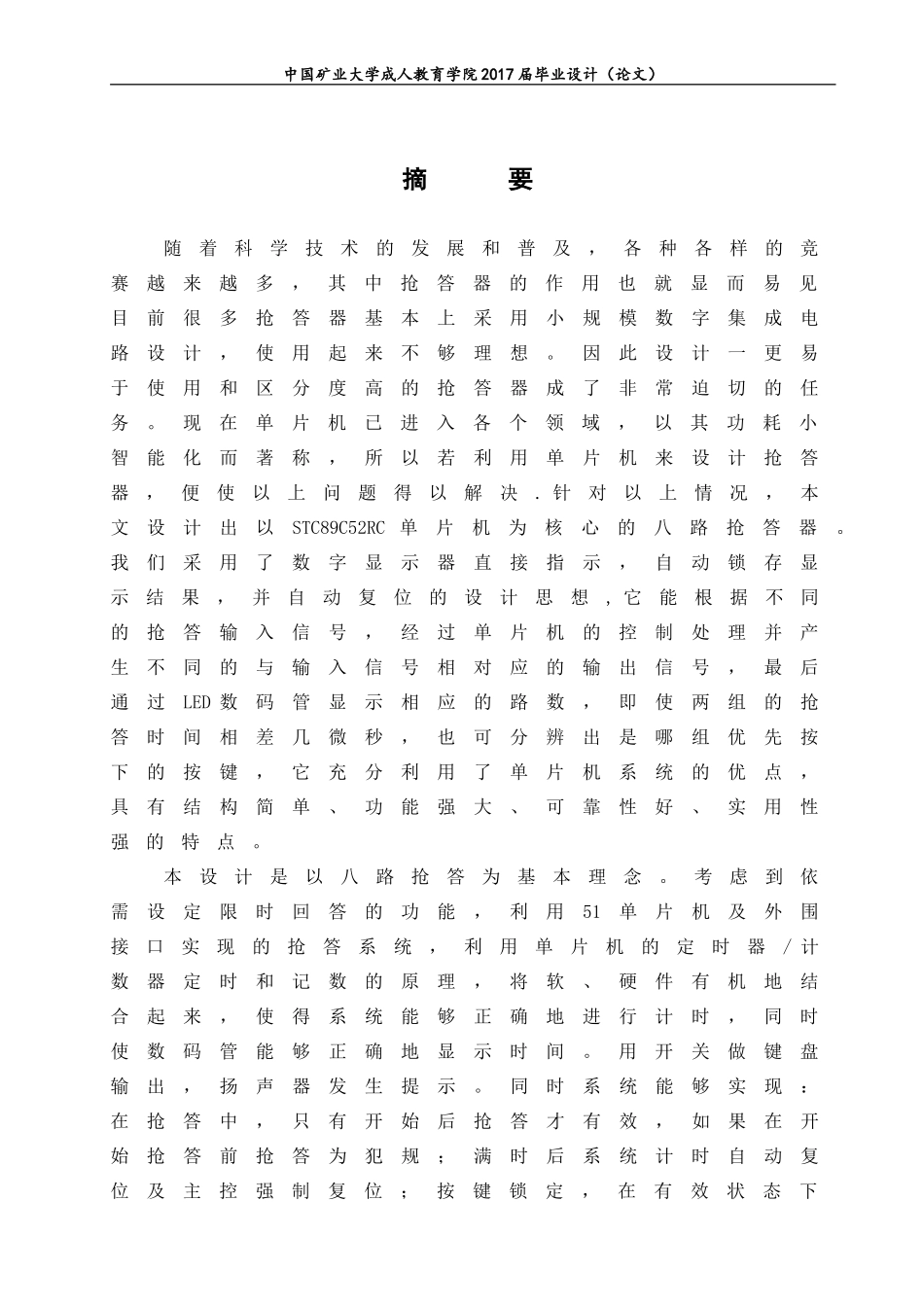

中国矿业大学成人教育学院2017届毕业设计(论文)毕业设计(论文)题目:基于51单片机的抢答器系统设计函授站点:中国矿业大学继续教育学院学习层次:专科班级名称:徐工技师学院函机电2015班姓名:彭乾坤学号:中国矿业大学继续教育学院20年月日中国矿业大学成人教育学院2017届毕业设计(论文)摘要随着科学技术的发展和普及,各种各样的竞赛越来越多,其中抢答器的作用也就显而易见目前很多抢答器基本上采用小规模数字集成电路设计,使用起来不够理想。因此设计一更易于使用和区分度高的抢答器成了非常迫切的任务。现在单片机已进入各个领域,以其功耗小智能化而著称,所以若利用单片机来设计抢答器,便使以上问题得以解决.针对以上情况,本文设计出以STC89C52RC单片机为核心的八路抢答器。我们采用了数字显示器直接指示,自动锁存显示结果,并自动复位的设计思想,它能根据不同的抢答输入信号,经过单片机的控制处理并产生不同的与输入信号相对应的输出信号,最后通过LED数码管显示相应的路数,即使两组的抢答时间相差几微秒,也可分辨出是哪组优先按下的按键,它充分利用了单片机系统的优点,具有结构简单、功能强大、可靠性好、实用性强的特点。本设计是以八路抢答为基本理念。考虑到依需设定限时回答的功能,利用51单片机及外围接口实现的抢答系统,利用单片机的定时器/计数器定时和记数的原理,将软、硬件有机地结合起来,使得系统能够正确地进行计时,同时使数码管能够正确地显示时间。用开关做键盘输出,扬声器发生提示。同时系统能够实现:在抢答中,只有开始后抢答才有效,如果在开始抢答前抢答为犯规;满时后系统计时自动复位及主控强制复位;按键锁定,在有效状态下中国矿业大学成人教育学院2017届毕业设计(论文)按键无效非法。关键词:STC89C52RC;共阴数码管;按键;蜂鸣器目录前言......................................................................................................................................1第一章工作原理.................................................................................................................21.1设计目标.....................................................................................................................21.1.1基本功能........................................................................................................21.1.2主要技术参数................................................................................................2第二章硬件设计与原理....................................................................................................32.1总设计框图.................................................................................................................32.2硬件设计分析............................................................................................................32.2.1电源的设计....................................................................................................32.2.2单片机最小系统...........................................................................................42.2.3数码管显示电路...........................................................................................102.2.4按键输入电路................................................................................................112.2.5报警与指示电路...........................................................................................14第三章软件设计与分析....................................................................................................15中国矿业大学成人教育学院2017届毕业设计(论文)3.1软件设计的组成....................................................................................................
