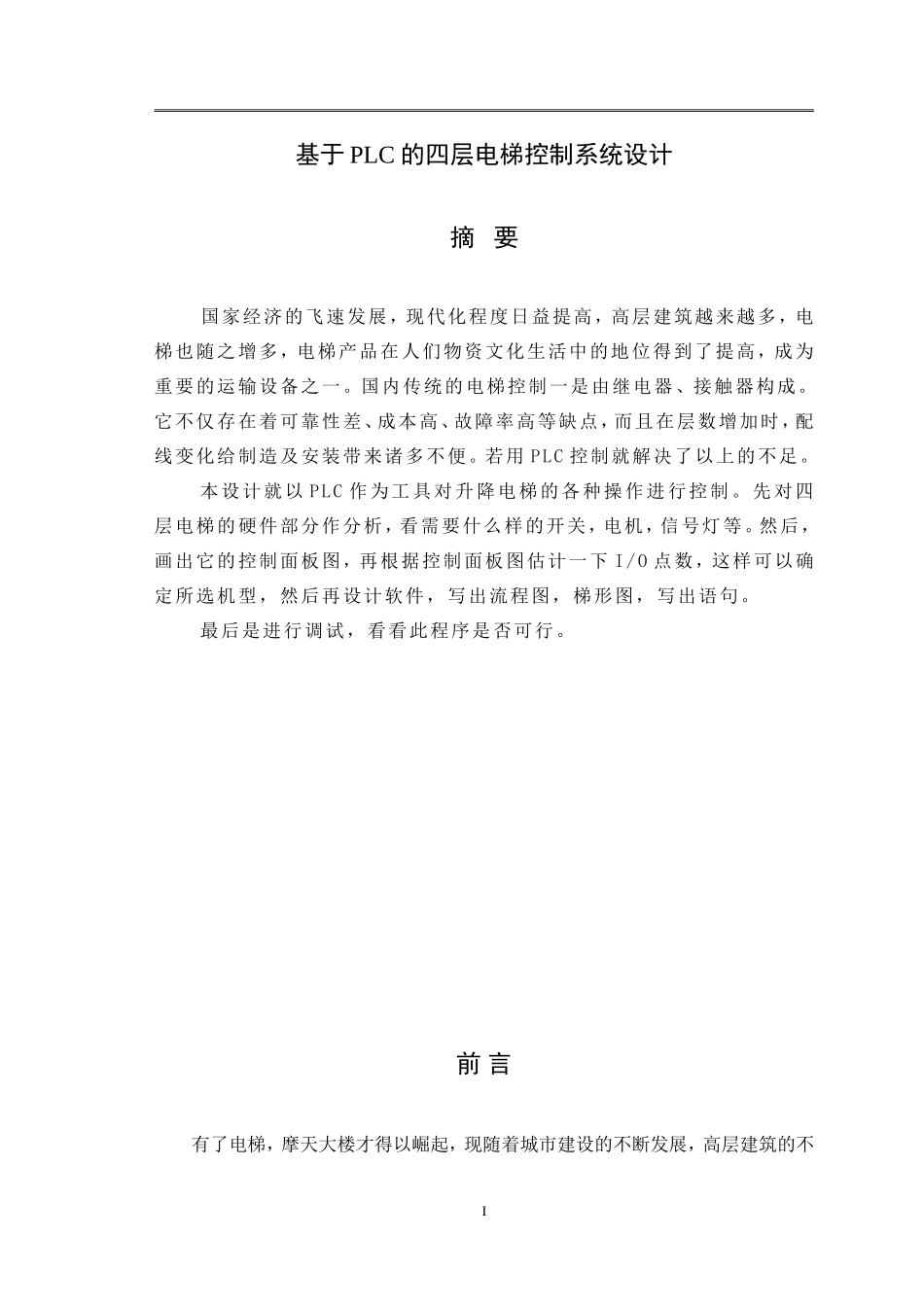

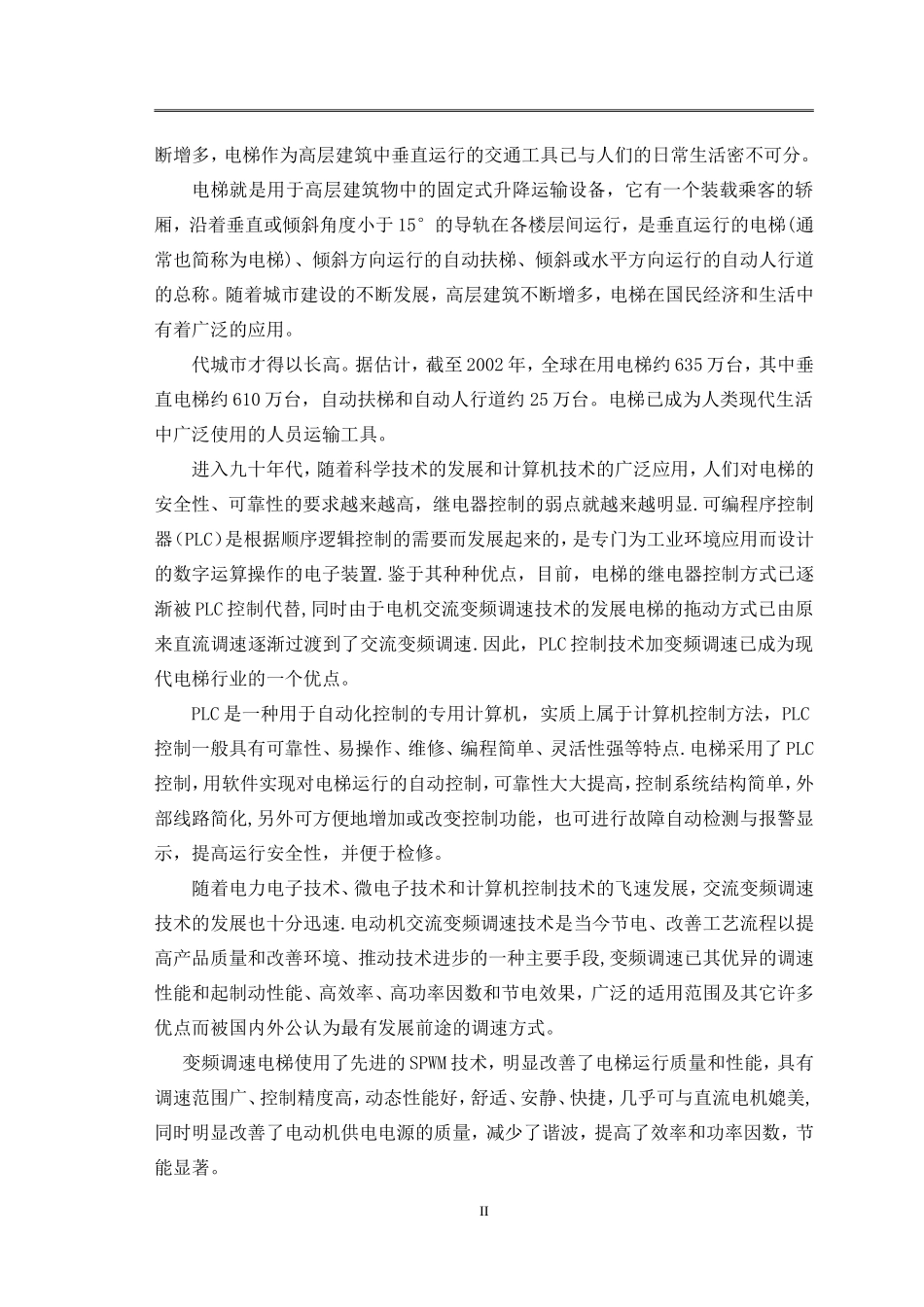

基于PLC的四层电梯控制系统设计摘要国家经济的飞速发展，现代化程度日益提高，高层建筑越来越多，电梯也随之增多，电梯产品在人们物资文化生活中的地位得到了提高，成为重要的运输设备之一。国内传统的电梯控制一是由继电器、接触器构成。它不仅存在着可靠性差、成本高、故障率高等缺点，而且在层数增加时，配线变化给制造及安装带来诸多不便。若用PLC控制就解决了以上的不足。本设计就以PLC作为工具对升降电梯的各种操作进行控制。先对四层电梯的硬件部分作分析，看需要什么样的开关，电机，信号灯等。然后，画出它的控制面板图，再根据控制面板图估计一下I/O点数，这样可以确定所选机型，然后再设计软件，写出流程图，梯形图，写出语句。最后是进行调试，看看此程序是否可行。前言有了电梯，摩天大楼才得以崛起，现随着城市建设的不断发展，高层建筑的不I断增多，电梯作为高层建筑中垂直运行的交通工具已与人们的日常生活密不可分。电梯就是用于高层建筑物中的固定式升降运输设备，它有一个装载乘客的轿厢，沿着垂直或倾斜角度小于15°的导轨在各楼层间运行，是垂直运行的电梯(通常也简称为电梯)、倾斜方向运行的自动扶梯、倾斜或水平方向运行的自动人行道的总称。随着城市建设的不断发展，高层建筑不断增多，电梯在国民经济和生活中有着广泛的应用。代城市才得以长高。据估计，截至2002年，全球在用电梯约635万台，其中垂直电梯约610万台，自动扶梯和自动人行道约25万台。电梯已成为人类现代生活中广泛使用的人员运输工具。进入九十年代，随着科学技术的发展和计算机技术的广泛应用，人们对电梯的安全性、可靠性的要求越来越高，继电器控制的弱点就越来越明显.可编程序控制器（PLC）是根据顺序逻辑控制的需要而发展起来的，是专门为工业环境应用而设计的数字运算操作的电子装置.鉴于其种种优点，目前，电梯的继电器控制方式已逐渐被PLC控制代替,同时由于电机交流变频调速技术的发展电梯的拖动方式已由原来直流调速逐渐过渡到了交流变频调速.因此，PLC控制技术加变频调速已成为现代电梯行业的一个优点。PLC是一种用于自动化控制的专用计算机，实质上属于计算机控制方法，PLC控制一般具有可靠性、易操作、维修、编程简单、灵活性强等特点.电梯采用了PLC控制，用软件实现对电梯运行的自动控制，可靠性大大提高，控制系统结构简单，外部线路简化,另外可方便地增加或改变控制功能，也可进行故障自动检测与报警显示，提高运行安全性，并便于检修。随着电力电子技术、微电子技术和计算机控制技术的飞速发展，交流变频调速技术的发展也十分迅速.电动机交流变频调速技术是当今节电、改善工艺流程以提高产品质量和改善环境、推动技术进步的一种主要手段,变频调速已其优异的调速性能和起制动性能、高效率、高功率因数和节电效果，广泛的适用范围及其它许多优点而被国内外公认为最有发展前途的调速方式。变频调速电梯使用了先进的SPWM技术，明显改善了电梯运行质量和性能，具有调速范围广、控制精度高，动态性能好，舒适、安静、快捷，几乎可与直流电机媲美,同时明显改善了电动机供电电源的质量，减少了谐波，提高了效率和功率因数，节能显著。II本设计介绍了基于S7-200系列PLC对电梯系统的控制，包括召唤响应，选向，起动，换速，平层，开关门，故障提示等功能的实现。本设计中，电梯能在有司机操作方式和无司机操作方式下工作。在无司机操作时，系统能根据电梯的召唤信号自动选择运行方向。在有司机操作时，不但能由系统自动选择运行方向，司机还能根据实际情况选择电梯的运行方向，能屏蔽厅外召唤，直接到达轿内召唤所指的楼层系统能根据轿厢内的载客情况，自动在超载时停止运行关门并发出警告，在满载时不响应厅外的召唤，免去不必要的停层。此外，系统还能自动检测运行时的一些故障并提示，保证了运行的安全。如今，世界各国的电梯公司还在不断地进行电梯新品的研发、维修保养服务系统的完善，力求满足人们的对现代建筑交通日益增长的需求。由此看来，电梯还有很大的发展空间等着我们去挖掘。作为21世纪的新一代大学生，我们也将会不断努力学习各种新的科学知识，努力把我们的祖国建设...
