九年级物理上册 第五章(探究电流)综合测试 教科版试卷VIP专享VIP免费

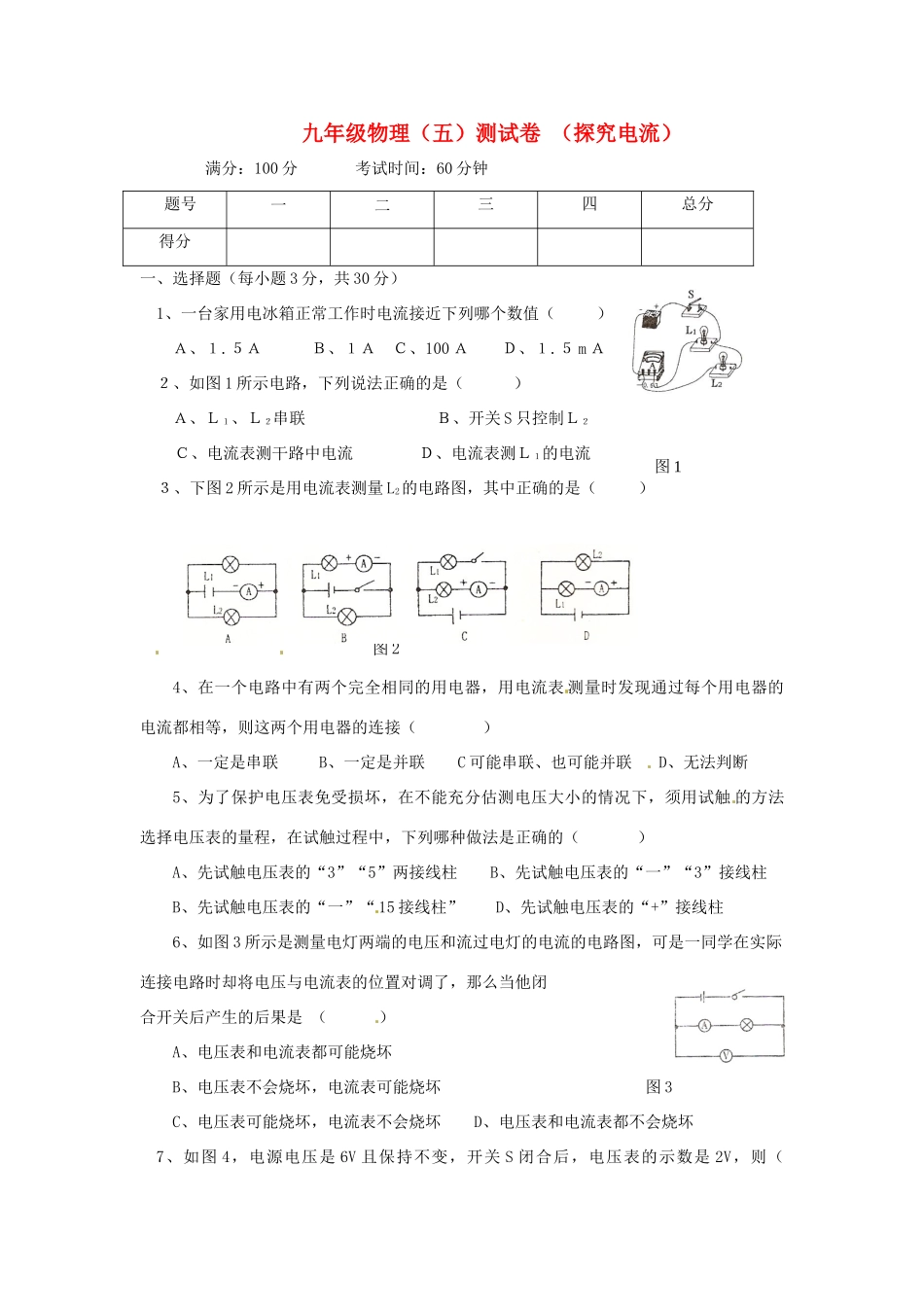

九年级物理（五）测试卷（探究电流）满分：100分考试时间：60分钟题号一二三四总分得分一、选择题（每小题3分，共30分）1、一台家用电冰箱正常工作时电流接近下列哪个数值（）Ａ、１.５ＡＢ、１ＡＣ、100ＡＤ、１.５mＡ２、如图1所示电路，下列说法正确的是（）Ａ、Ｌ１、Ｌ２串联Ｂ、开关S只控制Ｌ２Ｃ、电流表测干路中电流Ｄ、电流表测Ｌ１的电流３、下图2所示是用电流表测量L2的电路图，其中正确的是（）图24、在一个电路中有两个完全相同的用电器，用电流表测量时发现通过每个用电器的电流都相等，则这两个用电器的连接（）A、一定是串联B、一定是并联C可能串联、也可能并联D、无法判断5、为了保护电压表免受损坏，在不能充分估测电压大小的情况下，须用试触的方法选择电压表的量程，在试触过程中，下列哪种做法是正确的（）A、先试触电压表的“3”“5”两接线柱B、先试触电压表的“一”“3”接线柱B、先试触电压表的“一”“15接线柱”D、先试触电压表的“+”接线柱6、如图3所示是测量电灯两端的电压和流过电灯的电流的电路图，可是一同学在实际连接电路时却将电压与电流表的位置对调了，那么当他闭合开关后产生的后果是（）A、电压表和电流表都可能烧坏B、电压表不会烧坏，电流表可能烧坏图3C、电压表可能烧坏，电流表不会烧坏D、电压表和电流表都不会烧坏7、如图4，电源电压是6V且保持不变，开关S闭合后，电压表的示数是2V，则（图1）A、L1两端的电压是2VB、L2两端的电压是4VC、L1两端的电压是4VD、L2两端的电压是6V图48、以下所列各组物品，其中均属于导体的一组是（）A、塑料瓶盖、铁钉、铝箔B、铅笔芯、铁钉、铝箔C、铅笔芯、蜡纸、铁钉D、塑料瓶、蜡纸、铅笔芯9、将一根粗细均匀的铝导线从中点处对折后使用，则此时铝导线电阻大小将变为原来的（）A、2倍B、1／2C、1倍D、1／410、甲、乙、丙三导体两端分别加6V、6V、15V的电压，三导体中的电流分别为2.4A、1.2A、1.2A，下列说法中正确的是（）A、甲的电阻最大B、乙的电阻最大C、丙的电阻最大D、三导体的电阻相等二填空题（每空1分，共32分）11、电流表连入电路的两个接线柱如图5所示，则电路中的电流是________；如果电流表连电路的接线柱是“一”和“0.6”，指针仍转到原来位置，则此时电路中的电流是________。图512、某同学在按图6所示图（a）的电路测通过灯泡L的电流的实验中，闭合开关S时，发现电流表指针偏转到如图（b）所示的位置，于是立即断了开关，问：（1）测量时产生这种现象的原因是：____________________________________（2）为了完成实验，应该采取的措施是：_______________________________13、一节干电池的电压是_____________，家庭电路的电压是_____________安全电压是_____________。14、如图7所示，电源电压恒定，当开关S1闭合，S2断开时，电压表的示数为3V，当S1断开，S2闭合时，电压表的示数为4.5V，则灯L1两端的电压为_________V，灯L2两端的电压图6为_____________V。图715、（1）白炽灯的灯丝断了一截，若搭上仍能使用，则灯丝的电阻将_________；（2）用久的白炽灯发光变暗，原因是灯丝的电阻_____________；导致通过灯丝的电流_____________。（填“变大”“变小”或“不变”）16、如图8所示，将废灯泡的灯芯接入电路时，电流表指针_____________；当用酒精灯对灯芯的玻璃柱加热一段时间后，电流表的指针就会_____________，这表明通常情况下_____________的玻璃，受热达到一定温度时也会变成___________。将下图中的M、N跟废日光灯管中的钨丝连接，用酒精灯对钨丝加热后，电流表的示数_____________，这表明钨丝的电阻随温度的升高而_____________。17、为了研究导体的电阻与导体横截面积的关系，应选用同种材料_____________相同，而_____________不同的一组导体进行实验。18、某滑动变阻器标有“50Ω、2.5A”的字样，其中2.5A表示_____________该滑动变阻器连入电路中的最大阻值为_____________。19、小宇在实验室用如图9所示的电路做电学实验，请你帮助他完成以下的判断：（1）当滑动变阻器的B、C两个接线柱接入电路中，滑片P向A端移动时，灯L将______（填“变暗”“不变”或“变亮...
