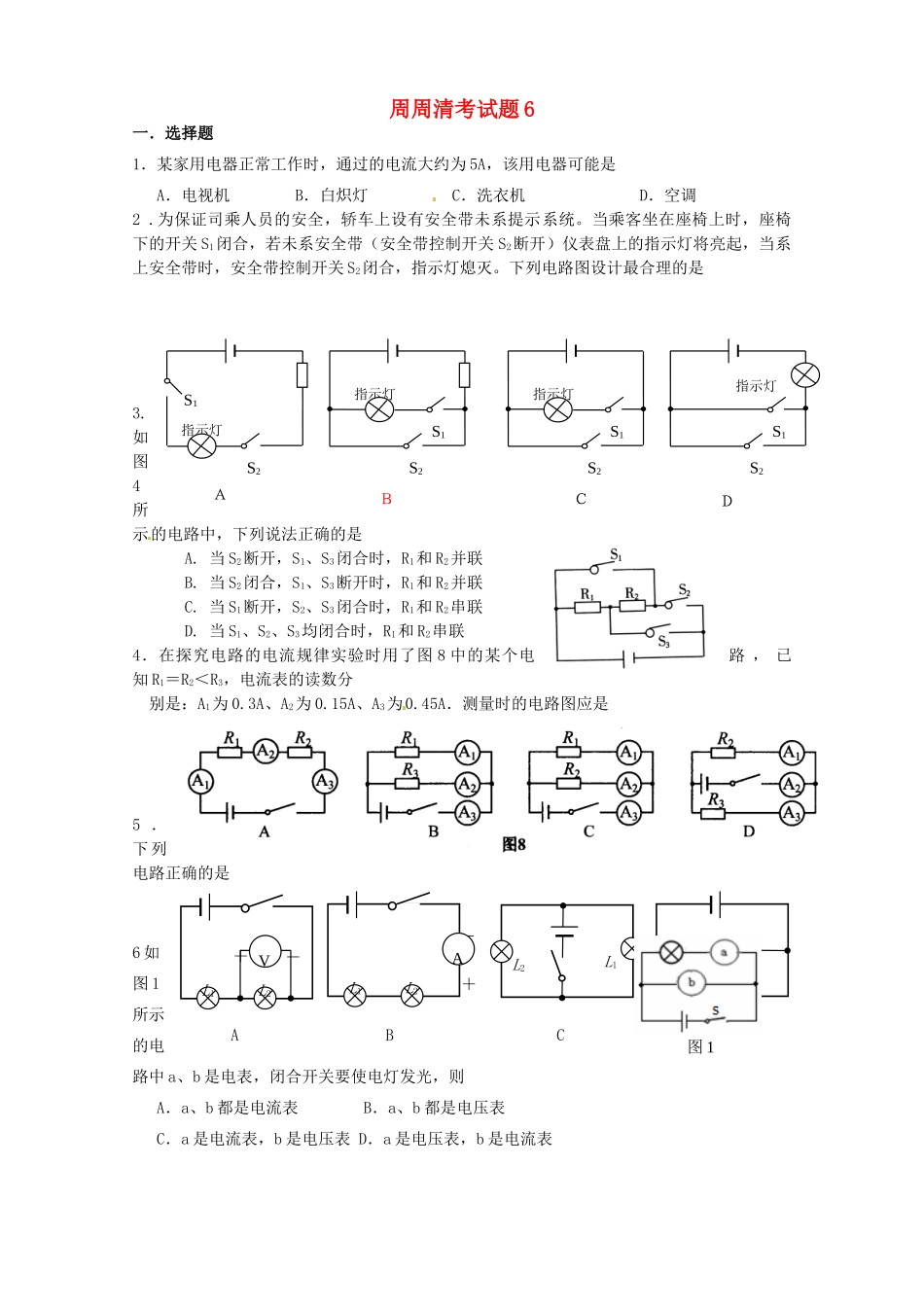

S1S2指示灯S1S2指示灯S1S2指示灯S1S2指示灯ＡＢＣＤ周周清考试题6一．选择题1．某家用电器正常工作时，通过的电流大约为5A，该用电器可能是A．电视机B．白炽灯C．洗衣机D．空调2.为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带（安全带控制开关S2断开）仪表盘上的指示灯将亮起，当系上安全带时，安全带控制开关S2闭合，指示灯熄灭。下列电路图设计最合理的是3.如图4所示的电路中，下列说法正确的是A.当S2断开，S1、S3闭合时，R1和R2并联B.当S2闭合，S1、S3断开时，R1和R2并联C.当S1断开，S2、S3闭合时，R1和R2串联D.当S1、S2、S3均闭合时，R1和R2串联4．在探究电路的电流规律实验时用了图8中的某个电路，已知R1＝R2＜R3，电流表的读数分别是：A1为0.3A、A2为0.15A、A3为0.45A．测量时的电路图应是5．下列电路正确的是6如图1所示的电路中a、b是电表，闭合开关要使电灯发光，则A．a、b都是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a是电压表，b是电流表ABCDL1L2V＋－－L1L2A＋L1L2L2L1图1S1S2S3L1L211题图7.如图6所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数。若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是A.灯L短路B.灯L断路C.变阻器R短路D.变阻器R断路8.小文在探究“电阻的大小与什么因素有关”的活动中，发现实验器材中电阻丝只有一根，其它器材足够，如果要他完成下面的实验探究活动，其中不可能完成的是（）A．探究导体电阻与长度的关系B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系D．探究导体电阻与温度的关系9.如图5所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是（）二、填空与作图题10．在如下左图所示的电路中，当闭合开关后，两个电压表的指针偏转均为图中所示，则电阻R1和R2两端的电压分别为V和V。11．如图所示，在电路中要使电灯L1和L2并联，应闭合开关。为了防止电路出现短路，不能同时闭合开关。12．图12所示的电璐，开关闭合时电流表(甲)测量的是通过__________的电流（选填“L1”、“L2”或“L1和L2”），电流表(乙)测量的是通过__________的电流（选填“L1”、“L2”或“L1和L2”）。L1和L2两只灯泡是_________________关系（选填“串联”或“并联”）。13．请在图中用笔画线代替导线，按要求连接电路。要求：⑴开关同时控制两盏电灯；⑵电灯L1、L2并联；⑶电流表测通过两灯的总电流；⑷所画导线不能交叉。三．实验与探究题14.用滑动变阻器改变小灯泡的亮度(1)实验室中有一铭牌上标有“20Ω2A”字样的滑动变阻器，如图18所示.若要把它其中的两个接线柱连接到电路中去，共有种接法；“20Ω”指的是接线柱间的L1L2图150.63A电阻值，“2A”指的是___________________________.(2)现再给电源、小灯泡、开关各一个，导线若干，请在图19中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗.(3)如果你还想知道电路中电流值的改变情况，需在电路中再联一个电流表，并增加根导线.15.小明同学做“用电流表测电流”实验的电路如图15所示，请用笔线代替导线将电路连接完整，使灯L1和L2并联连接，电流表测量通过灯L1电流。_________。为研究并联电路中的电流关系，他还应继续测量通过_________和_________的电流，然后归纳得出结论。16．某电路中有一个封闭的电路盒(图13)，面板上有A、B、C三个接线柱及灯泡、电铃各一个．为了探究盒内电路结构，小明做了多次实验，实验结果记录如下表．根据实验情况，请你在虚线框内画出电路盒内的电路图。四：综合题17．某同学在探究并联电路中的电流关系时，连接了如图13-17所示的电路．闭合开关后分别读取了三个电流表的电流值是0.9A、2.6A和2.1A，但当他在分析数据时，另一个同学把电路拆了，他没有记下这三个电流值是哪个电流表的读数，亲爱的同学你能帮助他说明这三个电流值是哪个电流表的读数吗？你能说明流过三个电灯的电流分别是多少吗？ABC图18图19+－
