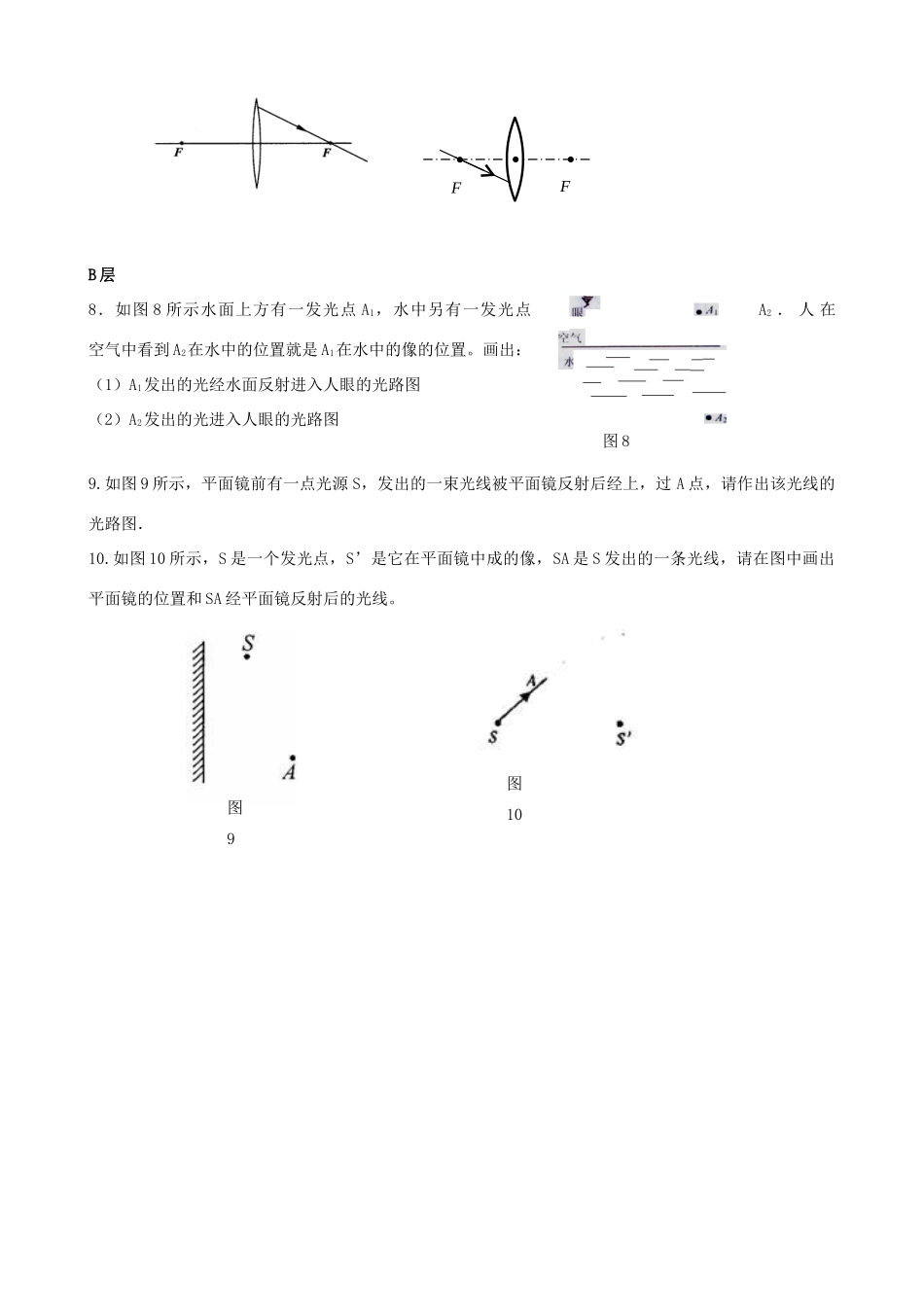

2011年总复习光学作图班别学号姓名1.画出图1中入射光线经平面镜反射后的光线，并标出反射角。2.在图2中画出：（1）入射光线AO的反射光线，并标出反射角的角度大小；（2）大致的折射光线．图1图23．根据平面镜成像特点,在图3中画出物体AB在平面镜中所成的像A'B'。4.在图4中画出发光点S发出的光线经平面镜反射后过图中P点的光路图图3图45.如图5所示，是发光点S分别发出的两条光线经平面镜后的反射光线，作出发光点S的位置（要求保留必要的辅助线）(可用2种方法)6、画出下图中经透镜折射后的光线。7.在图中完成透镜的光路图；图4图5图5FFB层8．如图8所示水面上方有一发光点A1，水中另有一发光点A2．人在空气中看到A2在水中的位置就是A1在水中的像的位置。画出：（1）A1发出的光经水面反射进入人眼的光路图（2）A2发出的光进入人眼的光路图9.如图9所示，平面镜前有一点光源S，发出的一束光线被平面镜反射后经上，过A点，请作出该光线的光路图．10.如图10所示，S是一个发光点，S’是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。图8图9图10
