九年级物理上册(电阻)周周练 苏科版试卷VIP免费

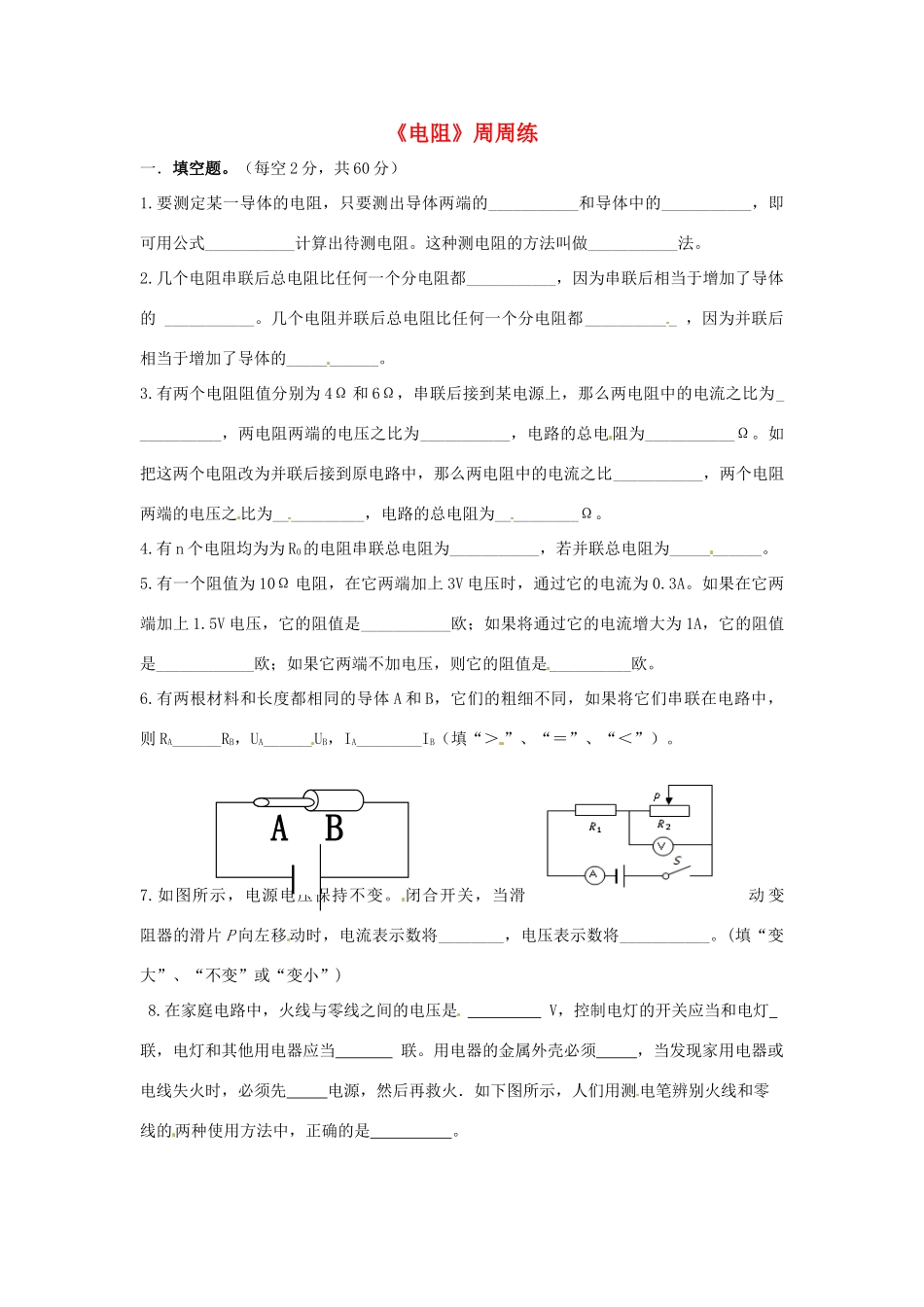

《电阻》周周练一．填空题。（每空2分，共60分）1.要测定某一导体的电阻，只要测出导体两端的___________和导体中的___________，即可用公式___________计算出待测电阻。这种测电阻的方法叫做___________法。2.几个电阻串联后总电阻比任何一个分电阻都___________，因为串联后相当于增加了导体的___________。几个电阻并联后总电阻比任何一个分电阻都___________，因为并联后相当于增加了导体的___________。3.有两个电阻阻值分别为4Ω和6Ω，串联后接到某电源上，那么两电阻中的电流之比为___________，两电阻两端的电压之比为___________，电路的总电阻为___________Ω。如把这两个电阻改为并联后接到原电路中，那么两电阻中的电流之比___________，两个电阻两端的电压之比为___________，电路的总电阻为__________Ω。4.有n个电阻均为为R0的电阻串联总电阻为___________，若并联总电阻为___________。5.有一个阻值为10Ω电阻，在它两端加上3V电压时，通过它的电流为0.3A。如果在它两端加上1.5V电压，它的阻值是___________欧；如果将通过它的电流增大为1A，它的阻值是____________欧；如果它两端不加电压，则它的阻值是__________欧。6.有两根材料和长度都相同的导体A和B，它们的粗细不同，如果将它们串联在电路中，则RA______RB，UA______UB，IA________IB（填“＞”、“＝”、“＜”）。7.如图所示，电源电压保持不变。闭合开关，当滑动变阻器的滑片P向左移动时，电流表示数将________，电压表示数将___________。(填“变大”、“不变”或“变小”)8.在家庭电路中，火线与零线之间的电压是V，控制电灯的开关应当和电灯联，电灯和其他用电器应当联。用电器的金属外壳必须，当发现家用电器或电线失火时，必须先电源，然后再救火．如下图所示，人们用测电笔辨别火线和零线的两种使用方法中，正确的是。二.作图题（共8分）9.请用笔画线代替导线，在如图所示的家庭电路中，正确接入带开关的灯泡和带保险丝的插座。10.请将图中的电热水壶连接完整,连接时要求符合安全用电的规定．三.实验题。（每空3分，共24分）11.某同学在“测量小灯泡电阻”的实验中，设计了如图14甲所示的电路图。小灯泡上标有“2.5V0.3A”字样，电源电压为3V。（1）根据电路图，在图14乙中用笔画线代替导线连接实物图。（2）在闭合开关前，应把滑动变阻器的滑片调到________端，以保护电路。滑动变阻器在电路中还有一个作用是。（3）某次测量，电流表与电压表的示数如图15所示，计算此时小灯泡灯丝的电阻值为。（4）某组同学连接好电路的最后一根导线时，小灯泡立刻发出微弱的光亮。导致上述现象的不规范操作是。（5）若实验中所用器材良好，但某同学在实验中发现电流表的指针几乎不动，而电压表的示数却有明显偏转（示数较大），则电路中发生故障的原因是.（6）分析数据发现灯丝的电阻是变化的，这说明____________。这种现象在生活中也有体现例如家里的白炽灯在刚开灯的瞬间，灯丝________________烧断(选填“容易”或“不容易”)。四.计算题。（共8分）第9题图12.电阻为20Ώ的电铃正常工作时的电压为6V，若将其接在18V的电源上仍正常工作，应串联一个多大的电阻？
