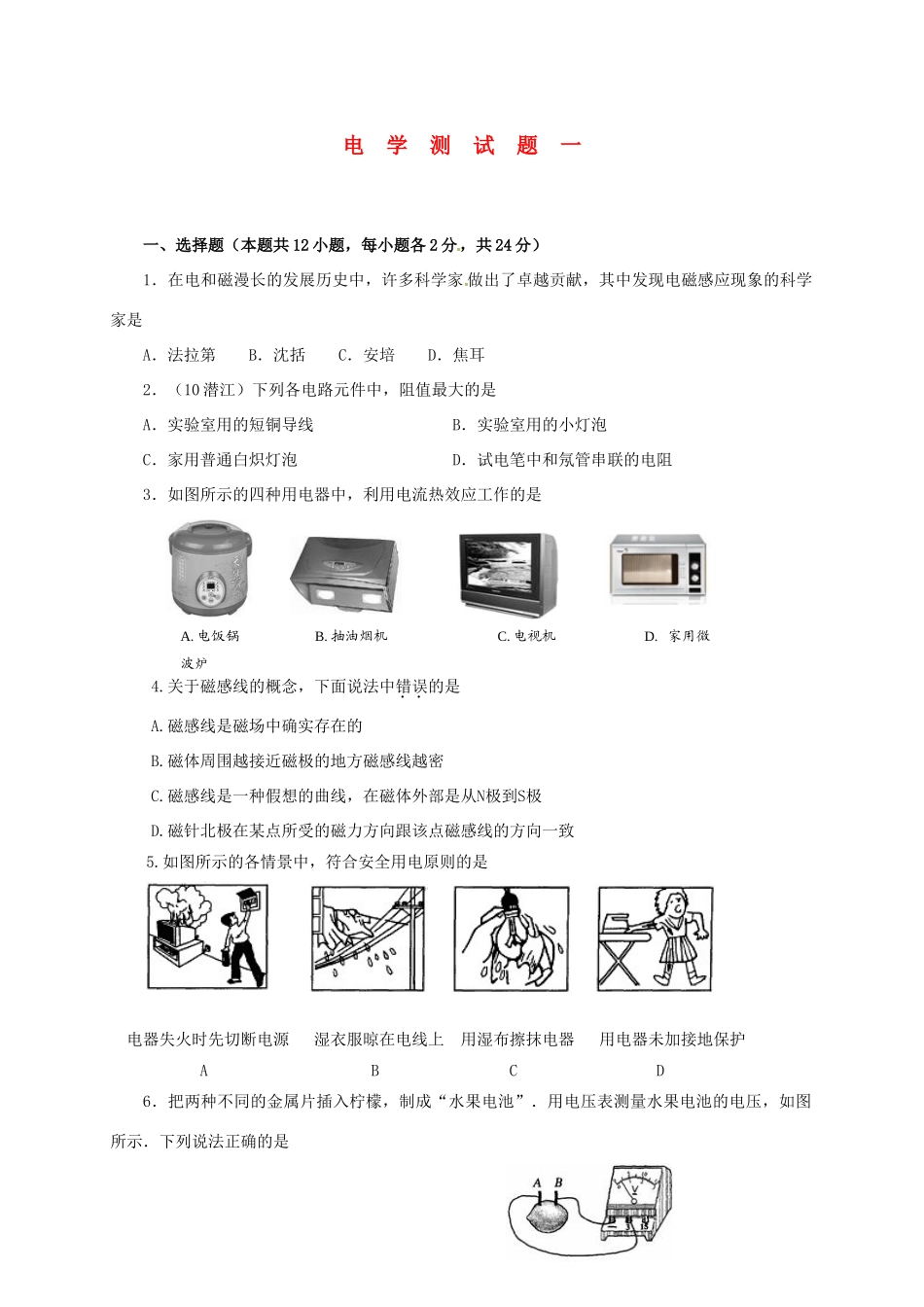

电学测试题一一、选择题（本题共12小题，每小题各2分，共24分）1．在电和磁漫长的发展历史中，许多科学家做出了卓越贡献，其中发现电磁感应现象的科学家是A．法拉第B．沈括C．安培D．焦耳2．（10潜江）下列各电路元件中，阻值最大的是A．实验室用的短铜导线B．实验室用的小灯泡C．家用普通白炽灯泡D．试电笔中和氖管串联的电阻3．如图所示的四种用电器中，利用电流热效应工作的是4.关于磁感线的概念，下面说法中错误的是A.磁感线是磁场中确实存在的B.磁体周围越接近磁极的地方磁感线越密C.磁感线是一种假想的曲线，在磁体外部是从N极到S极D.磁针北极在某点所受的磁力方向跟该点磁感线的方向一致5.如图所示的各情景中，符合安全用电原则的是电器失火时先切断电源湿衣服晾在电线上用湿布擦抹电器用电器未加接地保护ABCD6．把两种不同的金属片插入柠檬，制成“水果电池”．用电压表测量水果电池的电压，如图所示．下列说法正确的是A.电饭锅B.抽油烟机C.电视机D.家用微波炉A．金属片B是水果电池的正极B．水果电池把化学能转化为电能C．水果电池把内能转化为电能D．水果电池把电能转化为化学能7．下列用品，通常情况下属于导体的是A．塑料梳子B.玻璃眼镜片C．橡皮D．钢板尺8.家庭电路中安装熔断器（其中安装熔丝、俗称“保险丝”），它的作用是A．当电压过高时自动切断电路B．当发生触电时自动切断电路C．当用电器发生漏电时自动切断电路D．当电路中电流过大时自动切断电路9．如图所示的四幅图中，用来研究通电直导线的周围存在磁场的实验装置是ABCDABCD10.如图所示，条形磁铁置于水平桌面上，电磁铁水平放置且左端固定，当电路中滑动变阻器的滑片P逐渐向右移动，条形磁铁仍静止，在此过程中，条形磁铁受到的摩擦力Ａ.逐渐增大，方向向右Ｂ.逐渐减小，方向向右Ｃ.逐渐增大，方向向左Ｄ.逐渐减小，方向向左11．将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图所示。接通电路后发现L1要亮一些，则下列判断正确的是A．L1的电阻比L2的小B．L1的额定功率比L2的大C．两灯正常工作时L1发光要暗一些D．若将两灯并联接入电路，L1发光要亮一些12．现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图所示的四种电路（图中小灯泡规格相同），其中不可行的是：二、填空题（本题共5小题，第13至15小题每题2分，第16至17题每小题4分，共14分）13.用丝绸摩擦过的玻璃棒和不带电的验电器金属球接触，会发现验电器金属箔片张开，如图甲所示，原因是。若将另一带电小球与验电器金属球接触，发现箔片闭合，如图乙所示，则此带电小球带电。14、小红在预习《电能》这一节时，观察了家里的电能表，如上面中间的图所示，从图中你能获取哪些信息，请写出一条：_；一个月后，小红发现电能表的示数变为，那么小红家这一个月用电____kW·h。15.如下面左图所示，电源电压为6V不变，闭合开关S后，发现两灯均不亮，经过仔细检查后发现灯泡L2的灯丝断了，其它部分均正常。这时若用电压表测a、b两点间的电压，示数为V，测b、c两点间的电压，示数为V。16．如上面中间的图所示电路中，电源电压为3V，且保持不变。当闭合开关S，断开开关S1时，电流表的示数为0.1A，则电阻R2为__________Ω；当同时闭合开关S和S1时，电流表的示数为0.3A，则电阻R1消耗的电功率为__________W。17．在“测量小灯泡的功率”的实验中，小明要测量一个标有“2.5V”字样的小灯泡的额定功率，通过实验得到这个小灯泡的U—I关系图象，如上面右图所示。由图可知：小灯泡的额定功率P=W；当U=１.5V时，小灯泡的电阻R=Ω。0.2U/V21030.10.3I/A甲乙00826三、作图与实验题（本题共4小题，第18小题4分，第19小题5分，第20小题5分，第21小题8分，，共22分）18．根据以下要求作图：（1）（梅州市2010年）火车在两节车厢之间有两间厕所，只有当两间厕所的门都关上时（每扇门相当于一个开关），车厢中指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内都有人。请你把下面左图中的各元件符号连接成符合上述设计要求的电路图。（在答题卡中画出原图并作图）（2）．上面右图是个通电螺线管，请...
