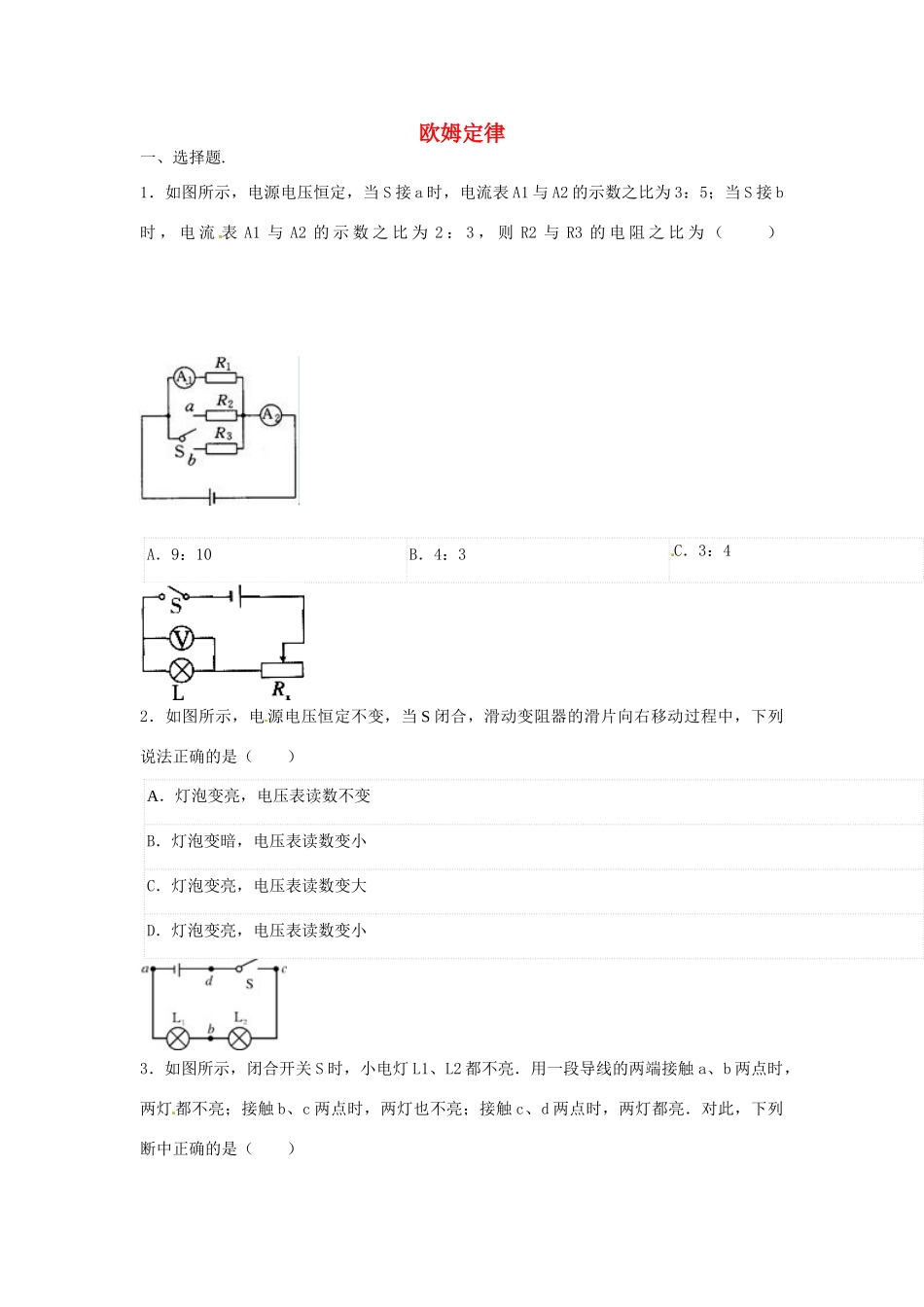

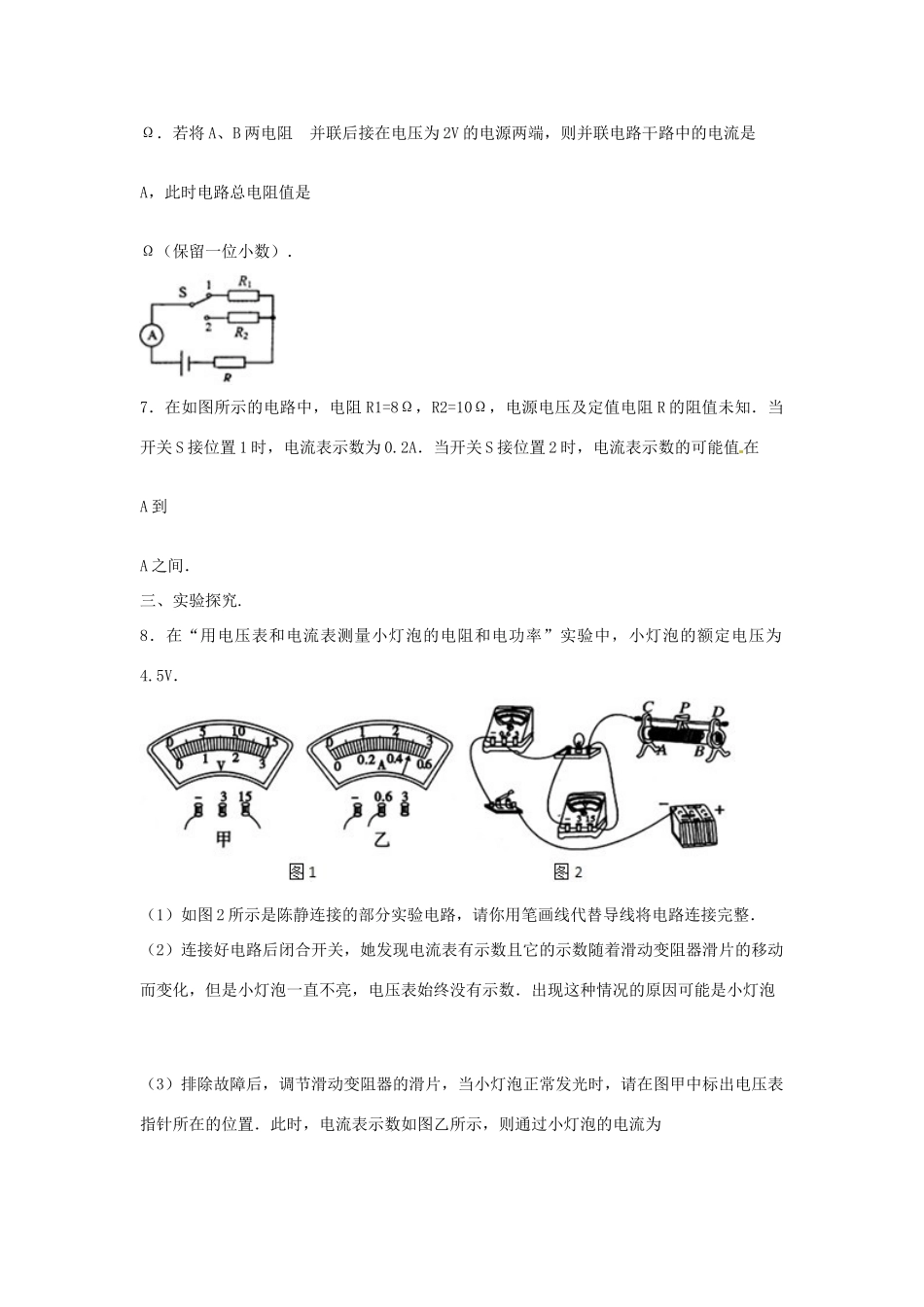

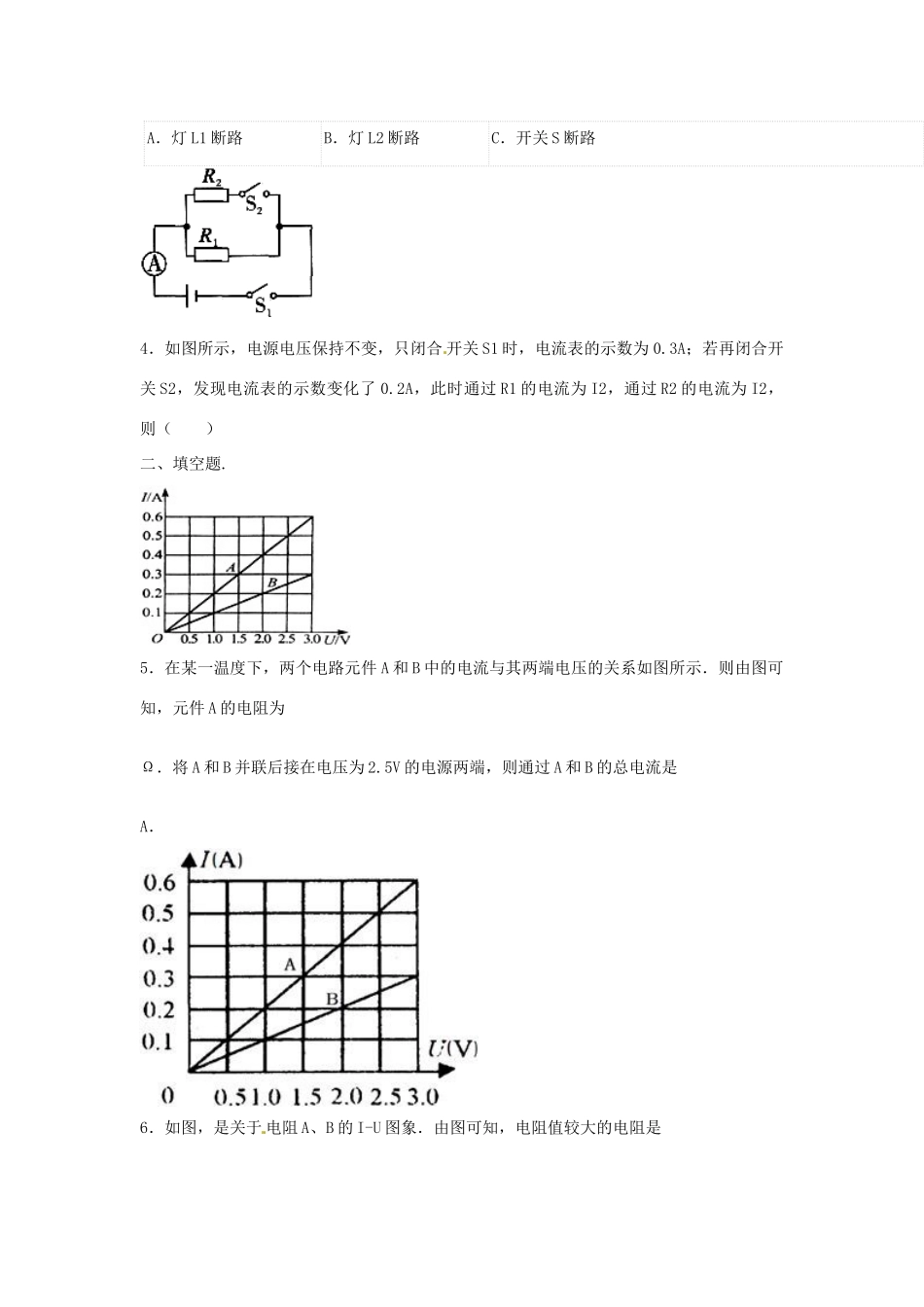

欧姆定律一、选择题.1．如图所示，电源电压恒定，当S接a时，电流表A1与A2的示数之比为3：5；当S接b时，电流表A1与A2的示数之比为2：3，则R2与R3的电阻之比为（）A．9：10B．4：3C．3：42．如图所示，电源电压恒定不变，当S闭合，滑动变阻器的滑片向右移动过程中，下列说法正确的是（）A．灯泡变亮，电压表读数不变B．灯泡变暗，电压表读数变小C．灯泡变亮，电压表读数变大D．灯泡变亮，电压表读数变小3．如图所示，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮．对此，下列断中正确的是（）A．灯L1断路B．灯L2断路C．开关S断路4．如图所示，电源电压保持不变，只闭合开关S1时，电流表的示数为0.3A；若再闭合开关S2，发现电流表的示数变化了0.2A，此时通过R1的电流为I2，通过R2的电流为I2，则（）二、填空题.5．在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示．则由图可知，元件A的电阻为Ω．将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是A．6．如图，是关于电阻A、B的I-U图象．由图可知，电阻值较大的电阻是Ω．若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路干路中的电流是A，此时电路总电阻值是Ω（保留一位小数）．7．在如图所示的电路中，电阻R1=8Ω，R2=10Ω，电源电压及定值电阻R的阻值未知．当开关S接位置1时，电流表示数为0.2A．当开关S接位置2时，电流表示数的可能值在A到A之间．三、实验探究.8．在“用电压表和电流表测量小灯泡的电阻和电功率”实验中，小灯泡的额定电压为4.5V．（1）如图2所示是陈静连接的部分实验电路，请你用笔画线代替导线将电路连接完整．（2）连接好电路后闭合开关，她发现电流表有示数且它的示数随着滑动变阻器滑片的移动而变化，但是小灯泡一直不亮，电压表始终没有示数．出现这种情况的原因可能是小灯泡（3）排除故障后，调节滑动变阻器的滑片，当小灯泡正常发光时，请在图甲中标出电压表指针所在的位置．此时，电流表示数如图乙所示，则通过小灯泡的电流为A，小灯泡的电阻为Ω，小灯泡的额定功率为W．（4）陈静又调节滑片，使灯泡两端电压逐次降低，发现灯泡的电阻值也变化了，其原因是．四、计算题.9．干电池是我们实验时经常使用的电源，它除了有稳定的电压外，本身也具有一定的电阻．可以把一个实际的电源看成一个理想的电源（即电阻为零）和一个电阻串联组成，如图a所示．用图b所示的电路可以测量出一个实际电源的电阻值．图中R=14Ω，开关K闭合时，电流表的读数I=0.2A，已知电源电压U=3.0V，求电源的电阻r．
