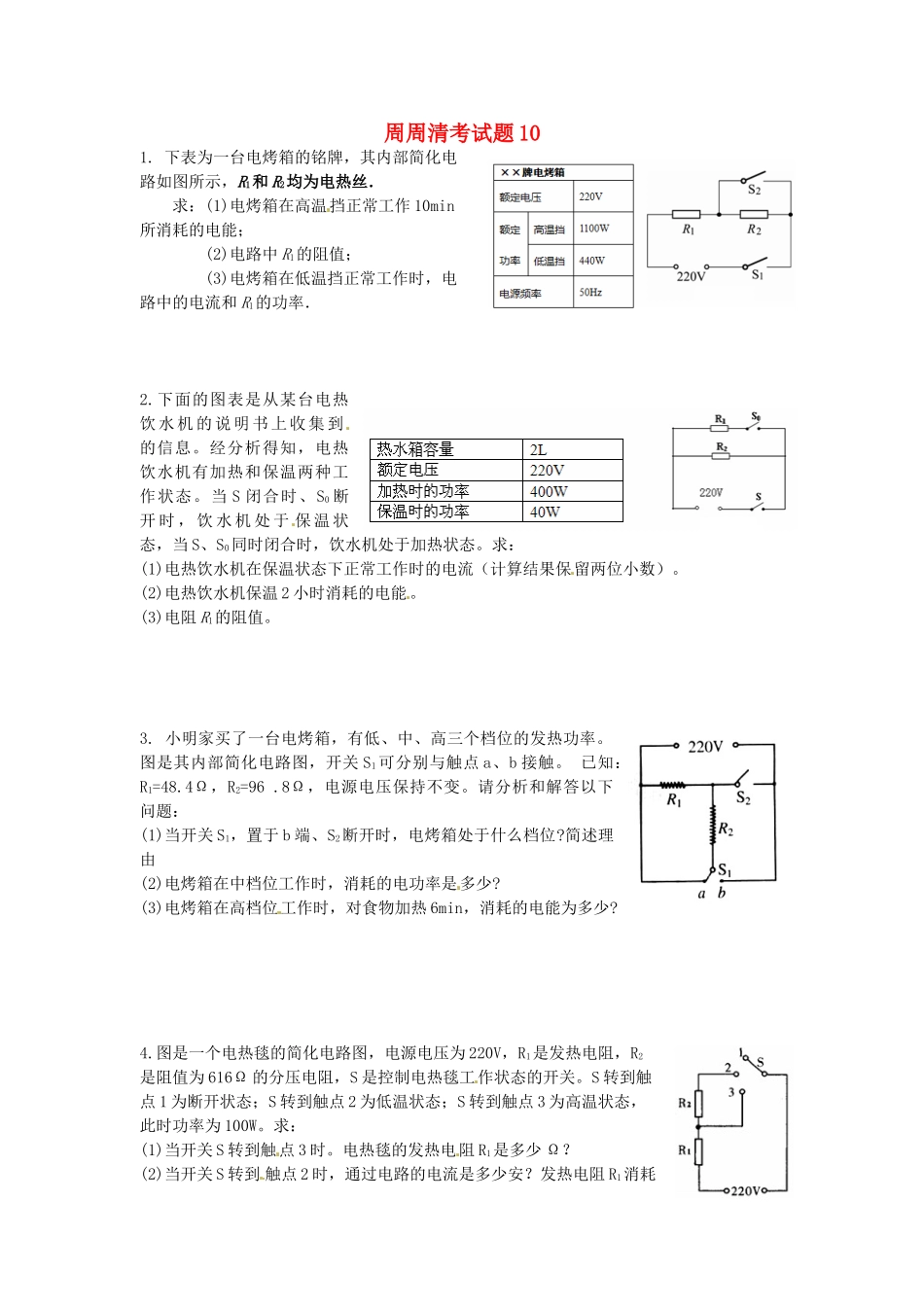

周周清考试题101
下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝．求：(1)电烤箱在高温挡正常工作10min所消耗的电能；(2)电路中R1的阻值；(3)电烤箱在低温挡正常工作时，电路中的电流和R1的功率．2
下面的图表是从某台电热饮水机的说明书上收集到的信息
经分析得知，电热饮水机有加热和保温两种工作状态
当S闭合时、S0断开时，饮水机处于保温状态，当S、S0同时闭合时，饮水机处于加热状态
求：(1)电热饮水机在保温状态下正常工作时的电流（计算结果保留两位小数）
(2)电热饮水机保温2小时消耗的电能
(3)电阻R1的阻值
小明家买了一台电烤箱，有低、中、高三个档位的发热功率
图是其内部简化电路图，开关S1可分别与触点a、b接触
已知：R1=48
4Ω，R2=96
8Ω，电源电压保持不变
请分析和解答以下问题：(1)当开关S1，置于b端、S2断开时，电烤箱处于什么档位
简述理由(2)电烤箱在中档位工作时，消耗的电功率是多少
(3)电烤箱在高档位工作时，对食物加热6min，消耗的电能为多少
图是一个电热毯的简化电路图，电源电压为220V，R1是发热电阻，R2是阻值为616Ω的分压电阻，S是控制电热毯工作状态的开关
S转到触点1为断开状态；S转到触点2为低温状态；S转到触点3为高温状态，此时功率为100W
求：(1)当开关S转到触点3时
电热毯的发热电阻R1是多少Ω
(2)当开关S转到触点2时，通过电路的电流是多少安
发热电阻R1消耗的功率是多少瓦特
某电吹风的简化电路图如图所示，R1、R2是发热电阻丝，M是电动机
开关S1闭合后，S2接1、2时吹冷风，通过电动机的电流为O．1A；S2接2、3时吹温风，R1的阻值为110Ω
S2接3、4时吹热风，电吹风的总功率为1100W
电源电压为220V
试求：(1)吹冷风时，电动机的功率是多少
