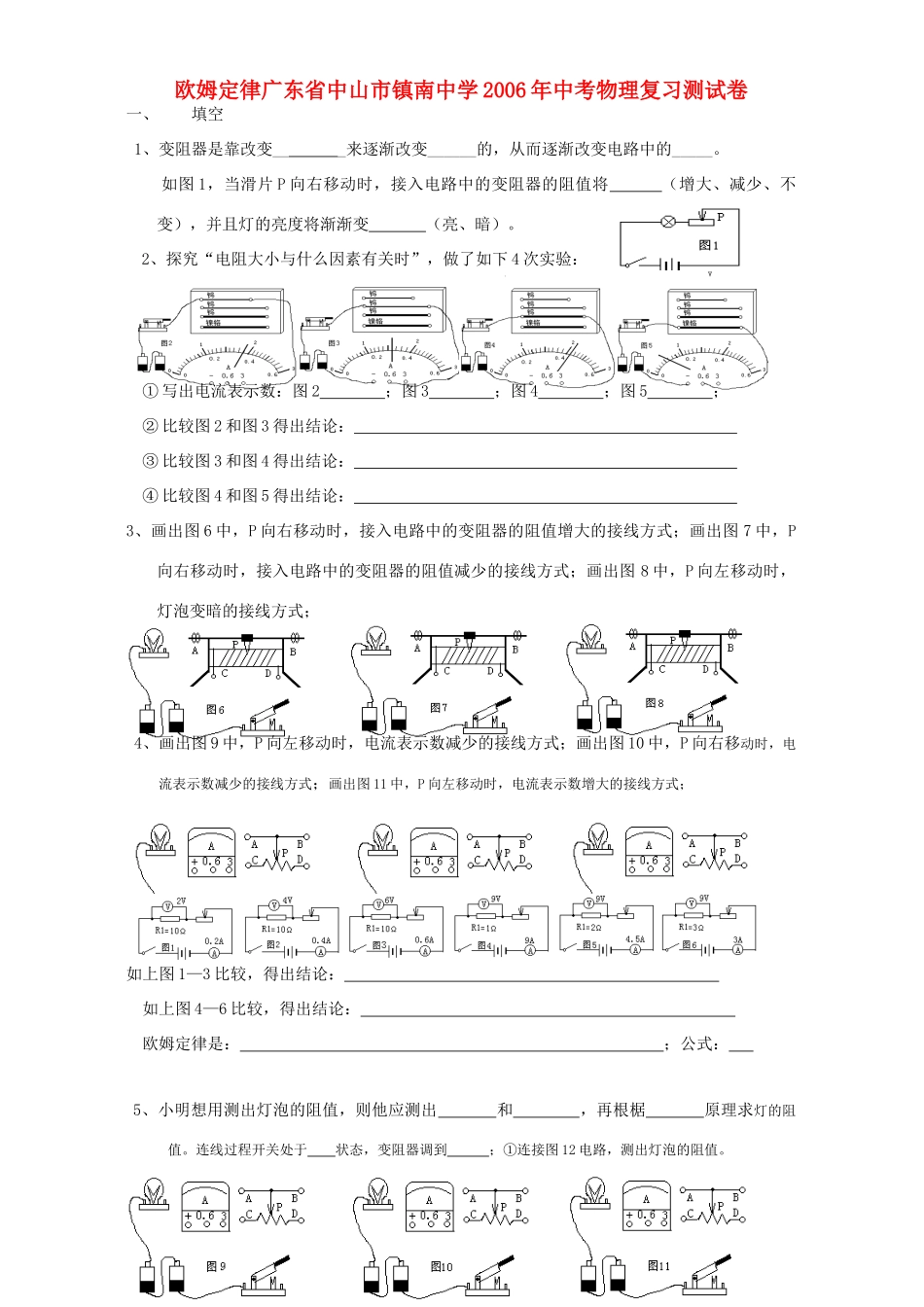

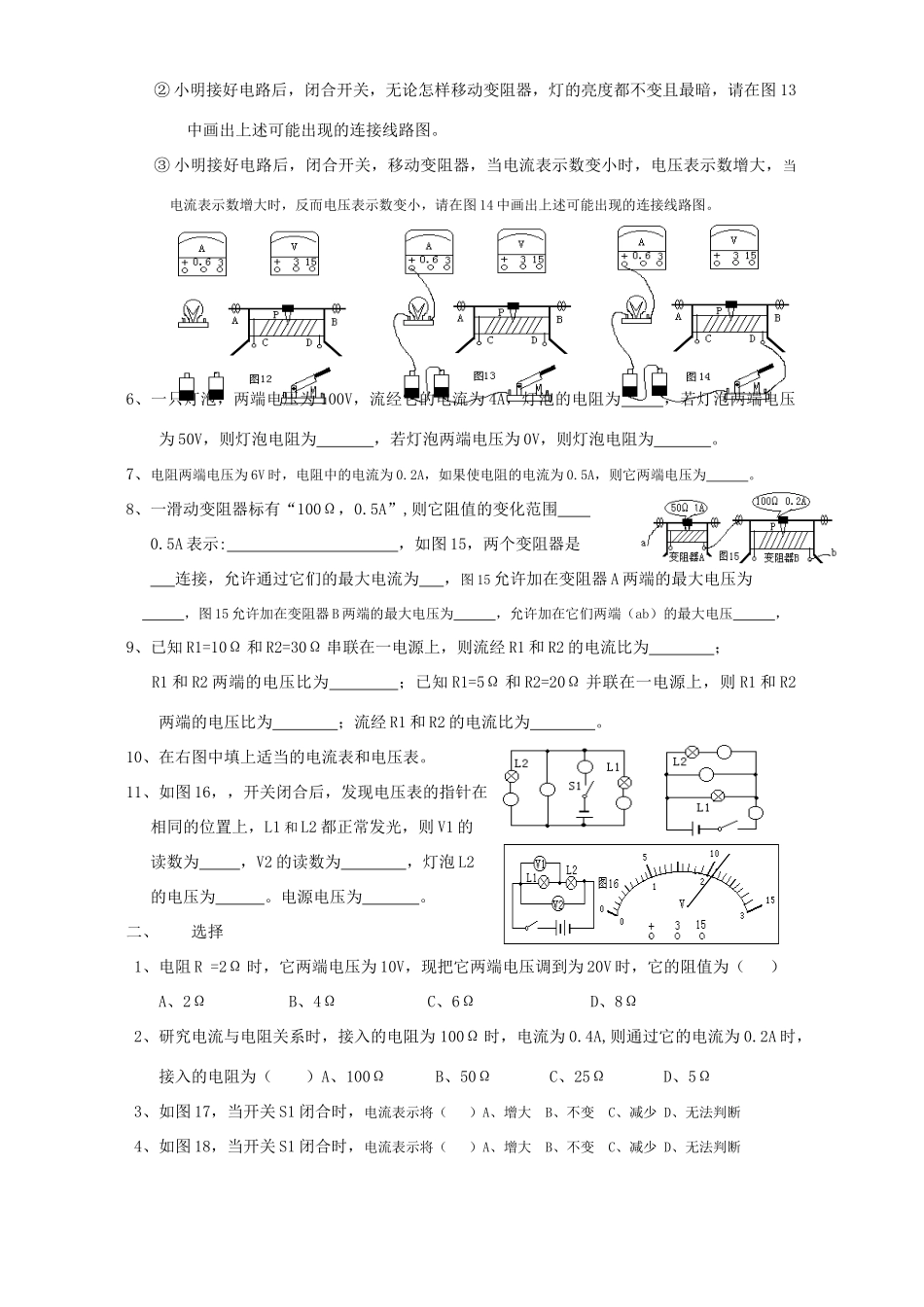

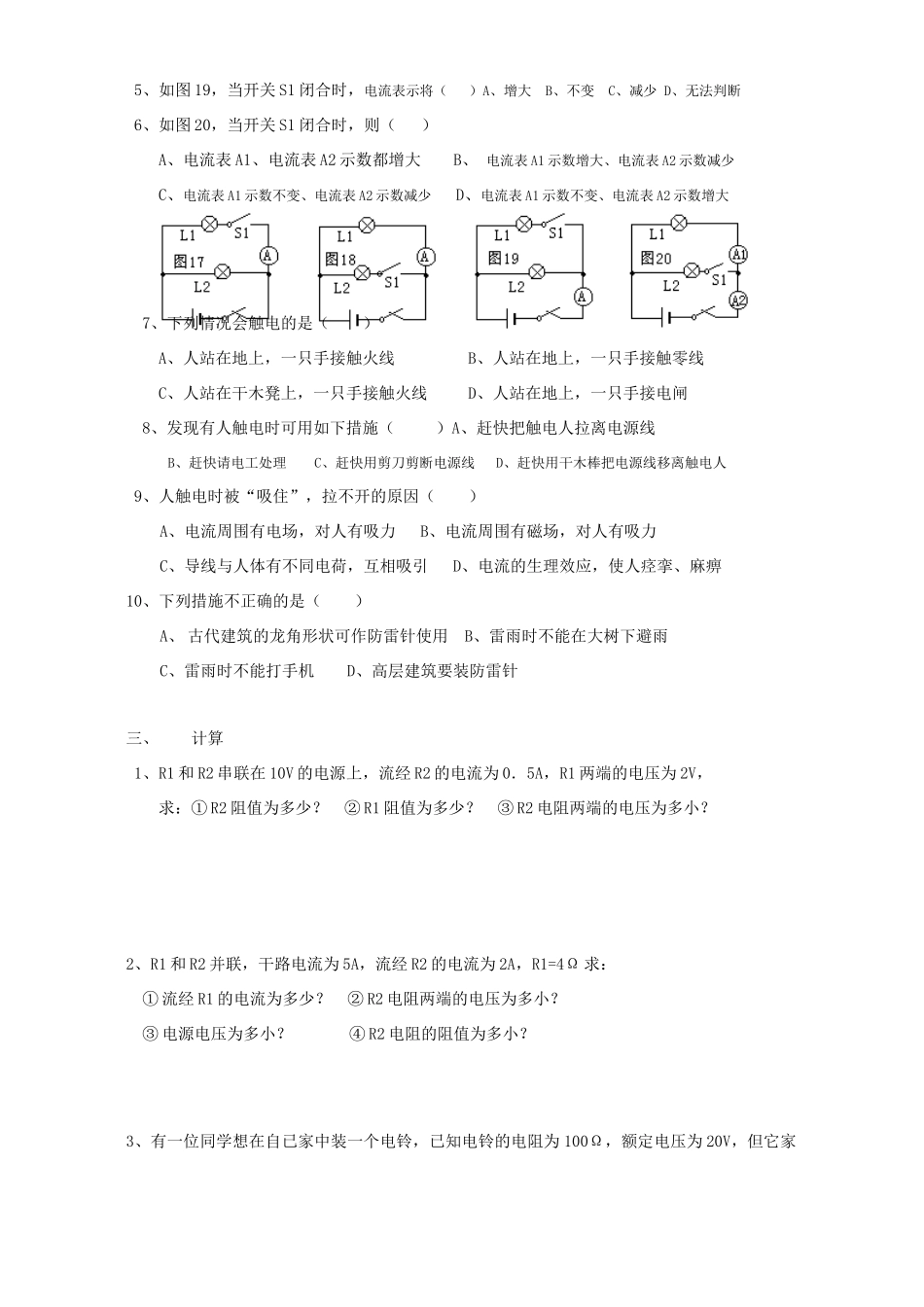

欧姆定律广东省中山市镇南中学2006年中考物理复习测试卷一、填空1、变阻器是靠改变___来逐渐改变______的，从而逐渐改变电路中的_____。如图1，当滑片P向右移动时，接入电路中的变阻器的阻值将（增大、减少、不变），并且灯的亮度将渐渐变（亮、暗）。2、探究“电阻大小与什么因素有关时”，做了如下4次实验：①写出电流表示数：图2；图3；图4；图5；②比较图2和图3得出结论：③比较图3和图4得出结论：④比较图4和图5得出结论：3、画出图6中，P向右移动时，接入电路中的变阻器的阻值增大的接线方式；画出图7中，P向右移动时，接入电路中的变阻器的阻值减少的接线方式；画出图8中，P向左移动时，灯泡变暗的接线方式；4、画出图9中，P向左移动时，电流表示数减少的接线方式；画出图10中，P向右移动时，电流表示数减少的接线方式；画出图11中，P向左移动时，电流表示数增大的接线方式；如上图1—3比较，得出结论：如上图4—6比较，得出结论：欧姆定律是：；公式：5、小明想用测出灯泡的阻值，则他应测出和，再根椐原理求灯的阻值。连线过程开关处于状态，变阻器调到；①连接图12电路，测出灯泡的阻值。②小明接好电路后，闭合开关，无论怎样移动变阻器，灯的亮度都不变且最暗，请在图13中画出上述可能出现的连接线路图。③小明接好电路后，闭合开关，移动变阻器，当电流表示数变小时，电压表示数增大，当电流表示数增大时，反而电压表示数变小，请在图14中画出上述可能出现的连接线路图。6、一只灯泡，两端电压为100V，流经它的电流为4A，灯泡的电阻为，若灯泡两端电压为50V，则灯泡电阻为，若灯泡两端电压为0V，则灯泡电阻为。7、电阻两端电压为6V时，电阻中的电流为0.2A，如果使电阻的电流为0.5A，则它两端电压为。8、一滑动变阻器标有“100Ω，0.5A”,则它阻值的变化范围0.5A表示:，如图15，两个变阻器是连接，允许通过它们的最大电流为，图15允许加在变阻器A两端的最大电压为，图15允许加在变阻器B两端的最大电压为，允许加在它们两端（ab）的最大电压，9、已知R1=10Ω和R2=30Ω串联在一电源上，则流经R1和R2的电流比为；R1和R2两端的电压比为；已知R1=5Ω和R2=20Ω并联在一电源上，则R1和R2两端的电压比为；流经R1和R2的电流比为。10、在右图中填上适当的电流表和电压表。11、如图16，，开关闭合后，发现电压表的指针在相同的位置上，L1和L2都正常发光，则V1的读数为，V2的读数为，灯泡L2的电压为。电源电压为。二、选择1、电阻R=2Ω时，它两端电压为10V，现把它两端电压调到为20V时，它的阻值为（）A、2ΩB、4ΩC、6ΩD、8Ω2、研究电流与电阻关系时，接入的电阻为100Ω时，电流为0.4A,则通过它的电流为0.2A时，接入的电阻为（）A、100ΩB、50ΩC、25ΩD、5Ω3、如图17，当开关S1闭合时，电流表示将（）A、增大B、不变C、减少D、无法判断4、如图18，当开关S1闭合时，电流表示将（）A、增大B、不变C、减少D、无法判断5、如图19，当开关S1闭合时，电流表示将（）A、增大B、不变C、减少D、无法判断6、如图20，当开关S1闭合时，则（）A、电流表A1、电流表A2示数都增大B、电流表A1示数增大、电流表A2示数减少C、电流表A1示数不变、电流表A2示数减少D、电流表A1示数不变、电流表A2示数增大7、下列情况会触电的是（）A、人站在地上，一只手接触火线B、人站在地上，一只手接触零线C、人站在干木凳上，一只手接触火线D、人站在地上，一只手接电闸8、发现有人触电时可用如下措施（）A、赶快把触电人拉离电源线B、赶快请电工处理C、赶快用剪刀剪断电源线D、赶快用干木棒把电源线移离触电人9、人触电时被“吸住”，拉不开的原因（）A、电流周围有电场，对人有吸力B、电流周围有磁场，对人有吸力C、导线与人体有不同电荷，互相吸引D、电流的生理效应，使人痉挛、麻痹10、下列措施不正确的是（）A、古代建筑的龙角形状可作防雷针使用B、雷雨时不能在大树下避雨C、雷雨时不能打手机D、高层建筑要装防雷针三、计算1、R1和R2串联在10V的电源上，流经R2的电流为0．5A，R1两端的电压为2V，求：①R2阻值为多少？②R1阻值为多少？③R2电阻两端的电压为多小？2、R1和R2并联，干路电流为5A，流经R2的电...
