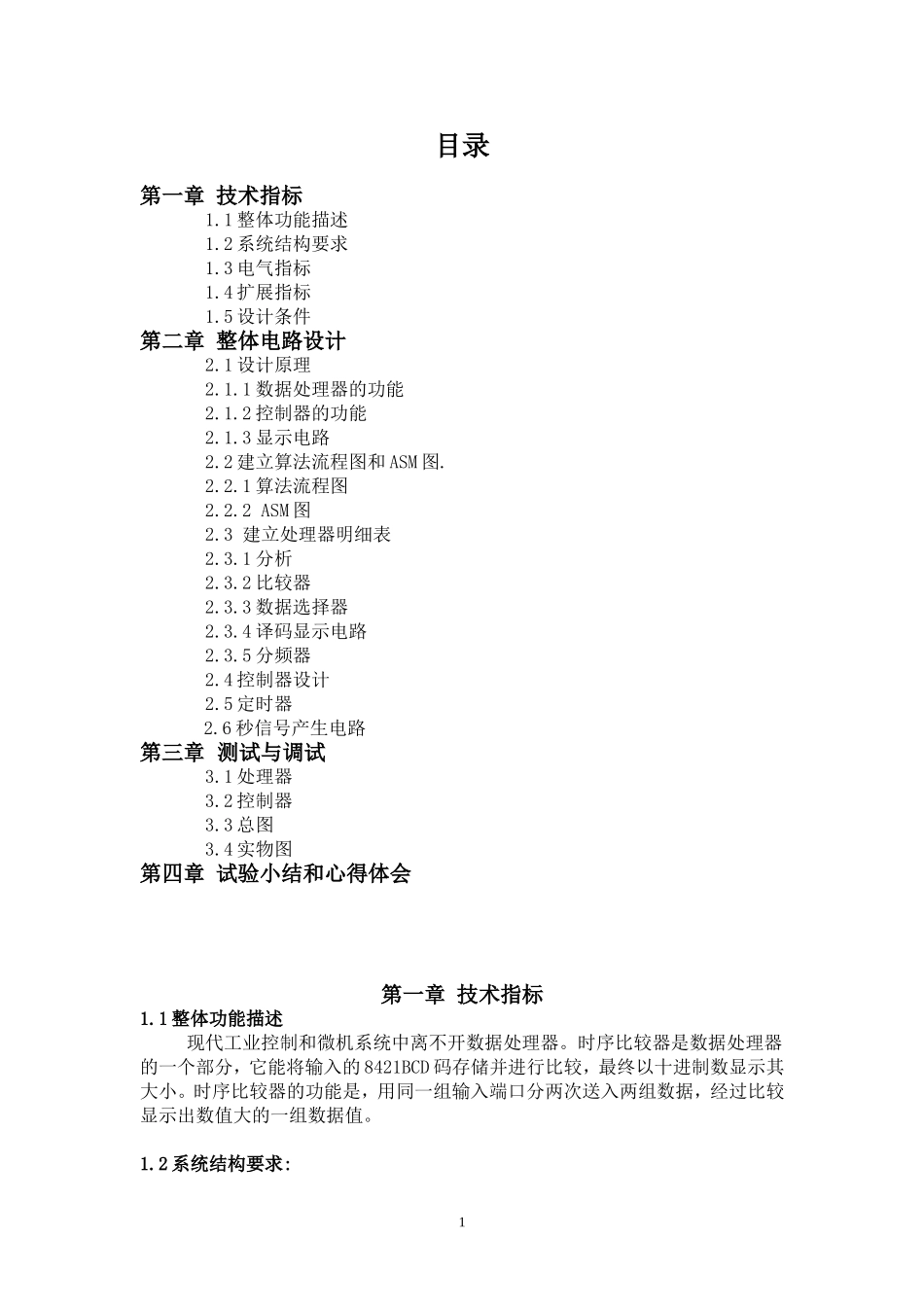

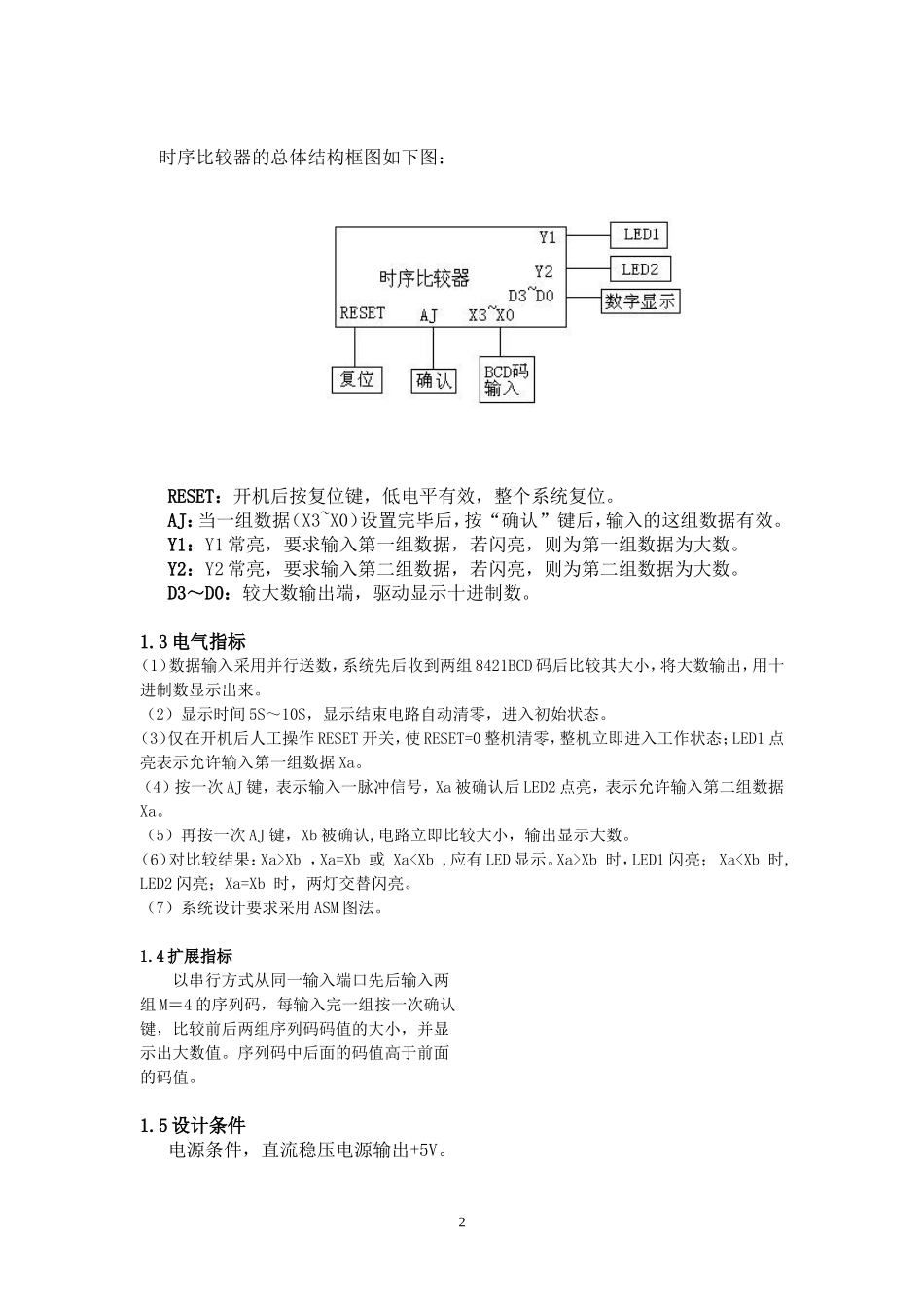

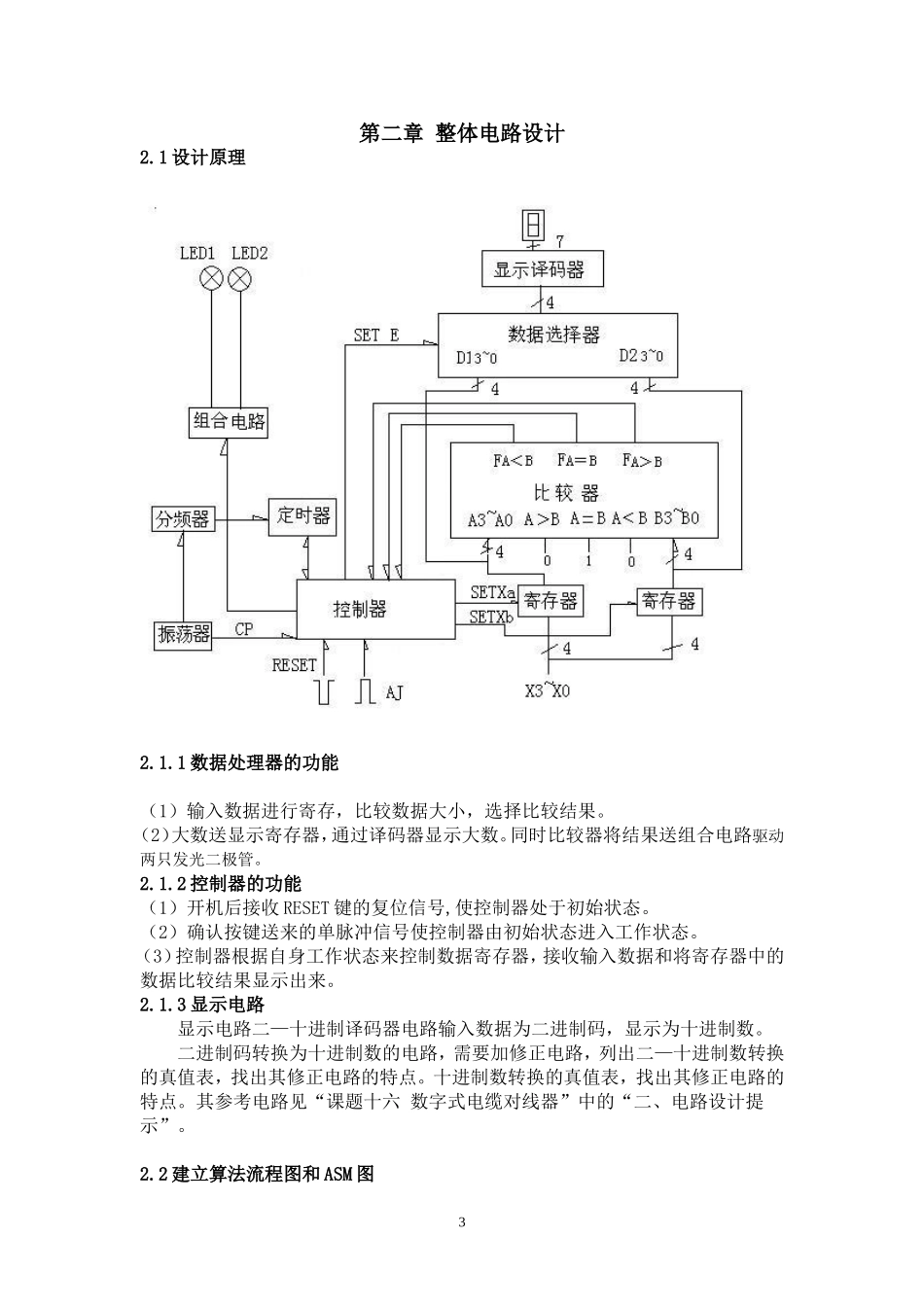

目录第一章技术指标1.1整体功能描述1.2系统结构要求1.3电气指标1.4扩展指标1.5设计条件第二章整体电路设计2.1设计原理2.1.1数据处理器的功能2.1.2控制器的功能2.1.3显示电路2.2建立算法流程图和ASM图.2.2.1算法流程图2.2.2ASM图2.3建立处理器明细表2.3.1分析2.3.2比较器2.3.3数据选择器2.3.4译码显示电路2.3.5分频器2.4控制器设计2.5定时器2.6秒信号产生电路第三章测试与调试3.1处理器3.2控制器3.3总图3.4实物图第四章试验小结和心得体会第一章技术指标1.1整体功能描述现代工业控制和微机系统中离不开数据处理器。时序比较器是数据处理器的一个部分，它能将输入的8421BCD码存储并进行比较，最终以十进制数显示其大小。时序比较器的功能是，用同一组输入端口分两次送入两组数据，经过比较显示出数值大的一组数据值。1.2系统结构要求:1时序比较器的总体结构框图如下图：RESET：开机后按复位键，低电平有效，整个系统复位。AJ：当一组数据（X3~X0）设置完毕后，按“确认”键后，输入的这组数据有效。Y1：Y1常亮，要求输入第一组数据，若闪亮，则为第一组数据为大数。Y2：Y2常亮，要求输入第二组数据，若闪亮，则为第二组数据为大数。D3～D0：较大数输出端，驱动显示十进制数。1.3电气指标（1）数据输入采用并行送数，系统先后收到两组8421BCD码后比较其大小，将大数输出，用十进制数显示出来。（2）显示时间5S～10S，显示结束电路自动清零，进入初始状态。（3）仅在开机后人工操作RESET开关，使RESET=0整机清零，整机立即进入工作状态；LED1点亮表示允许输入第一组数据Xa。（4）按一次AJ键，表示输入一脉冲信号，Xa被确认后LED2点亮，表示允许输入第二组数据Xa。（5）再按一次AJ键，Xb被确认,电路立即比较大小，输出显示大数。（6）对比较结果：Xa>Xb，Xa=Xb或XaXb时，LED1闪亮；XaB）i=0;2.A3～A0接A寄存器的Q3～Q0;3.B3～B0接B寄存器的Q3～Q0;4.输出FA＞B、FA＜B、FA=B；A3～A0=B3～B0，则FA=B=1，FA＞B=FA＜B=0A3～A0＞B3～B0，则FA＞B=1，FA=B=FA＜B=0A3～A0＜B3～B0，则FA＜B=1，FA=B=FA＞B=07c.电路图：d.仿真：8e.结论：电路仿真结...
