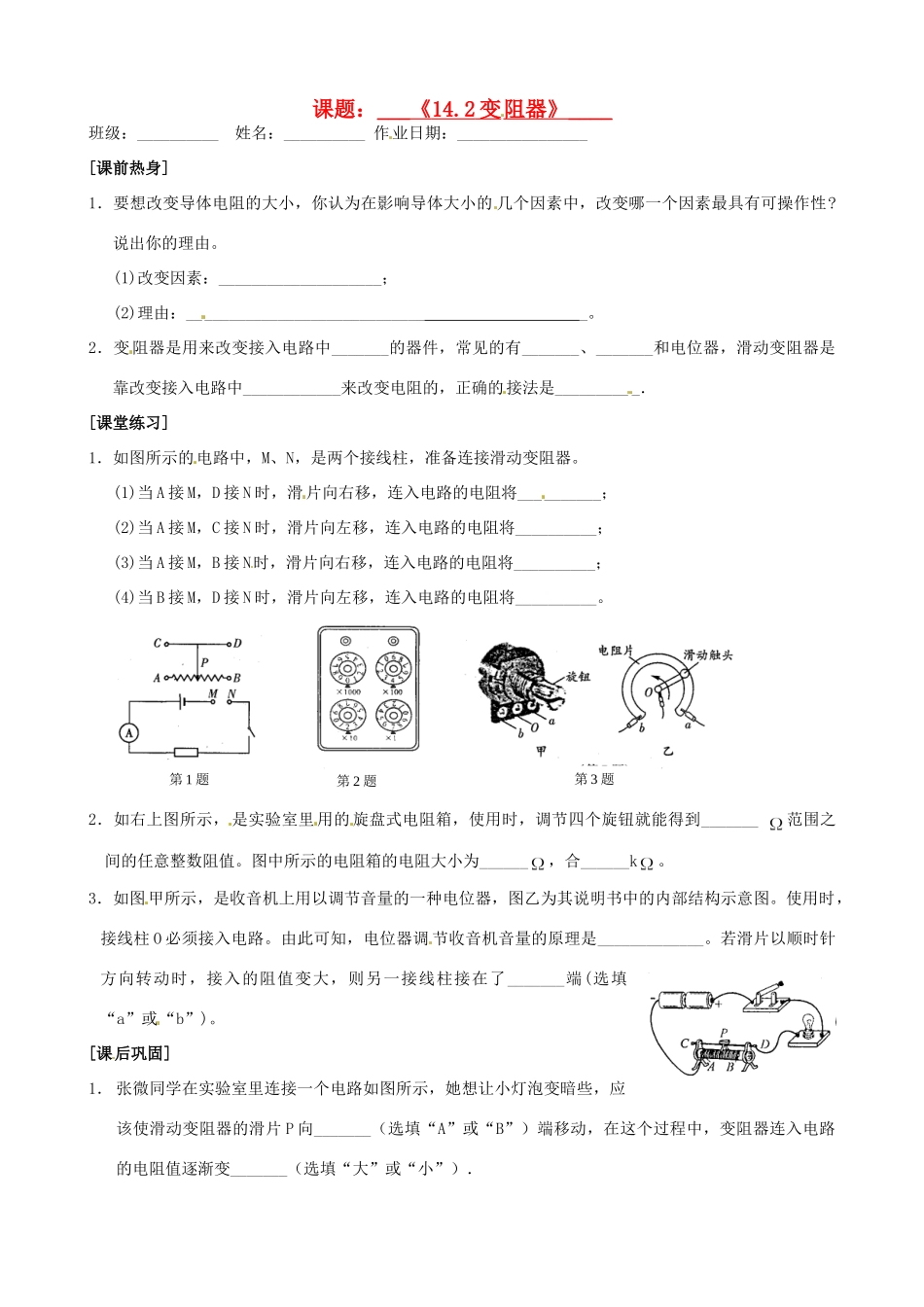

课题：___《14.2变阻器》____班级：__________姓名：__________作业日期：________________[课前热身]1．要想改变导体电阻的大小，你认为在影响导体大小的几个因素中，改变哪一个因素最具有可操作性?说出你的理由。(1)改变因素：____________________；(2)理由：______________________________。2．变阻器是用来改变接入电路中_______的器件，常见的有_______、_______和电位器，滑动变阻器是靠改变接入电路中____________来改变电阻的，正确的接法是__________．[课堂练习]1．如图所示的电路中，M、N，是两个接线柱，准备连接滑动变阻器。(1)当A接M，D接N时，滑片向右移，连入电路的电阻将__________；(2)当A接M，C接N时，滑片向左移，连入电路的电阻将__________；(3)当A接M，B接N时，滑片向右移，连入电路的电阻将__________；(4)当B接M，D接N时，滑片向左移，连入电路的电阻将__________。2．如右上图所示，是实验室里用的旋盘式电阻箱，使用时，调节四个旋钮就能得到_______范围之间的任意整数阻值。图中所示的电阻箱的电阻大小为______，合______k。3．如图甲所示，是收音机上用以调节音量的一种电位器，图乙为其说明书中的内部结构示意图。使用时，接线柱O必须接入电路。由此可知，电位器调节收音机音量的原理是_____________。若滑片以顺时针方向转动时，接入的阻值变大，则另一接线柱接在了_______端(选填“a”或“b”)。[课后巩固]1．张微同学在实验室里连接一个电路如图所示，她想让小灯泡变暗些，应该使滑动变阻器的滑片P向_______（选填“A”或“B”）端移动，在这个过程中，变阻器连入电路的电阻值逐渐变_______（选填“大”或“小”）．第1题第2题第3题2．由于一个滑动变阻器的最大阻值不够大，某同学将两个相同的滑动变阻器串联起来使用，如图，如果把两个接线柱接入电路中，要使两个滑动变阻器阻值最大，滑片P1、P2的位置是()A．P1在最右端，P2在最左端B．P1在最左端，P2在最右端C．P1在最左端，P2在最左端D．P1在最右端，P2在最右端2．如图所示，闭合开关S后，下列说法中正确的是()A．滑片P向b端移动，连入电路的电阻变小B．滑片P向a端移动，小灯泡的亮度增强C．滑片P向b端移动，小灯泡最亮D．滑片P移动过程中，灯泡电流不变3．如图所示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，已知电流增大时，电流表指针向右偏转，则()A．油面下降时，电流表指针向右偏转B．油量表的零刻度线一定与电流表原零刻度线重合C．油量表的刻度值从左往右是逐渐增大的D．油箱内的油越少，流过电流表的电流越大４．小明想自制一个滑动变阻器并研究它在电路中的作用，用小刀将铅笔剖成两半．取出铅笔芯，如图所示，请按下列要求连接电路．(1)铅笔芯和小灯泡串联在电路中；(2)电流表测通过小灯泡的电流；(3)移动连接夹M和N，改变铅笔芯上的相对距离来改变电路中的电流．连接好电路后，当两连接夹之间距离变小时可观察到电流表的示数_______（选填“变大”、“不变”或“变小”），小灯泡_______（选填“变亮”或“变暗”）．
