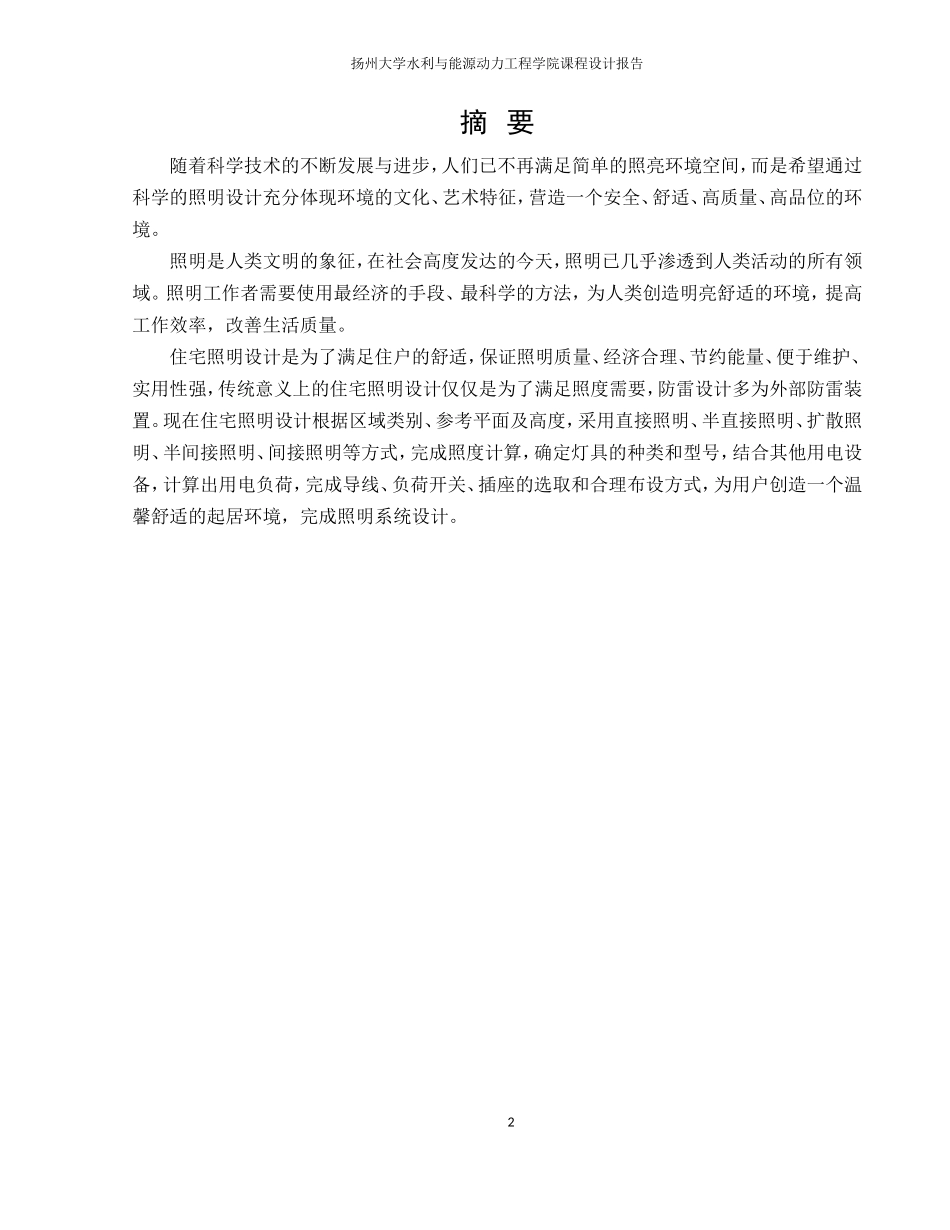

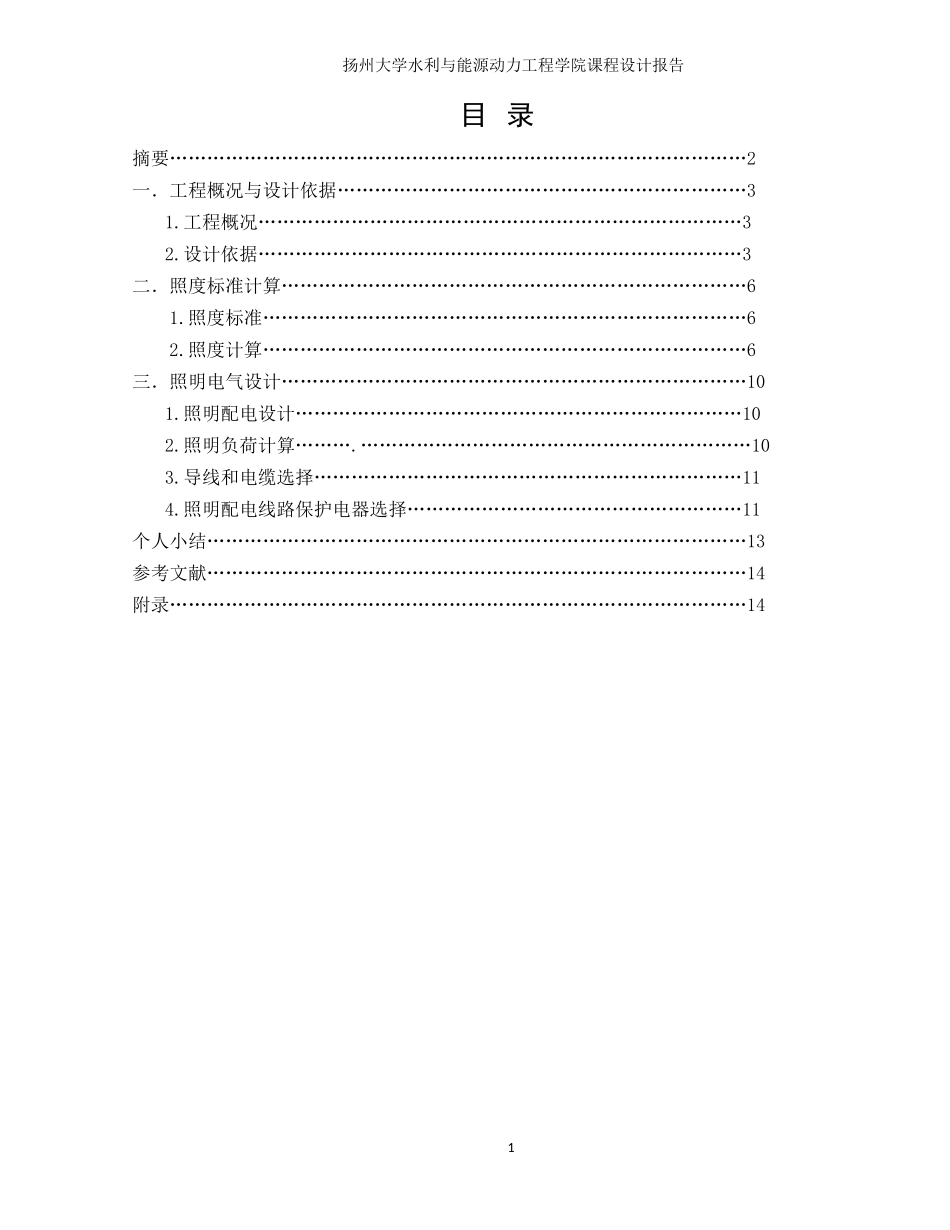

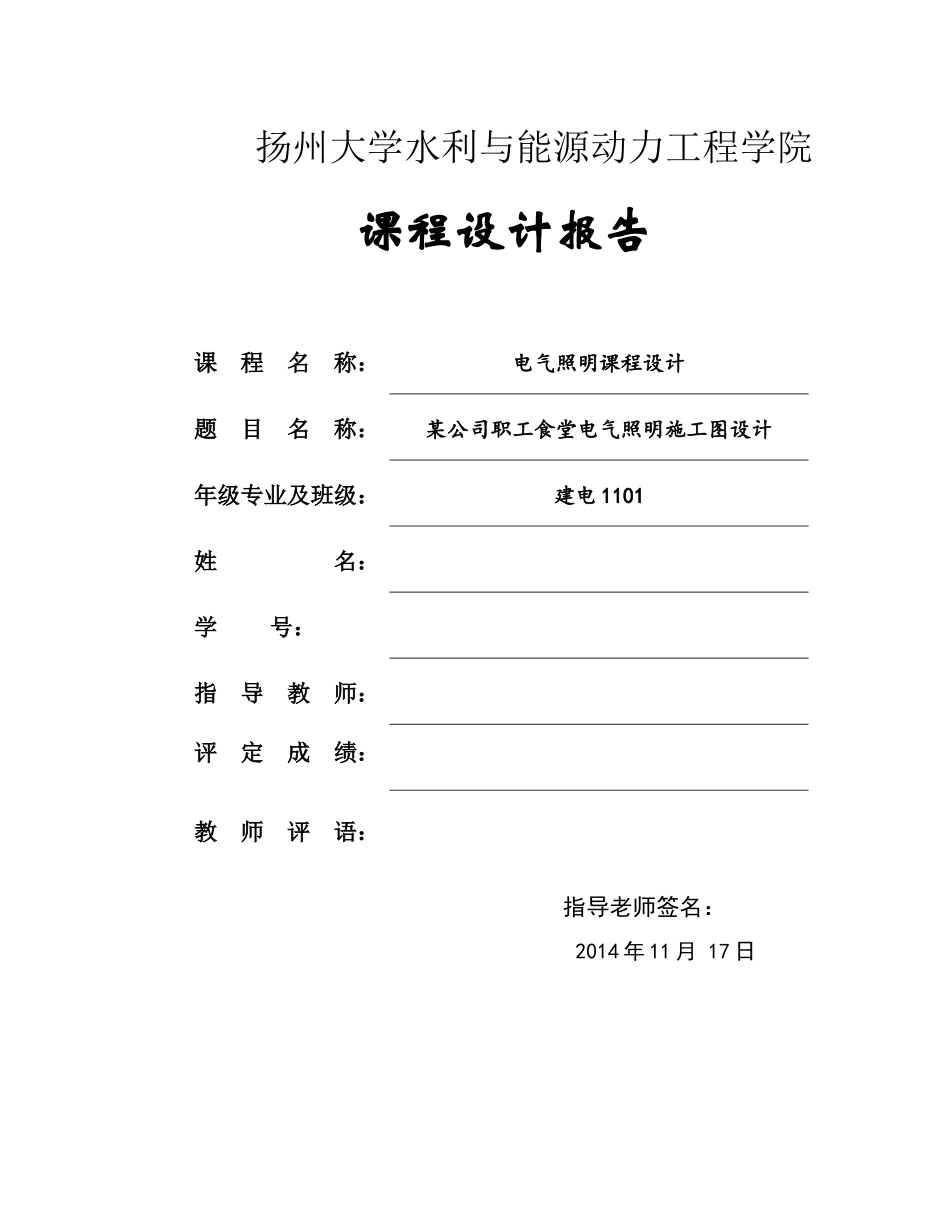

扬州大学水利与能源动力工程学院课程设计报告指导老师签名：2014年11月17日课程名称：电气照明课程设计题目名称：某公司职工食堂电气照明施工图设计年级专业及班级：建电1101姓名：学号：指导教师：评定成绩：教师评语：1扬州大学水利与能源动力工程学院课程设计报告目录摘要…………………………………………………………………………………2一．工程概况与设计依据…………………………………………………………31.工程概况……………………………………………………………………32.设计依据……………………………………………………………………3二．照度标准计算…………………………………………………………………61.照度标准……………………………………………………………………62.照度计算……………………………………………………………………6三．照明电气设计…………………………………………………………………101.照明配电设计………………………………………………………………102.照明负荷计算……….………………………………………………………103.导线和电缆选择……………………………………………………………114.照明配电线路保护电器选择………………………………………………11个人小结……………………………………………………………………………13参考文献……………………………………………………………………………14附录…………………………………………………………………………………142扬州大学水利与能源动力工程学院课程设计报告摘要随着科学技术的不断发展与进步，人们已不再满足简单的照亮环境空间，而是希望通过科学的照明设计充分体现环境的文化、艺术特征，营造一个安全、舒适、高质量、高品位的环境。照明是人类文明的象征，在社会高度发达的今天，照明已几乎渗透到人类活动的所有领域。照明工作者需要使用最经济的手段、最科学的方法，为人类创造明亮舒适的环境，提高工作效率，改善生活质量。住宅照明设计是为了满足住户的舒适，保证照明质量、经济合理、节约能量、便于维护、实用性强，传统意义上的住宅照明设计仅仅是为了满足照度需要，防雷设计多为外部防雷装置。现在住宅照明设计根据区域类别、参考平面及高度，采用直接照明、半直接照明、扩散照明、半间接照明、间接照明等方式，完成照度计算，确定灯具的种类和型号，结合其他用电设备，计算出用电负荷，完成导线、负荷开关、插座的选取和合理布设方式，为用户创造一个温馨舒适的起居环境，完成照明系统设计。3扬州大学水利与能源动力工程学院课程设计报告一．工程概况与设计依1.工程概况项目名称：某食堂三层电气照明系统的设计项目概况：某食堂电气照明施工平面图以及配电干线图的设计，该工程为砖混结构，分为三层，建筑标高为17.4米，一、二层层高为4.9米，第三层层高为6米，建筑总面积为6189.57平方米。本次的主要任务是第三层的电气照明设计，该层的总面积为2063.08平方米，该层主要有办公室、多功能厅、会议室，包房仓库等，其中办公室、会议室、多功能厅吊顶，吊顶距地面高度为3米。本次课程设计主要完成照明负荷级别的确定、计算负荷、确定配电系统、选择开关、导线、电缆和其他设备、选择供电电压和供电方式、绘制灯具和线路平面布置图等。图1食堂三层平面图2.设计依据根据《建筑照明设计规范》（GB50034-2013）中有关条款规定：3.1照明方式和种类3.1.1照明方式的确定应符合下列规定:4扬州大学水利与能源动力工程学院课程设计报告1工作场所应设置一般照明;2当同一场所内的不同区域有不同照度要求时，应采用分区一般照明;3对于作业面照度要求较高，只采用一般照明不合理的场所，宜采用混合照明;4在一个工作场所内不应只采用局部照明;5当需要提高特定区域或目标的照度时，宜采用重点照明。3.1.2照明种类的确定应符合下列规定:1室内工作及相关辅助场所，均应设置正常照明;2当下列场所正常照明电源失效时，应设置应急照明:1)需确保正常工作或活动继续进行的场所，应设置备用照明;2)需确保处于潜在危险之中的人员安全的场所，应设置安全照明;3)需确保人员安全疏散的出...
