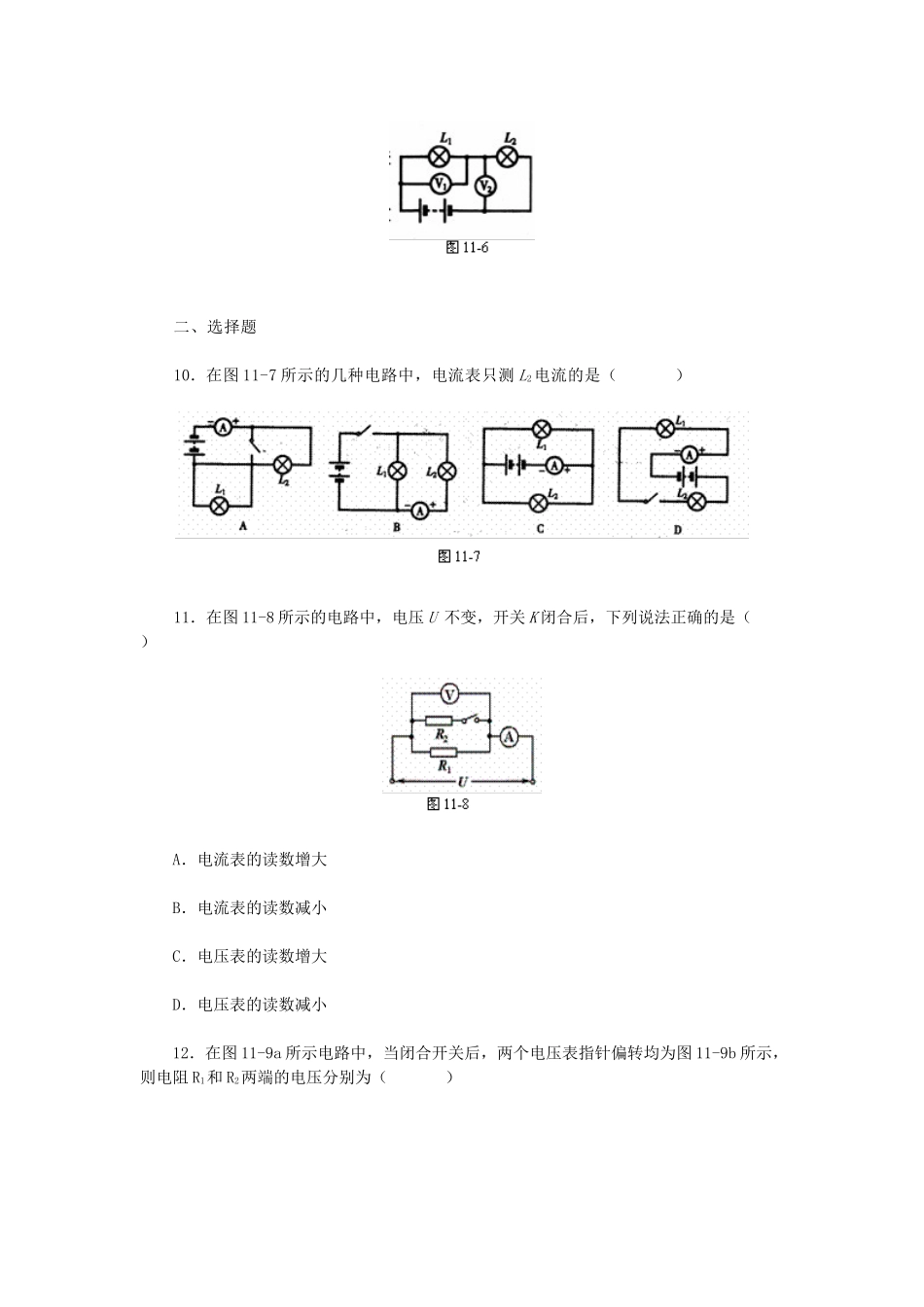

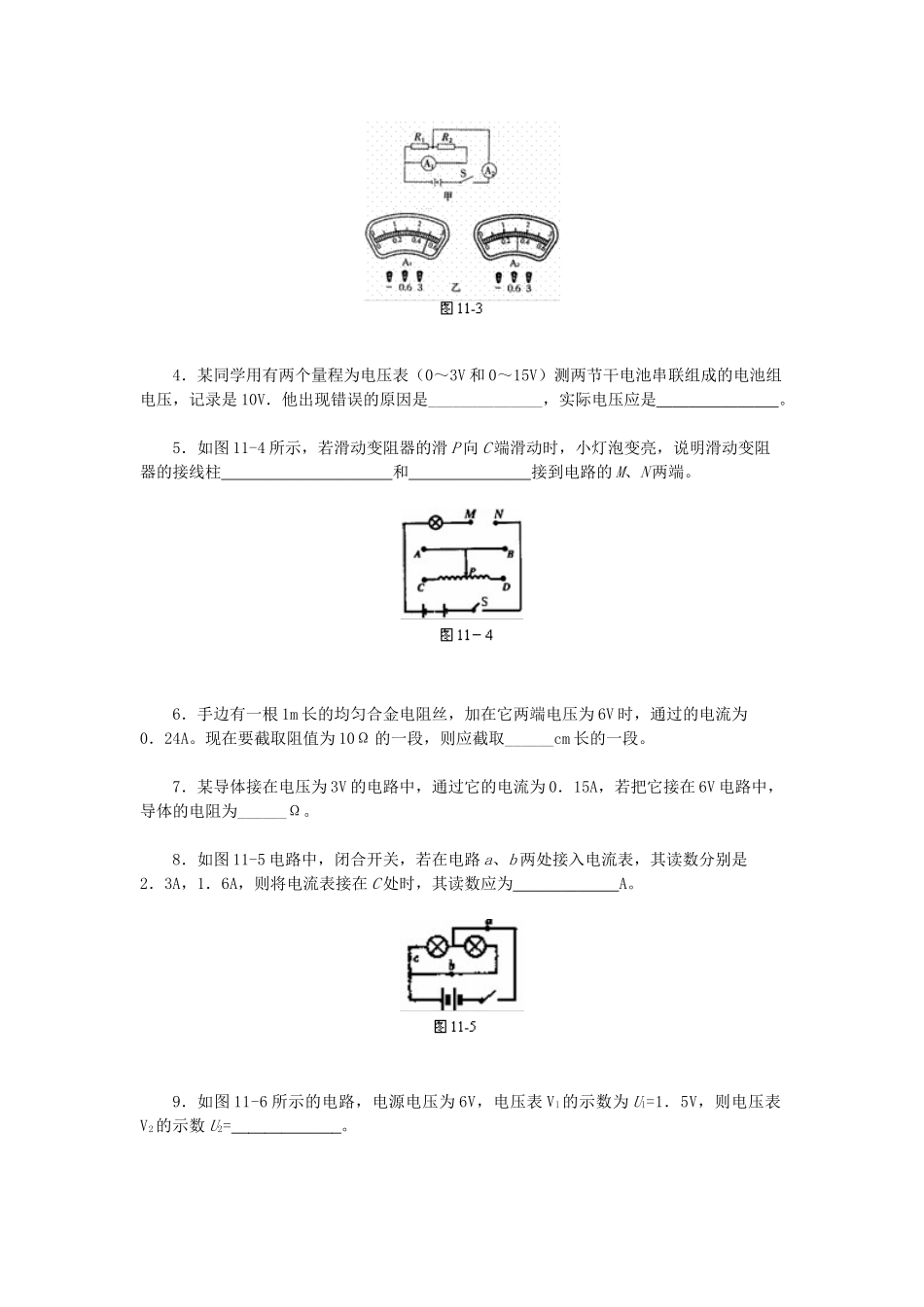

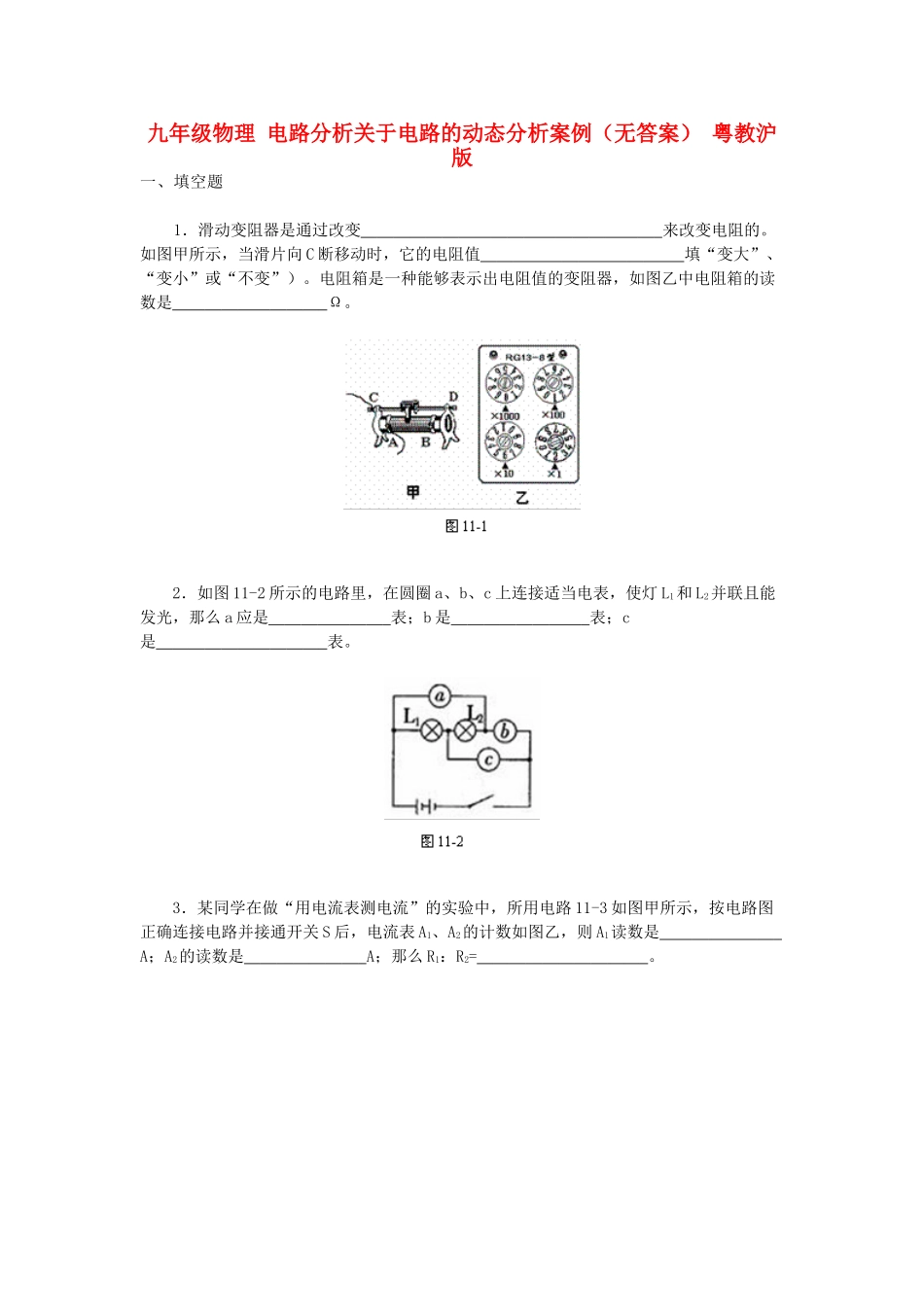

九年级物理电路分析关于电路的动态分析案例（无答案）粤教沪版一、填空题1．滑动变阻器是通过改变来改变电阻的。如图甲所示，当滑片向C断移动时，它的电阻值填“变大”、“变小”或“不变”）。电阻箱是一种能够表示出电阻值的变阻器，如图乙中电阻箱的读数是Ω。2．如图11-2所示的电路里，在圆圈a、b、c上连接适当电表，使灯L1和L2并联且能发光，那么a应是表；b是表；c是表。3．某同学在做“用电流表测电流”的实验中，所用电路11-3如图甲所示，按电路图正确连接电路并接通开关S后，电流表A1、A2的计数如图乙，则A1读数是A；A2的读数是A；那么R1：R2=。4．某同学用有两个量程为电压表（0～3V和0～15V）测两节干电池串联组成的电池组电压，记录是10V．他出现错误的原因是______________，实际电压应是。5．如图11-4所示，若滑动变阻器的滑P向C端滑动时，小灯泡变亮，说明滑动变阻器的接线柱和接到电路的M、N两端。6．手边有一根1m长的均匀合金电阻丝，加在它两端电压为6V时，通过的电流为0．24A。现在要截取阻值为10Ω的一段，则应截取______cm长的一段。7．某导体接在电压为3V的电路中，通过它的电流为0．15A，若把它接在6V电路中，导体的电阻为______Ω。8．如图11-5电路中，闭合开关，若在电路a、b两处接入电流表，其读数分别是2．3A，1．6A，则将电流表接在C处时，其读数应为A。9．如图11-6所示的电路，电源电压为6V，电压表Vl的示数为Ul=1．5V，则电压表V2的示数U2=。二、选择题10．在图11-7所示的几种电路中，电流表只测L2电流的是（）11．在图11-8所示的电路中，电压U不变，开关K闭合后，下列说法正确的是（）A．电流表的读数增大B．电流表的读数减小C．电压表的读数增大D．电压表的读数减小12．在图11-9a所示电路中，当闭合开关后，两个电压表指针偏转均为图11-9b所示，则电阻R1和R2两端的电压分别为（）A．4．8V，1．2VB．6V，1．2VC．1．2V，6VD．1．2V，4．8V13．给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。由上述实验器材，可以完成的研究课题是（）A．只有①B．只有②C．①和②D．①、②和③14．如图11-10的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3．4V。那么下列说法中不正确的是（）A．可知电源电压为6VB．可知L1两端电压为2．6VC．将电压表V2换成电流表，则L1亮，L2不亮D．将电压表V2换成电流表，则L1与L2并联，电流表测干路上的电流三、实验与探究题15．如图11-11所示，是小强和小华两位同学做“用滑动变阻器改变电流”实验时连接的电路。其中，小灯泡两端的电压不能超过2．5V，通过的电流不得超过0．3A；滑动变阻器标有“20Ω、1A”字样。（1）滑动变阻器上标着“20Ω、1A”的含义是；（2）小强同学正准备闭合开关实验时，小华同学发现实验电路连接存在错误或不恰当之处，及时阻止小强的操作。请你指出电路连接的错误或不恰当之处：a．；b．；c．。16．给你下列器材：一只红灯泡、一只绿灯泡、一只电铃、一个电池组、两只开关S1和S2，若干导线；请按要求设计一个报警电路，要求是：合上开关S1时，绿灯亮，表示平安，合上开关S2时，电铃响同时红灯亮，表示有情况，请你根据上述要求在方框中画出电路图。17．我们知道，测量时总存在误差，通常将测量值与真实值之差叫做绝对误差。初中电学实验中所用电流表的准确度等级—般是2．5级的．2．5级电流表的含义是，用该电流表测量时的最大绝对误差不超过满刻度值的2．5％。下表给出了用2．5级电流表测量电流时，电流表指针的偏转角度与百分误差（即最大绝对误差与电流表读数之比的百分数）之间的关系。电流表指针的偏转角度量程为0～0．6A电流表的读数百分误差满刻度0．60A2．5%满刻度的二分之一0．30A5．0%满刻度三分之一0．20A7．5%满刻度四分之一0．15A10%满刻度十分之一0．06A25%满刻度二十分之一0．03A（1）上表中的最后一空处相应的百分误差应是__________％。（2）从上表中的数据可以看出，该电流表的指...
