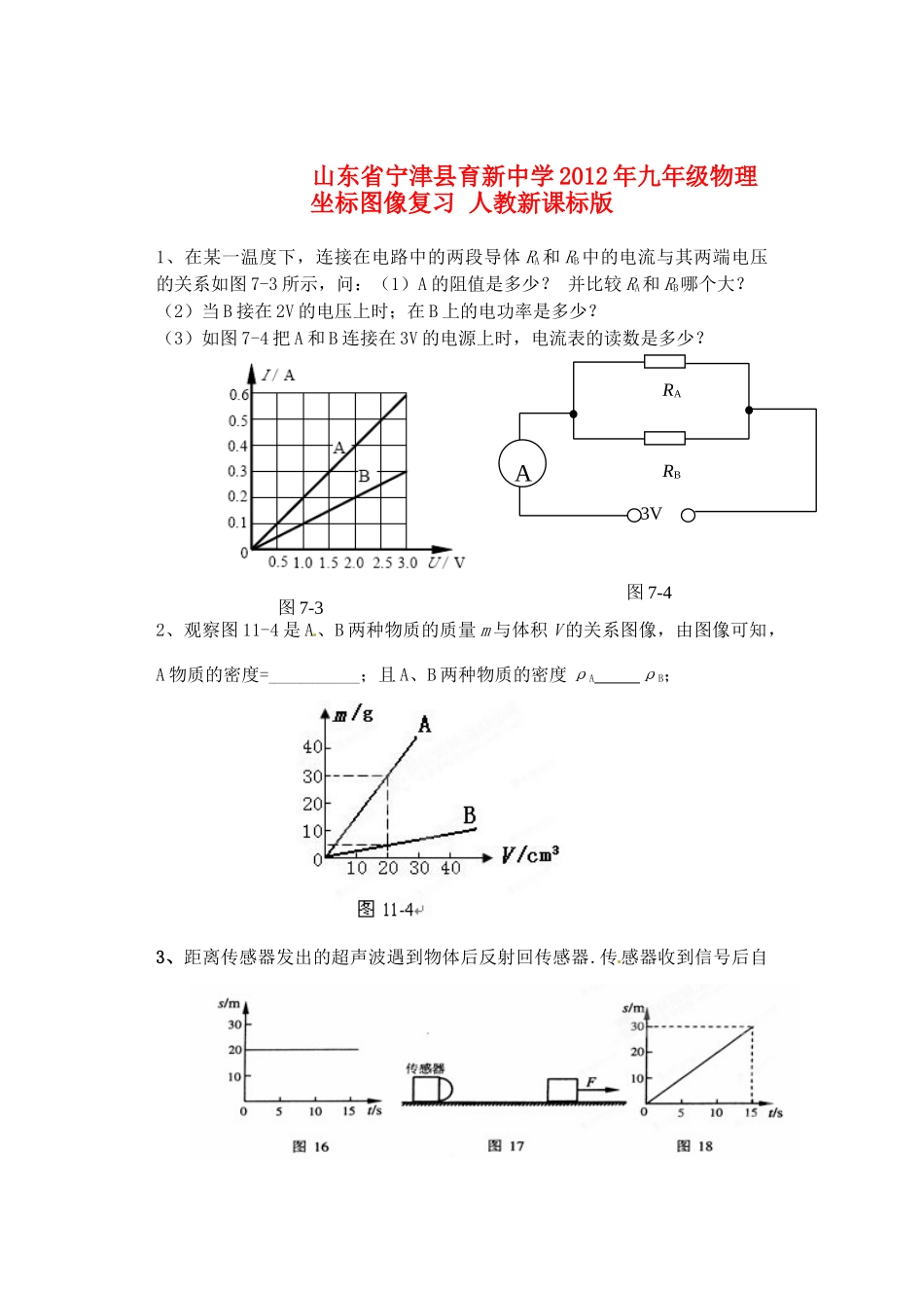

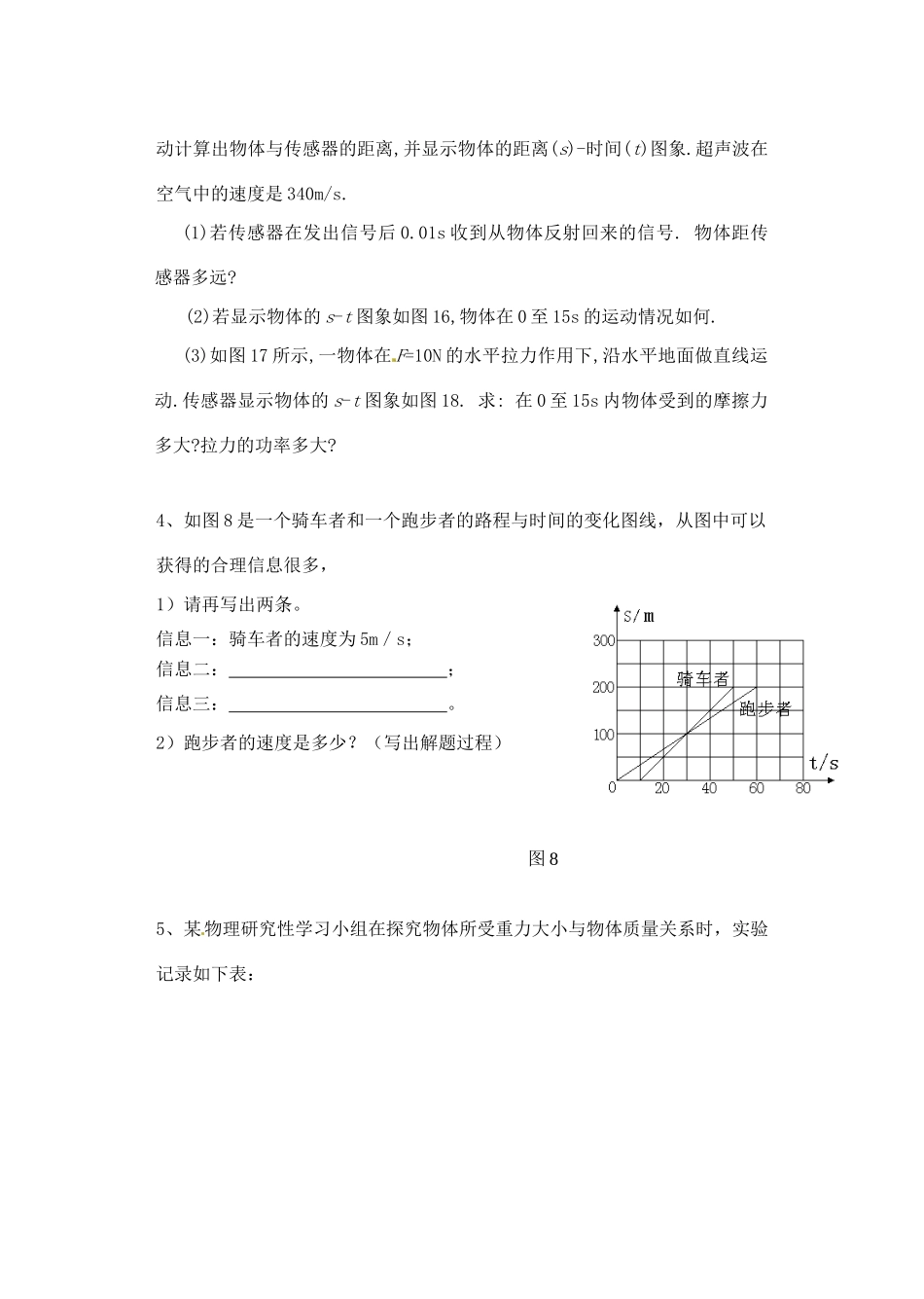

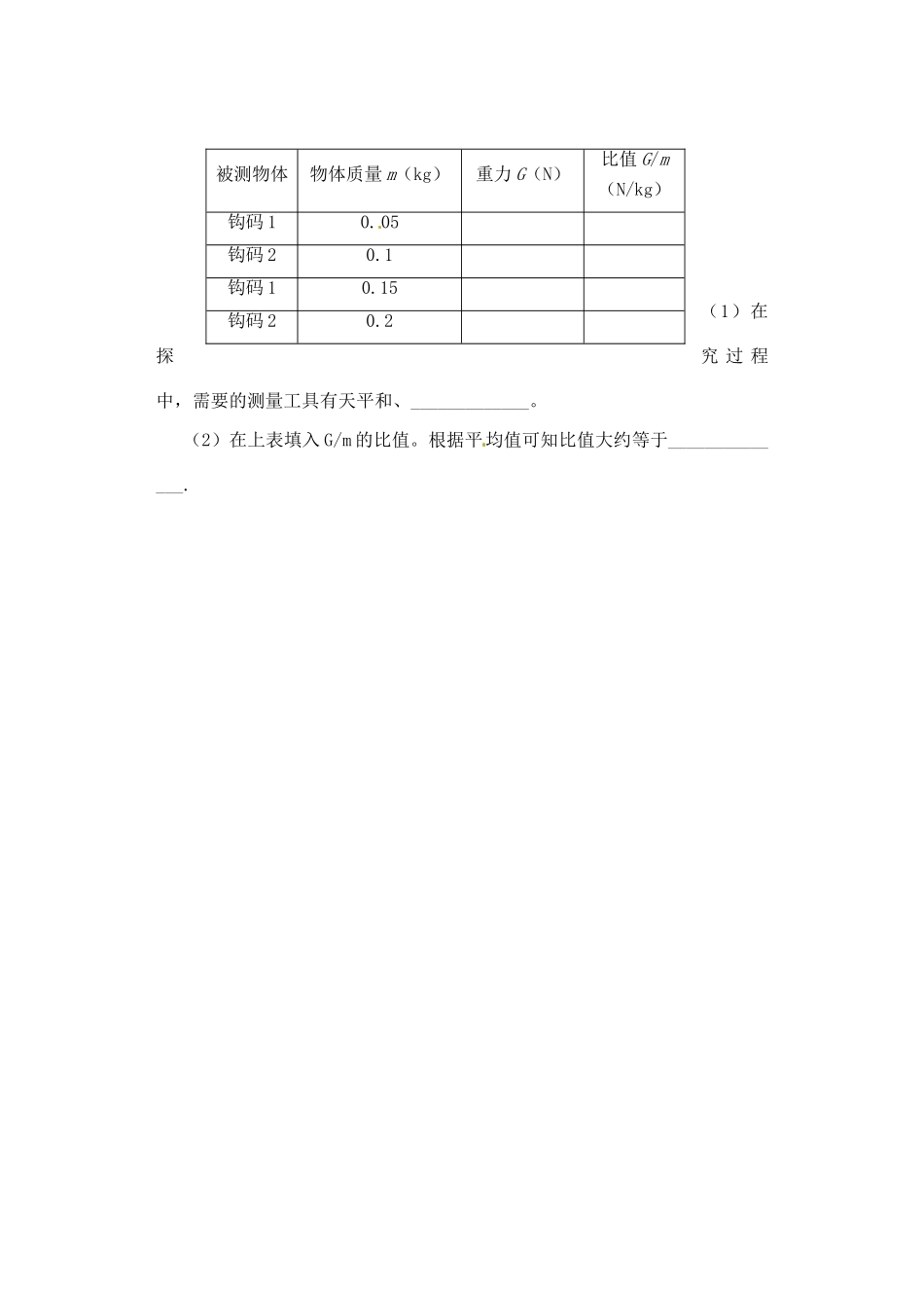

图7-33VRARBA图7-4山东省宁津县育新中学2012年九年级物理坐标图像复习人教新课标版1、在某一温度下，连接在电路中的两段导体RA和RB中的电流与其两端电压的关系如图7-3所示，问：（1）A的阻值是多少？并比较RA和RB哪个大？（2）当B接在2V的电压上时；在B上的电功率是多少？（3）如图7-4把A和B连接在3V的电源上时，电流表的读数是多少？2、观察图11-4是A、B两种物质的质量m与体积V的关系图像，由图像可知，A物质的密度=__________；且A、B两种物质的密度ρAρB；3、距离传感器发出的超声波遇到物体后反射回传感器.传感器收到信号后自动计算出物体与传感器的距离,并显示物体的距离(s)-时间(t)图象.超声波在空气中的速度是340m/s.(1)若传感器在发出信号后0.01s收到从物体反射回来的信号.物体距传感器多远?(2)若显示物体的s-t图象如图16,物体在0至15s的运动情况如何.(3)如图17所示,一物体在F=10N的水平拉力作用下,沿水平地面做直线运动.传感器显示物体的s-t图象如图18.求:在0至15s内物体受到的摩擦力多大?拉力的功率多大?4、如图8是一个骑车者和一个跑步者的路程与时间的变化图线，从图中可以获得的合理信息很多，1）请再写出两条。信息一：骑车者的速度为5m／s；信息二：；信息三：。2）跑步者的速度是多少？（写出解题过程）5、某物理研究性学习小组在探究物体所受重力大小与物体质量关系时，实验记录如下表：图8（1）在探究过程中，需要的测量工具有天平和、_____________。（2）在上表填入G/m的比值。根据平均值可知比值大约等于______________.被测物体物体质量m（kg）重力G（N）比值G/m（N/kg）钩码10.05钩码20.1钩码10.15钩码20.2U/VI/A（3）根据实验数据在图13-2中画出重力——质量图线,根据所画图线可得的结论是：重力与质量成______________；若用g表示这个比值，重力G与质量m关系可以写成。6、以下是小灵在研究通过某电阻的电流与它两端电压关系时所记录下来的数据，请在坐标轴上准确定分度值，并描出五个点，在图7-2中画出U-I关系图象并在空格中填入由此图象可得出的结论。G/Nm/kg图13-2图15F0.5m电阻R约5Ω电压U/V11.522.5.电流I/A0.20.310.390.5.结论：________________________________________________________________（1）为什么这个图像不过原点？什么情况图像过原点？7、底面积为的大木箱原放在水平地面上。如图15所示，现某人用小车将它从斜面底端匀速推上斜面顶端，整个过程历时。已知木箱重，人体重，人对车的推力，斜面长，斜面高，求：(1)木箱对水平地面的压强；(2)木箱沿斜面向上的速度；(3)对木箱所做的有用功；8、如图14，某矿区工人用200N的水平拉力，抓紧绳子的一端，沿水平地面匀速向右运动，在10s内将矿井内质量为32kg的物体提升4m。根据题目所给出的条件，请你计算出与本题相关的5个物理量，要求写出简要的文字说明和结果。（g取10N/kg）图149、1、某电热水瓶的铭牌如下表所示。若热水瓶内装满水，在额定电压下工作（外界大气压强为1个标准大气压）。求：（1）保温时通过电热水瓶的电流是多少？（2）加热时电热水瓶的电阻多大？（3）若瓶内20℃的水加热10min正好烧开，则加热时电热水瓶的热效率是多少？型号：DSP—19B电源：220V50Hz功率加热时1200W保温时30W容量：2L
