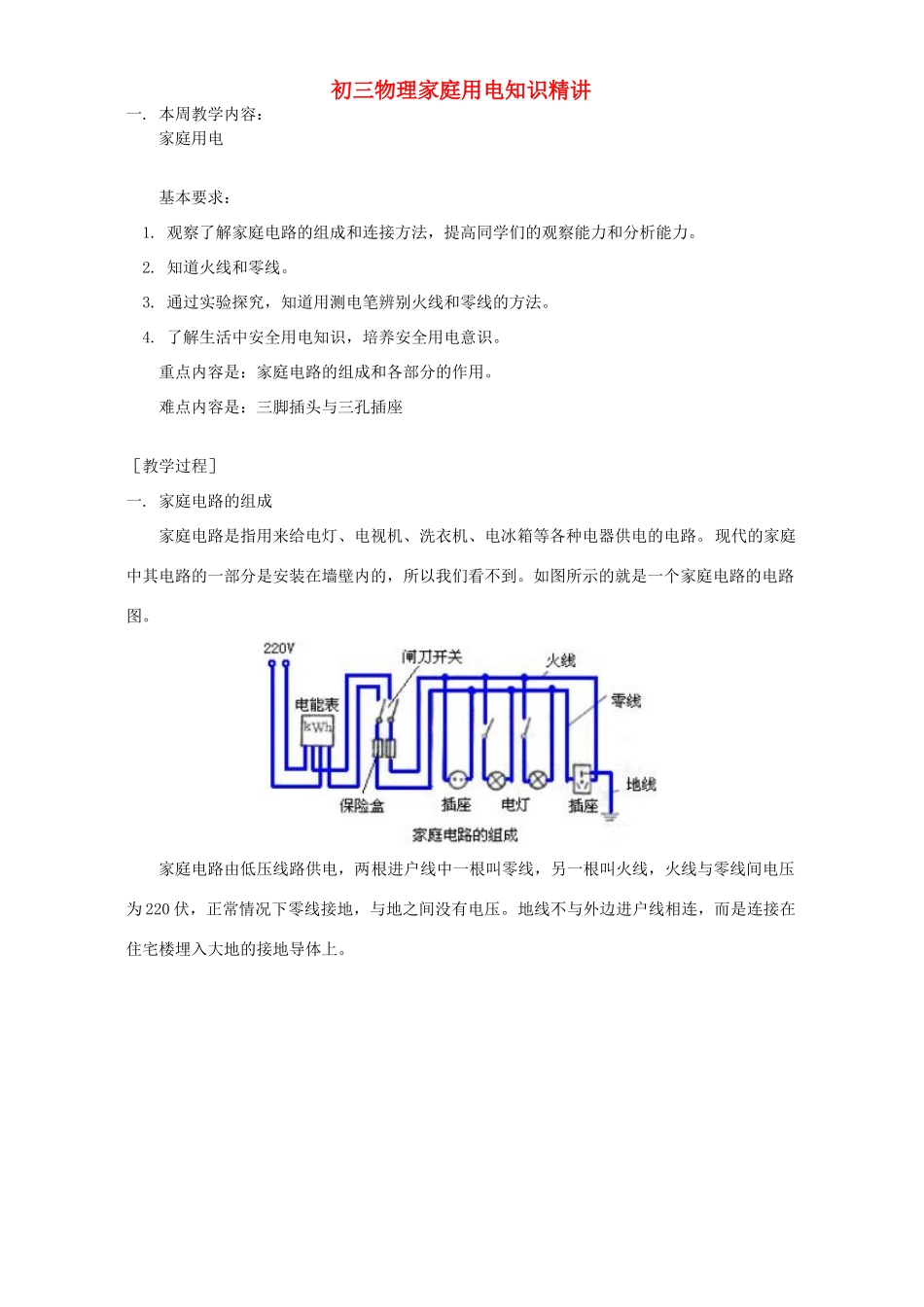

初三物理家庭用电知识精讲一.本周教学内容：家庭用电基本要求：1.观察了解家庭电路的组成和连接方法，提高同学们的观察能力和分析能力。2.知道火线和零线。3.通过实验探究，知道用测电笔辨别火线和零线的方法。4.了解生活中安全用电知识，培养安全用电意识。重点内容是：家庭电路的组成和各部分的作用。难点内容是：三脚插头与三孔插座［教学过程］一.家庭电路的组成家庭电路是指用来给电灯、电视机、洗衣机、电冰箱等各种电器供电的电路。现代的家庭中其电路的一部分是安装在墙壁内的，所以我们看不到。如图所示的就是一个家庭电路的电路图。家庭电路由低压线路供电，两根进户线中一根叫零线，另一根叫火线，火线与零线间电压为220伏，正常情况下零线接地，与地之间没有电压。地线不与外边进户线相连，而是连接在住宅楼埋入大地的接地导体上。家庭电路中要安装电能表，测量用户在一定时间内消耗的电能。总开关的作用是可以控制整个电路，方便检查和维修。电路里的电线都有规定的最大电流值，如果电流超过规定值，电线过热易烧坏电器，引起火灾，为了避免这类事故，电路里必须安装保险装置──接入一段电阻率较大而熔点较低的保险丝。新建的楼房，在连接各户的总开关上大多装有漏电保护器。正常情况下，用电器通过火线、零线和供电系统中的电源构成闭合电路，不应该有电流直接流入大地。但是，如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”就要起作用了。它会迅速切断电路，对人身起到保护作用。接下的就是各个灯和两孔插座和三孔插座了。其实两孔插座和三孔插座可以看作一个个的用电器，这样我们发现在家庭电路中，各个用电器是并联关系，原因之一就是这样它们之间才不会相互影响。在电路中有两孔插座和三孔插座之分，当然对应的插头也就有两脚和三脚之分了。两孔插座中，一个孔接零线，一个孔接火线，把家用电器上的插头插在插座里，家用电器就连入电路。仔细的同学可能会发现，只有那些带有金属外壳的用电器（或者容易潮湿的用电器）才会使用三脚插头。在三孔插座中，除了两个孔分别接火线和零线外，另一个孔是跟大地连接的，也就是接地的，家用电器上的三脚插头，两个脚接用电部分（如电冰箱、洗衣机中的电动机）另外那个与接地插孔相应的脚，是跟家用电器的外壳接通的。这样，把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把外壳与大地连接起来。为什么要这样做呢？家用电器的金属外壳本来是跟火线绝缘的，是不带电的，人体接触外壳并没有危险。但如果内部火线绝缘皮破损或失去绝缘性能，致使火线与外壳接通，外壳带了电，人体接触外壳等于接触火线，就会发生融电事故。如果把外壳用导线接地，即使外壳带了电，也会从接地导线流走、人体接触外壳就没有危险了。测电笔测电笔是用来辨别火线和零线的：用手接触笔尾的金属体，笔尖接触电线（或与电线连通的导体），如果氖管发光，表示接触的是火线：如果氖管不发光，表示接触的是零线。需要注意的是使用测电笔，手一定要接触笔尾的金属体如果手没有接触笔尾的金属体，即使笔尖接触火线，氖管也不发光，测电笔就失去作用了。只有人的手接触了笔尾的金属体，这时才会有电流流过氖管，通过人体进入大地，这时氖管才会发光。这时为什么人不会触电呢？因为在测电笔中有一个阻值很大的电阻，在一千欧以上。当用测电笔接触零线和地线时，由于零线和地线间没有电压，当然也就没有电流流过氖管，所以氖管不发光。使用测电笔时，人的手千万不要接触笔尖金属体，这时就会有大的电流流过人体而造成触电事故。二.电灯家庭电路的主角是电灯。电灯是一个庞大的家族。包括白炽灯、荧光灯、高压气体放电灯等。白炽电灯的发光，是因为灯炮内的细钨丝通电后发热，灯丝温度高达2000摄氏度左右，达到白炽状态，于是灯丝发出明亮的白光。安装家庭电路时，各个用电器（包括两孔和三孔插座）是并联关系，在火线上要安装熔断器（保险盒）。两孔插座中左边接零线，右边接火线。接白炽电灯时，开关一定要接在火线上，而且火线要接螺丝口灯头上的锡点，零线接螺旋套。三.安全用电随着科学的发展，家...
