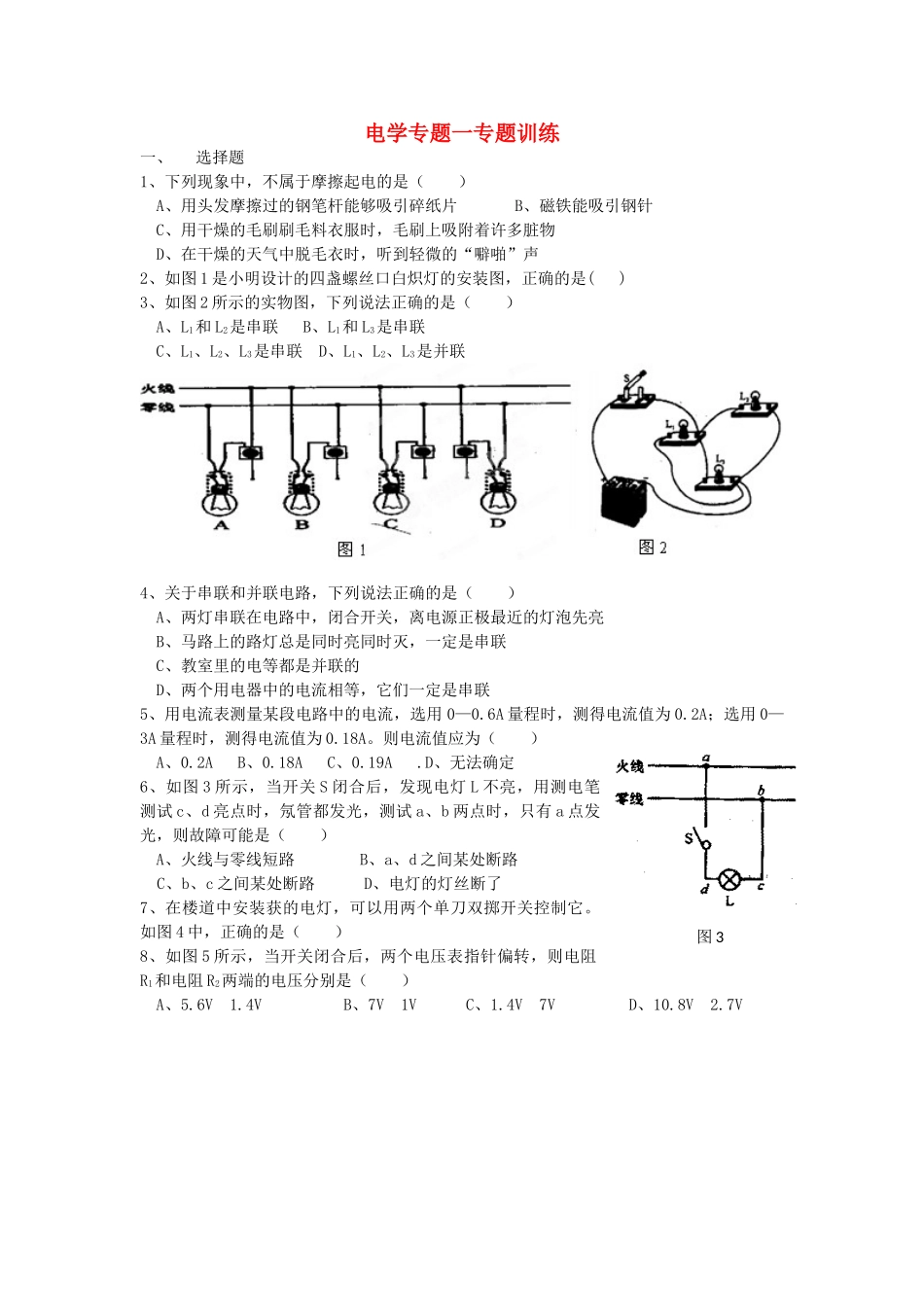

电学专题一专题训练一、选择题1、下列现象中，不属于摩擦起电的是（）A、用头发摩擦过的钢笔杆能够吸引碎纸片B、磁铁能吸引钢针C、用干燥的毛刷刷毛料衣服时，毛刷上吸附着许多脏物D、在干燥的天气中脱毛衣时，听到轻微的“噼啪”声2、如图1是小明设计的四盏螺丝口白炽灯的安装图，正确的是()3、如图2所示的实物图，下列说法正确的是（）A、L1和L2是串联B、L1和L3是串联C、L1、L2、L3是串联D、L1、L2、L3是并联4、关于串联和并联电路，下列说法正确的是（）A、两灯串联在电路中，闭合开关，离电源正极最近的灯泡先亮B、马路上的路灯总是同时亮同时灭，一定是串联C、教室里的电等都是并联的D、两个用电器中的电流相等，它们一定是串联5、用电流表测量某段电路中的电流，选用0—0.6A量程时，测得电流值为0.2A；选用0—3A量程时，测得电流值为0.18A。则电流值应为（）A、0.2AB、0.18AC、0.19A.D、无法确定6、如图3所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d亮点时，氖管都发光，测试a、b两点时，只有a点发光，则故障可能是（）A、火线与零线短路B、a、d之间某处断路C、b、c之间某处断路D、电灯的灯丝断了7、在楼道中安装获的电灯，可以用两个单刀双掷开关控制它。如图4中，正确的是（）8、如图5所示，当开关闭合后，两个电压表指针偏转，则电阻R1和电阻R2两端的电压分别是（）A、5.6V1.4VB、7V1VC、1.4V7VD、10.8V2.7V图39、给你两根长度相同但横截面积不同的镍铬合金斯，电源，一只电流表、一只滑动变阻器、一个开关、导线若干。需要研究的课题有：（1）导体的电阻和他的横截面积的关系；（2）导体的电阻和长度的关系（3）导体的电阻和材料的关系；利用上述器材，可以完成的实验有（）A、只有（1）B、只有（2）C、（1）和（2）D、（1）、（2）和（3）10、如图6所示，电源电压为6伏，开关闭合后，电灯L1、L2均不发光。用电压表逐段测量的Uab=0,Uad=6V,Ubc=0,Ucd=6V.由此可以判断此电路的故障（）A、电路的aL1b部分发生断路B、电路的bL2c部分发生断路C、电源部分发生短路D、电路的c经滑动变阻器至d部分发生断路11、如图7所示是某同学设计的用电压表测灯泡两端的电压，用电流表测电路中的电流的电路，闭合开关后，下列判断正确的是（）A、电灯正常发光B、电流表会被烧坏C、电压表会被烧坏D、电压表、电流表都会被烧坏12、在如图8所示的电路中，在空白处填入适当的元件使灯泡都正常发光，则（）A、甲填电流表，乙填电池组B、甲填电池组，乙填电流表C、甲填电池组，乙填电压表D、甲填电压表，乙填电池组二、填空题1、小明用毛皮摩擦过的橡胶棒靠近悬挂着的通草球，发现小球被吸引，则小球带电。若小球被排斥，则小球带电。（填“可能”、“一定”或“不一定”）2、如图9甲所示的电路中，用电流表测定灯泡L1中的电流，应将先头M接电流表的接线柱，此时电流表的示数如图乙所示，则灯泡L1中的电流为A。3、如图10所示的电路中，当开关S闭合，S1、S2断开时，灯串联；当开关图5图4图6图9图10S、S1、S2均闭合时，灯泡并联，此时电流表测得是中的电流。4、一个完好的电流表接入正常工作的电路中，发现指针没有偏转，原因是；若发现指针偏转的角度超过测量范围，原因是。5、在如图11所示的电路中，要测量干路及支路的电流以及灯泡两端的电压，则①是表，②是表，③是表。6、如图12所示，电源电压不变，当开关闭合后，电流表的示数将，电压表的示数将。（填“变大”、“变小”或“不变”）7、如图13所示，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为4.5V。则灯两端的电压为，灯两端的电压为。三、作图与实验题1、如图14，现有一个电池组、两个开关、两盏电灯，请你连接好实物图，使S1闭合时L1亮，S2闭合时L2亮，并在右边的方框中画出电路图2、如图15是张华同学在“用电流表测电流”的实验中连接的电路。（1）闭合开关，你会观察到灯泡L1、L2的发光情况是。（2）针对上述现象，你认为该电路存在的问题是：。（3）请你在原图上改动一根导线，使两只电流表分别测干路和支路电流。要求：在需要改动的导线上画“X”，将改动后的导线画出，...
