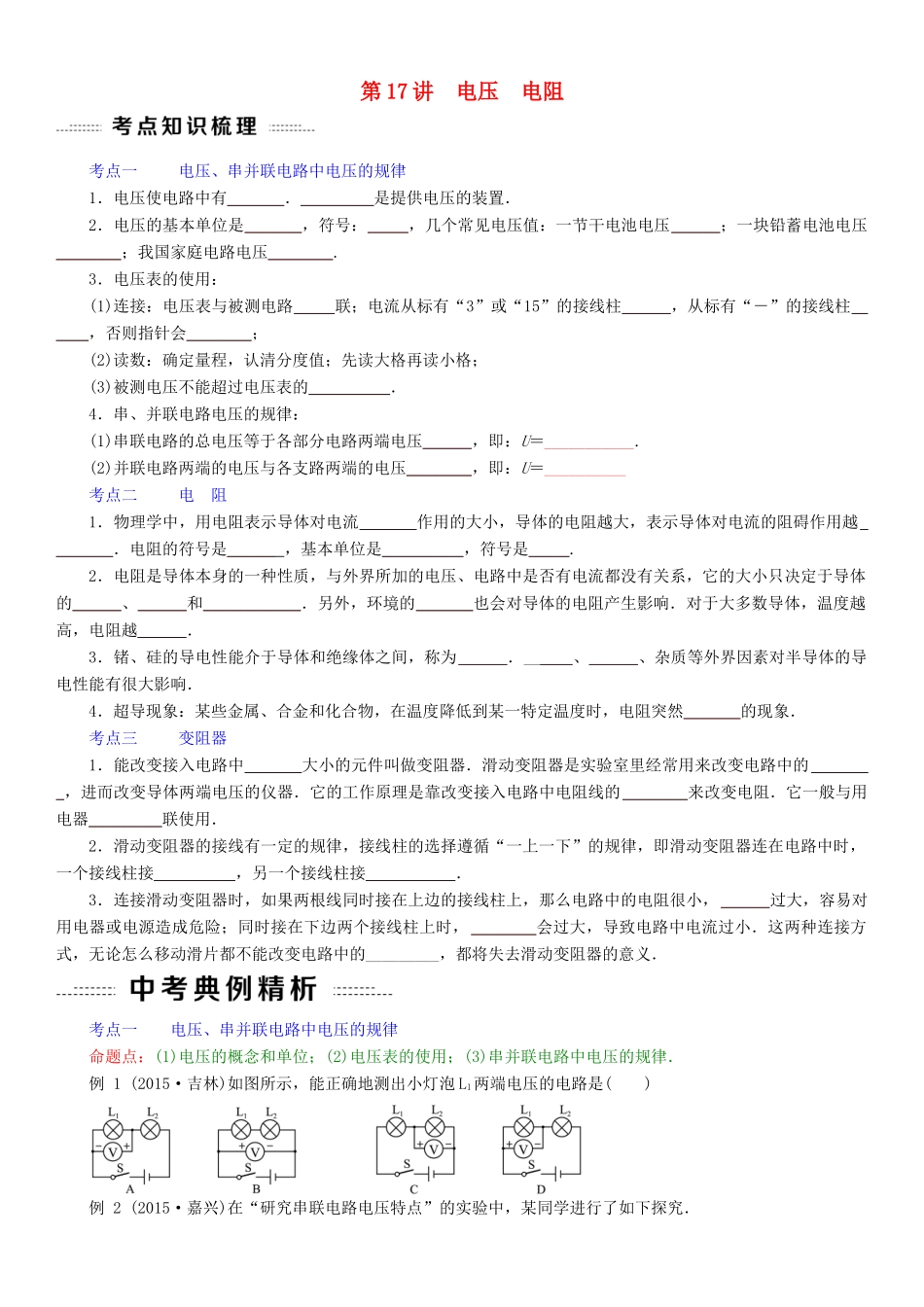

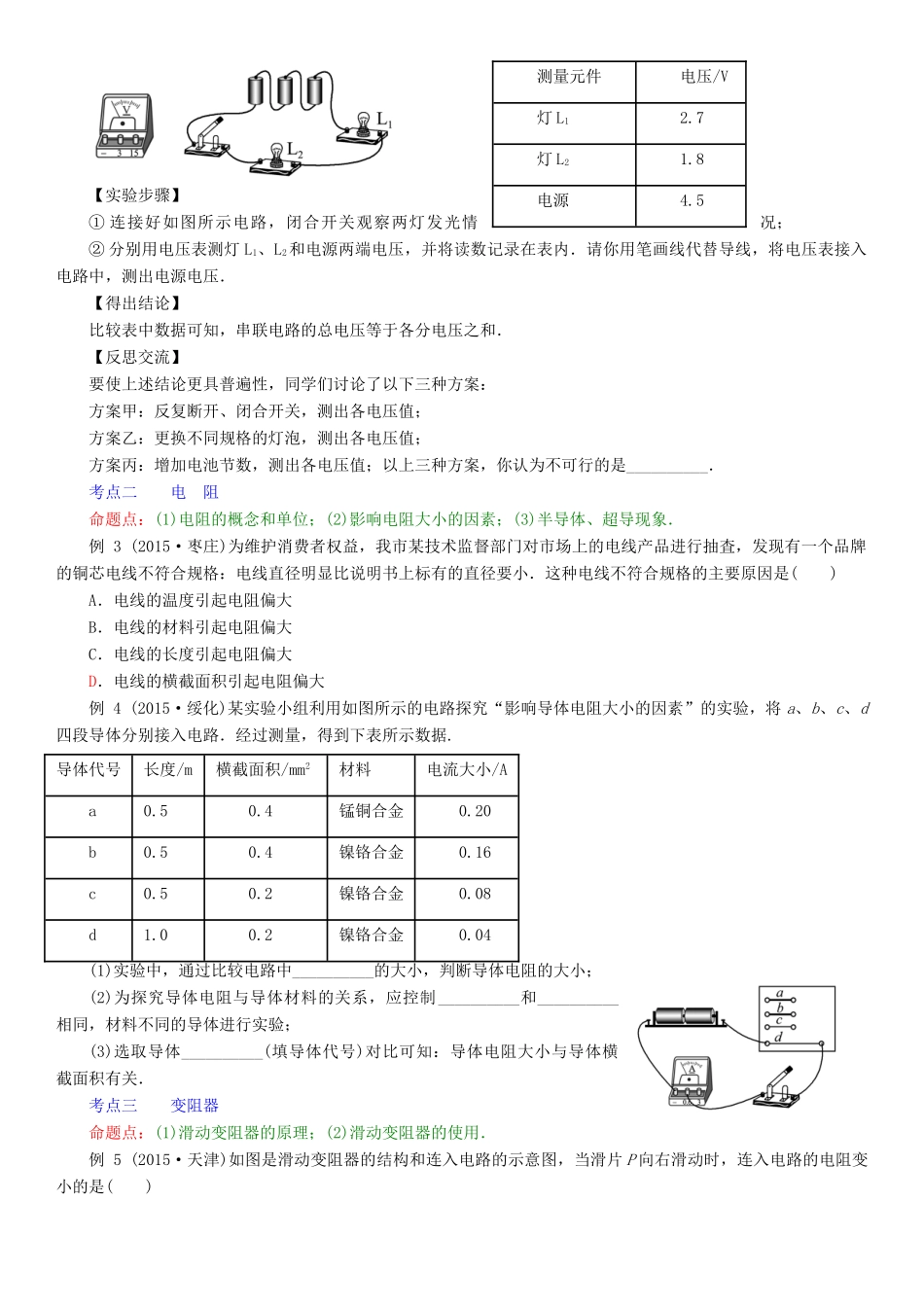

第17讲电压电阻考点一电压、串并联电路中电压的规律1．电压使电路中有_______．_________是提供电压的装置．2．电压的基本单位是_______，符号：_____，几个常见电压值：一节干电池电压______；一块铅蓄电池电压________；我国家庭电路电压________.3．电压表的使用：(1)连接：电压表与被测电路_____联；电流从标有“3”或“15”的接线柱______，从标有“－”的接线柱______，否则指针会________；(2)读数：确定量程，认清分度值；先读大格再读小格；(3)被测电压不能超过电压表的__________．4．串、并联电路电压的规律：(1)串联电路的总电压等于各部分电路两端电压______，即：U＝___________.(2)并联电路两端的电压与各支路两端的电压________，即：U＝__________考点二电阻1．物理学中，用电阻表示导体对电流_______作用的大小，导体的电阻越大，表示导体对电流的阻碍作用越________．电阻的符号是______，基本单位是__________，符号是_____.2．电阻是导体本身的一种性质，与外界所加的电压、电路中是否有电流都没有关系，它的大小只决定于导体的______、______和____________．另外，环境的_______也会对导体的电阻产生影响．对于大多数导体，温度越高，电阻越______．3．锗、硅的导电性能介于导体和绝缘体之间，称为______．______、______、杂质等外界因素对半导体的导电性能有很大影响．4．超导现象：某些金属、合金和化合物，在温度降低到某一特定温度时，电阻突然_______的现象．考点三变阻器1．能改变接入电路中_______大小的元件叫做变阻器．滑动变阻器是实验室里经常用来改变电路中的________，进而改变导体两端电压的仪器．它的工作原理是靠改变接入电路中电阻线的________来改变电阻．它一般与用电器_________联使用．2．滑动变阻器的接线有一定的规律，接线柱的选择遵循“一上一下”的规律，即滑动变阻器连在电路中时，一个接线柱接__________，另一个接线柱接___________．3．连接滑动变阻器时，如果两根线同时接在上边的接线柱上，那么电路中的电阻很小，______过大，容易对用电器或电源造成危险；同时接在下边两个接线柱上时，________会过大，导致电路中电流过小．这两种连接方式，无论怎么移动滑片都不能改变电路中的_________，都将失去滑动变阻器的意义．考点一电压、串并联电路中电压的规律命题点：(1)电压的概念和单位；(2)电压表的使用；(3)串并联电路中电压的规律．例1(2015·吉林)如图所示，能正确地测出小灯泡L1两端电压的电路是()例2(2015·嘉兴)在“研究串联电路电压特点”的实验中，某同学进行了如下探究．【实验步骤】①连接好如图所示电路，闭合开关观察两灯发光情况；②分别用电压表测灯L1、L2和电源两端电压，并将读数记录在表内．请你用笔画线代替导线，将电压表接入电路中，测出电源电压．【得出结论】比较表中数据可知，串联电路的总电压等于各分电压之和．【反思交流】要使上述结论更具普遍性，同学们讨论了以下三种方案：方案甲：反复断开、闭合开关，测出各电压值；方案乙：更换不同规格的灯泡，测出各电压值；方案丙：增加电池节数，测出各电压值；以上三种方案，你认为不可行的是__________．考点二电阻命题点：(1)电阻的概念和单位；(2)影响电阻大小的因素；(3)半导体、超导现象．例3(2015·枣庄)为维护消费者权益，我市某技术监督部门对市场上的电线产品进行抽査，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标有的直径要小．这种电线不符合规格的主要原因是()A．电线的温度引起电阻偏大B．电线的材料引起电阻偏大C．电线的长度引起电阻偏大D．电线的横截面积引起电阻偏大例4(2015·绥化)某实验小组利用如图所示的电路探究“影响导体电阻大小的因素”的实验，将a、b、c、d四段导体分别接入电路．经过测量，得到下表所示数据.导体代号长度/m横截面积/mm2材料电流大小/Aa0.50.4锰铜合金0.20b0.50.4镍铬合金0.16c0.50.2镍铬合金0.08d1.00.2镍铬合金0.04(1)实验中，通过比较电路中__________的大小，判断导体电阻的大小；(2)为探究导体电阻与导体材料的关系，应控制__________和__________相同，材料不同的导体进行实...
