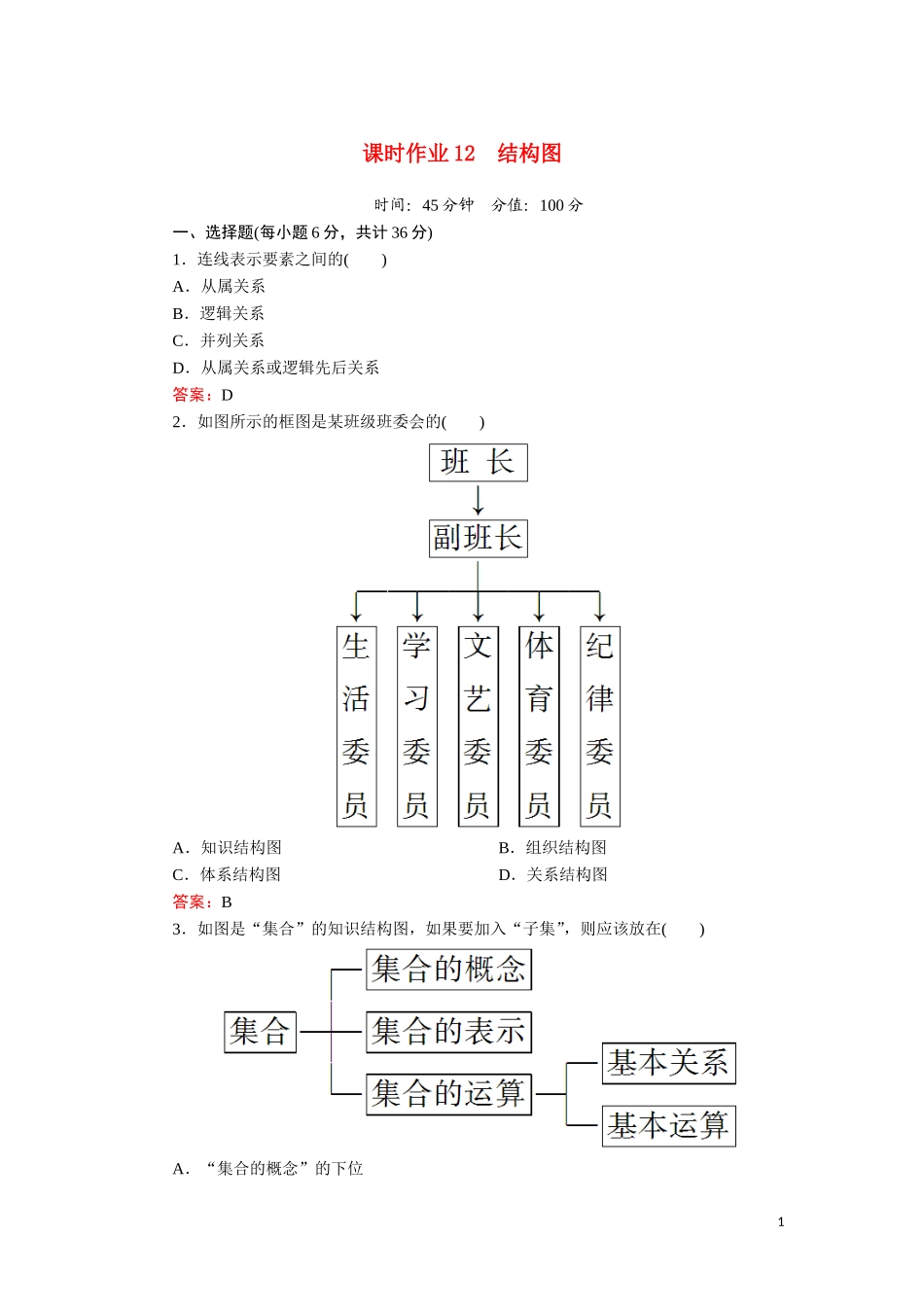

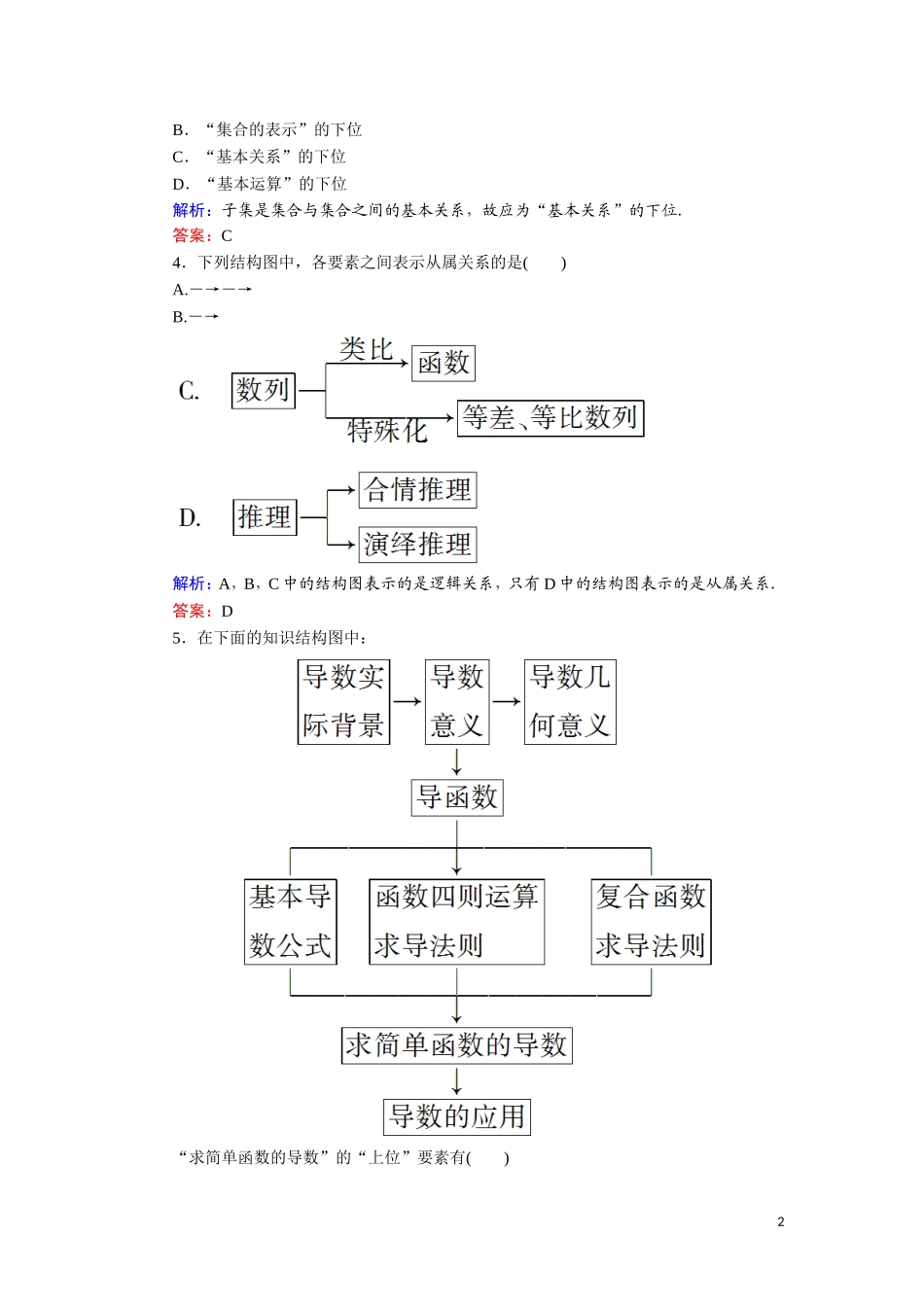

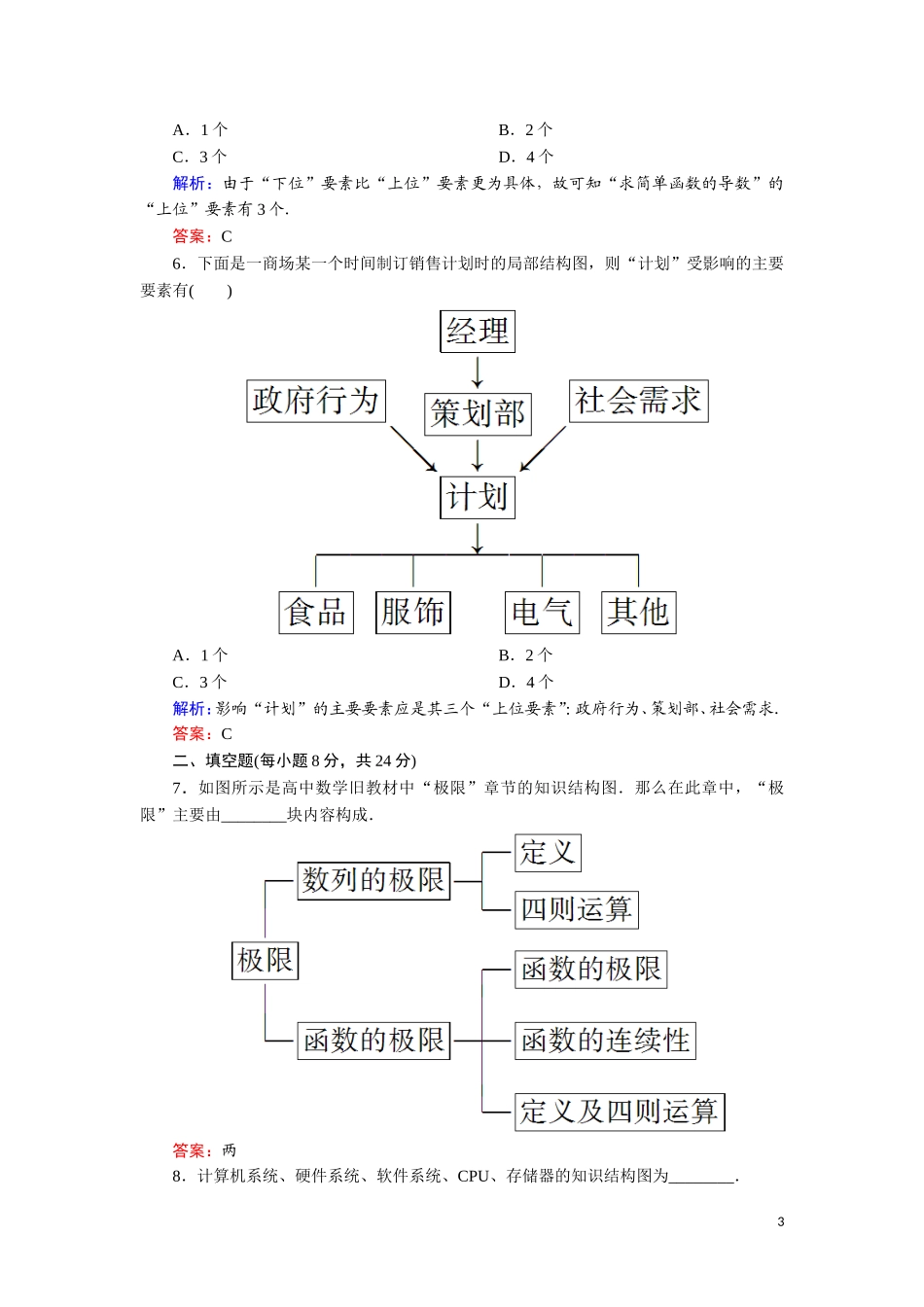

课时作业12结构图时间：45分钟分值：100分一、选择题(每小题6分，共计36分)1．连线表示要素之间的()A．从属关系B．逻辑关系C．并列关系D．从属关系或逻辑先后关系答案：D2．如图所示的框图是某班级班委会的()A．知识结构图B．组织结构图C．体系结构图D．关系结构图答案：B3．如图是“集合”的知识结构图，如果要加入“子集”，则应该放在()A．“集合的概念”的下位1B．“集合的表示”的下位C．“基本关系”的下位D．“基本运算”的下位解析：子集是集合与集合之间的基本关系，故应为“基本关系”的下位．答案：C4．下列结构图中，各要素之间表示从属关系的是()A.―→―→B.―→解析：A，B，C中的结构图表示的是逻辑关系，只有D中的结构图表示的是从属关系．答案：D5．在下面的知识结构图中：“求简单函数的导数”的“上位”要素有()2A．1个B．2个C．3个D．4个解析：由于“下位”要素比“上位”要素更为具体，故可知“求简单函数的导数”的“上位”要素有3个．答案：C6．下面是一商场某一个时间制订销售计划时的局部结构图，则“计划”受影响的主要要素有()A．1个B．2个C．3个D．4个解析：影响“计划”的主要要素应是其三个“上位要素”：政府行为、策划部、社会需求．答案：C二、填空题(每小题8分，共24分)7．如图所示是高中数学旧教材中“极限”章节的知识结构图．那么在此章中，“极限”主要由________块内容构成．答案：两8．计算机系统、硬件系统、软件系统、CPU、存储器的知识结构图为________．3解析：软件系统、硬件系统都属于计算机系统，而CPU和存储器都属于硬件系统．答案：9．如图所示为有关函数的结构图，由图可知基本初等函数(Ⅰ)包括__________，函数与映射的关系是____________．解析：理解函数的知识结构即可求解．答案：指数函数、对数函数、幂函数函数是一类特殊的映射三、解答题(共计40分)10．(10分)某公司局域网设置如下：由服务器连接经理室、市场部、销售部、客户服务部、系统管理员，与外部连接是通过服务器，试画出该公司局域网设置结构图．解：结构图如下：11．(15分)据有关人士预测，我国的消费正由生存型消费转向质量型消费，城镇居民消费热点是商品住房、小轿车、新型食品、服务消费和文化消费；农村消费热点是住房、家电，试设计表示消费情况的结构图．解：结构图如下：412．(15分)某工厂有一笔企业流程利润，要由厂领导和职代会决定如何利用，可供选择的方案有：发奖金、扩建福利设施、引进新设备，为进一步促进企业发展，如何合理利用这笔利润？请画出其结构分配图．解：对于这个问题应采用层次分析法进行分析，所有措施的目的都是为了更好地调动职工生产积极性、提高企业技术水平和改善职工生活，当然最终目的是为了促进企业的发展．因此，建立的结构图如图所示．5
