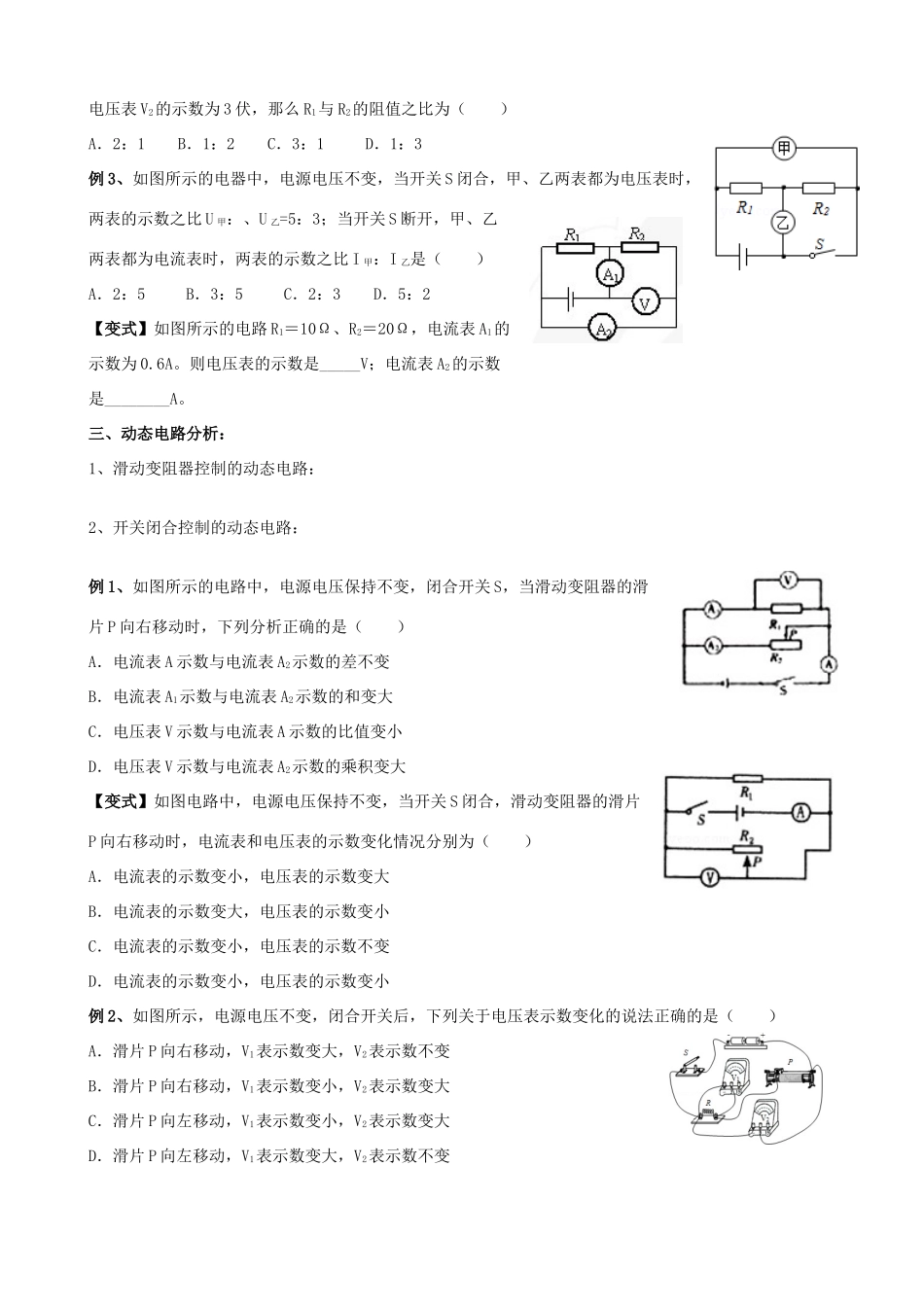

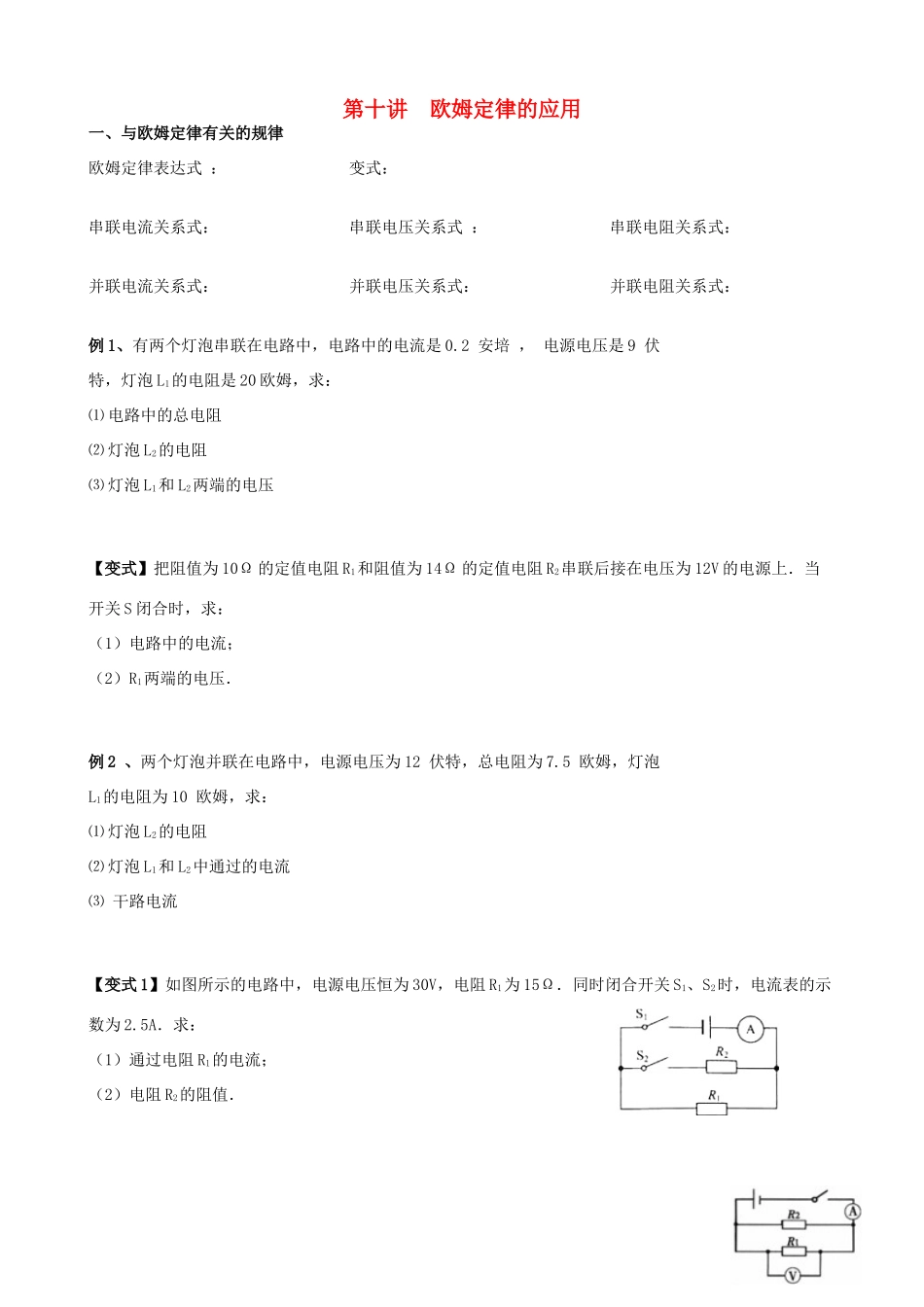

安徽省安庆市大观区中考物理一轮复习 第十讲 欧姆定律的应用讲义 新人教版试卷_第1页
1/6

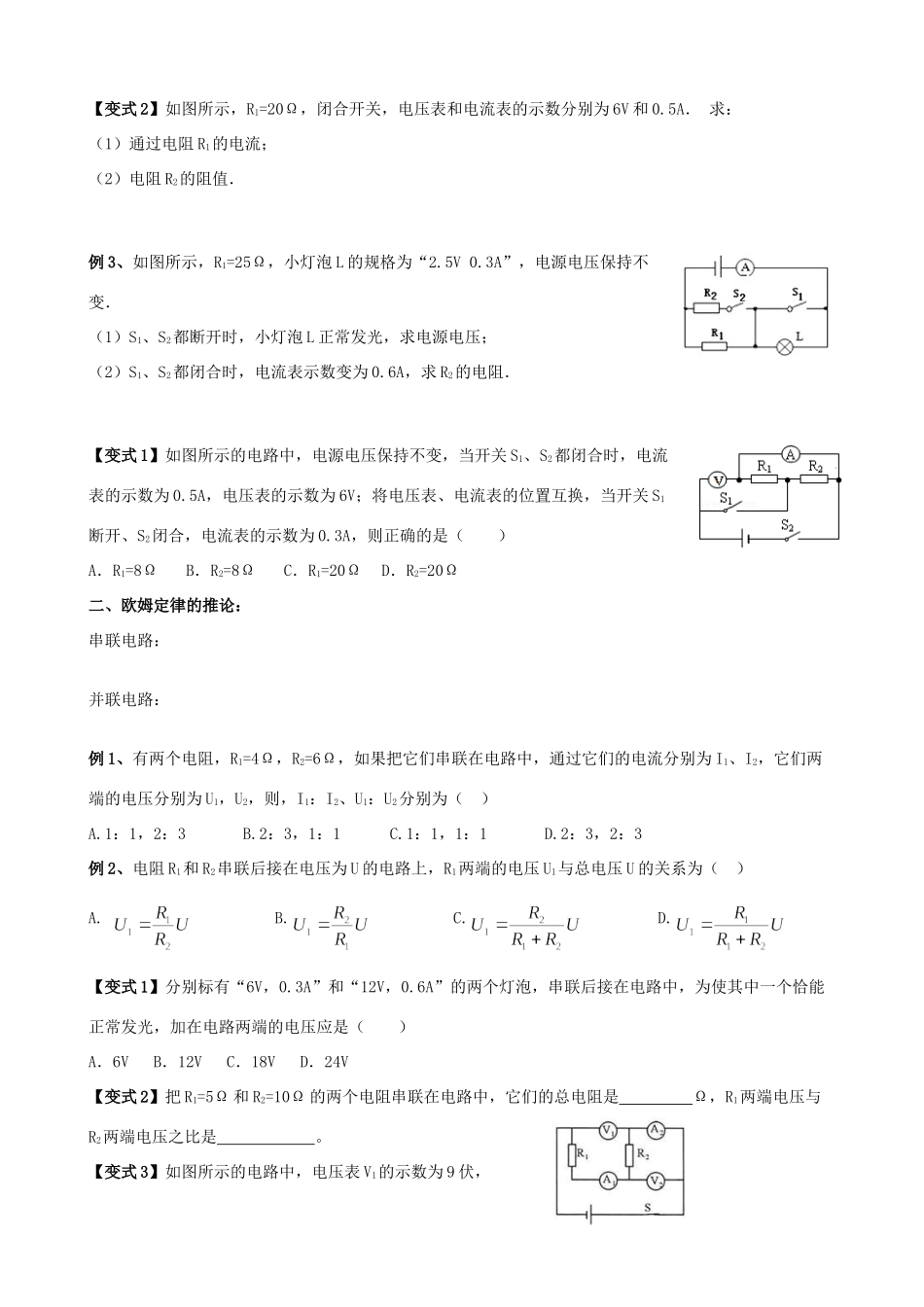

安徽省安庆市大观区中考物理一轮复习 第十讲 欧姆定律的应用讲义 新人教版试卷_第2页
2/6
安徽省安庆市大观区中考物理一轮复习 第十讲 欧姆定律的应用讲义 新人教版试卷_第3页
3/6
第十讲欧姆定律的应用一、与欧姆定律有关的规律欧姆定律表达式:变式:串联电流关系式:串联电压关系式:串联电阻关系式:并联电流关系式:并联电压关系式:并联电阻关系式:例1、有两个灯泡串联在电路中,电路中的电流是0.2安培,电源电压是9伏特,灯泡L1的电阻是20欧姆,求:⑴电路中的总电阻⑵灯泡L2的电阻⑶灯泡L1和L2两端的电压【变式】把阻值为10Ω的定值电阻R1和阻值为14Ω的定值电阻R2串联后接在电压为12V的电源上.当开关S闭合时,求:(1)电路中的电流;(2)R1两端的电压.例2、两个灯泡并联在电路中,电源电压为12伏特,总电阻为7.5欧姆,灯泡L1的电阻为10欧姆,求:⑴灯泡L2的电阻⑵灯泡L1和L2中通过的电流⑶干路电流【变式1】如图所示的电路中,电源电压恒为30V,电阻R1为15Ω.同时闭合开关S1、S2时,电流表的示数为2.5A.求:(1)通过电阻R1的电流;(2)电阻R2的阻值.【变式2】如图所示,R1=20Ω,闭合开关,电压表和电流表的示数分别为6V和0.5A.求:(1)通过电阻R1的电流;(2)电阻R2的阻值.例3、如图所示,R1=25Ω,小灯泡L的规格为“2.5V0.3A”,电源电压保持不变.(1)S1、S2都断开时,小灯泡L正常发光,求电源电压;(2)S1、S2都闭合时,电流表示数变为0.6A,求R2的电阻.【变式1】如图所示的电路中,电源电压保持不变,当开关S1、S2都闭合时,电流表的示数为0.5A,电压表的示数为6V;将电压表、电流表的位置互换,当开关S1断开、S2闭合,电流表的示数为0.3A,则正确的是()A.R1=8ΩB.R2=8ΩC.R1=20ΩD.R2=20Ω二、欧姆定律的推论:串联电路:并联电路:例1、有两个电阻,R1=4Ω,R2=6Ω,如果把它们串联在电路中,通过它们的电流分别为I1、I2,它们两端的电压分别为U1,U2,则,I1:I2、U1:U2分别为()A.1:1,2:3B.2:3,1:1C.1:1,1:1D.2:3,2:3例2、电阻R1和R2串联后接在电压为U的电路上,R1两端的电压U1与总电压U的关系为()A.B.C.D.【变式1】分别标有“6V,0.3A”和“12V,0.6A”的两个灯泡,串联后接在电路中,为使其中一个恰能正常发光,加在电路两端的电压应是()A.6VB.12VC.18VD.24V【变式2】把R1=5Ω和R2=10Ω的两个电阻串联在电路中,它们的总电阻是Ω,R1两端电压与R2两端电压之比是。【变式3】如图所示的电路中,电压表V1的示数为9伏,电压表V2的示数为3伏,那么R1与R2的阻值之比为()A.2:1B.1:2C.3:1D.1:3例3、如图所示的电器中,电源电压不变,当开关S闭合,甲、乙两表都为电压表时,两表的示数之比U甲:、U乙=5:3;当开关S断开,甲、乙两表都为电流表时,两表的示数之比I甲:I乙是()A.2:5B.3:5C.2:3D.5:2【变式】如图所示的电路R1=10Ω、R2=20Ω,电流表A1的示数为0.6A。则电压表的示数是_____V;电流表A2的示数是________A。三、动态电路分析:1、滑动变阻器控制的动态电路:2、开关闭合控制的动态电路:例1、如图所示的电路中,电源电压保持不变,闭合开关S,当滑动变阻器的滑片P向右移动时,下列分析正确的是()A.电流表A示数与电流表A2示数的差不变B.电流表A1示数与电流表A2示数的和变大C.电压表V示数与电流表A示数的比值变小D.电压表V示数与电流表A2示数的乘积变大【变式】如图电路中,电源电压保持不变,当开关S闭合,滑动变阻器的滑片P向右移动时,电流表和电压表的示数变化情况分别为()A.电流表的示数变小,电压表的示数变大B.电流表的示数变大,电压表的示数变小C.电流表的示数变小,电压表的示数不变D.电流表的示数变小,电压表的示数变小例2、如图所示,电源电压不变,闭合开关后,下列关于电压表示数变化的说法正确的是()A.滑片P向右移动,V1表示数变大,V2表示数不变B.滑片P向右移动,V1表示数变小,V2表示数变大C.滑片P向左移动,V1表示数变小,V2表示数变大D.滑片P向左移动,V1表示数变大,V2表示数不变【变式】如图所示的电路中,电源电压6V保持不变,定值电阻R1阻值为5Ω,滑动变阻器R2的最大阻值为20Ω,当开关S闭合,滑片P由b端向a端移动的过程中,以下说法正确的是()A.电压表的示数减小,电流表的示数减小B.电压表示数与电流表的示数之比不变...
