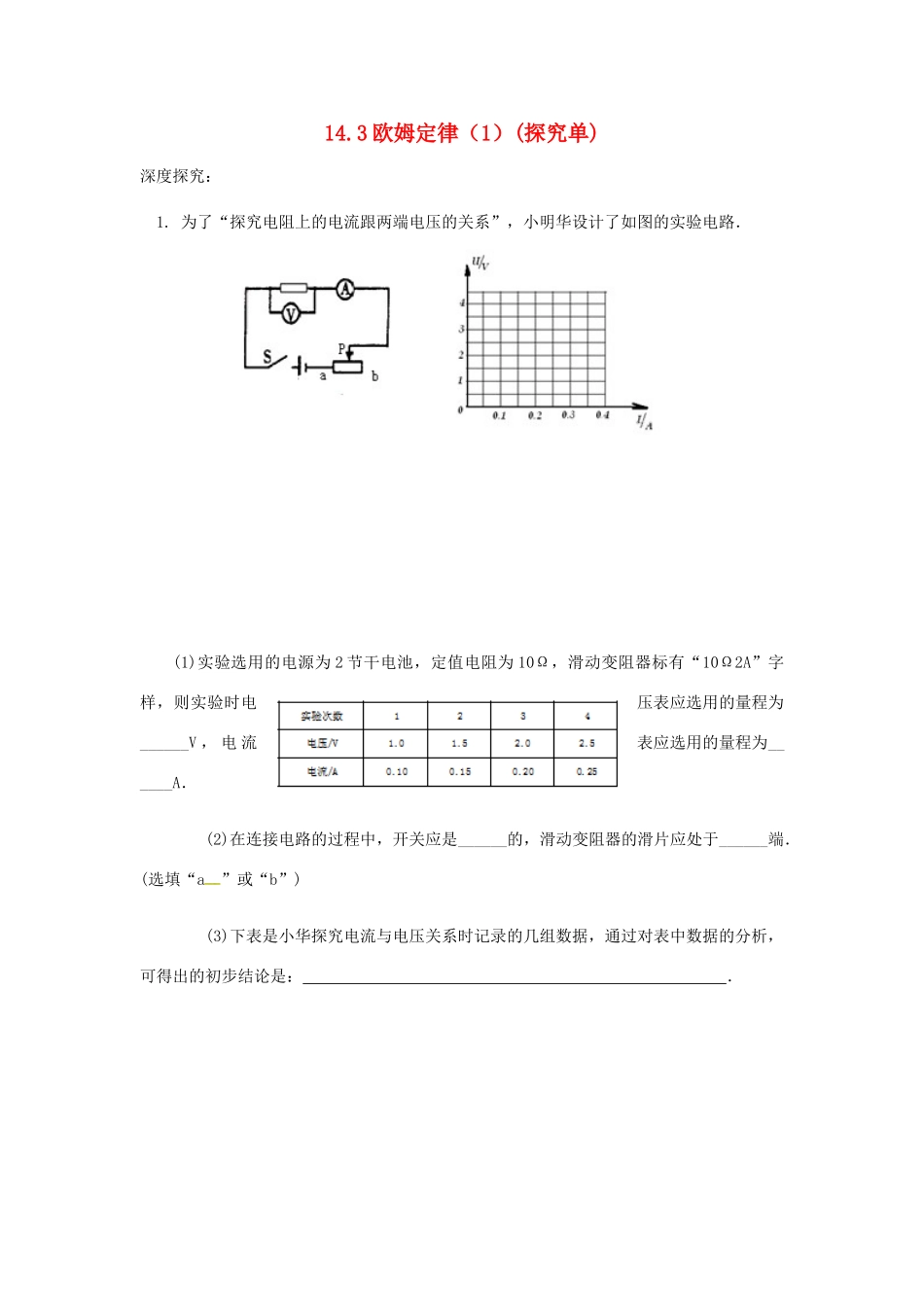

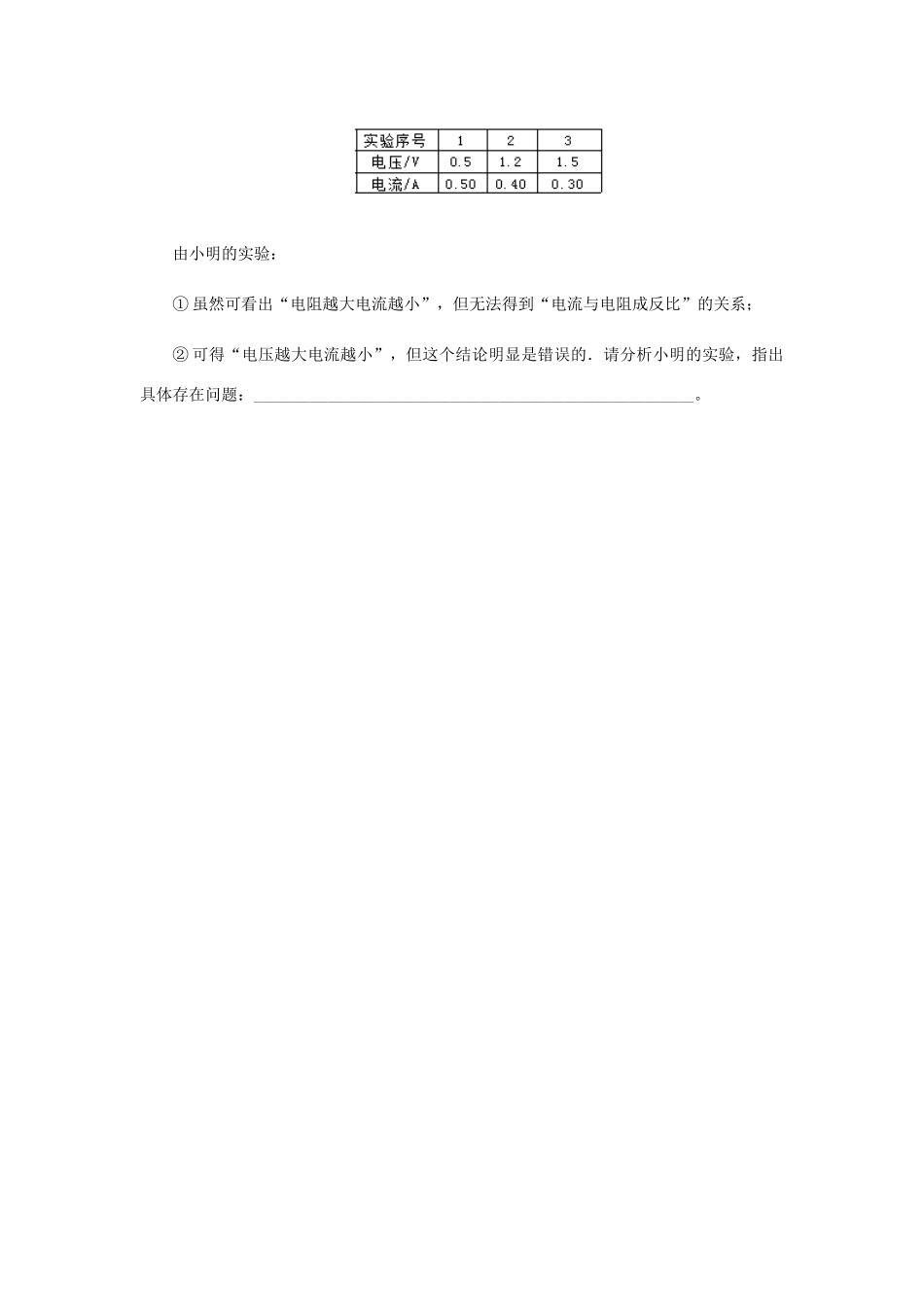

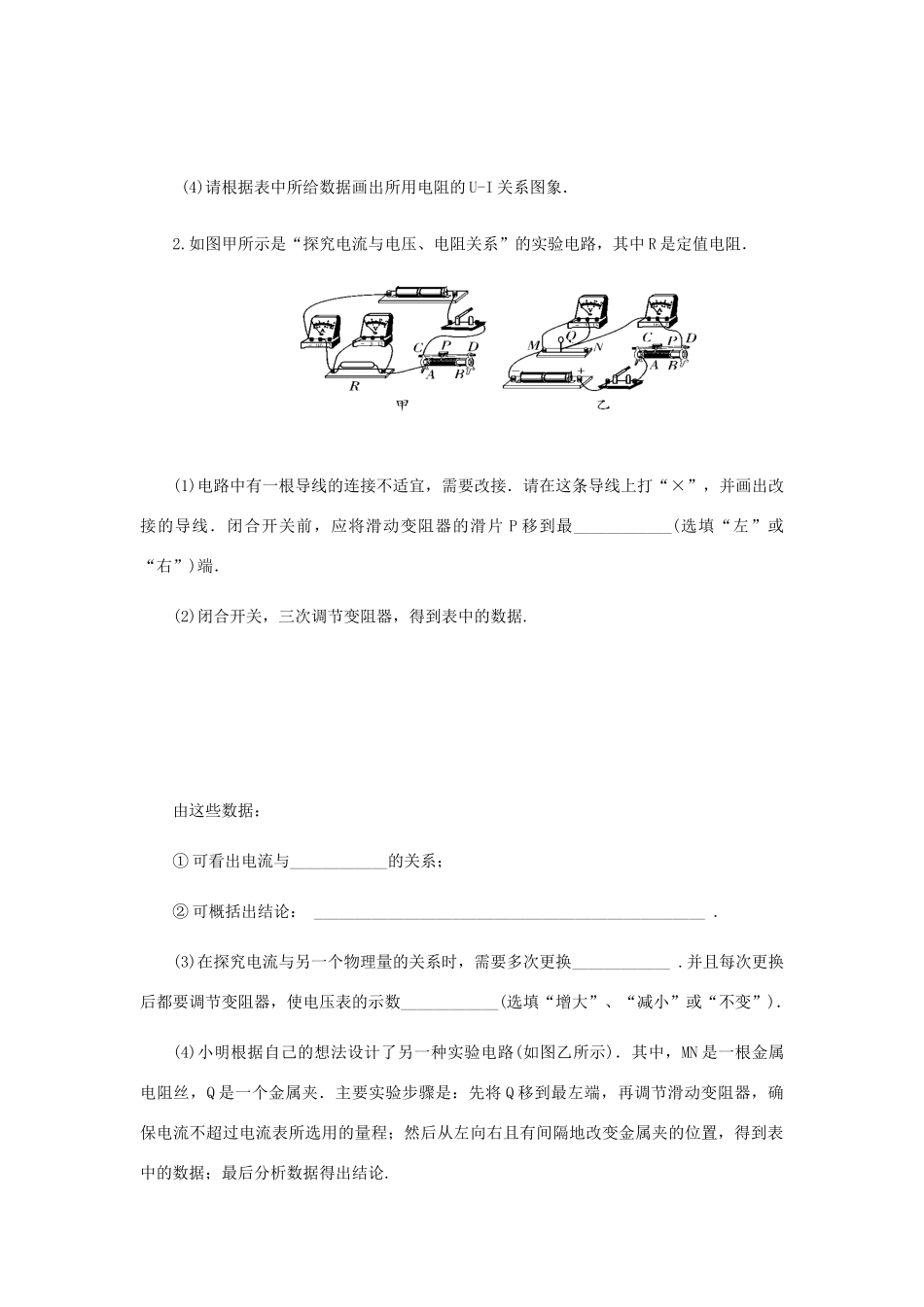

14.3欧姆定律（1）(探究单)深度探究：1.为了“探究电阻上的电流跟两端电压的关系”，小明华设计了如图的实验电路．(1)实验选用的电源为2节干电池，定值电阻为10Ω，滑动变阻器标有“10Ω2A”字样，则实验时电压表应选用的量程为______V，电流表应选用的量程为______A．(2)在连接电路的过程中，开关应是______的，滑动变阻器的滑片应处于______端．(选填“a”或“b”)(3)下表是小华探究电流与电压关系时记录的几组数据，通过对表中数据的分析，可得出的初步结论是：．(4)请根据表中所给数据画出所用电阻的U-I关系图象．2.如图甲所示是“探究电流与电压、电阻关系”的实验电路，其中R是定值电阻．(1)电路中有一根导线的连接不适宜，需要改接．请在这条导线上打“×”，并画出改接的导线．闭合开关前，应将滑动变阻器的滑片P移到最____________(选填“左”或“右”)端．(2)闭合开关，三次调节变阻器，得到表中的数据.由这些数据：①可看出电流与____________的关系；②可概括出结论：________________________________________________.(3)在探究电流与另一个物理量的关系时，需要多次更换____________.并且每次更换后都要调节变阻器，使电压表的示数____________(选填“增大”、“减小”或“不变”)．(4)小明根据自己的想法设计了另一种实验电路(如图乙所示)．其中，MN是一根金属电阻丝，Q是一个金属夹．主要实验步骤是：先将Q移到最左端，再调节滑动变阻器，确保电流不超过电流表所选用的量程；然后从左向右且有间隔地改变金属夹的位置，得到表中的数据；最后分析数据得出结论.由小明的实验：①虽然可看出“电阻越大电流越小”，但无法得到“电流与电阻成反比”的关系；②可得“电压越大电流越小”，但这个结论明显是错误的．请分析小明的实验，指出具体存在问题：______________________________________________________。
