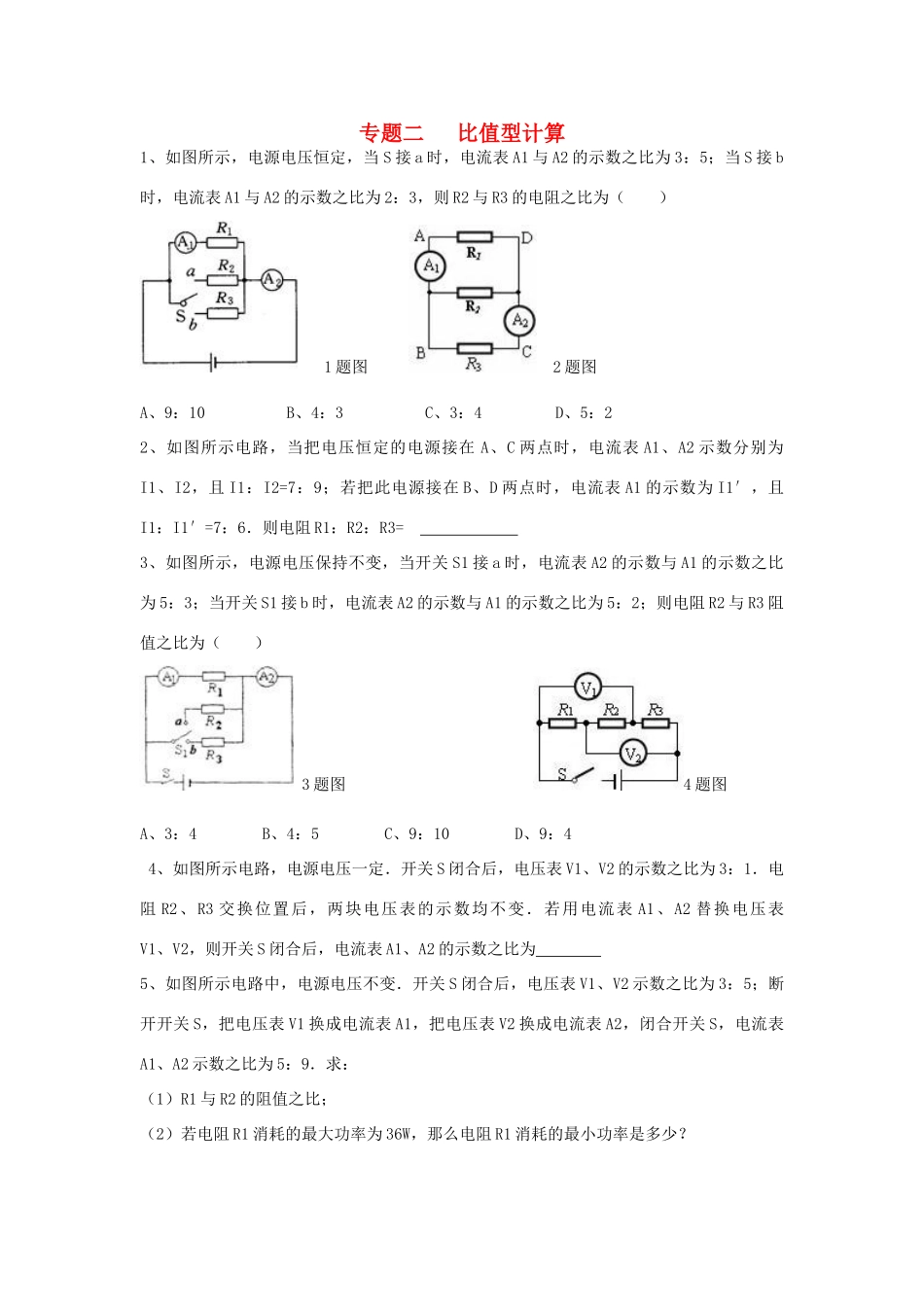

专题二比值型计算1、如图所示，电源电压恒定，当S接a时，电流表A1与A2的示数之比为3：5；当S接b时，电流表A1与A2的示数之比为2：3，则R2与R3的电阻之比为（）1题图2题图A、9：10B、4：3C、3：4D、5：22、如图所示电路，当把电压恒定的电源接在A、C两点时，电流表A1、A2示数分别为I1、I2，且I1：I2=7：9；若把此电源接在B、D两点时，电流表A1的示数为I1′，且I1：I1′=7：6．则电阻R1：R2：R3=3、如图所示，电源电压保持不变，当开关S1接a时，电流表A2的示数与A1的示数之比为5：3；当开关S1接b时，电流表A2的示数与A1的示数之比为5：2；则电阻R2与R3阻值之比为（）3题图4题图A、3：4B、4：5C、9：10D、9：44、如图所示电路，电源电压一定．开关S闭合后，电压表V1、V2的示数之比为3：1．电阻R2、R3交换位置后，两块电压表的示数均不变．若用电流表A1、A2替换电压表V1、V2，则开关S闭合后，电流表A1、A2的示数之比为5、如图所示电路中，电源电压不变．开关S闭合后，电压表V1、V2示数之比为3：5；断开开关S，把电压表V1换成电流表A1，把电压表V2换成电流表A2，闭合开关S，电流表A1、A2示数之比为5：9．求：（1）R1与R2的阻值之比；（2）若电阻R1消耗的最大功率为36W，那么电阻R1消耗的最小功率是多少？5题图6题图6、（2009•西城区）如图所示的电路中，电源两端的电压保持不变，电阻R2与R3的阻值均为10Ω．闭合开关S，电流表A1和A2的示数之比为3：2．若把电流表A1和A2分别换成电压表V1和V2后，电压表V1的示数为U1′，电压表V2的示数为U2′．则下列选项正确的是（）A、R1=5ΩB、R1=20ΩC、U1′：U2′=3：4D、U1′：U2′=4：37、（2009•襄阳）如图所示的电路中，电压表V1的示数为9伏，电压表V2的示数为3伏，那么R1与R2的阻值之比为（）7题图8题图A、2：1B、1：2C、3：1D、1：38、（2009•惠安县）如图所示的电路中，R1=10Ω，R2=20Ω．闭合开关S后，电压表V1与V2示数之比为（）A、3：1B、3：2C、2：1D、1：19、（2009•河池）如图所示，电路中的两只电压表的规格完全相同，均有两个量程（0～3V，0～15V）．闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为（）9题图10题图A、1：5B、5：1C、1：4D、4：110、（2009•北京）如图，电阻R1与R3相等，电阻R2与R4相等．现有一个两端电压为10V的电源，当把该电源接在A、B两个接线端时，电压表的示数为7.5V，电阻R1两端的电压为U1．当把该电源接在C、D两个接线端时，电压表的示数为5V，电阻R2两端的电压为U2．则下列选项不正确的是（）A、U1：U2=1：2B、R1：R5=1：3C、R2：R5=1：2D、R1：R2=1：311、（2008•泉州）在如图所示的电路中，当开关S断开，甲、乙两表为电流表时，示数之比为I甲：I乙=2：3，当开关S闭合，甲、乙两表为电压表时，则两表的示数之比U甲：U乙为（）11题图12题图A、2：1B、3：1C、1：3D、3：212、（2008•荆州）如图所示，V1和V2是完全相同的两个电压表，都有3V和15V两个量程，闭合开关后，发现两个电压表偏转的角度相同，则（）A、R1：R2=1：4B、R1：R2=4：1C、R1：R2=1：5D、R1：R2=5：113、（2008•贵阳）如图所示，电源电压保持不变，R1=2R2，开关S断开时，电流表的示数为I1，R1消耗的功率为P1，开关S闭合时，电流表的示数为I2，R1消耗的功率为P2，则（）A、I1：I2=1：1，P1：P2=3：1B、I1：I2=1：3，P1：P2=1：1C、I1：I2=3：1，P1：P2=1：1D、I1：I2=1：1，P1：P2=1：313题图14题图14、（2008•包头）如图所示是晶晶探究串联电路电压关系的电路图，她连接好电路后，发现电压表示数为9V，闭合S后，发现电压表示数为3V，对这一电路分析正确的是（）A、R1与R2电压之比为1：2B、R1与R2电阻之比为2：1C、R1与R2电流之比为2：1D、R1与R2功率之比为3：l15、（2006•黄冈）在探究串联电路电压的实验中，张高林同学连接完电路，在开关断开时，发现电压表示数为9V，合上开关后，发现电压表示数变为3V．如图所示，则当S闭合后对这一电路分析正确的是（）15题图16题图A、R1电压与R2电压之比为3：1B、R1电阻与R2电阻之比为2：1C、R1电流与R2电流之比为2：1D、R1功率与R2功率之比为1：216、在如图所示的电路中，两只电...
