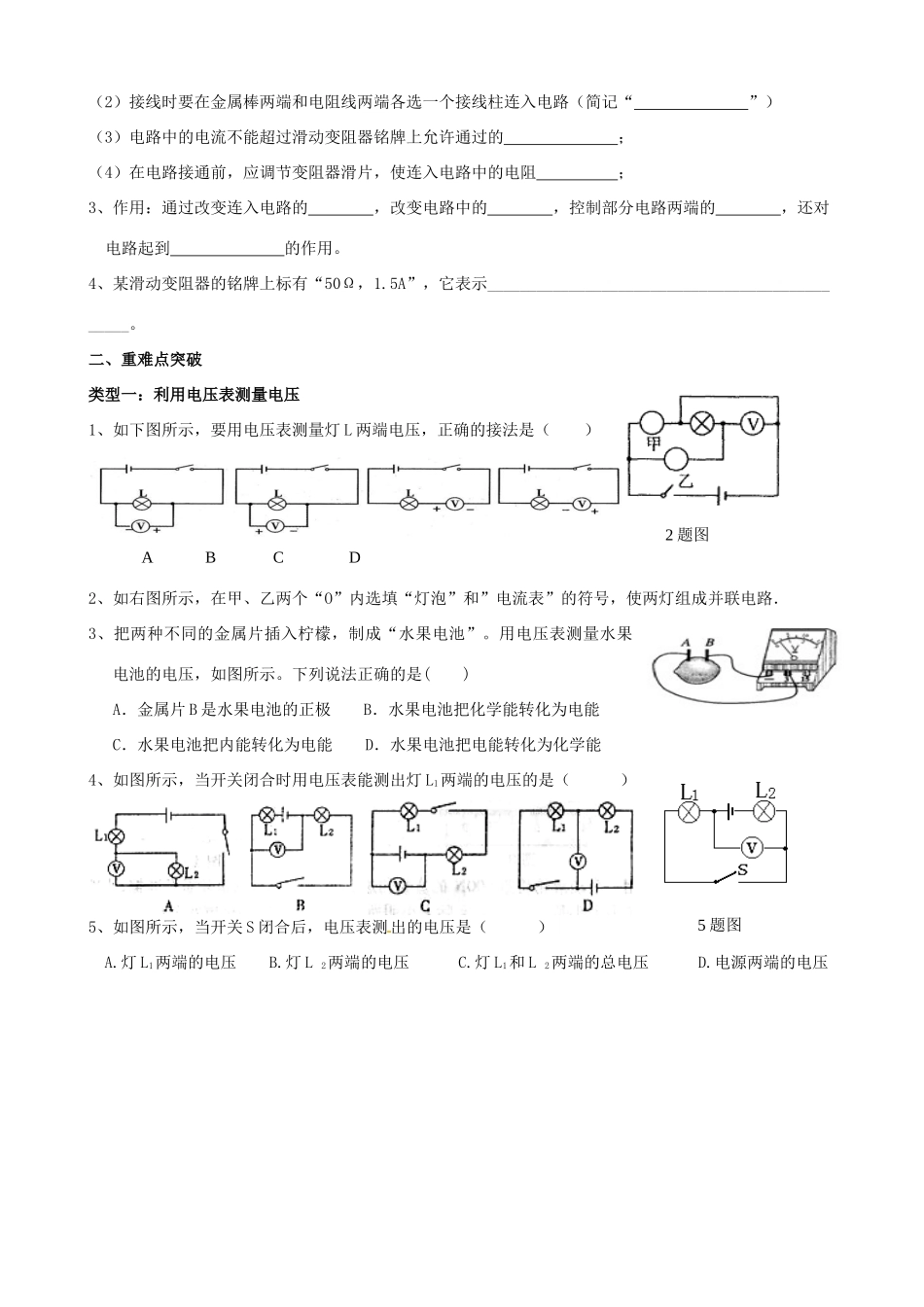

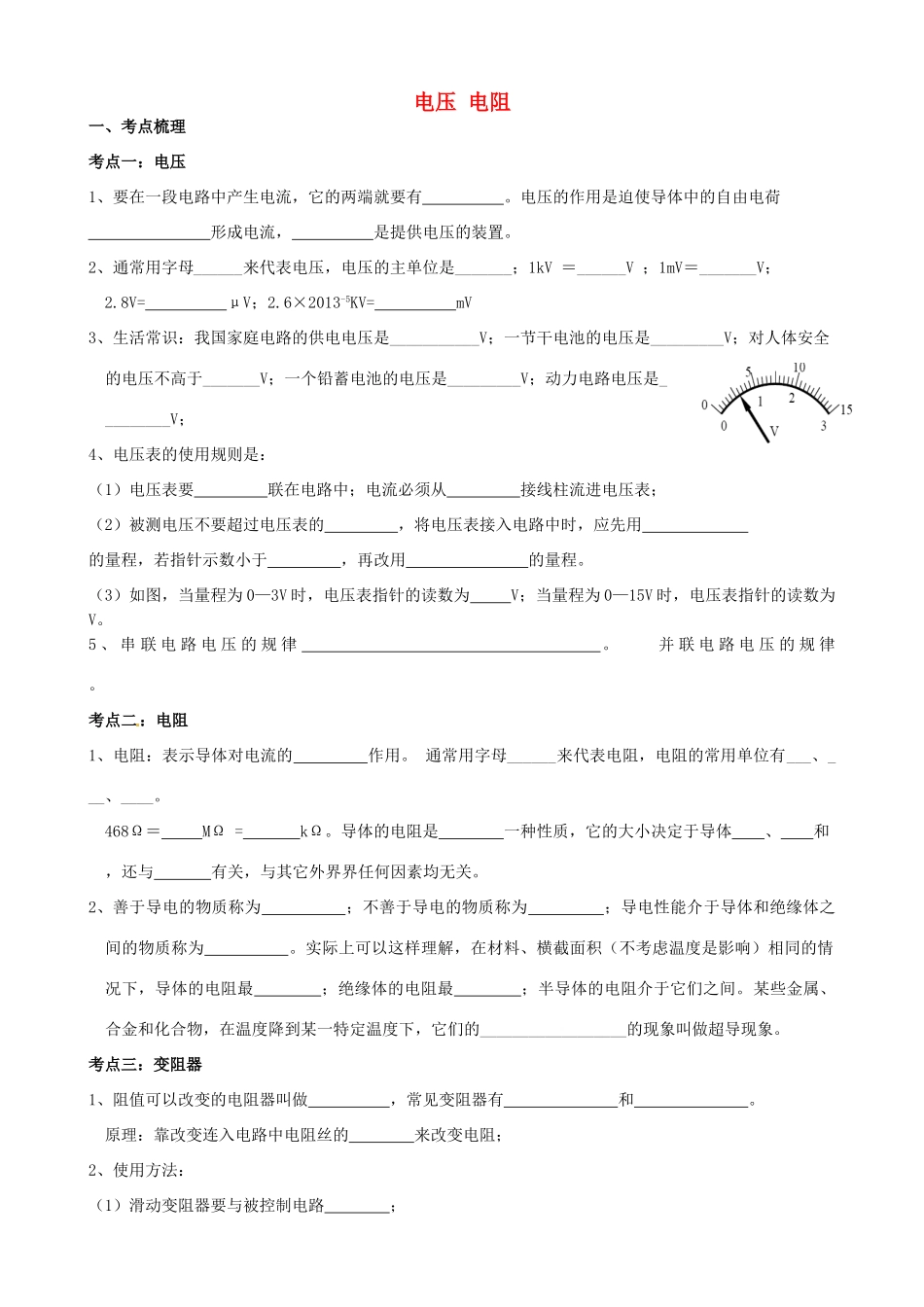

电压电阻一、考点梳理考点一：电压1、要在一段电路中产生电流，它的两端就要有。电压的作用是迫使导体中的自由电荷形成电流，是提供电压的装置。2、通常用字母______来代表电压，电压的主单位是_______；1kV＝______V；1mV＝_______V；2.8V=μV；2.6×2013-5KV=mV3、生活常识：我国家庭电路的供电电压是___________V；一节干电池的电压是_________V；对人体安全的电压不高于_______V；一个铅蓄电池的电压是_________V；动力电路电压是_________V；4、电压表的使用规则是：（1）电压表要联在电路中；电流必须从接线柱流进电压表；（2）被测电压不要超过电压表的，将电压表接入电路中时，应先用的量程，若指针示数小于，再改用的量程。（3）如图，当量程为0—3V时，电压表指针的读数为V；当量程为0—15V时，电压表指针的读数为V。5、串联电路电压的规律。并联电路电压的规律。考点二：电阻1、电阻：表示导体对电流的作用。通常用字母______来代表电阻，电阻的常用单位有___、___、____。468Ω＝MΩ=kΩ。导体的电阻是一种性质，它的大小决定于导体、和，还与有关，与其它外界界任何因素均无关。2、善于导电的物质称为；不善于导电的物质称为；导电性能介于导体和绝缘体之间的物质称为。实际上可以这样理解，在材料、横截面积（不考虑温度是影响）相同的情况下，导体的电阻最；绝缘体的电阻最；半导体的电阻介于它们之间。某些金属、合金和化合物，在温度降到某一特定温度下，它们的__________________的现象叫做超导现象。考点三：变阻器1、阻值可以改变的电阻器叫做，常见变阻器有和。原理：靠改变连入电路中电阻丝的来改变电阻；2、使用方法：（1）滑动变阻器要与被控制电路；（2）接线时要在金属棒两端和电阻线两端各选一个接线柱连入电路（简记“”）（3）电路中的电流不能超过滑动变阻器铭牌上允许通过的；（4）在电路接通前，应调节变阻器滑片，使连入电路中的电阻；3、作用：通过改变连入电路的，改变电路中的，控制部分电路两端的，还对电路起到的作用。4、某滑动变阻器的铭牌上标有“50Ω，1.5A”，它表示_______________________________________________。二、重难点突破类型一：利用电压表测量电压1、如下图所示，要用电压表测量灯L两端电压，正确的接法是（）2、如右图所示，在甲、乙两个“O”内选填“灯泡”和”电流表”的符号，使两灯组成并联电路．3、把两种不同的金属片插入柠檬，制成“水果电池”。用电压表测量水果电池的电压，如图所示。下列说法正确的是()A．金属片B是水果电池的正极B．水果电池把化学能转化为电能C．水果电池把内能转化为电能D．水果电池把电能转化为化学能4、如图所示，当开关闭合时用电压表能测出灯L1两端的电压的是（）5、如图所示，当开关S闭合后，电压表测出的电压是（）A.灯L1两端的电压B.灯L2两端的电压C.灯L1和L2两端的总电压D.电源两端的电压ABCD2题图5题图8、救援人员在“库尔斯克”号发现了记录潜艇各种信息的“黑匣子”，其某一部件外壳上三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它内部的电路结构如图所示，则：（1）U1、U2、U3的关系式是；（2）I1、I2、I3的关系式是。9、在探究电路的电压规律实验时用了下图中的某个电路，已知R1=R2＜R3，电压表V1、V2和V3的读数分别为1.0V、1.5V和2.5V．实验时的电路图应是（）类型二：动态电路分析1、如图所示，用铅笔芯做成一个滑动变阻器，移动左端的铜环可以改变铅笔芯接入电路的长度。开关闭合后，铜环从A端向B端滑动，电压表示数和小灯泡亮度的变化情况是（）A.电压表示数变大，灯变亮B.电压表示数变大，灯变暗C.电压表示数变小，灯变暗D.电压表示数变小，灯变亮2、如图所示是一种自动测定邮箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道邮箱内油量的多少。则（）A.油量增加，R1的电阻值增大，油量表指针偏转变小。B.油量增加，R1的电阻值减小，油量表指针偏转变大。C.油量减少，R1的电阻值增大，油量表指针偏转变大。D.油量减少，R1的电阻值减小，油量表指针偏转变小3、如图所...
