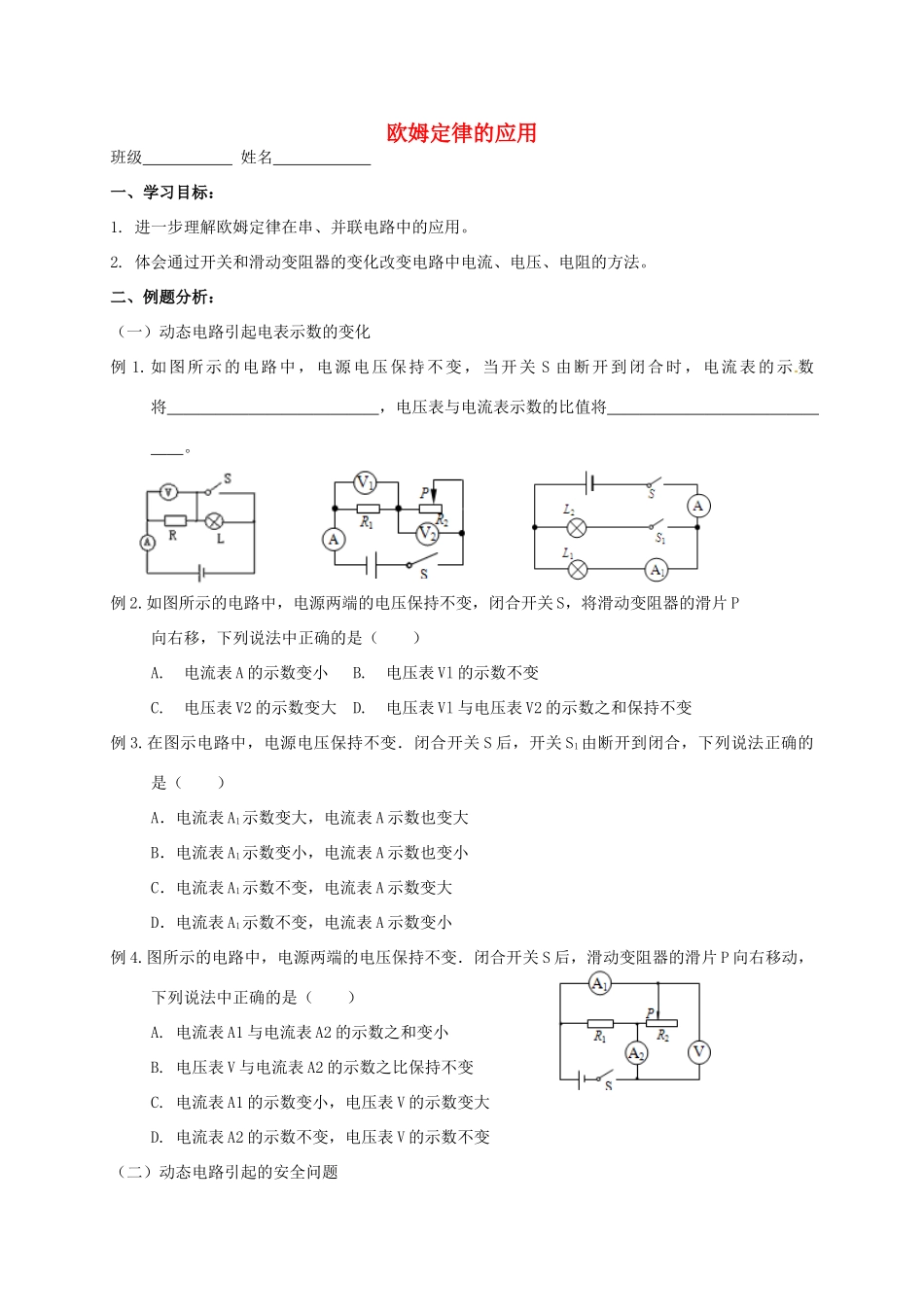

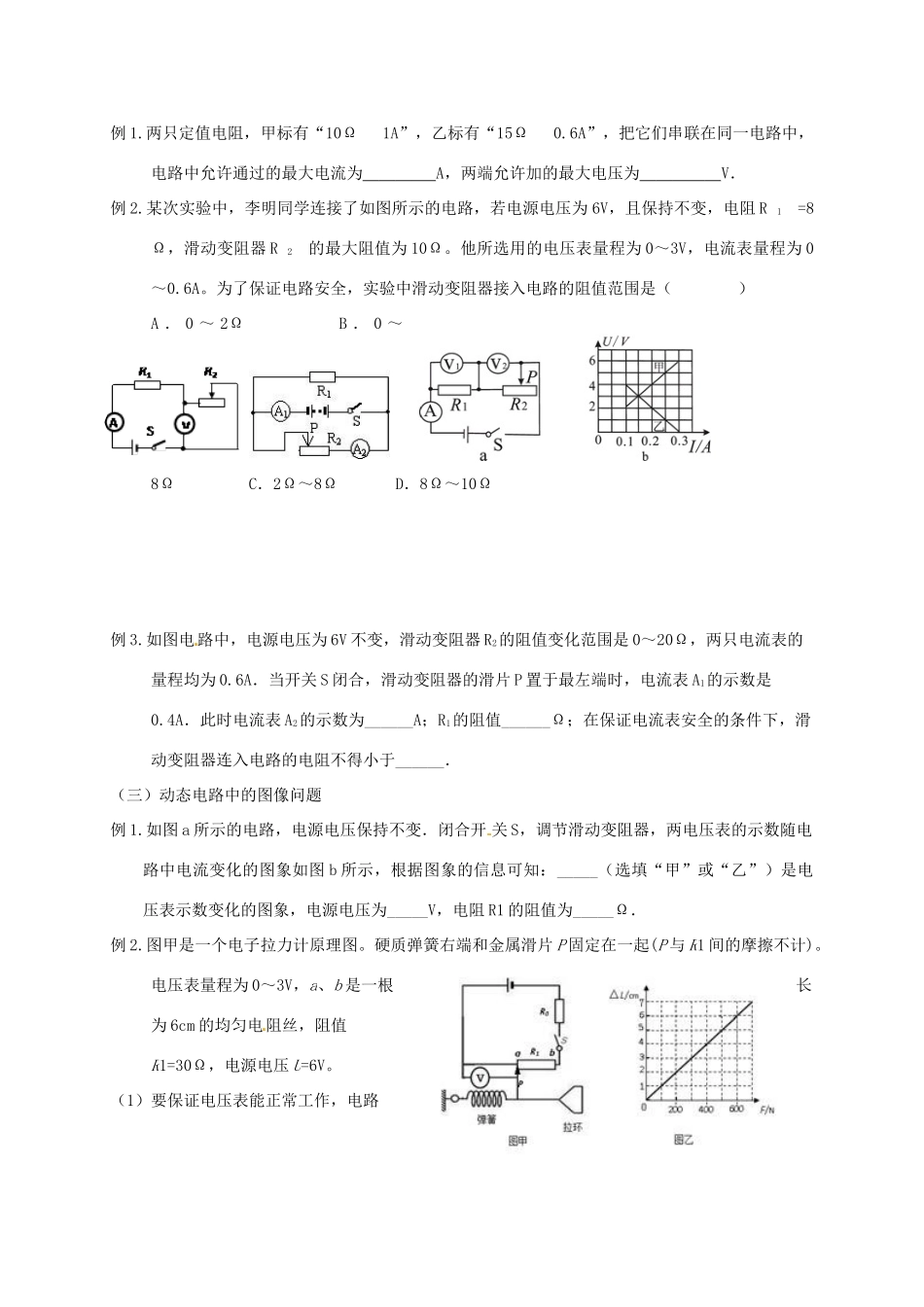

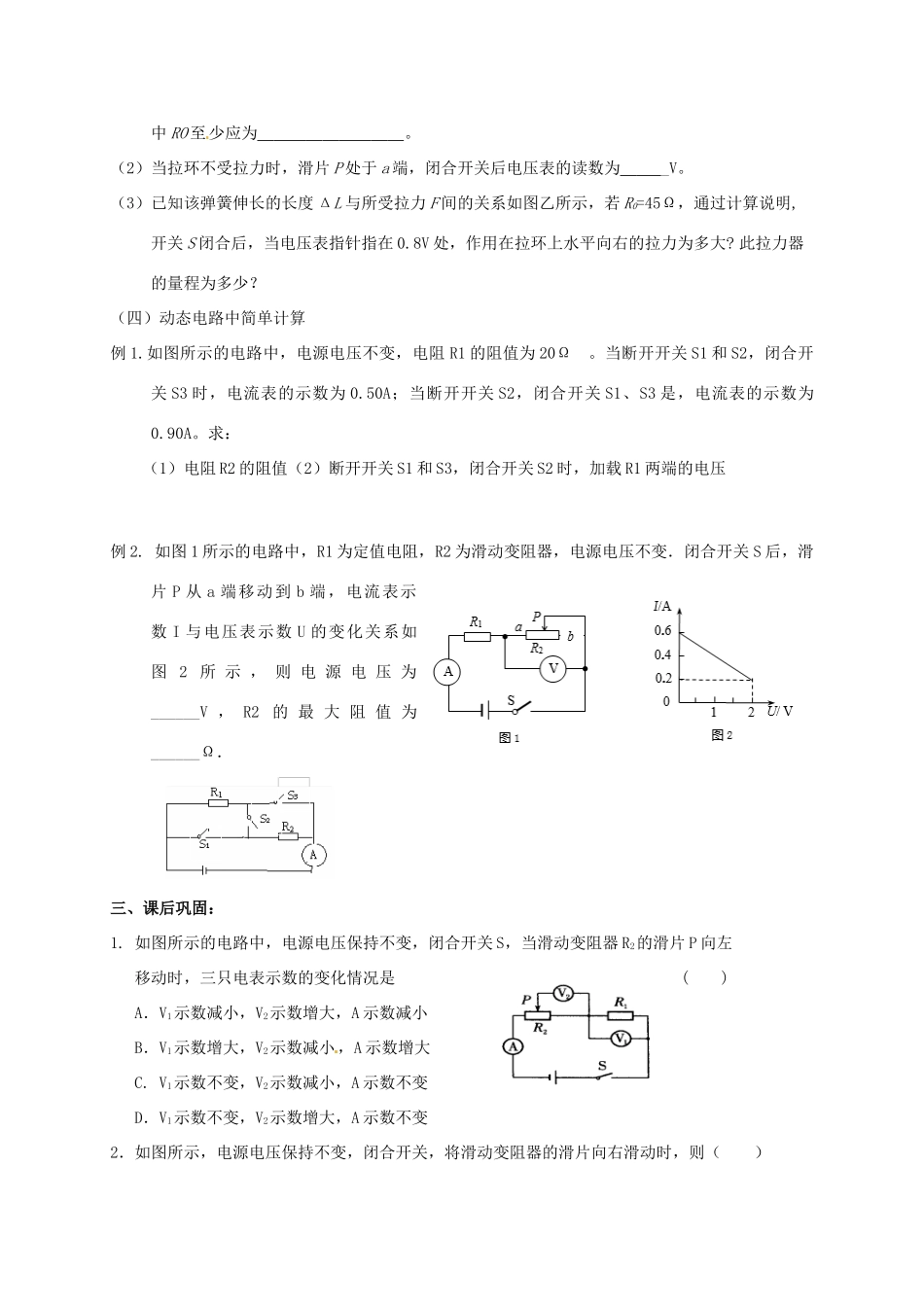

欧姆定律的应用班级姓名一、学习目标：1.进一步理解欧姆定律在串、并联电路中的应用。2.体会通过开关和滑动变阻器的变化改变电路中电流、电压、电阻的方法。二、例题分析：（一）动态电路引起电表示数的变化例1.如图所示的电路中，电源电压保持不变，当开关S由断开到闭合时，电流表的示数将，电压表与电流表示数的比值将。例2.如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移，下列说法中正确的是（）A.电流表A的示数变小B.电压表Vl的示数不变C.电压表V2的示数变大D.电压表Vl与电压表V2的示数之和保持不变例3.在图示电路中，电源电压保持不变．闭合开关S后，开关S1由断开到闭合，下列说法正确的是（）A．电流表A1示数变大，电流表A示数也变大B．电流表A1示数变小，电流表A示数也变小C．电流表A1示数不变，电流表A示数变大D．电流表A1示数不变，电流表A示数变小例4.图所示的电路中，电源两端的电压保持不变．闭合开关S后，滑动变阻器的滑片P向右移动，下列说法中正确的是（）A.电流表A1与电流表A2的示数之和变小B.电压表V与电流表A2的示数之比保持不变C.电流表A1的示数变小，电压表V的示数变大D.电流表A2的示数不变，电压表V的示数不变（二）动态电路引起的安全问题例1.两只定值电阻，甲标有“10Ω1A”，乙标有“15Ω0.6A”，把它们串联在同一电路中，电路中允许通过的最大电流为A，两端允许加的最大电压为V．例2.某次实验中，李明同学连接了如图所示的电路，若电源电压为6V，且保持不变，电阻R1=8Ω，滑动变阻器R2的最大阻值为10Ω。他所选用的电压表量程为0～3V，电流表量程为0～0.6A。为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是（）A．0～2ΩB．0～8ΩC．2Ω～8ΩD．8Ω～10Ω例3.如图电路中，电源电压为6V不变，滑动变阻器R2的阻值变化范围是0～20Ω，两只电流表的量程均为0.6A．当开关S闭合，滑动变阻器的滑片P置于最左端时，电流表A1的示数是0.4A．此时电流表A2的示数为______A；R1的阻值______Ω；在保证电流表安全的条件下，滑动变阻器连入电路的电阻不得小于______．（三）动态电路中的图像问题例1.如图a所示的电路，电源电压保持不变．闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图象如图b所示，根据图象的信息可知：_____（选填“甲”或“乙”）是电压表示数变化的图象，电源电压为_____V，电阻R1的阻值为_____Ω．例2.图甲是一个电子拉力计原理图。硬质弹簧右端和金属滑片P固定在一起(P与R1间的摩擦不计)。电压表量程为0～3V，a、b是一根长为6cm的均匀电阻丝，阻值R1=30Ω，电源电压U=6V。（1）要保证电压表能正常工作，电路中RO至少应为。（2）当拉环不受拉力时，滑片P处于a端，闭合开关后电压表的读数为_V。（3）已知该弹簧伸长的长度ΔL与所受拉力F间的关系如图乙所示，若R0=45Ω，通过计算说明,开关S闭合后，当电压表指针指在0.8V处，作用在拉环上水平向右的拉力为多大?此拉力器的量程为多少？（四）动态电路中简单计算例1.如图所示的电路中，电源电压不变，电阻R1的阻值为20Ω。当断开开关S1和S2，闭合开关S3时，电流表的示数为0.50A；当断开开关S2，闭合开关S1、S3是，电流表的示数为0.90A。求：（1）电阻R2的阻值（2）断开开关S1和S3，闭合开关S2时，加载R1两端的电压例2.如图1所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图2所示，则电源电压为______V，R2的最大阻值为______Ω．三、课后巩固：1.如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器R2的滑片P向左移动时，三只电表示数的变化情况是()A．V1示数减小，V2示数增大，A示数减小B．V1示数增大，V2示数减小，A示数增大C.V1示数不变，V2示数减小，A示数不变D．V1示数不变，V2示数增大，A示数不变2．如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右滑动时，则（）A．通过灯L的电流变小，变阻器两端的电压变小B．通过灯L的电流变大，变阻器两端的电压变大C．灯L两端的电压变小，通过变阻器的电流变小D．灯L两端的电...
