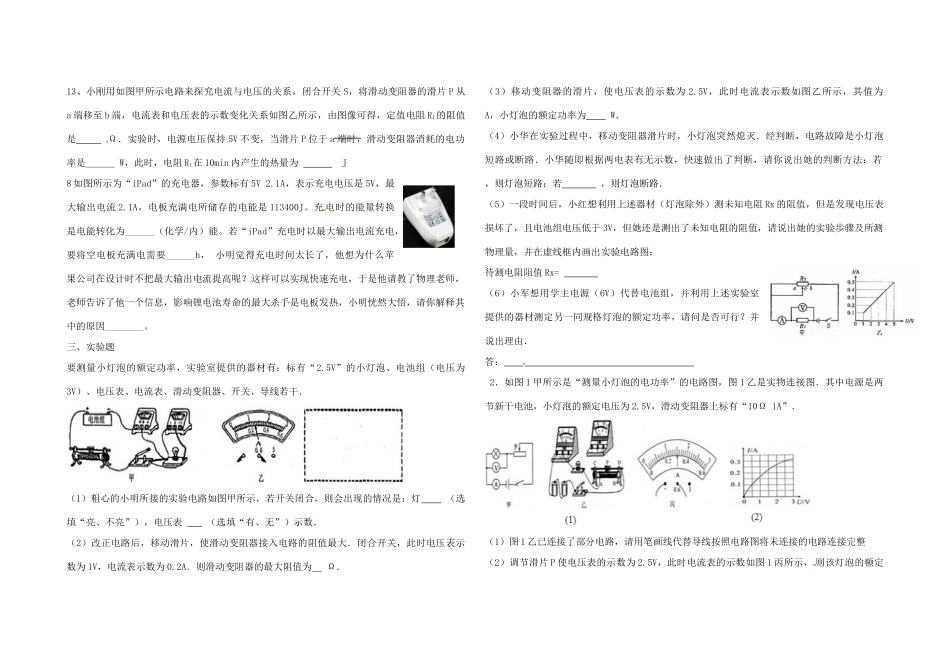

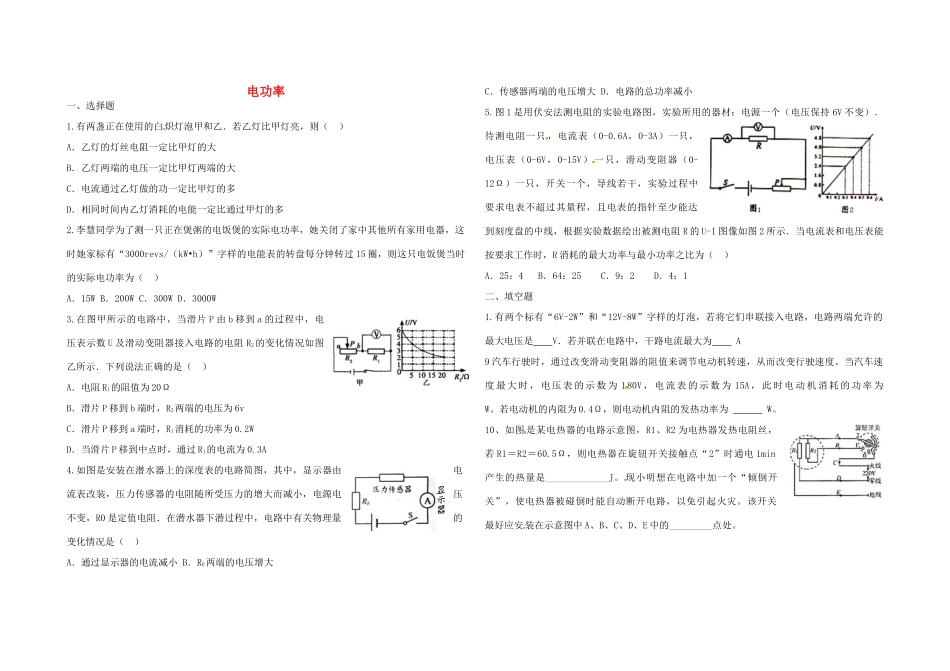

电功率一、选择题1.有两盏正在使用的白炽灯泡甲和乙．若乙灯比甲灯亮，则（）A．乙灯的灯丝电阻一定比甲灯的大B．乙灯两端的电压一定比甲灯两端的大C．电流通过乙灯做的功一定比甲灯的多D．相同时间内乙灯消耗的电能一定比通过甲灯的多2.李慧同学为了测一只正在煲粥的电饭煲的实际电功率，她关闭了家中其他所有家用电器，这时她家标有“3000revs/（kW•h）”字样的电能表的转盘每分钟转过15圈，则这只电饭煲当时的实际电功率为（）A．15WB．200WC．300WD．3000W3.在图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示．下列说法正确的是（）A．电阻R1的阻值为20ΩB．滑片P移到b端时，R2两端的电压为6vC．滑片P移到a端时，R1消耗的功率为0.2WD．当滑片P移到中点时，通过R1的电流为0.3A4.如图是安装在潜水器上的深度表的电路简图，其中，显示器由电流表改装，压力传感器的电阻随所受压力的增大而减小，电源电压不变，R0是定值电阻．在潜水器下潜过程中，电路中有关物理量的变化情况是（）A．通过显示器的电流减小B．R0两端的电压增大C．传感器两端的电压增大D．电路的总功率减小5.图1是用伏安法测电阻的实验电路图，实验所用的器材：电源一个（电压保持6V不变）．待测电阻一只，电流表（0-0.6A，0-3A）一只，电压表（0-6V，0-15V）一只，滑动变阻器（0-12Ω）一只，开关一个，导线若干，实验过程中要求电表不超过其量程，且电表的指针至少能达到刻度盘的中线，根据实验数据绘出被测电阻R的U-I图像如图2所示．当电流表和电压表能按要求工作时，R消耗的最大功率与最小功率之比为（）A．25：4B．64：25C．9：2D．4：1二、填空题1.有两个标有“6V-2W”和“12V-8W”字样的灯泡，若将它们串联接入电路，电路两端允许的最大电压是V．若并联在电路中，干路电流最大为A9汽车行驶时，通过改变滑动变阻器的阻值来调节电动机转速，从而改变行驶速度。当汽车速度最大时，电压表的示数为180V，电流表的示数为15A，此时电动机消耗的功率为W。若电动机的内阻为0.4Ω，则电动机内阻的发热功率为W。10、如图是某电热器的电路示意图，R1、R2为电热器发热电阻丝，若R1＝R2＝60.5Ω，则电热器在旋钮开关接触点“2”时通电1min产生的热量是_____________J。现小明想在电路中加一个“倾倒开关”，使电热器被碰倒时能自动断开电路，以免引起火灾。该开关最好应安装在示意图中A、B、C、D、E中的_________点处。13、小刚用如图甲所示电路来探究电流与电压的关系，闭合开关S，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙所示，由图像可得，定值电阻R1的阻值是Ω．实验时，电源电压保持5V不变，当滑片P位于a端时，滑动变阻器消耗的电功率是＿＿＿W，此时，电阻R1在10min内产生的热量为J8如图所示为“iPad”的充电器，参数标有5V2.1A，表示充电电压是5V，最大输出电流2.1A，电板充满电所储存的电能是113400J。充电时的能量转换是电能转化为______（化学/内）能。若“iPad”充电时以最大输出电流充电，要将空电板充满电需要______h，小明觉得充电时间太长了，他想为什么苹果公司在设计时不把最大输出电流提高呢？这样可以实现快速充电，于是他请教了物理老师，老师告诉了他一个信息，影响锂电池寿命的最大杀手是电板发热，小明恍然大悟，请你解释其中的原因________。三、实验题要测量小灯泡的额定功率，实验室提供的器材有：标有“2.5V”的小灯泡、电池组（电压为3V）、电压表、电流表、滑动变阻器、开关、导线若干．（1）粗心的小明所接的实验电路如图甲所示，若开关闭合，则会出现的情况是：灯（选填“亮、不亮”），电压表（选填“有、无”）示数．（2）改正电路后，移动滑片，使滑动变阻器接入电路的阻值最大．闭合开关，此时电压表示数为1V，电流表示数为0.2A．则滑动变阻器的最大阻值为Ω．（3）移动变阻器的滑片，使电压表的示数为2.5V，此时电流表示数如图乙所示，其值为A，小灯泡的额定功率为W．（4）小华在实验过程中，移动变阻器滑片时，小灯泡突然熄灭．经判断，电路故障是小灯泡短路或断路．小华随即根据两电表有无...
